通常說的交流繼電器和直流繼電器是針對控制線圈而言的，其NO、NC觸頭是無源幹接點，不分極性和方向。根據繼電器工作狀態指示燈、感性線圈干擾抑制情況，有多種組成形式，下面分類說明，以便正確接線和使用。
一.直流線圈
直流線圈通常帶續流二極體和綠色LED指示燈，也有不帶LED或二極體的，有下列幾種組合情況。

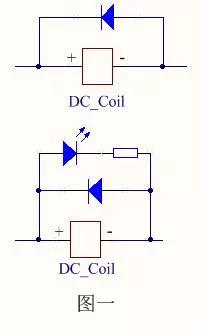

圖一所示組合，正負極不能接錯，否則會燒壞續流二極體或短路；
如圖二所示組合，正負接反，僅指示燈不亮，仍可控制。其中B圖正確接線時，即14接正，13接負，透過D1、R1和線圈構成續流回路；而接錯時，LED1雖然不亮，但可與R1及線圈構成續流回路，斷電瞬間LED1會閃亮一下。
如圖三所示組合，不分正負極。其中圖C可透過R4和其中之一LED與線圈構成續流回路，並且無論怎麼接，都有一個LED是亮的。而圖D是光桿司令，無指示無反電勢吸收，不推薦。
二.交流線圈

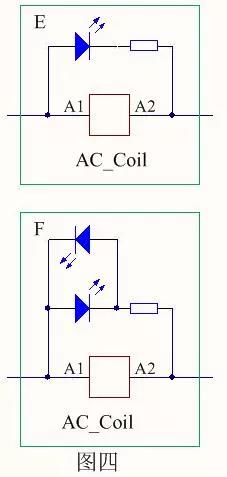

交流線圈工作狀態，一般用紅色LED來指示，鐵芯端面有短路環，以消除交流過零點而產生的振動噪聲。交流線圈接線不分方向，但對線圈斷開瞬間產生的過電壓吸收，有不同方式，多數如圖四所示，用一隻LED或兩隻反並聯LED。
圖四中的F圖，由於有反並聯的LED，無論斷電瞬間電流是何流向，均有一隻LED與電阻、線圈構成續流回路，可以減小反峰電壓。但最好還是採用如圖五所示的組合，可以更好地吸收反電勢，以消除干擾和保護控制器。

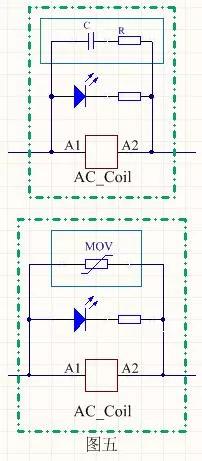

圖五中的阻容吸收器和壓敏電阻吸收器，一般均是成品小模組，與自家繼電器配接安裝很方便，推薦採用。阻容吸收器抑制塵峰電壓比較好，而壓敏電阻抑制過高浪湧電壓比較有效，各有千秋，根據系統需要嘗試選擇。
三.觸點容量說明
銘牌標示的觸點容量，一般都是按阻性負載給出的，如用於控制感性負載，要減額使用。如圖六所示，觸點容量還與電壓型別有關，在額定電流下，允許的直流電壓遠低於交流電壓，這是因為交流會過零點，滅弧比較容易，而直流滅孤比較困難，電壓就不能高。對於工業現場常用的普通繼電器，觸點控制的交流電壓最好不要超過AC240V，控制的直流電壓最好不要超過DC30V。如行業有特殊需求，要控制較高的直流或交流電壓，可選用專用耐高壓直流繼電器或真空繼電器。嚴格遵守電器元件引數要求，是技術人員的好習慣。
圖六
