MJ米家最近推出了新款鋰電池版智慧窗簾，支援小愛音箱聲控、定時、遙控等多種控制方式，使用方便人性化，真正徹底讓使用者告別手拉窗簾的麻煩。而之所以能夠如此自信，全仰仗其超強的充電和續航能力。
這款電池版智慧窗簾電機支援小米27W快充，充滿僅需要2.75小時，而續航時間可達6個月。相較之前的供電版智慧窗簾，可以省去在窗簾附近安裝牆插的麻煩。充電頭網瞭解到，電機內建快充方案來自知名廠商南芯半導體。下面我們就對這款產品進行詳細拆解，看看具體設計做工。
一、米家智慧窗簾外觀
米家智慧窗簾套裝內包含說明書、充電器、資料線、智慧窗簾電機、3米的拼接導軌（太大沒放進來一起拍）以及一些組裝需要的零配件。

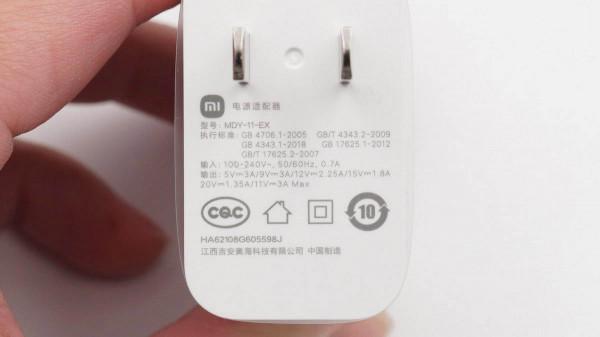

充電器引數資訊：
型號：MDY-11-EX
輸入：100-240V~，50/60Hz，0.7A
輸出：5V3A、9V3A、12V2.25A、15V1.8A、20V1.35A、11V3A Max
製造商：江西吉安奧海科技有限公司
產品已經通過了CQC認證。

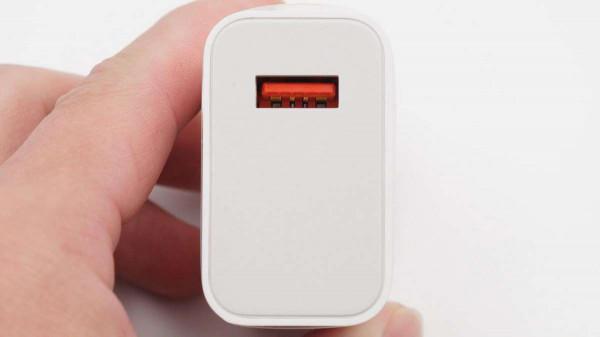

充電器輸出端配備單USB-A口，橘紅色膠芯。小編髮現此前拆解過的紅米旗艦機K30 Pro標配33W充電器與這款是同一型號。

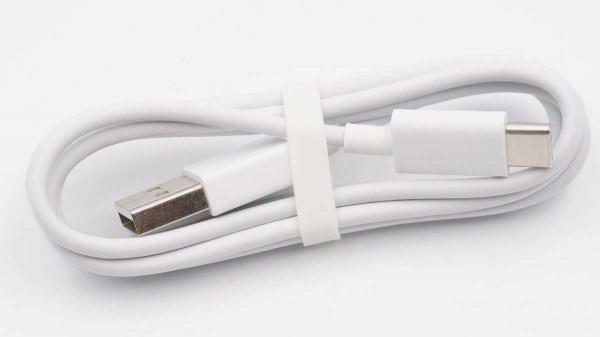

附帶資料線是與充電器相適配的A to C線。
使用ChargerLAB POWER-Z KT002測得充電器支援QC2.0和QC3.0快充協議。

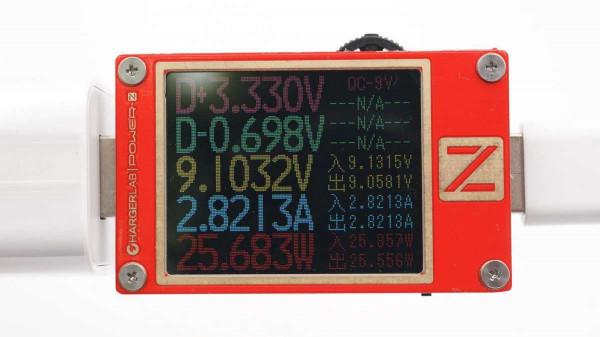

使用附帶的充電器給智慧窗簾電機充電，透過KT002測得輸入功率為9.1V 2.82A 25.68W，符合支援27W快充標稱。
二、米家智慧窗簾電機拆解

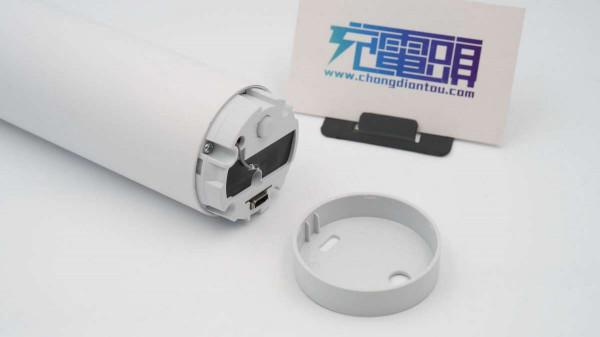

將智慧窗簾電機一端的帽蓋拆掉。

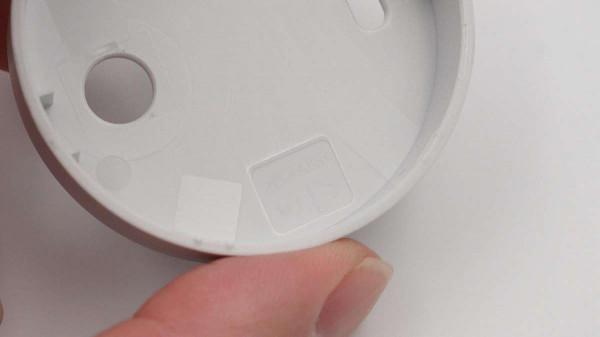

帽蓋內側有PC+ABS字樣，表明電機外殼材質，防火同時強度、韌性等也很好。

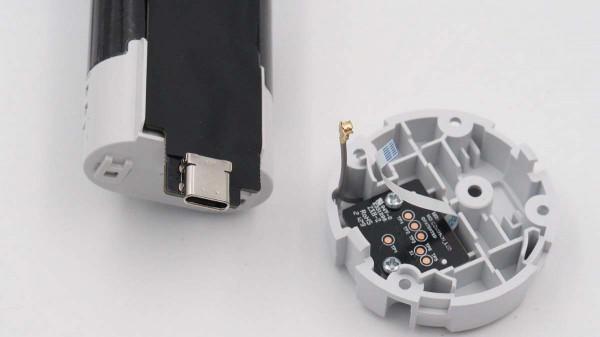

這一端設有開關鍵以及USB-C充電介面，邊緣以及中心都有螺絲固定外殼。
中心區域設有凹槽並貼有貼片天線，連線同軸饋線，用於聯網進行智慧控制。

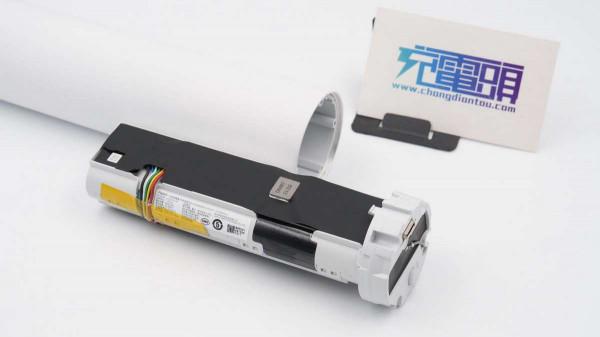

拆掉螺絲抽出內部部件。
電池組外套塑膠殼全封閉絕緣保護，外殼上固定兩塊PCB板，其中一塊貼有石墨散熱貼紙，僅露出電感。
外殼透過卡扣進行固定，卡扣之間的區域貼有石墨散熱貼紙。

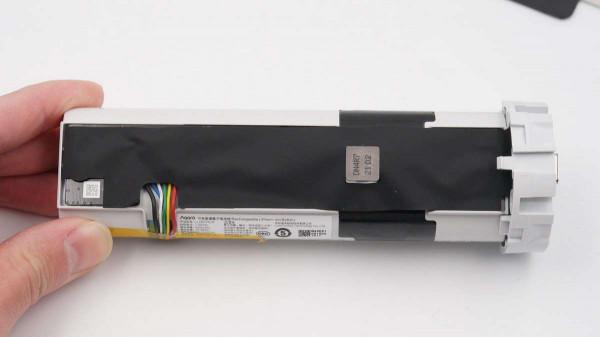

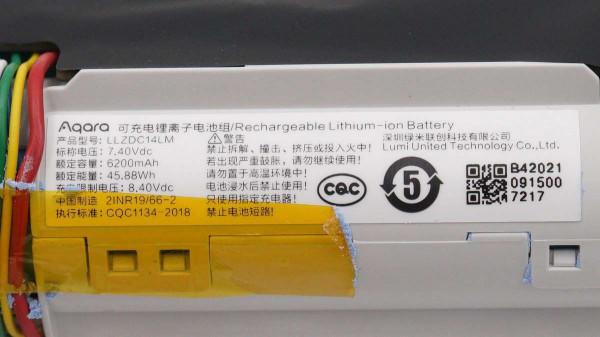

側面還貼有電池組資訊貼紙，型號為LLZDC14OLM，標稱電壓7.4Vdc，額定容量6200mAh，額定能量45.88Wh，充電限制電壓8.4Vdc，通過了CQC認證。
端部塑膠殼上固定有一塊小板，透過排線連通。塑膠殼外面是無線天線。
撕掉石墨散熱貼紙。

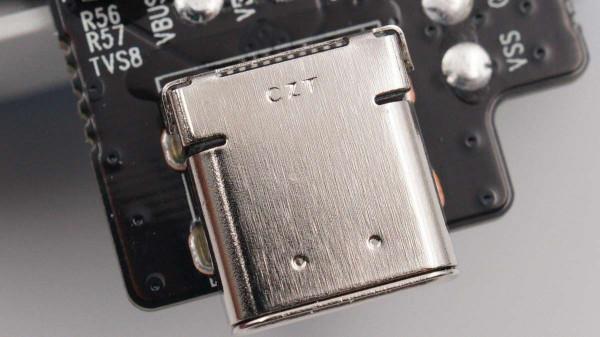

USB-C母座外套鋼套加固。

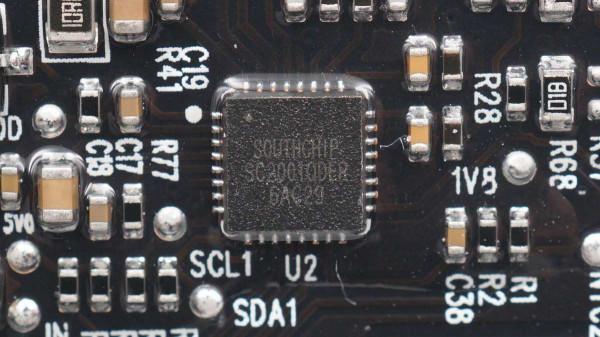

USB-C口協議晶片採用南芯SC2001。這款晶片可以同時支援一組CC訊號及多達4組DPDM訊號控制，集成了PD2.0、PD3.0、PPS、BC1.2、AFC、FCP、SCP、VOOC以及SUPER VOOC等多種快充協議；且具有30V的額定電壓和多重內建保護，包括過熱保護、恆功率、恆流和過壓保護，以確保系統的安全執行。
此外SC2001內部集成了門驅動器、10bit ADC以及高精度放大器，可以將外部元件數量降到最少；適用於充電器、車充、移動電源、多口充等產品領域。

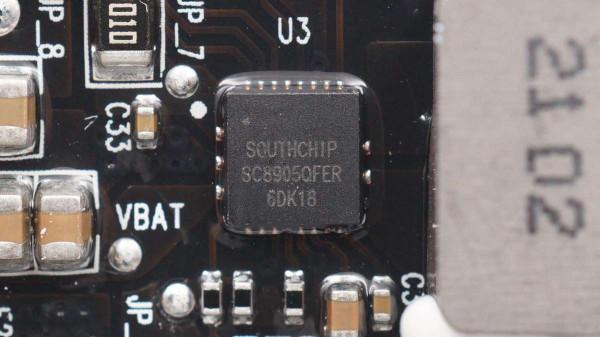

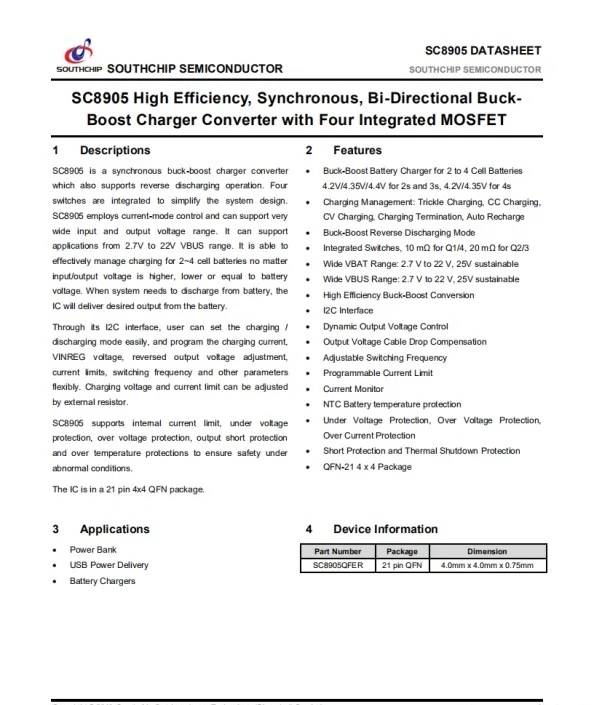

升降壓轉換晶片採用南芯SC8905，實現電池組充放電。這是一顆雙向同步升降壓轉換器，內部集成了4顆低導阻開關管，轉換效率高以降低發熱，同時可以最大程度減小外圍器件BOM，最佳化PCB空間及成本。該晶片使用電流控制模式，支援超寬的2.7V至22V電壓輸入，可有效管理2節至4節電池的充電；當系統需要從電池獲取能量時，可實現電池反向放電功能。
南芯SC8905擁有I2C介面，使用者可以透過I2C簡易快速的設定充電或者放電模式、充電電流、VINREG電壓、反向放電電壓、電流限流、開關頻率等；充電電壓及電流限流可透過外部電阻設定。SC8905還支援內部電流限流、過壓/欠壓保護、輸出短路保護以及過溫保護，可以確保系統能適應各種異常情況。
充電頭網瞭解到，採用南芯SC8905的產品還有大麥MFI認證三合一移動電源、紫米10000mAh移動電源高配版、綠聯MFi認證10000mAh雙向快充移動電源、飛宇手持三軸防抖穩定器等產品。此外，南芯的AC-DC、DC-DC、無線充晶片快充晶片還被廣泛應用在氮化鎵快充、車充、無線充電器等產品中。
兩顆絲印DC3906的MOS管實現電池保護功能。
絲印12的保險絲，用於電池組過電流保護。
4R7合金電感特寫，打膠加固。
一顆晶片打膠保護。

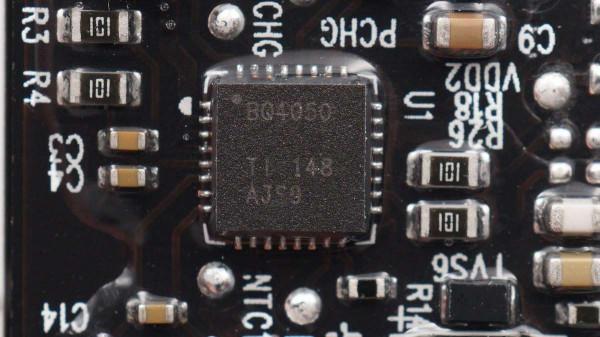

颳去上面的封膠，是TI BQ4050 1-4串鋰離子電池組管理器，支援獨立的電池保護和電池均衡。

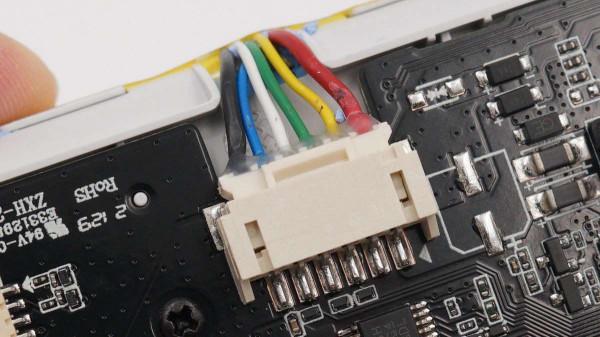

連線導線特寫，線芯注塑加固。
電機控制小板特寫，採用螺絲固定，兩塊小板透過導線連線，導線插拔式設計方便組裝。

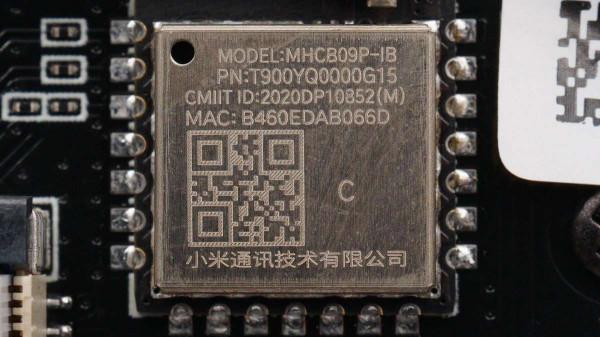

二維碼貼紙下面是來自小米的物聯網模組，MHCB09P-IB，發射功率為8dBm，接收靈敏度為-98.5dBm，內建512KB FLASH和32KB SRAM，支援BLE和BLE Mesh。
蜂鳴器特寫，發出聲音提示操作。
復旦微FM33LC045N低功耗32位ARM Cortex-M0+ MCU，用於整機控制功能。

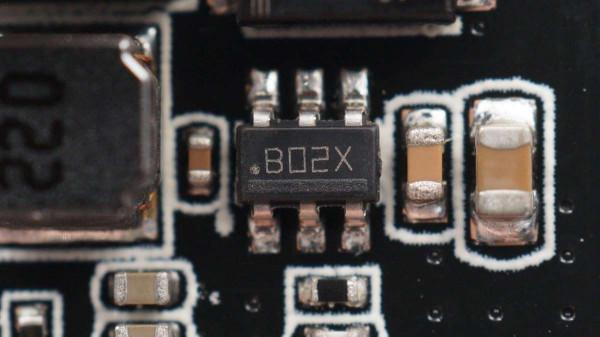

絲印B02X的晶片。
長晶科技CJAB25P03H MOS管，PMOS，耐壓30V，PDFNWB3.3x3.3-8L封裝。

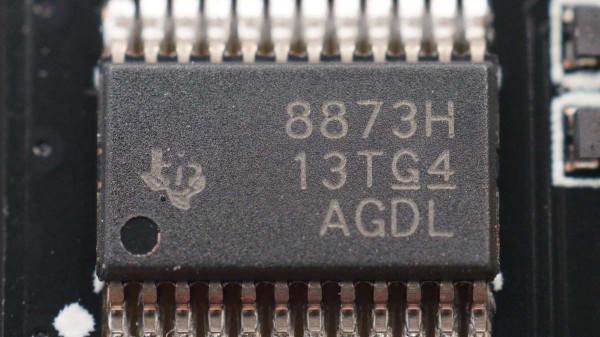

TI DRV8873H橋電機驅動器，支援最高38V電源電壓，支援10A峰值電流，支援1.8/3.3/5V邏輯電壓控制，內建電流鏡實現輸出電流取樣。
連線馬達的插槽特寫。
第三塊小板上設有按鍵和兩顆RGB指示燈。
按鍵和指示燈特寫。
電池組保護外殼打膠，幫助固定保護電池。
電池組由四顆電池組成，兩串兩並。
電池型號INR18650MH1，來自LG，單節容量3200mAh，最大放電電流10A。
電池為2串2並連線。

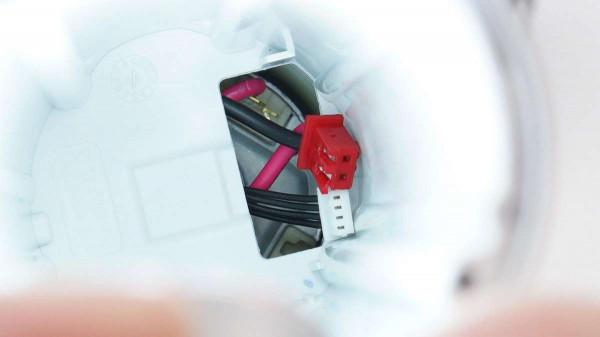

另一端的高扭矩馬達連線導線採用插拔式設計，組裝方便。馬達採用直流電機驅動，執行承重可達50kg，同時運轉安靜不擾人。

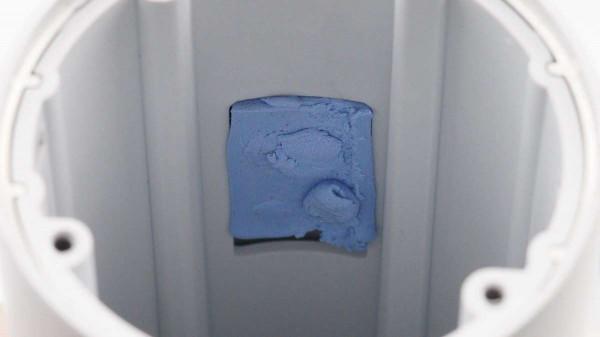

外殼內建兩塊導熱墊幫助發熱器件散熱。
另一塊導熱墊特寫。
全部拆解完畢，來張全家福。
充電頭網拆解總結
米家鋰電池版智慧窗簾電機採用一體式超短機身，配有高精度電泳鎂鋁合金材質拼接導軌，承重可達50kg。支援語音控制、定時控制、米家/智慧互聯APP遠端控制、聯動控制等多種控制方式，使用方便。產品某東售價999，提供3年質保以及首次免費上門安裝服務，售後服務也很到位。
充電頭網透過拆解發現，電機內建南芯SC2001協議IC以及SC8905同步升降壓轉換器，實現小米27W快充以及電池組充放電，還採用TI BQ4050實現電池組保護以及均衡。採用復旦微FM33LC045N MCU實現電機整機控制。採用TI DRV8873電機驅動器進行電機驅動，電機內部器件也都做了絕緣和導熱處理。
