這種神奇的玻璃比鑽石的強度還大，子彈打在它身上也會被撞擊得粉碎，萬能的液壓機也不會讓它屈服，甚至液壓機都被它壓出一個坑，直到壓力提高到20噸時才粉碎，這就是神奇的“魯伯特之淚”。玻璃和子彈哪個更結實？大部分人會說子彈更結實，其實不完全正確，我們在家中就能做出比子彈更結實的玻璃來。

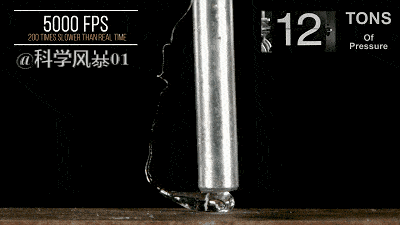

指示壓力已經將近20噸
在說這種神奇的玻璃之前，首先要弄清楚硬度和強度的概念，因為有人把這2種概念鬧混了。材料區域性抵抗硬物壓入其表面的能力稱為硬度，分為劃痕硬度、回跳硬度和壓入硬度，可以理解為硬度大的物體不容易產生劃痕。強度是指材料抵抗斷裂和過度變形的力學效能之一，指標有拉伸強度和屈服強度，簡單來說就是強度大的物體不容易整體斷裂。

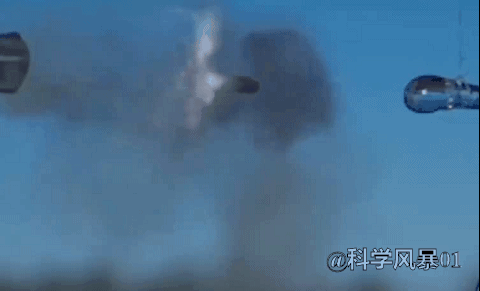

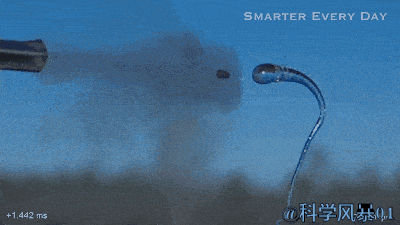

“魯伯特之淚”讓子彈粉碎
比如鋼化玻璃比普通玻璃強度大，而硬度並沒有提高，鋼化玻璃本質上還是玻璃，雖然強度是普通玻璃的幾倍，但你用砂紙打磨還是會有劃痕的，汽車擋風玻璃就是鋼化玻璃，時間久了雨刷器劃過地方就有劃痕。而“魯伯特之淚”本質上還是玻璃，硬度沒有提高多少，但是強度卻大大提高了，所以我們不能說它硬，而是要說它強。

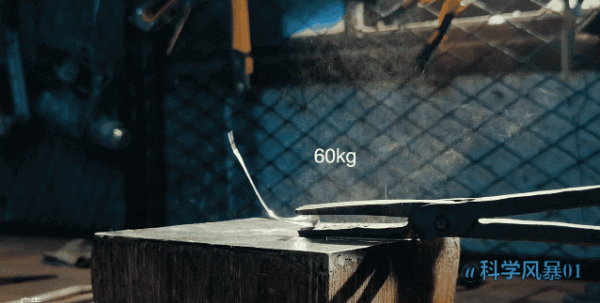

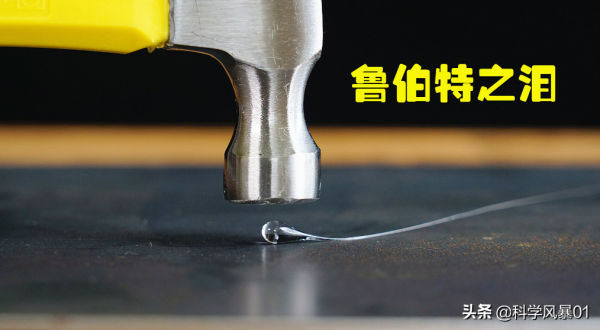

鐵錘的敲擊對它毫髮無損
世界上最硬的3種物質分別是：碳炔硬度是金剛石的40倍，石墨烯的硬度是金剛石的20倍，金剛石排名第三，但它是自然界中最堅硬的物質，莫氏硬度達到了10。而液壓機還是可以輕易地壓碎鑽石，因為硬的東西一般韌性較差，也就是脆。“魯伯特之淚”的優勢就體現出來了，可能承受20噸的壓力。
液壓機被玻璃擠壓的凹陷進去
17世紀的時候，有個王子叫魯伯特，他特別喜歡玻璃，閒著沒事就鼓搗玻璃，他把熔融的玻璃液放在冷水中，就形成了這種像蝌蚪一樣的玻璃，尾部還有一個細長的尾巴，頭部的強度非常大，就管它叫“羅伯特王子小粒”。後來他就選了其中的5個當做國禮送給了當時強大的英格蘭的查理二世，從此這種神奇的玻璃被世人所知。

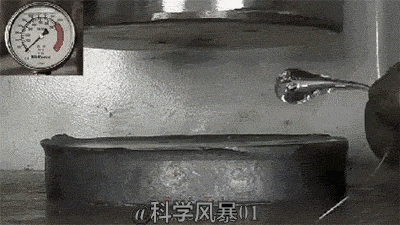

液壓機被壓出凹痕
製作它的方法不難，但是國內很多博主在製作的時候，方法不是很對，結果是強度很差，普通的錘子就能敲碎。正確的方法是把玻璃加熱到700℃左右，玻璃是混合物，非晶體，沒有熔點，只有熔融溫度範圍，一般在600-800℃，所以溫度很重要，溫度低產生的強度也會很低。這就是為什麼有的“魯伯特之淚”抗壓能力為8噸，而有的卻能達到20噸。

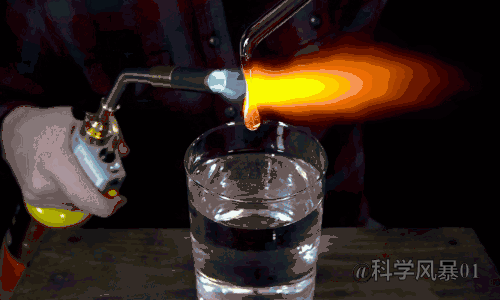

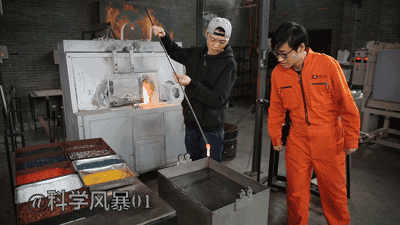

製作過程
熔融液態的玻璃在重力作用下，自動滴到冰水裡，這個過程非常重要，這樣一個“魯伯特之淚”就做好了，它們看著樣子都差不多，但是強度卻相差很多。
最外面一層最先凝固，但內部還是熔融狀態
原理是：當熔融的玻璃滴進冷水中時，最外面的一層遇冷水最先凝固，而玻璃內部還是熔融狀態，隨著時間推移核心也會慢慢冷卻，根據熱脹冷縮原理體積會變小，當核心的液態玻璃冷卻時，會拉著已經凝固的外殼慢慢收縮變緊，讓外層玻璃受到巨大的壓應力，壓應力高達700兆帕，是標準大氣壓的7000倍。
液態玻璃滴到冰水裡
同時核心的玻璃也被呈固態的外殼拉扯，受到強大的拉應力。這兩種力量維持了玻璃的平衡，壓應力和拉應力就像兩組人進行拔河比賽，誰也贏不了誰，只要這種應力保持平衡，“魯伯特之淚”就能夠保持穩定，可承受巨大的外力衝擊。

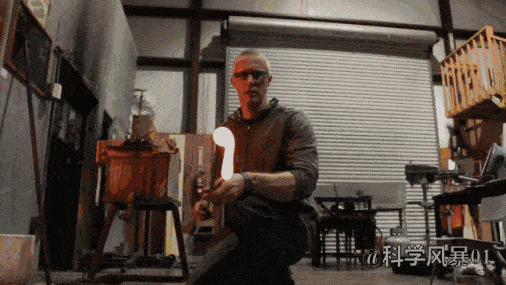

製作過程
但是由於熔融液態的玻璃入水先後順序不同，使得“魯伯特之淚”的頭部質量很大，冷卻的慢，尾部很細質量最小，冷卻最快，導致頭部和尾部冷卻不均衡，也讓整個玻璃體內部受力不均，所以有強大的頭部和脆弱的尾部。

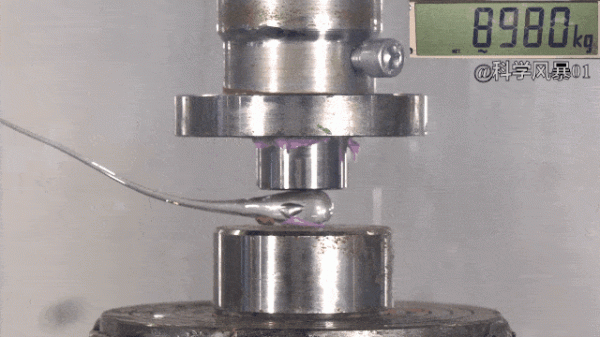

承受巨大的壓力
細細的尾部應力比頭部要差很多，甚至比一般玻璃都脆弱，一旦尾部被外力摧毀，不均衡的壓力就會瞬間釋放，殘餘應力順著裂紋迅速擴散到“魯伯特之淚”全身，一瞬間就會支離破碎，變成粉末，這種現象就做裂紋擴充套件，根源就在於內部不均衡的壓力，釋放的速度為每秒1450米-1900米，是音速的5倍左右，只有高速攝像機才會看清楚。

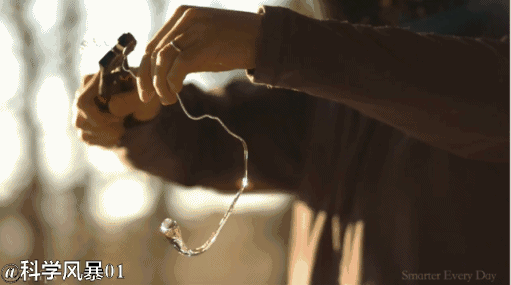

尾部很脆弱
就這種簡單的科學原理，困擾了科學家整整4個世紀，後來隨著科學技術的發展，才弄懂了其中的原理。“魯伯特之淚”對人類最大的貢獻就是讓人們發明出了鋼化玻璃。鋼化玻璃的原理和“魯伯特之淚”是基本差不多的。鋼化玻璃又叫強化玻璃，同樣是表面具有壓應力的玻璃。
裂紋擴充套件

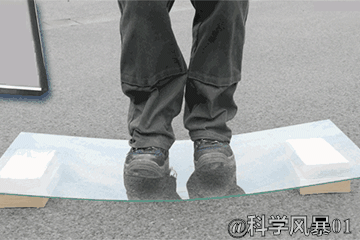

鋼化玻璃是法國人發明的，最大的特點是受到破壞時，碎片不是鋒利的玻璃碴子，而是鈍角的碎小顆粒，不容易傷害人。並且抗衝擊強度和抗彎強度都是普通玻璃的3-5倍。當你踩到一塊鋼化玻璃上面時也不會碎，普通的玻璃就不行。
鑽石被壓碎
鋼化玻璃有個很大的缺點就是不能切割和加工，就像“魯伯特之淚”一樣，碰到尾部整體就炸了，所以只能在鋼化前先把普通玻璃加工成需要的形狀，然後在進行鋼化處理。鋼化玻璃能承受300℃的溫差變化，是普通玻璃的3倍。
鋼化玻璃
要先把普通玻璃切割成要求的尺寸，加熱到700度左右，再進行快速而均勻的冷卻，鋼化玻璃厚度不同，加熱和降溫的時間也不同。比如6毫米的鋼化玻璃在700度高溫下加熱240秒，然後降溫150秒。10釐米厚的鋼化玻璃在700度高溫下加熱500秒，然後降溫300秒。玻璃越厚加熱和冷卻的時間越長。
它比鐵砧子硬多了
高溫後在降溫的鋼化玻璃表面形成均勻的壓應力，而內部則形成張應力，這兩種力達到了完美的平衡。使玻璃的強度、抗衝擊力、彎曲度都是普通玻璃的3-5倍左右，雖然不能做切割或加工，但是安全性很高，保護了人類不在受玻璃的割傷，均勻壓應力平衡遭到破壞是會“粉身碎骨”，就像我們的手機鋼化膜一樣，自己碎了卻保護了珍貴的螢幕。
魯伯特之淚
人類也在研究如何把“魯伯特之淚”的尾部去掉，或者直接製造出沒有尾部的“魯伯特之淚”，或許成功之後，會有很多意想不到的用處，您感覺“魯伯特之淚”還有什麼用處呢？
