拆解了1塊1996年的硬碟。
圖片如下，慢慢欣賞
老箱子裡又找到一個古老的硬碟是一個富士通的日本硬碟

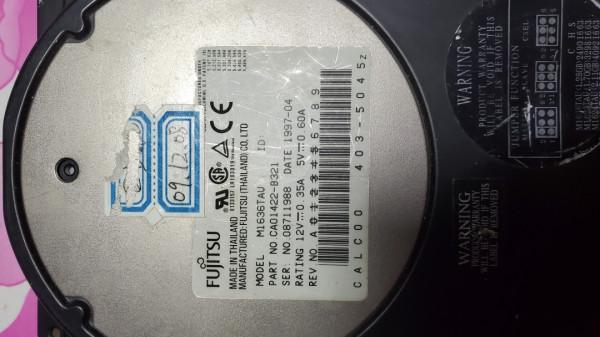

生產日期是1997年4月份下面的序號REV可能前後都是通用吧，從0到9，型號是M1636TAU，對應下面的型號可以看出硬碟是1.28GB，現在的記憶體都已經做到320G了，一般主流使用的記憶體卡，64或者128

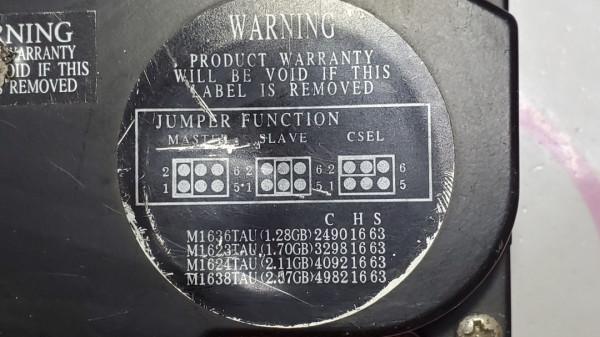

型號對應看出來，有四個型號，最大的是M1638TAU，2.57GB
硬碟的介面是老式的IDE，這一代介面我記得沒有多大的，大部分是40/80/120G的。到後來就更換到SATA介面了。
整體的板照片，還是很漂亮的，各種晶片，排線，電機採用自家的富士通，產地泰國。電機四根電源線由底部上返到主機板，插到介面上。
拆下主機板，下面有一層海綿。
夏普的一個晶片。作用沒查到
第一個晶片是凌雲邏輯的CL-SH7600，凌雲邏輯成立於1984年，也是精密線性電路和高階混合訊號晶片的供應商，現在也是為全球高階智慧手機 平板電腦 數字耳機 可穿戴裝置 提供創新產品等等。

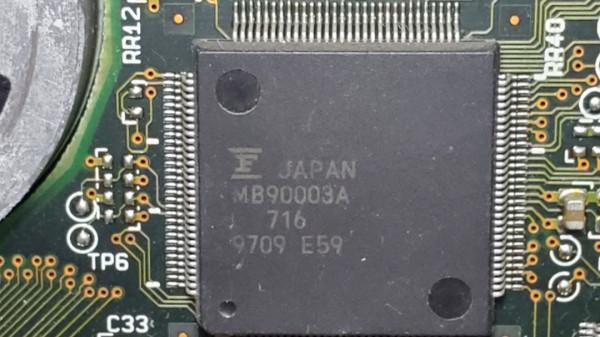

自家富士通生產的8900
飛利浦半導體 P32P491 0A 是一款高效能 BiCMOS 讀取通道 IC，提供實現完整部分響應 4 類 (PR4) 讀取通道所需的所有功能，用於分割槽記錄硬碟驅動器系統，資料速率為 42 至 1 25 Mbit/ s 或 33 到 1 00 Mbit/s。功能塊包括 AGC、可程式設計濾波器、自適應橫向濾波器、Viterbi 限定器、8,9 GCR ENDEC、資料同步器、時基發生器和 4burst 伺服。資料速率、濾波器截止、濾波器升壓等可程式設計功能透過寫入串列埠暫存器進行控制，因此無需更改外部元件即可更改區域。該部件需要一個 +5V 電源。 'Tbe Philips Semiconductors P32P491 0A 採用先進的 BiCMOS 工藝技術以及先進的電路設計技術，可實現低功耗的高效能裝置。

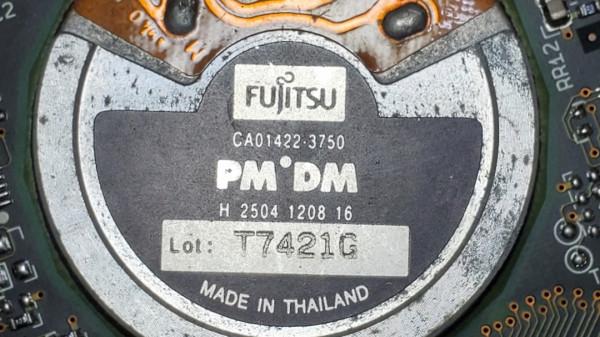

富士通的電機，產地泰國

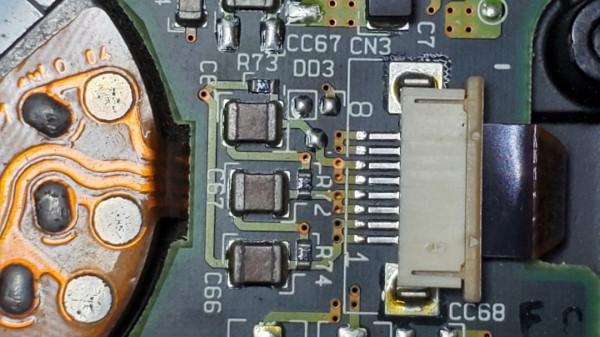

馬達的排線
與磁頭連線的排線
這個好像是個電源的晶片

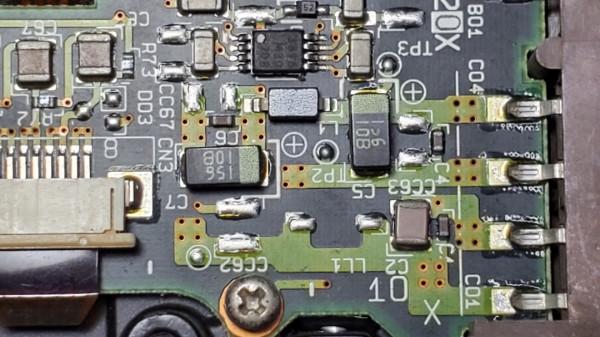

主電源的一對降壓，二極體

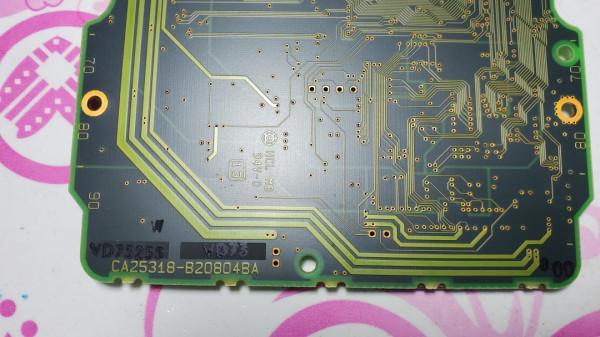

背面就非常好看了，一個件也沒有，採用的板材絲印。

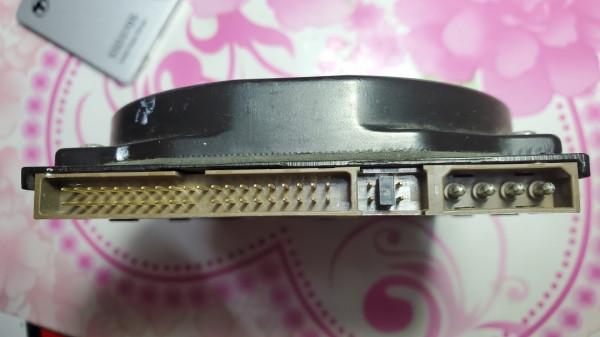

介面處

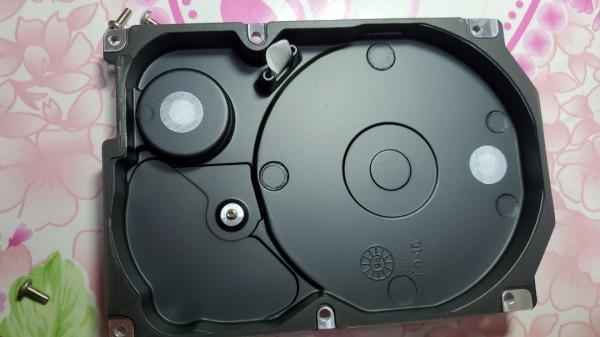

拆下後的殼子是96年生產的。

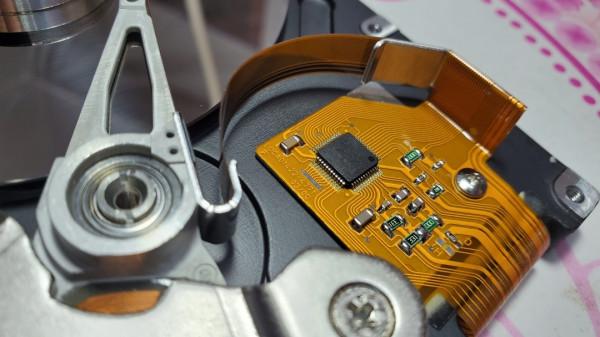

磁頭管理晶片
碟片，這麼多年過去還是很亮。沒有一點灰塵。
整個磁頭
磁頭讀取分上下兩層，應該兩邊都可以儲存資料吧

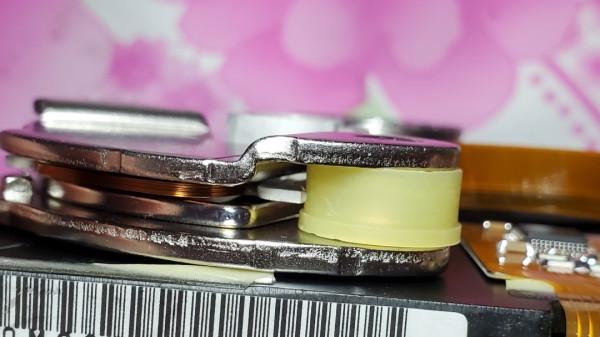

磁頭的減震處，採用橡膠材質。

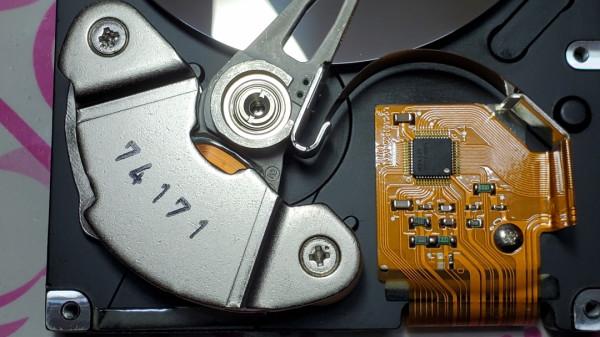

磁鐵很厚實，如鐵硼，透過線圈控制磁頭讀取位置。
側面的排線打個折彎下去了。
這個貼的數字，沒找到是什麼作用，還可以用鑷子直接取出來。

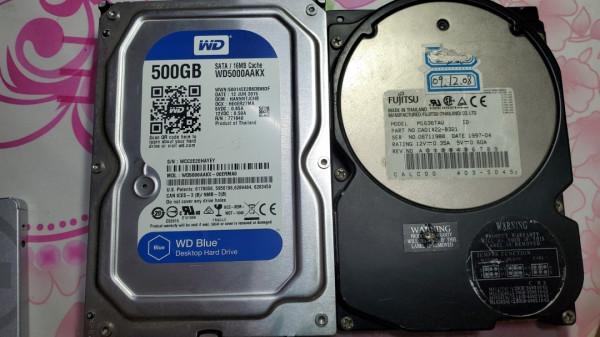

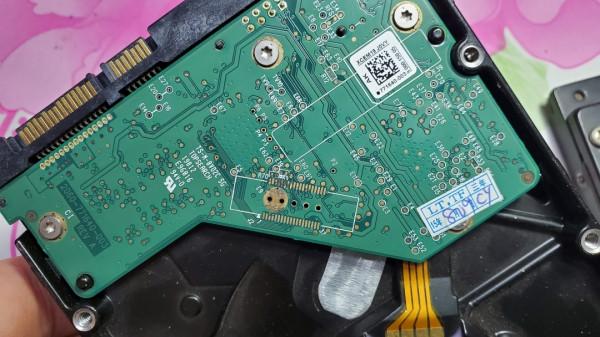

跟現在的SATA500G對比一下，尺寸一致。就主機板不一樣了，所有晶片集中在大約1/3的位置。
沒找到T螺絲刀，沒拆下來看看後面的晶片。
還有一個2019年產的128固態，品牌建立的，適合做啟動盤
拆開後的，有四個32G晶片組合的128G，裡面空間這麼大。有些浪費。

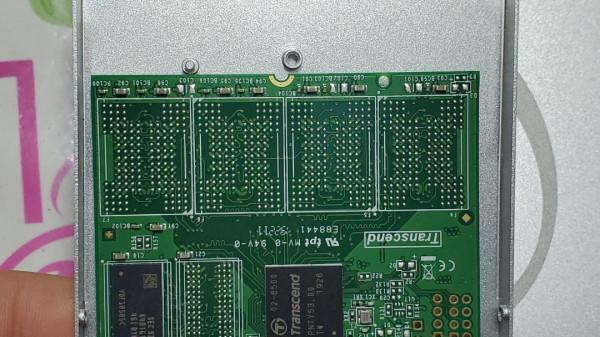

背部再加4個晶片就成256了。動手能力有限，不敢隨便加，畢竟這玩意還能用。。。。。。

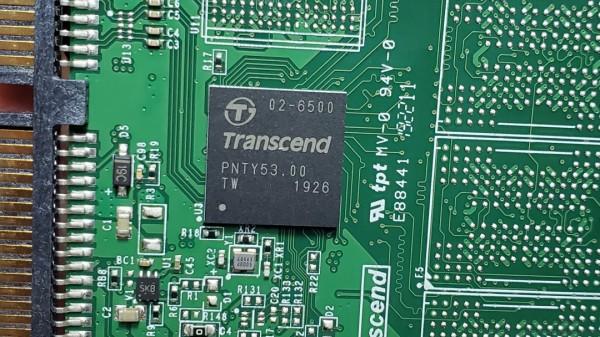

主控自家生產的PNTY53
總共就這麼多了。。
