1、工作原理及安裝位置
壓縮機是製冷系統的心臟，由電機部分和壓縮部分組成。電機通電後執行，帶動壓縮部分工作，使吸氣管吸入的低溫低壓制冷劑氣體變為高溫高壓氣體。常見壓縮機的型式主要有活塞式、旋轉式、渦旋式。
① 活塞式壓縮機主要使用在早期三相供電的櫃式空調器，目前已不使用。
② 渦旋式壓縮機主要使用在目前三相供電的3P或5P櫃式空調器。
③ 最常見為旋轉式壓縮機，一般只要是單相交流220V供電的空調器，壓縮機均使用旋轉式，因此本節介紹內容以旋轉式壓縮機為主。
壓縮機安裝在室外機右側，固定在室外機底座。其中壓縮機接線端子連線電控系統，吸氣管和排氣管連線製冷系統。
下圖為旋轉式壓縮機實物外形，設有吸氣管、排氣管、接線端子、儲液瓶等 介面。
2、壓縮機線圈引線或端子功能辨別方法
常見有3種方法，即根據壓縮機引線實際所接元件，使用萬用表電阻擋測量線圈引線或接線端子阻值，根據壓縮機接線蓋或墊片標識。
①根據實際接線判斷引線功能
壓縮機定子上的線圈共有3根引線，上蓋的接線端子也只有3個，因此連線電控系統的引線也只有3根。
見下圖，黑線只接接線端子上電源L端（2號），為公共端（C）;藍線接電容和電源N端（1號），為執行繞組（R）;黃線只接電容，為啟動繞組（S）。
②使用萬用表電阻擋測量線圈端子阻值

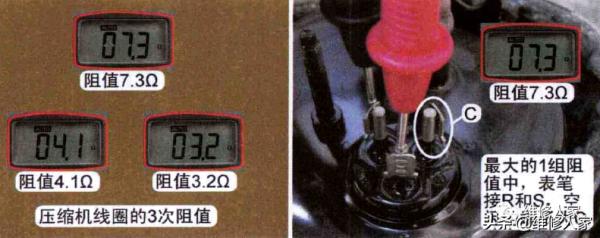

逐個測量壓縮機的3個接線端子阻值，會得出3次不同的結果，上海曰立SD145UV-H6AU壓縮機在室外溫度約15℃時，實測阻值依次為7.3Ω、4.1Ω、3.2Ω, 阻值關係為7.3=4.1+3.2,即最大阻值7.3Ω為執行繞組加上啟動繞組的阻值總和。
找出公共端：在最大的阻值7.3Ω中，表筆接的端子為啟動繞組和執行繞組，空閒的1個端子為公共端（C）。
說明：判斷接線端子的功能時，實測時應測量引線，而不用再開啟接線蓋、拔下引線插頭去測量接線端子了，只有更換壓縮機或壓縮機連線線，才需要測量接線端子的阻值以確定功能。

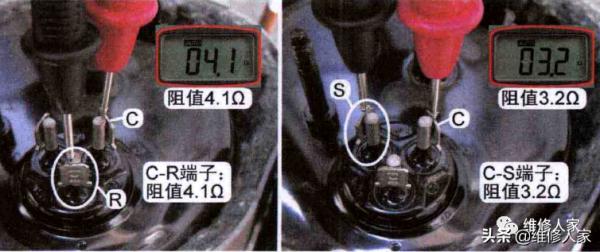

找出執行繞組和啟動繞組：1表筆接公共端（C）,另1表筆測量另外2個端子阻值，通常阻值小的端子為執行繞組（R）、阻值大的端子為啟動繞組（S）。但本機實測阻值大的端子（4.1Ω）為執行繞組（R ）,阻值小的端子（3.2Ω）為啟動繞組（S ）。

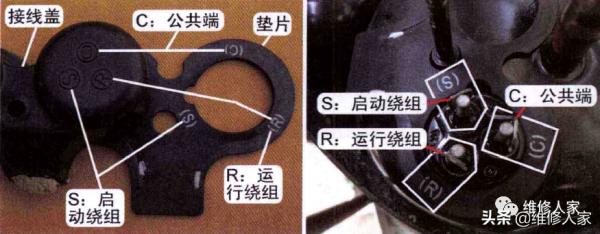

③根據壓縮機接線蓋或墊片標識
壓縮機接線蓋或墊片（使用耐高溫材料）上標有“C、R、S”字樣，表示為接線端子的功能：C為公共端、R為執行繞組、S為啟動繞組。
將接線蓋對應接線端子，或將墊片安裝在壓縮機上蓋的固定位置，觀察接線端子：對應標有“C”的端子為公共端、對應標有“R”的端子為執行繞組、對應標有 “S”的端子為啟動繞組。

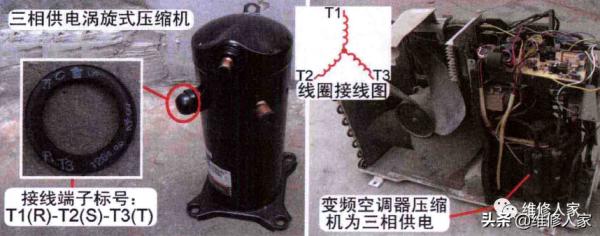

3、測量三相供電壓縮機線圈阻值
三相供電的渦旋式壓縮機及變頻空調器的壓縮機，線圈均為三相供電。三相 壓縮機線圈內建3個繞組，3個繞組的線徑和匝數相同，因此3個繞組的阻值相等。三相供電的 壓縮機也引出3個接線端，標號通常為T1（R或U）、T2 （S或V）、T3 （T或W）。

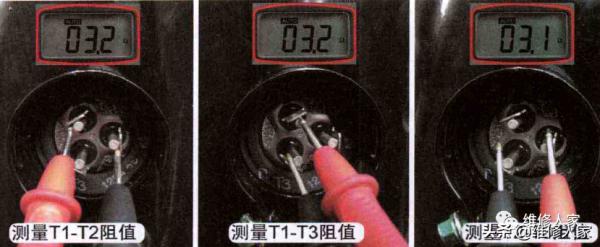

測量過程見下圖，使用萬用表電阻擋測量三個接線端子之間阻值，T1-T2、T1-T3、 T2-T3阻值相等，即T1-T2=T1-T3=T2-T3，阻值均為3Ω左右。

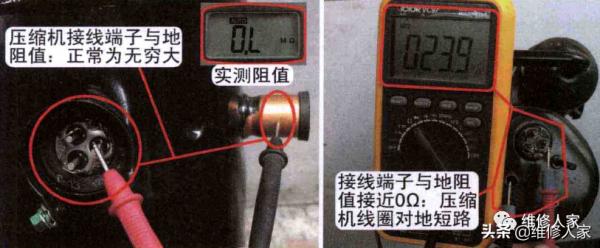

4、測量接線端子對地阻值
空調器上電跳閘或開機跳閘故障最常見的原因為壓縮機線圈對地短路。檢測方法是使用萬用表電阻擋，測量接線端子和地(壓縮機外売、銅管、室外機鐵皮)阻值，正常應為無窮大。
如果實測阻值為0Ω或接近0Ω (2MΩ以下)，說明壓縮機線圈對地短路，應更換壓縮機。
