穩定最重要！攢臺ITX主機，還可以讓桌面大一點

▼

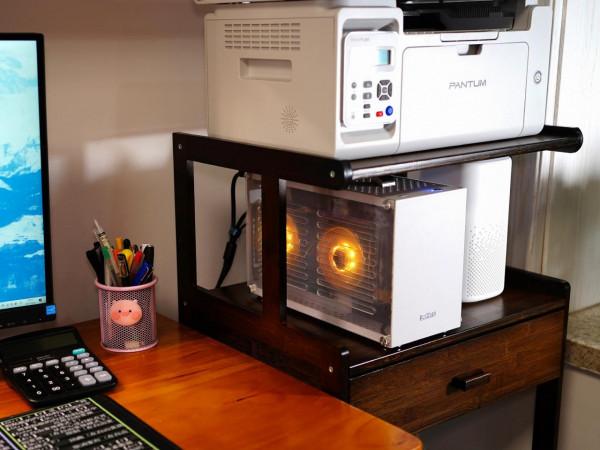

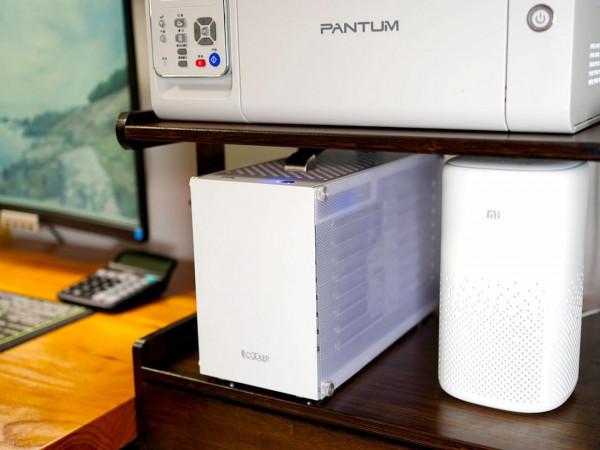

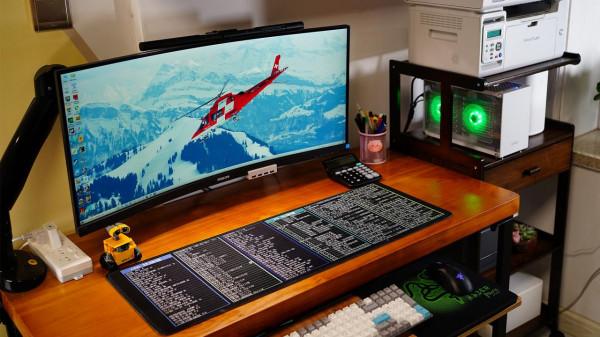

把家裡老婆的工作平臺升級了一下，由於新攢的是臺ITX主機不大，所幸把它放到了旁邊的印表機架子上，這樣桌面也能進一步節省空間，沒有主機的桌面似乎也變大了一點

▼

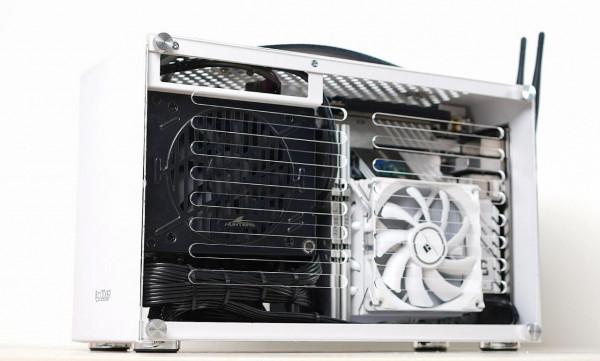

ITX主機成品展示

▼

這套ITX主機的具體配置為：

CPU：英特爾（intel）11代酷睿i7 11700

主機板：七彩虹（Colorful）CVN B560I GAMING V20

記憶體：十銓（Team）T-CREATE CLASSIC DDR4-3200MHz 8GBX2

SSD：十銓（Team）T-CREATE CLASSIC 1TB

顯示卡：影馳（Galaxy）RTX 2070星耀

散熱：利民(Thermalright)AXP90-X47 WHITE

電源：長城（Great Wall）獵金部落TITAN TF600

機箱：超頻三（PCCooler）蜂鳥I100

主機硬體介紹

▼

主機板

自從微星放棄白色塗裝主機板後，現在做白色塗裝主機板的就只剩下七彩虹了，這次裝機選擇的主機板就是七彩虹的白色ITX主機板：CVN B560I GAMING V20。

CVN B560I GAMING FROZEN

￥899

購買

▼

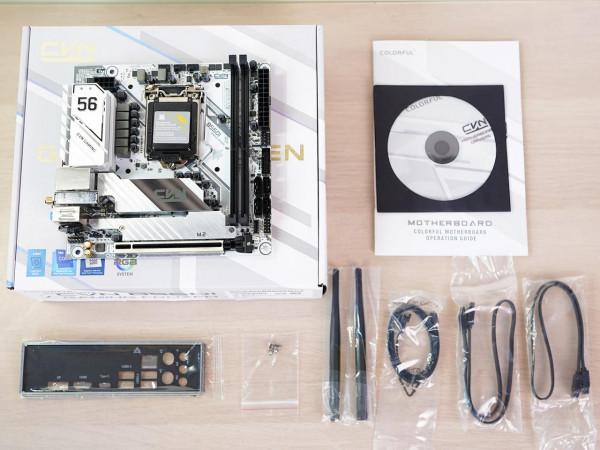

主機板為標準的ITX版型，即尺寸為170 x170mm，散熱部分採用了銀色，PCB大體上為白色。附件有說明書、質保卡、驅動光碟，2條sata資料線、M.2固定螺絲、1根RGB轉接線（轉成飛機頭）、2根天線、以及擋板。

▼

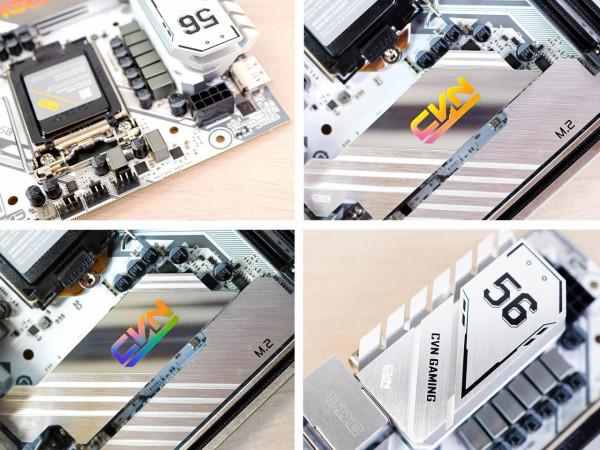

右側散熱器表面金屬拉絲處理，印有“56”，“CVN GAMING"的標記，由於體積比較大，兼做了IO部分的護甲，不過頂部沒有散熱器；CPU供電介面為8pin設計；主機板上沒有燈，不過PCH散熱片的CVN logo,不同角度的光線會照射出不同的顏色，也是蠻漂亮的。

▼
USB部分包括了2個USB 2.0，2個USB 3.2 Gen 1 Type-A，1個USB 3.2 Gen 1 Type-C， ASM1543實現後置的 USB Type-C 口正反盲插；一個LAN口是為千兆，使用瑞昱RTL8111H晶片；影片介面為一個HDMI和一個DP；音訊介面有3個3.5mm口；自帶AX201無線網絡卡，可以看到有2顆天線的螺紋介面。

▼

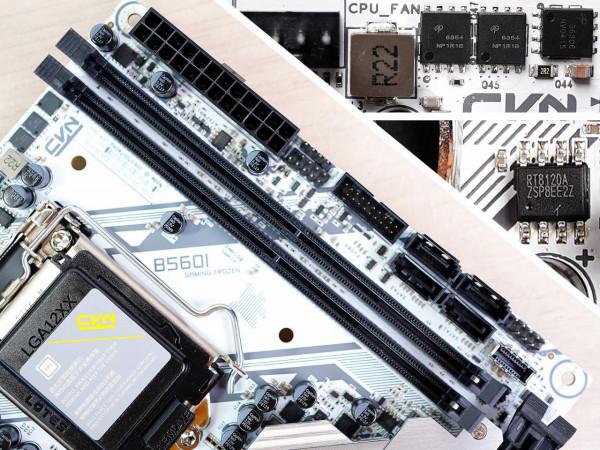

配備了2條DDR4 記憶體條插槽，可以支援單條32GB容量的記憶體，單邊扣設計，單相供電，PWM晶片為立錡RT8120A，一上二下橋供電晶片設計,Mos均來自Alpha & Omega。

這一側還有4個sata3.0介面，1個前置USB 3.2 Gen 1 Type-A，1個前置USB 3.2 Gen 1 Type-C介面。

▼

一個全尺寸PCIe x16插槽，做了裝甲包裹，支援PCIe 4.0技術，當然得搭配11代I5以上處理器。

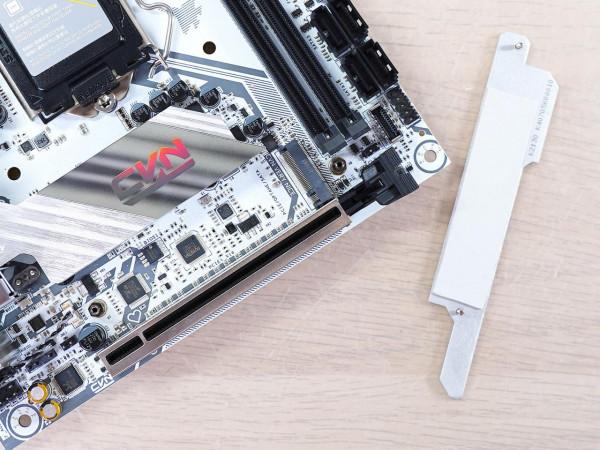

只有一個M.2介面，支援PCIE GEN3 x4/SATA/OPTANE,支援2242/2280尺寸規格的SSD；另外在左側還能看到1個5V 3-pin RGB插針，也是主機板上唯一的RGB插針。

整合音效卡為Realtek ALC662，搭配2個nichicon音訊電容。

▼

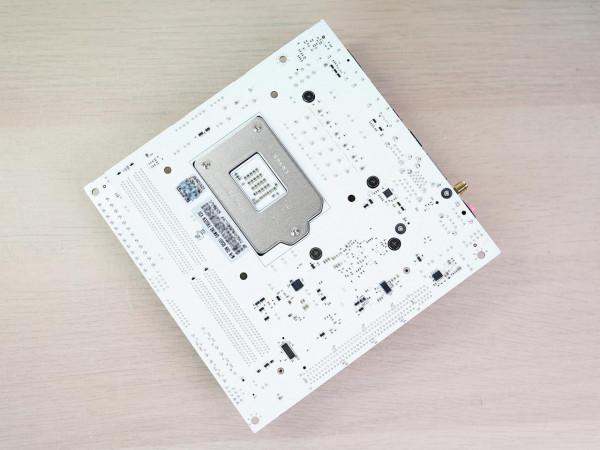

主機板背面也是白色塗裝。

▼

PWM控制器為RT3609BE，最大支援6+2相供電，沒有發現倍相晶片，所以左側6相應該是VCORE的6相直出，頂部2相為VGT的2相直出。8相供電全部採用了Alpha & Omega的DrMos，標記為BR00，對於型號可能是AOZ5516QI，最高支援 55A 的供電電流，並搭配了F.C.C鐵素體電感和10K黑金固態電容。另外在CPU右下方還能看到VCCSA供電和VCCIO供電。

記憶體

十銓開創者 DDR4 3200

￥549

購買

▼

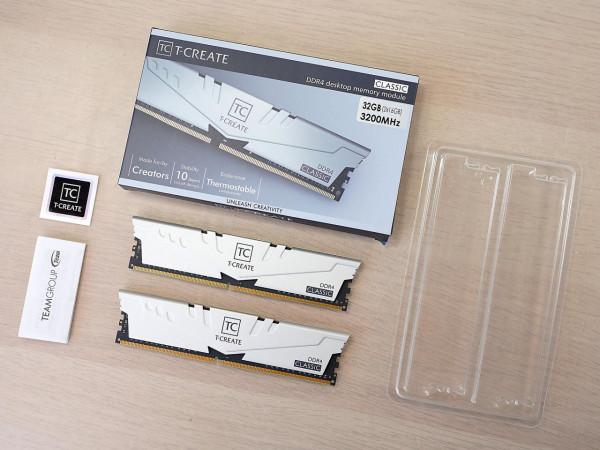

十銓T-CREATE CLASSIC 系列，產品定位為內容創作者服務而非遊戲玩家，所以整體外觀設計比較低調，整個包裝為銀灰配色，附件有貼紙和說明書。該系列有有三種容量套裝，64GB，32GB以及16GB規格，終身質保，入手的為32GB版本（16GBX2）。

▼

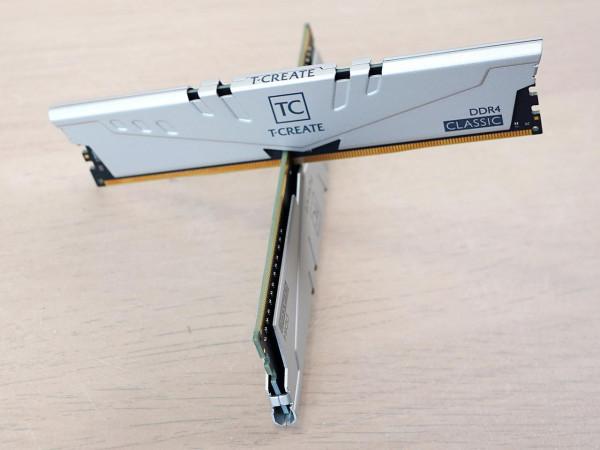

銀白色的鋁合金導熱馬甲，裡面是黑色的PCB。這套DDR4-3200MHz頻率的記憶體時序為“22-22-22-52”，預設電壓均為1.2V，時序並不是很突出，但注意該頻率並不是XMP得到的，而是原生DDR4-3200的頻率，並採用了10層PCB和定製化耐高溫電容，一切設計皆是為了穩定。

▼

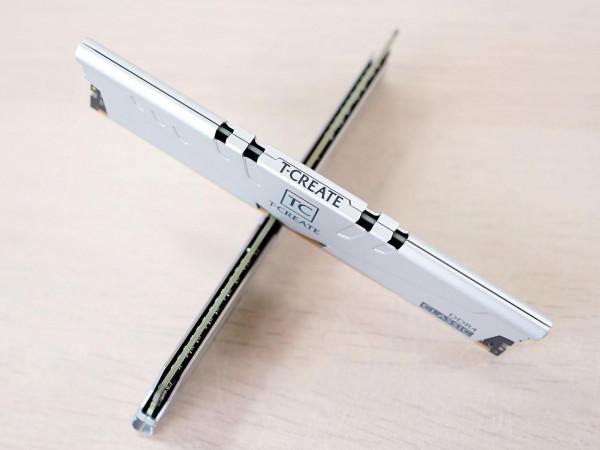

散熱馬甲沒有花哨的設計，頂部有“T-CREATE”的標識。

▼

記憶體的尺寸為140mm*7mm*32mm，32mm的高度有不錯的相容性。

SSD

▼

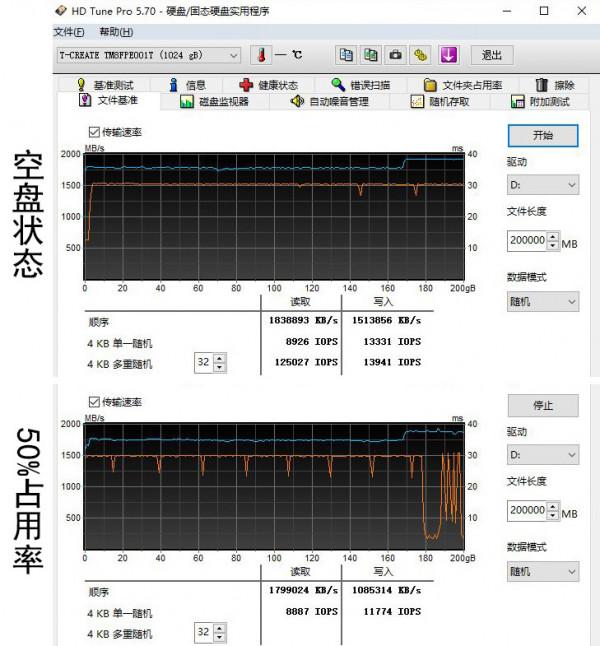

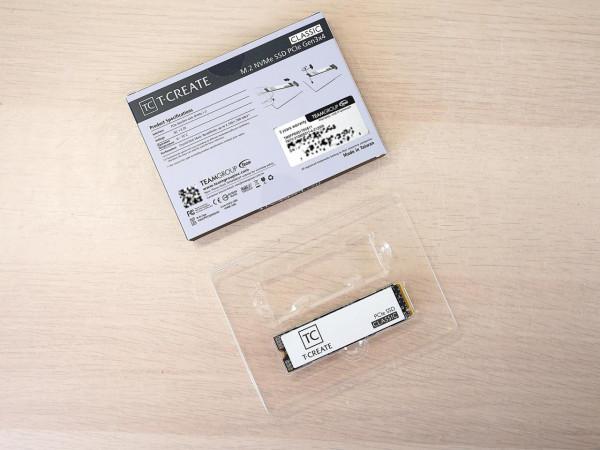

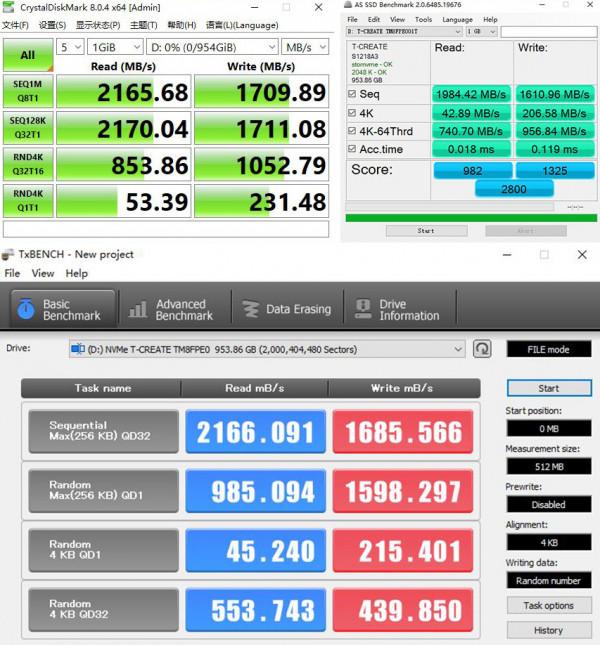

SSD也是T-CREATE系列的開創者 CLASSIC,該系列有PCIe 4.0版本的產品，但價格還是有點高，所以選擇PCIe 3.0的SSD。包裝風格和記憶體一樣，都是銀灰色的，入手的為1T版本，持續讀寫分別為讀寫高達2100/1700 MB/s，效能只能算入門級的，但提供了提供5年的保固和超高的寫入壽命（2T版的TBW值為12000TB,1TB的沒查到）。

▼

背面有產品的型號，序列號等資訊，可以看到功耗為3.3V& 2.5A。

▼

白色的鋁製散熱片已經被安到了SSD上,散熱片很軟，如果拆下來就會變得很不平整，很難再次使用。主控方面採用了慧榮SM2263XT，快閃記憶體顆粒則被打上了十銓的LOGO，一共4顆，所以單顆256G容量，應該是3D TLC NAND快閃記憶體晶片。

散熱器

由於機箱所限，只能選擇下壓散熱，為了和主機板記憶體搭配所以想選白色的散熱，最後入手了利民(Thermalright)AXP90-X47 WHITE。

AXP90-X47 WHITE

￥199

購買

▼

散熱器包裝也是白色的。散熱器本體（包括風扇在內）的整體尺寸為94.5mm x 95mm x 47mm（WxDxH），重量為310克，附件有安裝說明和保修卡，扣具、螺絲和螺母套筒以及TF-7矽脂。支援LGA 115X/1200和AM4平臺。

▼

4根6mm AGHP逆重力熱管也被白化（奈米級噴漆膜工藝），分別是兩個方向的，安裝時要注意散熱器安裝方向，儘量保持熱管水平安裝。

▼

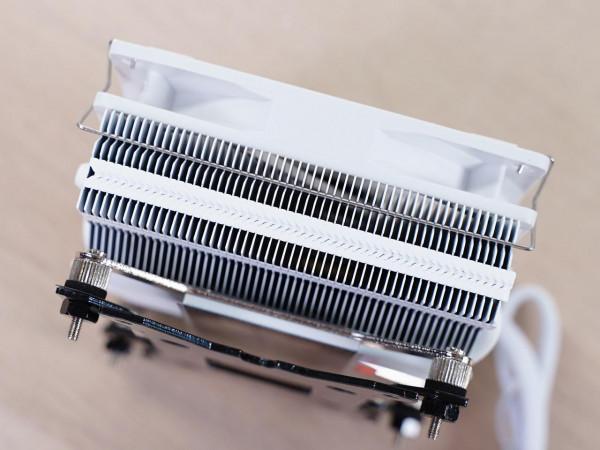

從散熱的命名就可以看出該散熱器的高度為47mm，散熱鰭片數量為54片，間隙1.6mm，厚度0.3mm，兩側扣FIN點固定，使用二次焊接熱管鰭片。

▼

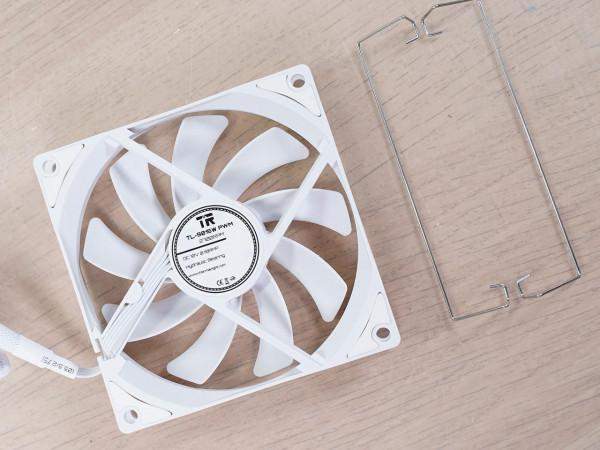

自帶風扇型號為TL-9015，92mm x 92mm x 15mm（WxDxH）的薄扇，液壓軸承，無任何光效，4PIN針腳帶PMW溫控功能，轉速：2700 RPM、最大噪音22.4 dBA、風量42.58 CFM（最大）、靜風壓1.33mm H2O、採用HYDRAULIC軸承，四角都有矽膠減震設計。

▼

中間也有扣FIN點固定，所有鰭片都採用了納米級噴漆膜工藝，白白的效果很不錯。

▼

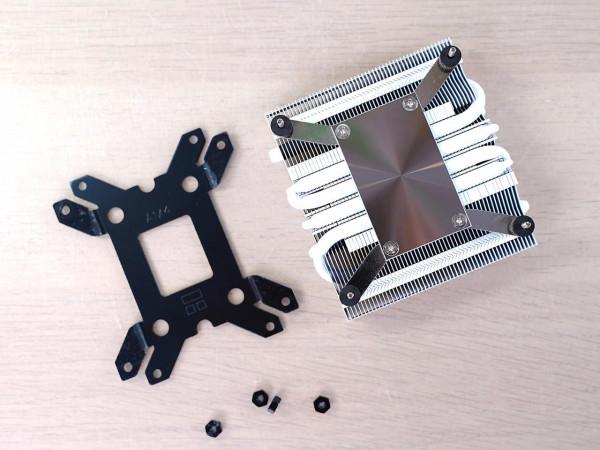

背板出廠時已經和本體透過螺絲固定在一起，使用時需要先拆卸下來。AXP90-X47的底座面積為60 x 37.4mm，要比一般的散熱器大不少，與熱管連線同樣採用迴流焊工藝，表面為純銅鍍鎳，底部經過了打磨處理，有一定的鏡面效果。

電源

長城獵金部落TF600 電源

￥569

購買

▼

長城獵金部落的TITAN TF750/TF850電源定位高階，而這款80Plus銅牌認證的TF600則主打價效比。這款電源額定功率為600W，採用全模組介面設計，具體方案為主動式PFC+半橋LLC諧振+同步整流+DC-DC結構，提供了5年質保服務。附件有SFX-ATX轉接架，獵金部落標誌貼牌，以及螺絲和若干軋帶。

▼

側面有電源引數銘牌，其中+12V採用單路輸出設計，額定輸出為50A電流，相當於600W功率；+5V與+3.3V額定輸出電流則均為20A，聯合輸出功率為120W。

▼

另一側有TITAN TF600的標識。

▼

電源配備9cm的散熱風扇，支援智慧啟停功能，可在電源負載較輕、內部溫度較低的情況下自動停轉，高負載時自動啟動，平衡溫度與噪音。

▼

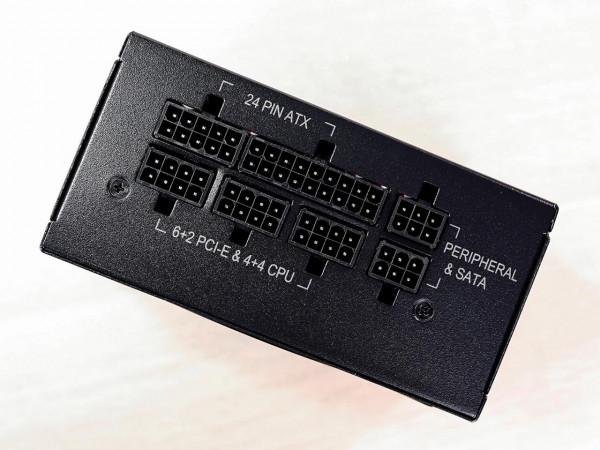

模組介面有1組10+18pin介面是為主機板24pin準備的、3個8pin介面可以CPU和PCI-E混插，另外2個6pin介面則是SATA和大D的。

▼

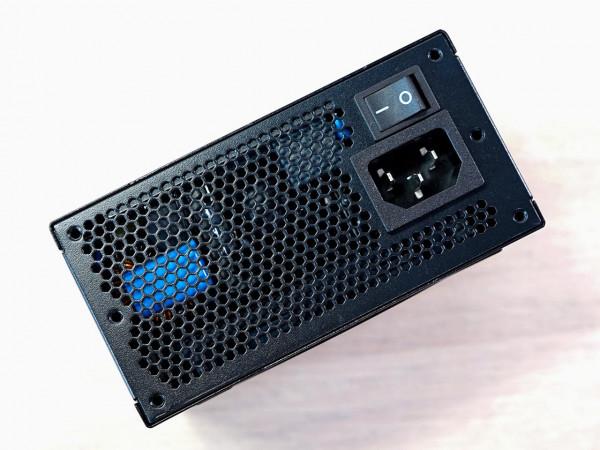

電源的AC輸入介面帶有獨立開關。

▼

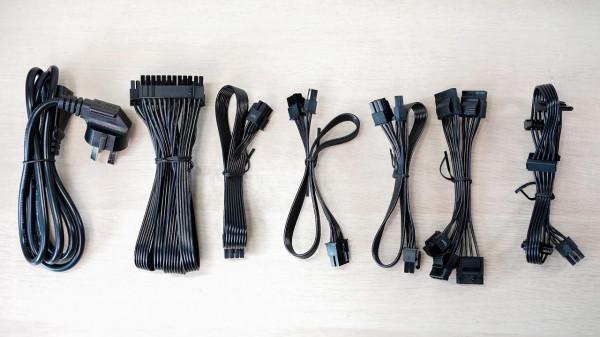

模組線材都是扁線設計，有1個24pin主供電介面、1個4+4pin CPU供電介面、2個6+2pin PCI-E供電介面、4個SATA供電介面以及4個D型4pin供電介面。

機箱

超頻三蜂鳥I100機箱

￥319

購買

▼

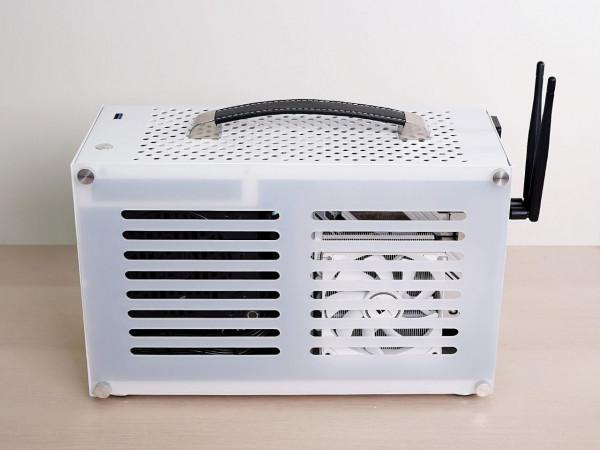

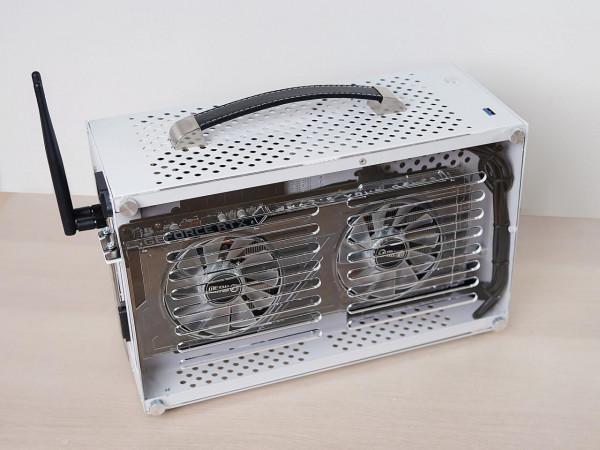

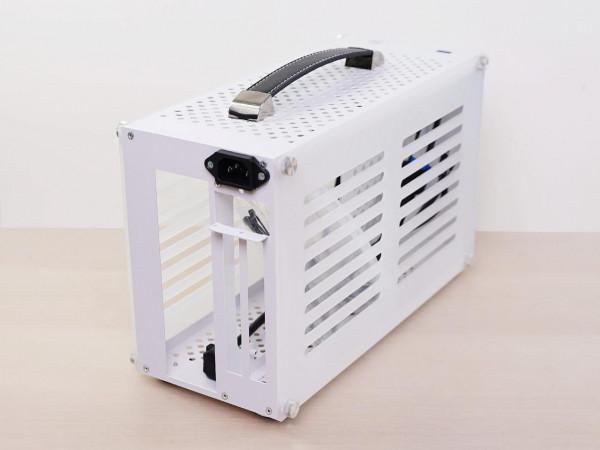

超頻三最新推出的蜂鳥I100，最大特點是輕（重1.6KG），當然這也部分是因為採用了亞克力側板的原因。典型的A4 ITX結構沒啥好說的，整體體積長308mm x 寬128mm x 高190mm。

▼

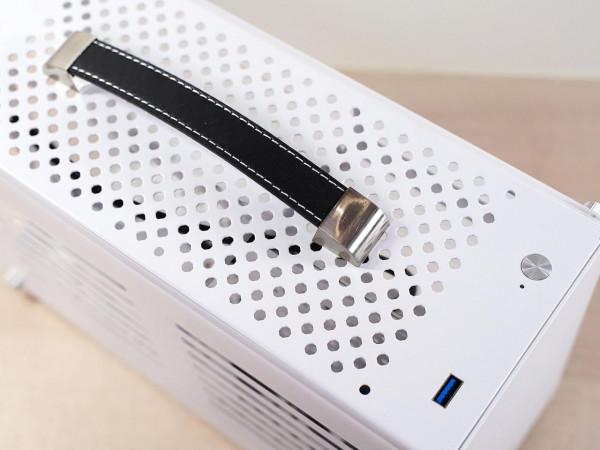

機箱頂部有一個真皮便攜提手設計，仿皮外觀，IO在頂部前方，只有一個開關鍵和USB3.0介面。

▼

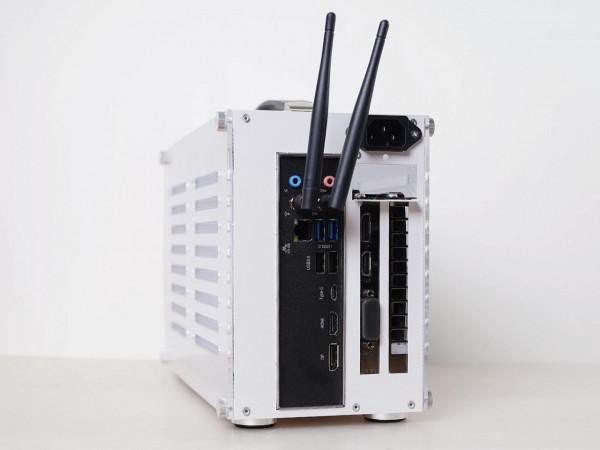

機箱尾部為雙PCIE插槽設計，只能裝下300mm長和雙槽厚度顯示卡，如果是RTX3000的顯示卡最好選擇蜂鳥2代。

▼

機箱底部，有四個防滑腳墊，都是泡棉材質的。

▼

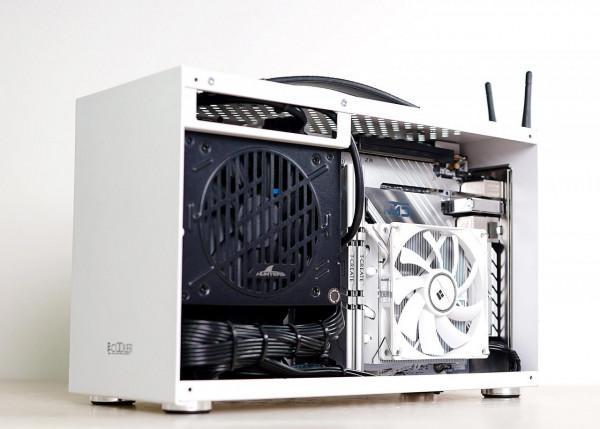

側板的磨砂貼撕下後就是透明的亞克力，可以根據自己的喜好選擇是否，但它的散熱格柵真的很大，想要很好的防塵效能就得自己DIY了。機箱一側為安裝主機板和電源的區域，不支援水冷散熱器，支援60mm高度以內的CPU散熱器；電源只支援SFX規格電源，需將上方的支架拆下後再安裝電源。

裝機過程

▼

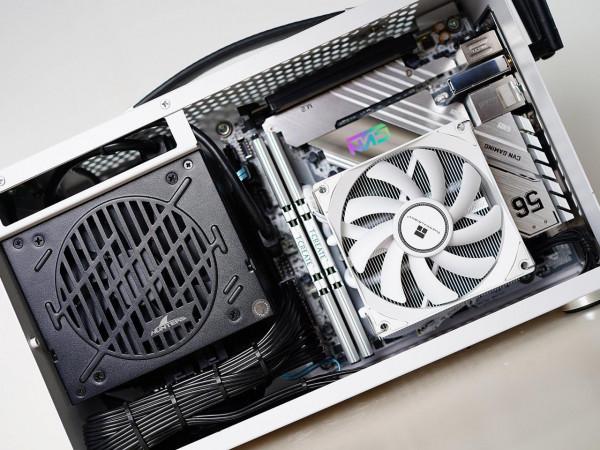

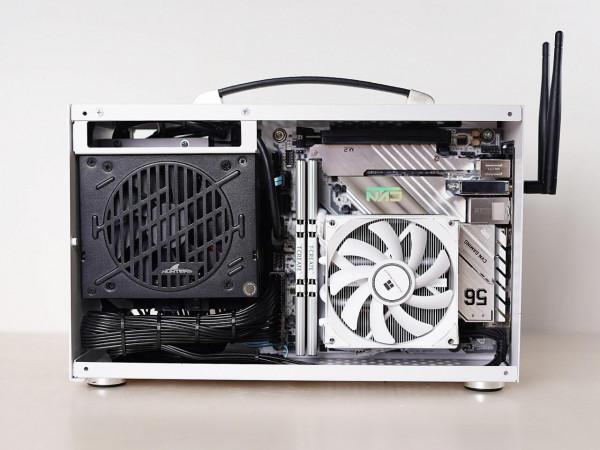

主機板，散熱器，記憶體配色統一，都是銀/白色的。

▼

但要找白色的SFX確實比較難了，只好黑白搭配了。

▼

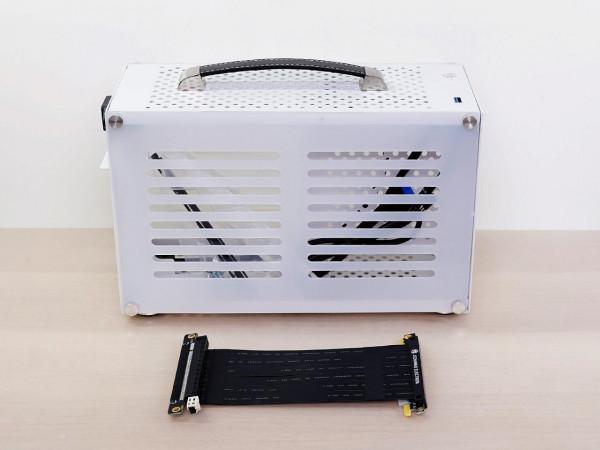

機箱另一側為顯示卡安裝區域，需要使用延長線。特殊時期，能不能買顯示卡就不買，用了手裡的影馳RTX2070星曜。

▼

蜂鳥I100確實也比較適合安裝RTX2000的顯示卡，畢竟身材更小巧一些。

▼

機箱的亞克力側板上面有一層亞光的薄膜，這種狀態下如果機箱內部沒有燈的話，很難看清內部的硬體。

▼

如果撕去這層薄膜，那麼就是全透的效果了。

▼

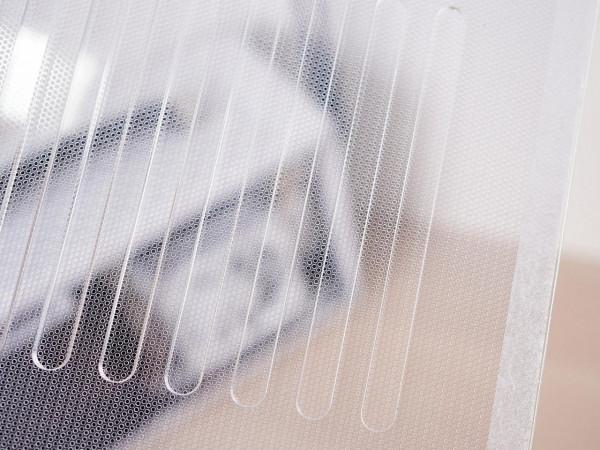

側板的開口非常大，散熱效能自然不用擔心了，不過防塵就成了大問題。當然這種問題只要DIY一下防塵網就可以解決了，TB上購買了透明的防塵網，再用雙面膠粘上即可。

▼

從正面看的話，基本不影響側透的效果。

▼

不過如果換成其它角度，就變成霧化的效果。

▼

這套主機並不追求光汙染，主機板一面完全沒有任何光效，顯示卡是有RGB光效的，下面就是透過自制防塵網看到的RGB效果。

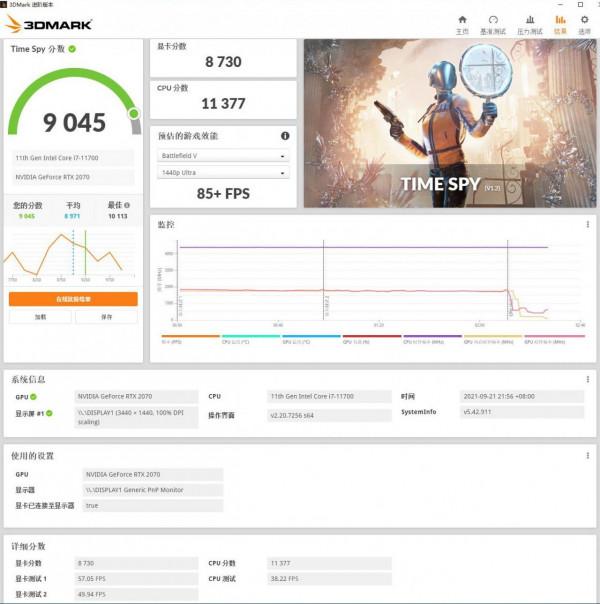

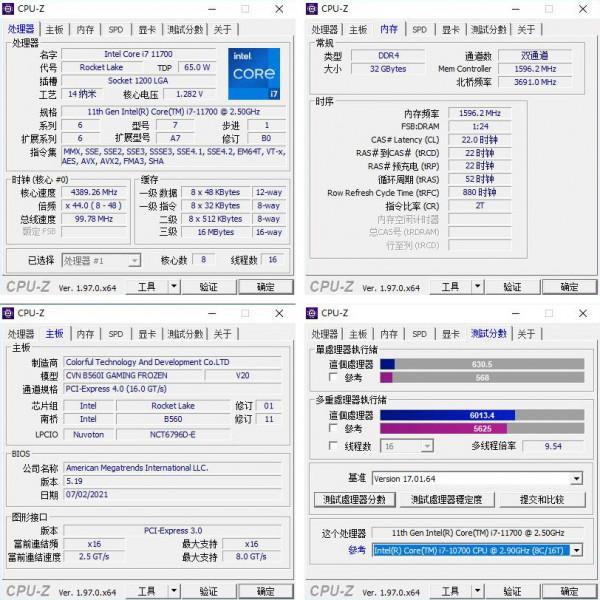

主機效能測試

bios介紹

▼

七彩虹主機板在BIOS方面進步不小：各個介面都可以監控到處理器和記憶體的溫度、頻率、電壓等資訊；和4大主機板廠商一樣也有自定義風扇溫度曲線；Resizable BAR，AVX512的開關選項都有支援。

▼

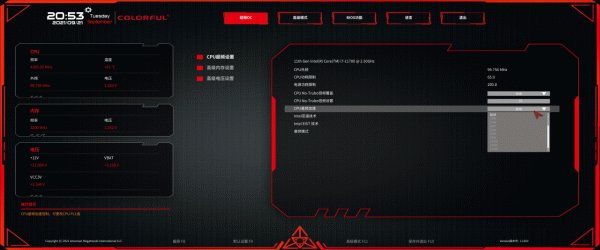

在超頻設定中的CPU基頻加速可以選擇處理器的功耗牆，另外在EZ BIOS介面也有預設、效能以及節能三種模式可以選擇，當然提升的幅度並不會很大。

▼

B560已經可以支援記憶體超頻，所以詳細看看記憶體選項：由於是原生3200的記憶體，所以預設下就是3200的頻率，有3種模式可以選擇：預設模組，使用者設定模組，如果記憶體支援XMP，還會有XMP模組。預設模組和XMP模組都不能更改頻率；使用者設定模式可以置頻率以及時序小參。但沒有Gear模式的選項，支援的記憶體頻率不是很高，還要很大的提升空間。
