飛行時間質譜儀是用電場加速帶電粒子，後進入分析器，分析器是一根長、直的真空飛行管組成。我們還是用例題說明。

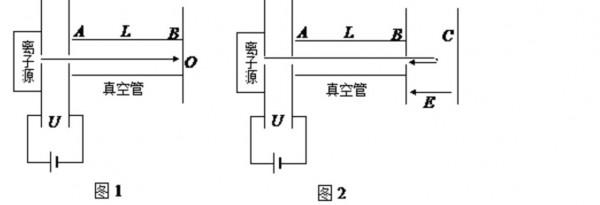

飛行時間質譜儀可透過測量離子飛行時間得到離子的荷質比q/m。如圖1，帶正電的離子經電壓為U的電場加速後進入長度為L的真空管AB，可測得離子飛越AB所用時間t1。改進以上方法，如圖2，讓離子飛越AB後進入場強為E（方向如圖）的勻強電場區域BC，在電場的作用下離子返回B端，此時，測得離子從A出發後飛行的總時間t2（不計離子重力） （1）忽略離子源中離子的初速度，①用t1計算荷質比；②用t2計算荷質比。
（2）離子源中相同荷質比離子的初速度不盡相同，設兩個荷質比都為q/m的離子在A端的速度分別為v和v '(v不等於 v '），在改進後的方法中，它們飛行的總時間通常不同，存在時間差 △t。可透過調節電場E使 t=0．求此時E的大小。
解析：這個質譜儀囉哩囉嗦一大堆文字，不免令人心煩。但是讀第二遍就會發現只有電場，是不是稍微鬆口氣？具體到圖1，不假思索，電場中的動能定理qU=½mv²。A到B，媽呀，太簡單了吧，勻速直線運動，L=vt1。所以圖1中的荷質比輕鬆解出來。再看圖2，簡單吧，圖1的基礎上加一個勻變速直線運動(合外力為電場力，來回具有對稱性)。所以求解沒有什麼難度。第二問，很顯然需要知道△t的表示式。勻速直線運動和勻變速直線運動兩部分時間之和再差，應該不難。所以還是我們所說的華麗包裝。再看一道。
飛行時間質譜儀可以對氣體分子進行分析。如圖所示，在真空狀態下，脈衝閥p噴出微量氣體，經鐳射照射產生不同價位(n價)的正離子，自a板小孔進入a、b間的加速電場，從b板小孔射出，沿中線方向進入MN板間的偏轉控制區，到達探測器。已知元電荷電量為e，a、b板間距為d，極板MN的長度和間距均為L。不計離子重力及進入a板時的初速度。
（1）當a、b間的電壓為u1時，在MN間加上適當的電壓u2，為使離子沿直線到達熒光屏，請匯出M、N間所加勻強磁場的磁感應強度B與離子的比荷K（K=ne/m) 的關係式。
（2）去掉偏轉電壓u2，在MN間區域加上垂直於紙面的勻強磁場，磁感應強度B，若進入a、b間所有離子質量均為m，要使所有的離子均能透過控制區從右側飛出，a、b間的加速電壓u1至少為多少？
解析：本題第一問和上題相比難度增加一些，多了一個磁場。但第一問仔細分析，沿直線運動，不難看出就是加速電場和速度選擇器的組合。不再贅述。
再看第二問，不管是偏轉電場還是偏轉磁場，構造直角三角形都是我們解決問題的首選，雙邊界磁場區域帶電粒子的運動更是如此。由直角三角形知識就可以知道軌跡圓的最小半徑。由圓周運動的半徑公式就可以輕鬆得出最小速度。所以最小的加速電壓也就迎刃而解。倒推也是解決問題的常用手段，大家注意體會。
