INSIGNIA影雅是Bestbuy 百思買旗下獨家品牌，主打電視機、空調、藍光播放器、家庭影院、音響產品等消費電子用品。最近充電頭網拿到了該品牌的一款雙A口車充，每個介面都支援12W輸出，總輸出24W，可同時為兩臺裝置進行充電。下面我們將對這款車充進行拆解，看看產品做工如何。
一、奉上影雅24W車充外觀

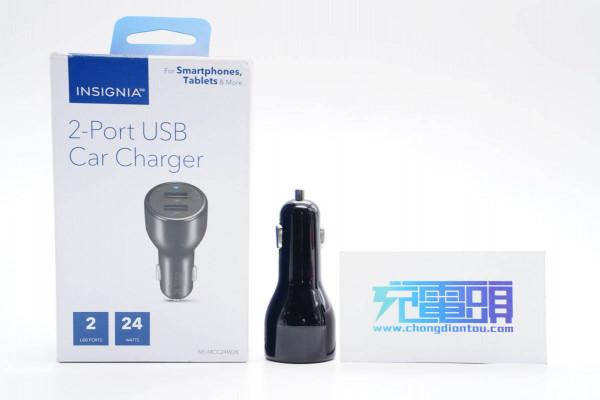

包裝盒藍白配色，正面印有INSIGNIA品牌、車充外觀圖以及介面功率特性標識等。

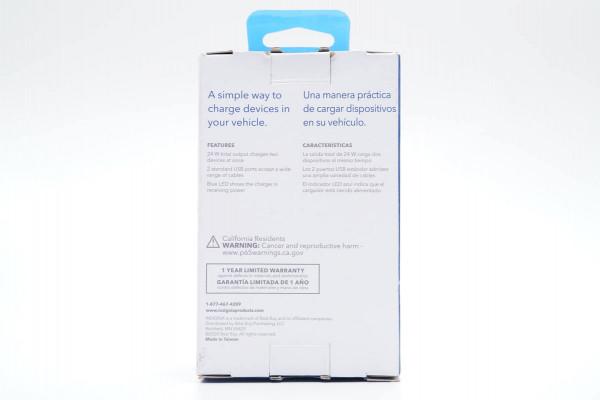

背面印有產品相關特性描述。
包裝內僅有車充。
車充採用PC材質黑色外殼，整體流線型設計，小巧圓潤。

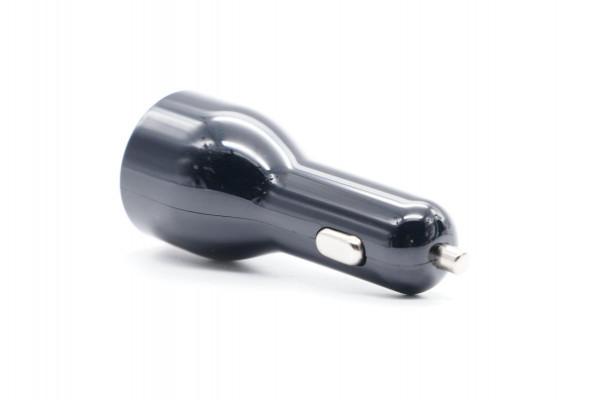

主體外殼高光亮面處理，十分光滑。

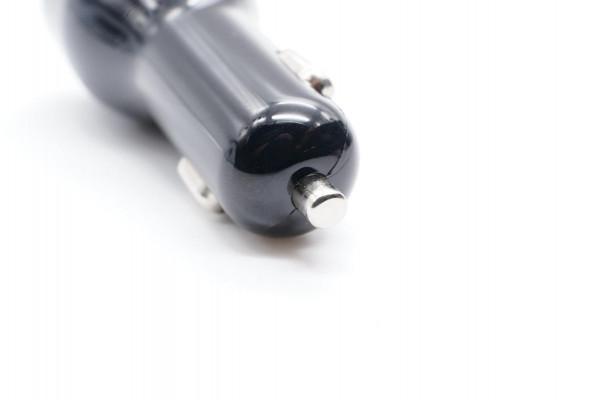

車充正極特寫。

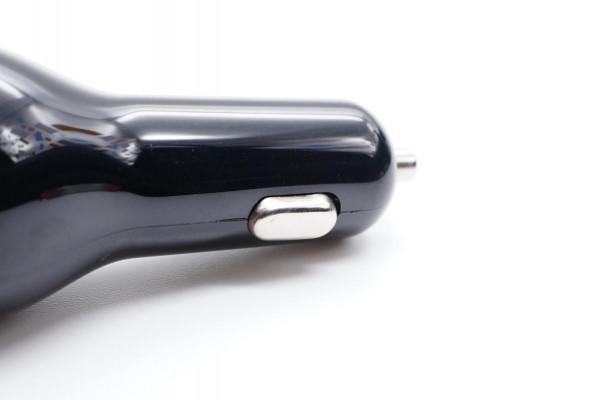

車充負極特寫。

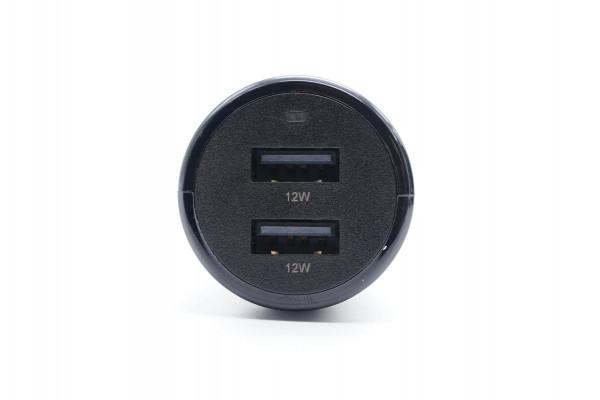

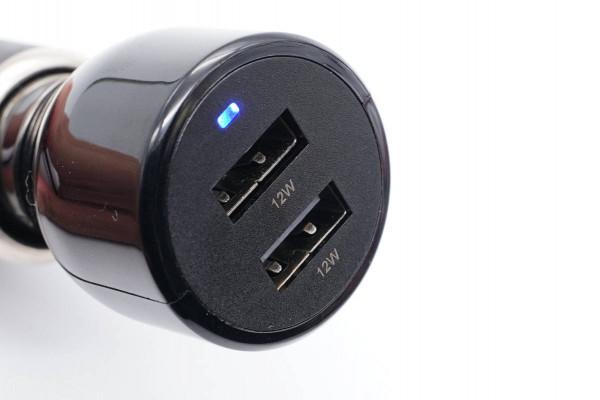

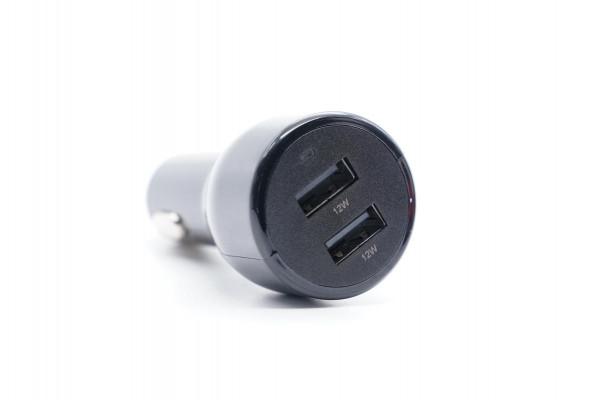

頂面外殼磨砂，配有兩個USB-A口和LED指示燈，介面旁印有12W字樣，
說明了最大輸出功率。
車充拿在手上的直觀感受。

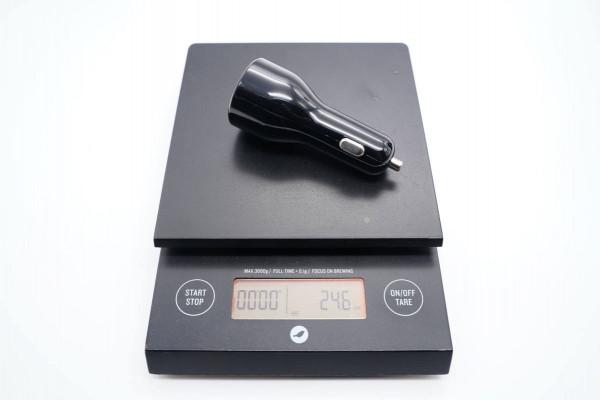

淨重約為25g。
接通電源，LED指示燈亮藍光。
使用ChargerLAB POWER-Z KT002測得USB-A口支援Apple 2.4A、Samsung 5V2A和DCP協議。
測得另一個A口同樣只支援Apple 2.4A、Samsung 5V2A和DCP協議。
二、影雅24W車充拆解
將機身殼拆開，主體外殼超聲波焊接拼裝。

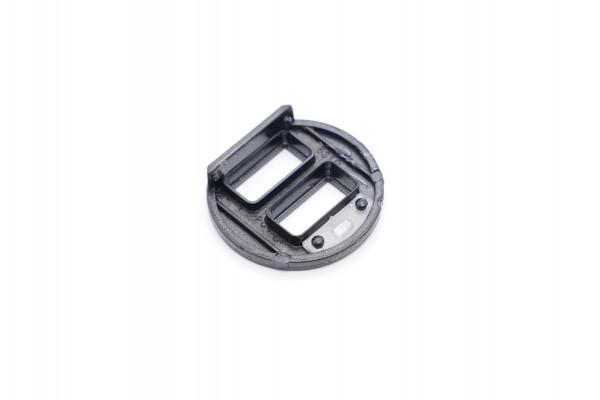

頂部外殼內側固定有導光片。

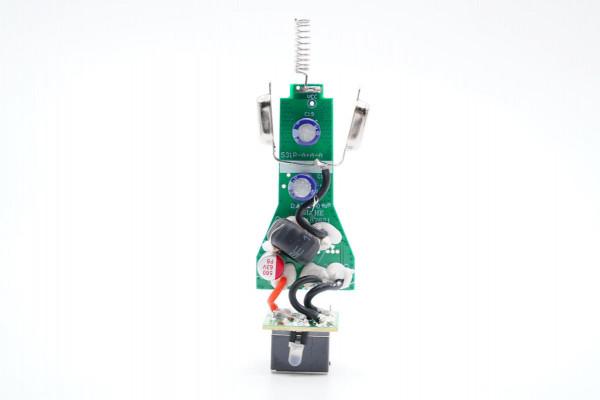

車充由綠黃兩塊小板組成，連線導線打膠加固。

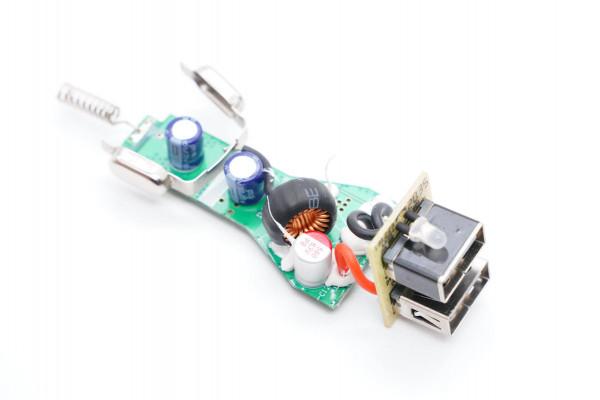

綠色小板正面設有輸入輸出濾波電容以及降壓電感。
背面設有一顆晶片。
正極彈簧特寫。

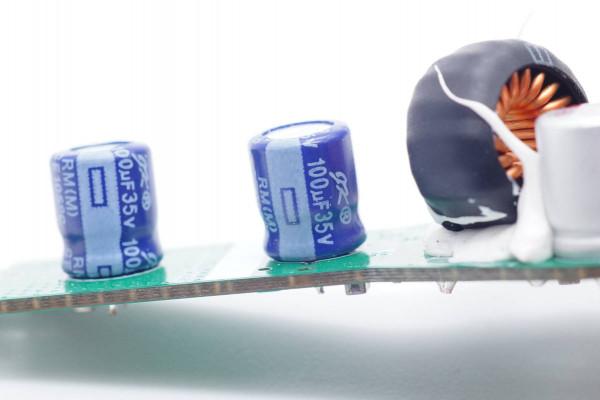

兩顆輸入濾波電解電容均來自軍康，且規格都是35V 100μF。

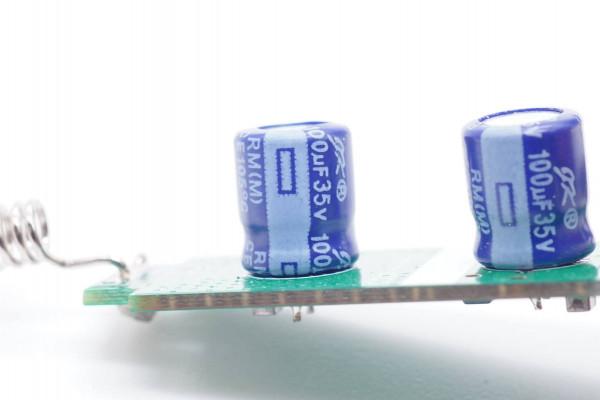

另一顆電容特寫。
負極彈片特寫。

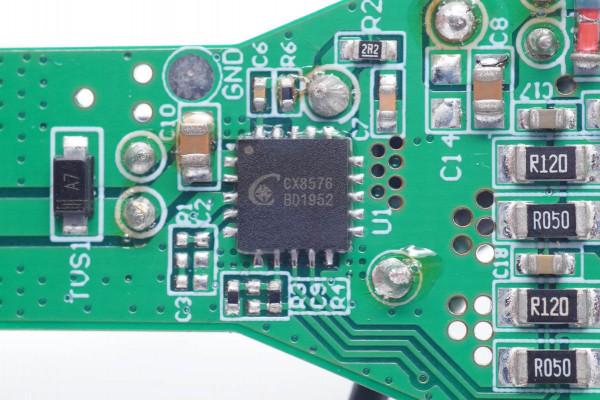

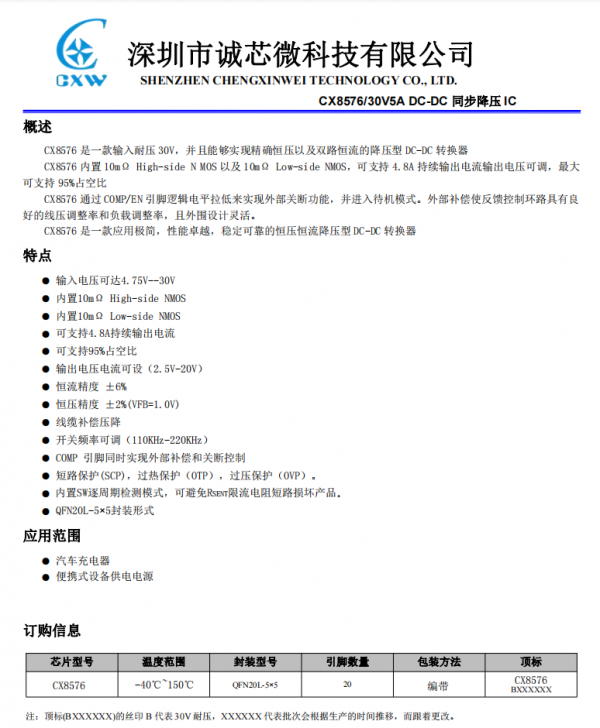

該輸入降壓轉換器採用誠芯微CX8576，這是一款輸入耐壓30V，並且能夠實現精確恆壓以及雙路恆流的降壓型DC-DC轉換器。CX8576內建10mΩ High-side N MOS以及10mΩ Low-side NMOS，可支援 4.8A持續輸出電流輸出電壓可調，最大可支援95%佔空比。
CX8576是一款應用極簡，效能卓越，穩定可靠的恆壓恆流降壓型DC-DC轉換器。CX8576透過COMP/EN 引腳邏輯電平拉低來實現外部關斷功能，並進入待機模式。外部補償使反饋控制環路具有良好的線壓調整率和負載調整率，且外圍設計靈活。
充電頭網拆解了解到，倍思100Ｗ數顯車充、倍思24W雙USB-A口數顯車充、 倍思45W 1A1C快充車充、倍思65W 1A1C快充車充也採用了誠芯微CX8576。此外誠芯微快充方案還可應用在熱門20W快充上，並被派凡20W PD快充小燈籠旅行充電器、第一衛20W快充小冰粒充電器、飛利浦新款迷你20W PD快充充電器、羽博20W 1A1C快充充電器等數十款產品採用。

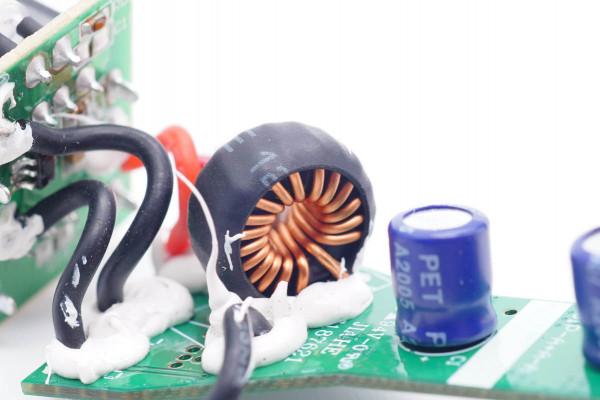

降壓電感外套絕緣管，並且打膠加固。

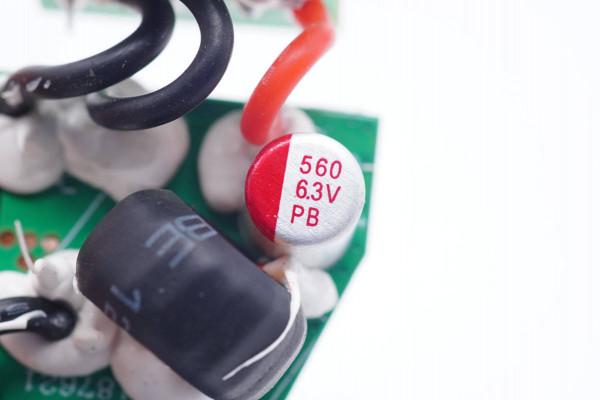

輸出濾波固態電容特寫，規格為6.3V 560μF。
黃色小板上設有指示燈和USB母座。
指示燈特寫。
USB-A母座包裹膠帶絕緣防塵。

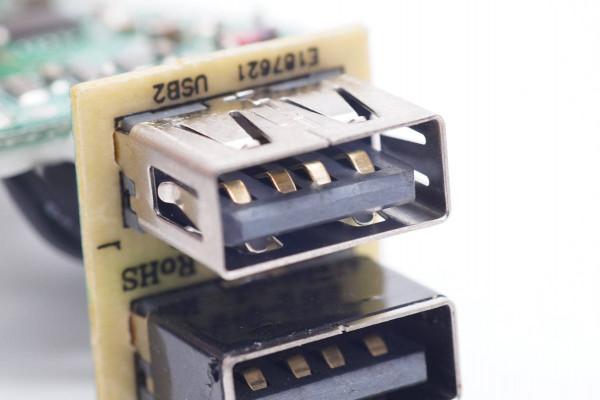

另一個A口母座特寫。

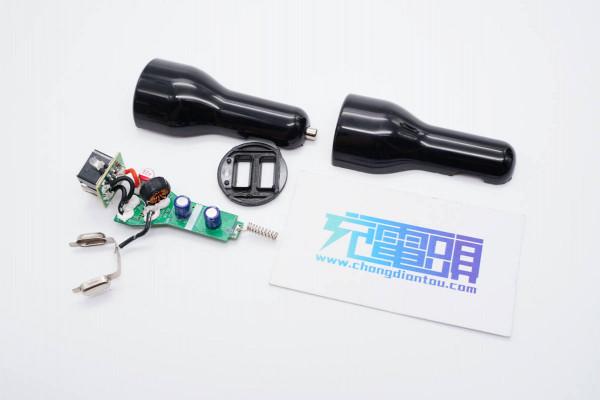

全部拆解完畢，來張全家福。
充電頭網拆解總結
Bestbuy 百思買影雅這款車充能夠同時給兩臺裝置充電，適合大眾使用。充電頭網透過拆解了解到，車充內建方案可不一般，其採用誠芯微CX8576降壓方案，同步整流降壓為兩個介面輸出5V恆壓。
誠芯微CX8576是一顆效能非常強悍的降壓晶片，支援2.5-20V寬範圍電壓輸出，百瓦快充產品都能應用。晶片另一大優點就是整合度非常高，可以有效精簡電路降低成本，對於實現產品小型化也很有幫助。
