一、開關電源電路原理圖

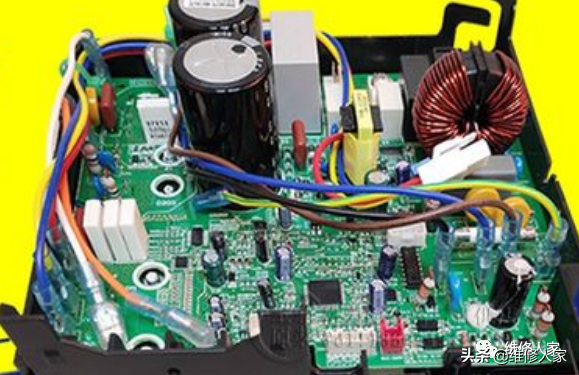

格力變頻空調30148240主機板開關電源電路晶片採用P1027P65(U121)，如下圖所示。
上電後，AC220V經整流濾波後輸出+310V直流電，透過開關變壓器T121的①-②繞組加到U121的⑤腳，U121內部的振盪電路起振，內部的MOSFET管工作於開關狀態，當MOSFET管導通時，T121的①-②繞組儲能；當MOSFET管截止時，T121各繞組的感應電壓極性反轉，整流二極體D123~D125導通，,輸出+5V、+12V、+15V電壓。
二、電路維修要點
1、圖中A、B、C、D點電壓是判斷電路是否正常的關鍵點：
A點是電源晶片U121③腳的過欠壓保護檢測點，正常電壓0V~4V，當此腳電壓小於0V或大於4V時晶片保護；
B點是直流母線電壓檢測點，正常值約為1.91V。當此點輸出低電平時，會顯示故障程式碼“PL”(直流母線電壓過低保護)，若此點電壓過高時，會顯示故障程式碼“PH”(直流母線電壓過高保護)；
C點正常電壓是7.9V~8.9V，該電壓是晶片的供電端，U121有(1)腳外接二次供電迴路，若二次供電迴路中斷，會造成①腳電壓不夠，指示燈閃爍，主機板上的5V電壓及CPU的+3.3V供電波動；
D點電壓穩定在2.5V左右。
2、若電阻R122、R127、R126阻值變小，會引起檢測點電壓升高；反之，會引起檢測點電壓降低；R123阻值變大，則電壓升高；R123阻值變小，則電壓降低。
3、C1214、D121及R141、R143~R145組成的尖峰電壓吸收回路，主要是保護電源晶片的安全。若D121開路，易導致U121過壓損壞。若發現U121炸裂，則需檢查尖峰電壓吸收電路。
三、常見故障維修例項
例1：一塊30148240主機板用檢測儀測試，顯示故障程式碼"PL”(直流母線電壓過低保護)。
分析檢修：根據故障程式碼分析，判斷故障出在直流母線電壓檢測電路中。上電，測得CPU的29腳電壓為0V，而正常值約為1.91V。檢測電阻R201、R203，發現已開路，換新後故障排除。
例2：一塊30148240型主機板通電後主板上的三個指示燈不停地閃爍。
分析檢修：根據現象分析，懷疑U121的二次供電迴路不正常。該電源晶片二次供電迴路由T121的③-④繞組、整流二極體D122，濾波電容C122、限流電阻R124等元件組成。正常時，U121的①腳電壓約為8.5V。
開機，測量U121的①腳電壓為0V，明顯異常。測量C122兩端電壓仍為0V，判斷D122開路或擊穿，但實測D122正常。繼續檢查，發現T121的③-④繞組已開路。換新後故障排除。
例3：用檢測儀模擬室內機並啟動室外機主機板，檢測儀顯示故障程式碼“E6”。
分析檢修：檢測儀顯示故障程式碼“E6”，而“E6”的含義是表示通訊故障，顯然故障出在室外機主機板上。首先測量+310V電壓正常，但開關電源輸出的+5V、+12V、+15V均為0V，這說明開關電源未工作。測量U121的供電端及各檢測端電壓，發現U121的③腳電壓為5.1V，已高於過壓保護閾值。經查，電阻R123的阻值已由18kΩ增至50kΩ，更換R123後試機，故障排除。
