門禁用的電鎖的種類及其各自的特性

門禁常用的電鎖有：電插鎖，磁力鎖，電鎖口，電控鎖等。（按使用普及率排序）

(1)電插鎖：

有的人也叫他“陽極鎖”，其實他只是“陽極鎖”的一種，即 停電開門的電鎖。因為按照消防要求，火災時，大樓會自動切斷電源，電鎖應該開啟，方便人員逃生，所以大部分電鎖是斷電開門的。

四線電插鎖

電插鎖看電線分為 兩線電插鎖，四線電插鎖，5線電插鎖，8線電插鎖。

兩線電插鎖：有兩條電線，紅色和黑色，紅色接電源+12VDC 黑色接GND。斷開任何一根線，鎖頭縮回，門開啟。兩線電鎖，設計比較簡單，沒有微控制器控制電路，鎖體容易發熱燙手，衝擊電流比較大，屬於價格比較低的低檔電插鎖。

四線電插鎖：有兩條電線，紅色和黑色，紅色接電源+12VDC 黑色接GND。還有兩條白色的線，是門磁訊號線，反映門的開和關狀態。它透過門磁，根據當前門的開還是關狀態，輸出不同的開關訊號給門禁控制器做判斷，例如 門禁的非法闖入報警 門長時間未關閉等功能都依賴這些訊號做判斷，如果不需要這些功能，門磁訊號線可以不接。四線電插鎖採用微控制器控制器，發熱良性，帶延時控制，帶門磁訊號輸出，屬於價效比好的常用型電鎖。

電插鎖上的關門延時設定

所謂帶延時控制，就是鎖體上有撥碼開關，可以設定關門的延時時間。通常可以設定為 0秒，2.5秒，5秒，9秒。每個廠家的鎖分幾檔延時略有不同。

請注意這個延時 和 門禁控制器和門禁軟體設定的開門延時 兩個概念不一樣。

門禁控制器和門禁軟體設定的是“開門延時”，或者叫“門延時”，是指電鎖開門多少秒後自動合上。

電鎖自帶的延時，是關門延時，是指門到位多久後，鎖頭下來，鎖住門。一般門禁系統都是要求門一關到位，鎖頭就下來，把門關好。所以，電鎖延時預設設定成0秒。而有些門，地彈簧不好，門在關門位置前後晃盪個幾下，門才定下來，這個時候如果設定成0秒，鎖頭還沒有來得及打中鎖孔，門就晃盪過去了，門在晃盪回來會把已經伸出來鎖頭撞歪，這種情況就可以設定一個關門延時，使門晃盪幾下後，穩定下來，鎖頭再下來，關閉門。

5線電插鎖：

和四線電插鎖的原理是一樣的，只是多了一對門磁的相反訊號，用於一些特殊場合，正式場合反而麻煩，工程師要測試該用哪一對。

紅黑兩條線是電源。還有 COM NO NC 三條線，NO 和 NC 分別和 COM 組成兩對 訊號相反（一組閉合訊號，一組開路訊號）。門被開啟後，閉合訊號變成開路訊號，開路訊號的一組變成閉合訊號。

8線電插鎖：
原理和5線電插鎖一樣。只是除了門磁狀態輸出外，還增加了鎖頭狀態輸出。即，鎖頭是不是伸出來訊號不一樣。

電插鎖：通常用於 玻璃門 ，木門等。

優點：隱藏式安全，外觀美觀，安全性好，不容易被撬開和拉開。

缺點：安裝時要挖鎖孔，比較辛苦。

備註：有些玻璃門沒有門檻（即門框也是玻璃的），或者玻璃門面的頂部沒有包邊，需要買無框玻璃門附件來輔助安裝。附件的費用由於產量不高，費用不低。

電插鎖帶無框玻璃門附件安裝後 樣圖

(2)磁力鎖：

又叫 電磁鎖，是一種依靠電磁鐵和鐵塊之間產生的吸力來閉合門的電鎖。

磁力鎖也是一種斷電開門的電鎖。

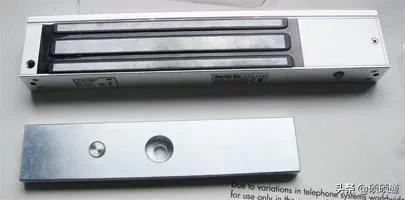

磁力鎖

磁力鎖的固定用配件和螺絲（鎖裡原配好了）

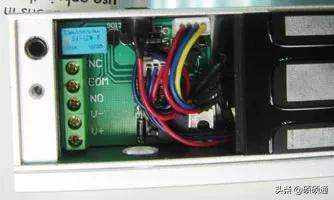

磁力鎖內的接線端子

有些磁力鎖是帶門狀態（門磁狀態）輸出的，你仔細觀察接線端，除電源 接線端子外，還有 COM NO NC 三個接線端子，這些接線端子的作用可以根據當前門是開著還是關著，輸出不同的開關訊號給門禁控制器做判斷，例如 門禁的非法闖入報警 門長時間未關閉等功能都依賴這些訊號做判斷，如果不需要這些功能，門狀態訊號端子可以不接。

磁力鎖通常用於木門，防火門。

優點：效能比較穩定，返修率會低於其他電鎖。安裝方便，不用挖鎖孔，只用走線槽，用螺釘固定鎖體即可。

缺點：一般裝在門外的門檻頂部，而且由於外露，美觀性 和 安全性都不如隱藏式安裝的電插鎖。價格和電插鎖差不多，有的會略高一些。

由於吸力有限，通常的型號是 280公斤力的，這種力度有可能被多人同時，或者力氣很大的人忽然用力拉開。所以，磁力鎖通常用於辦公室內部等一些防君子不防小人的非高安全級別的場合。有些安全場合，例如”監獄“，如果用到磁力鎖，會定做抗拉力 500公斤以上的磁力鎖。

磁力鎖安裝好後 樣圖

(3)電鎖口：（電鎖釦）

也有的人叫他“陰極鎖”，其實不對，他只是其中一個型號是陰極鎖的一種。
它安裝在門的側面，必須配合機械鎖使用。

優點：價格便宜。有停電開和停電關兩種。

缺點：衝擊電流比較大，對系統穩定性影響大，由於是安裝在門的側面，佈線很不方便，因為側門框中間有隔斷，線不方便從門的頂部透過門框放下來。鎖體要挖空埋入，安裝比較吃力。不刷卡，透過球形機械鎖也能開門，降低了電子門禁系統的安全性和可查詢性。能承受的破壞力有限，可能一腳可以踹開，原則上，我不建議大家使用這種電鎖。

(4)電控鎖：

主要用於 小區單元門，銀行儲蓄所二道門等場合。也可以用門內鎖上的旋鈕或者鑰匙開啟。

電控鎖

缺點：衝擊電流較大，對系統穩定性衝擊大，開門時“啪”的一聲，噪音比較大。安裝不方便，經常需要專業的焊接裝置，點焊到鐵門上。施工時要注意，開門延時不能長，只能設定在1秒鐘以內，如果時間長，有可能引起電控鎖發熱損壞。

針對這些缺點，新款的“靜音電控鎖”簡稱 “靜音鎖”，有的人又叫 “電機鎖”，被設計出來，他不再是利用電磁鐵原理，而是驅動一個小馬達來伸縮鎖頭。

靜音鎖（電機鎖）

其他電鎖，例如 玻璃門夾鎖，磁力鎖中的上下吸合的鎖，等電鎖由於用量不大，有的還面臨淘汰，這裡就不介紹了。

門禁常用開門按鈕的種類和選型

門禁常見的進出門方式有兩種：

1 刷卡進入，出門時也刷卡。我們通常稱為“雙向門禁”或者“雙向讀卡”，這種方式的優點是 安全性級別較高，一般也不準人隨便出，出去的人都有記錄可以查詢，知道誰何時出了哪道門。

2 刷卡進入，出門時不用刷卡，按一下開門按鈕就可以開啟電鎖出門。我們通常稱為“單向門禁”或者“單向讀卡”，這種方式的優點在於，便捷，出門方便，這種方式比第一種方式 使用更方便，安全性略低（防外人不防內部人員），成本更低，這種方式的普及程度更廣，出於價效比考慮，大多數辦公門禁的內部門都採用這種模式。

這種模式用到的“出門按鈕”或者叫“開門按鈕”是門禁裝置的一個組成部分。

出門按鈕的原理，其實就是一個門鈴按鈕的原理，按下時，內部兩個觸點導通，鬆手時按鈕彈回，觸點斷開。所以，有些工程中有人就直接採用門鈴按鈕來做出門按鈕也是可以的。只是門鈴按鈕通常會印刷一個“鈴鐺”的圖案在上面。

按材質來分：可以分為 塑膠按鈕 和 金屬按鈕。塑膠按鈕便宜，耐用，看起來沒有金屬按鈕高檔。金屬按鈕，看起來高檔，使用壽命沒有塑膠按鈕長，但是也可以用很多年，觸感會更用力一些。

按大小來分：可以分為 86底盒按鈕 （我們通常牆上的電源插座，日光燈開關的底盒就是86底盒）和 小型按鈕（小型按鈕尺寸有很多總，外形要比86底盒按鈕漂亮一些，但是沒有86底盒按鈕大氣和標準）。

86底盒的塑膠按鈕	86底盒的金屬按鈕	小型金屬按鈕

選型建議：

如果是標準化大廈弱電施工，建議採用86底盒按鈕。

如果裝修格局以高檔，華麗為風格，建議採用金屬按鈕。

如果裝修風格以實用 簡潔 低成本為原則的話，建議採用塑膠按鈕。

有些位置不方便安裝86底盒，安裝空間比較小，例如不鏽鋼門框上（假如門框以外都是玻璃），建議安裝小型按鈕。
