我們在用軟體的時候，經常會碰到一些構件，不用畫圖，可以利用軟體已經有的程式碼計算出另外構件的工程量，今天在這裡給大家分享這種技巧，並且把窗臺板假設成現澆混凝土窗臺板，讓大家更深入地掌握這種軟體技巧。
一、圖紙介紹

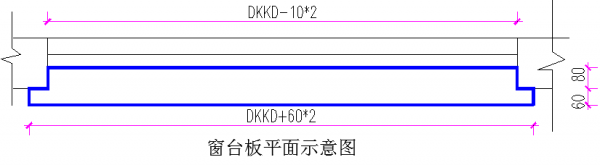

2號辦公樓窗臺板的平面示意圖如圖1所示。
圖1

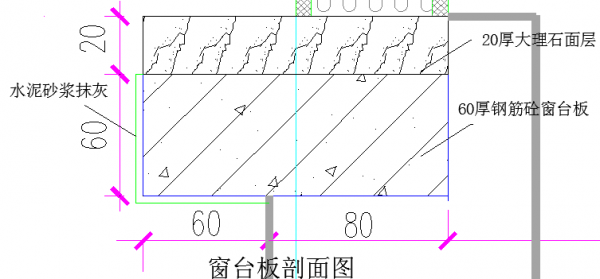

我們假定是在現澆窗臺板的基礎上增加大理石窗臺板，其剖面圖如圖2所示。
圖2
窗臺板要計算哪些工程量
我們先來列一下窗臺板要計算哪些工程量，並分析怎樣用洞口寬度來代替。
（一）面積與體積怎樣計算？
有些地區窗臺板的工程量是按面積算的，有些地區則是按體積算的，在這裡我們給大家都算一遍，下面我們按照圖3給出的條件來計算。圖中DKKD=洞口寬度。
圖3
按照圖3給出的條件，現澆混凝土窗臺板的面積計算如下：
窗臺板面積=（DKKD-0.01*2）*0.08+（DKKD+0.06*2）*0.06
體積就是在面積的基礎上乘以窗臺板的厚度。
窗臺板體積=（DKKD-0.01*2）*0.08*0.06+（DKKD+0.06*2）*0.06*0.06
模板面積怎樣計算

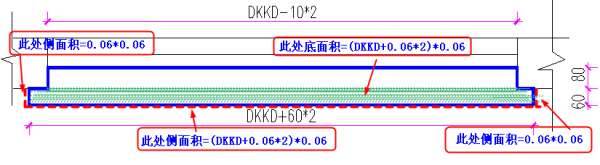

根據圖1和圖2我們可以分析出，窗臺板的模板面積要計算凸出牆外部分的底模板和凸出牆外部分的側模板，具體計算過程如圖所示。
圖4
圖4中紅色虛線表示的是側面模板面積，綠色陰影表示的是底面模板面積。
那麼窗臺板模板面積計算就是：
模板面積=(DKKD+0.06*2)*0.06+(DKKD+0.06*2)*0.06+0.06*0.06*2
窗臺板抹灰面積
窗臺板的抹灰面積，也是凸出牆面部分底面與側面，與前面計算的模板面積是相同的，計算公式如下：
窗臺板的抹灰面積=(DKKD+0.06*2)*0.06+(DKKD+0.06*2)*0.06+0.06*0.06*2
（四）20厚大理石面層

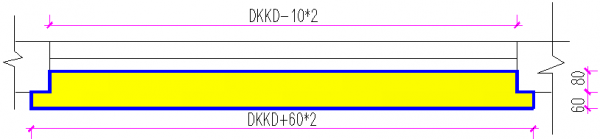

根據圖2可知，大理石面層覆蓋整個鋼筋混凝土頂面，所以大理石面積就是窗臺板面積，黃色區域為大理石面積，如圖5所示。
圖5
窗臺板的面積，我們在前面已經講過，計算公式為：
大理石面層面積=（DKKD-0.01*2）*0.08+（DKKD+0.06*2）*0.06
軟體處理
在軟體裡，我們在窗裡計算窗臺板，在窗的做法裡直接套用，過程如下：

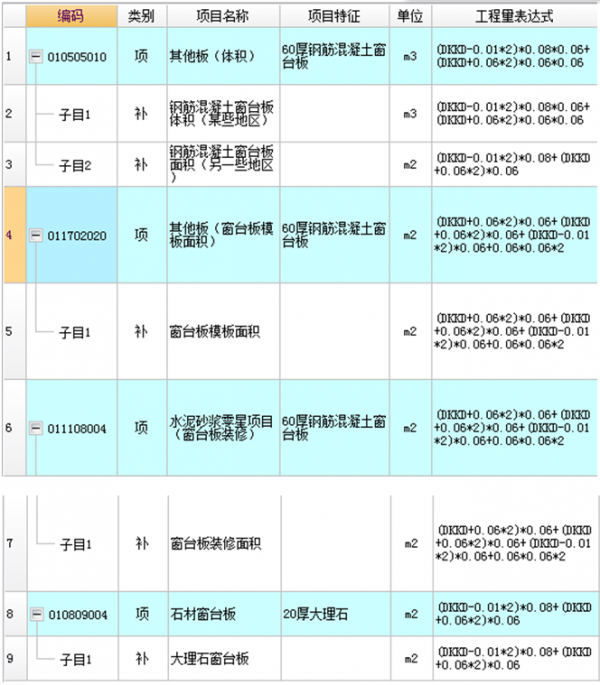

在定義窗的時候，把窗臺板的工程量輸入，如圖6、圖7所示
圖6
圖7

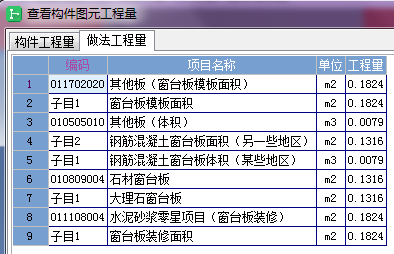

只需把窗畫上，彙總計算後，檢視工程量，窗臺板的量軟體會算出，如圖8、圖9所示。
圖8
圖9
案例總結
- 在使用軟體的時候，如果遇到畫了圖會影響別的工程量，我們就採用程式碼的方法解決最簡單。
- 有時候利用程式碼比畫圖更簡單，我們就選擇利用程式碼解決，用軟體是解決效率問題，不一定要全部用畫圖的方法。
