01 配電盤櫃安裝

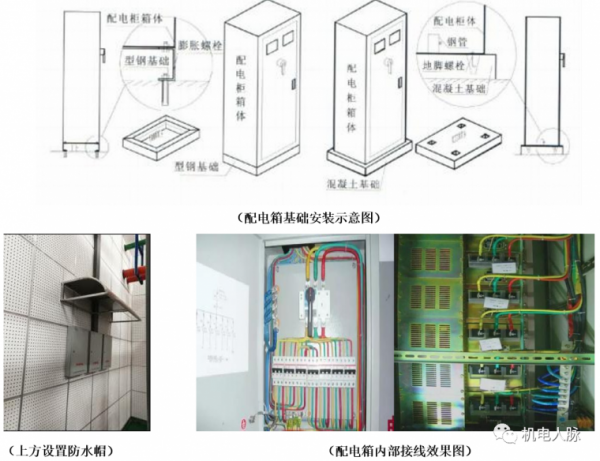

1.1 配電盤櫃安裝要點
1）配電櫃安裝應橫平豎直，高度一致，固定可靠。
2）導體分色一致，成排導線平行、順直、整齊，分迴路綁紮固定牢固，綁紮帶間距均勻。

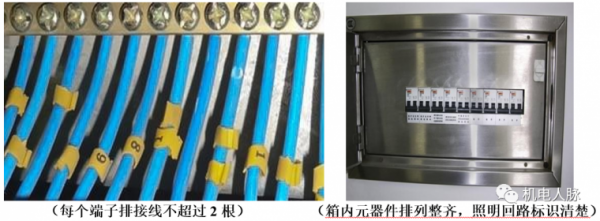

3）每個裝置端子接線不應多於兩根線，不同截面的兩根導線不得插接在一個端子內。

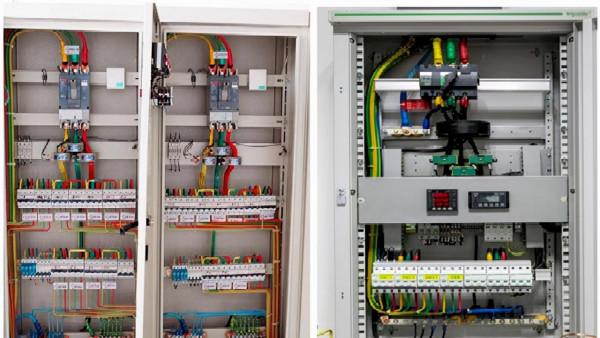

4）箱內N排、PE排、N線、PE線經匯流排配出，標識清晰，導線入排順直美觀。

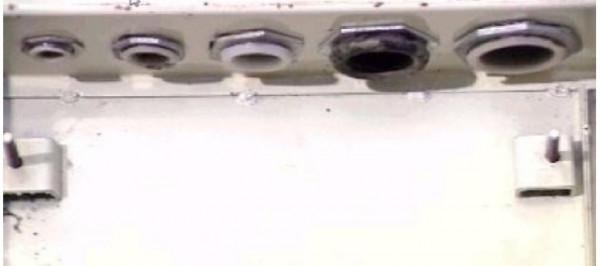

5）進出線開口與導管管徑匹配，並應有護口，不從側面進線。
6）金屬線槽引入時，箱體開孔大小和線槽應匹配，護口措施得當。

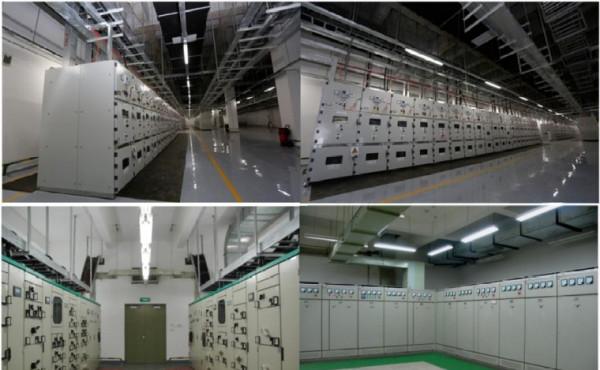

7）配電屏安裝整齊，接線正確。接地可靠；交接試驗合格。
8）配電間內整潔，電纜敷設整齊絕緣地毯鋪設到位，燈具安裝正確。
9）高低壓配電裝置及裸母線的正上方不應安裝燈具。
1.2 標識
1）開關、迴路標識清晰，規整，系統圖清晰，貼上牢固。
2）配電箱、櫃標識牌清晰。
3）接地標識清晰。
02 母線、橋架及配管安裝
2.1 母線安裝：
2.1.1 水平安裝

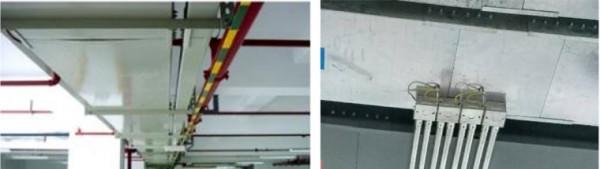

1）插接母線組裝前應對每段的絕緣電阻阻值進行測定，用 1000V 兆歐表遙測相間、相對地的絕緣電阻值均應大於20MΩ。
2）插接母線各段間連線應保持母線與母線對準，外殼與外殼對準，自然地而不應強行組裝，不使母線或外殼承受額外應力。

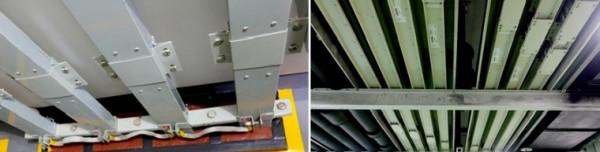

3）插接母線的金屬外殼等外露可導電部分應與保護導體可靠連線，且全長不得少於兩處與保護導體可靠連線，有跨接要求的兩端應跨接地線牢靠。
4）母線敷設長度超過40m時，應設伸縮節；穿越防火牆、樓板時，採取的防火隔離措施應嚴密。

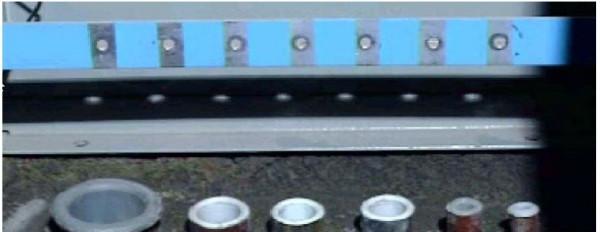

5）吊杆上下備母，且下備雙母，平墊、彈墊齊全，母線與吊杆橫擔間應採取壓板固定方式。
2.1.2 垂直安裝

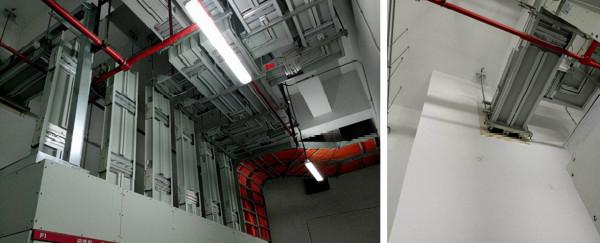

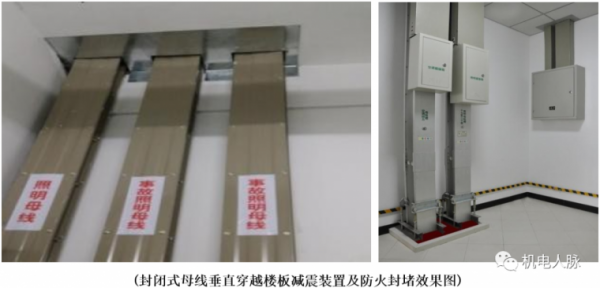

過樓板處設擋水臺，擋水臺口角方正，距地高度以50mm 為宜。垂直敷設支撐在樓板處應採取專用彈簧減振支撐，減振裝置與插接母線垂直，安裝應牢固。穿樓板處應進行防火封堵。
2.2 橋架安裝：
2.2.1 金屬梯架、托盤和槽盒本體之間的連線應牢固可靠，與保護導體的連線應符合下列規定：
1）梯架、托盤和槽盒全長不大於30m時，應不少於2處與保護導體可靠連線，全長大於30m時，每隔20~30m應增加連線點，起始端和終點端均應可靠接地；
2）非鍍鋅梯架、托盤和槽盒本體之間連線板的兩端應跨接保護聯結導體，保護聯結導體的截面積應符合設計要求。
3）鍍鋅梯架、托盤和槽盒本體之間不跨接保護聯結導體時，連線板每端不應少於2 個有防松螺帽或防松墊圈的連線固定螺栓。
4）當直線段鋼製或塑膠梯架、托盤和槽盒長度超過30m，鋁合金或玻璃鋼製梯架、托盤和槽盒長度超過15m時,應設定伸縮節；當梯架、托盤和槽盒跨越建築物伸縮縫時，應設定補償裝置。

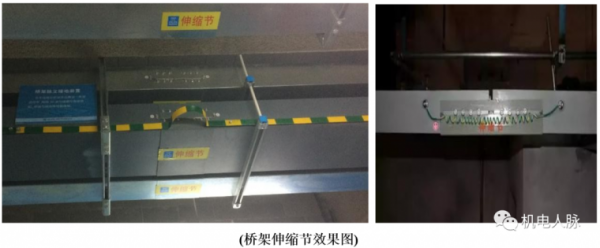

2.2.2 在進出箱、櫃拐角、轉彎和變形縫兩端及丁字接頭的三個端點 500mm以內應設定支撐點，且吊杆距離線槽接縫間距一致。橋架在經過伸縮縫或直線超過30m應設定伸縮節。伸縮節兩端各設定一個支架，距離伸縮節端部距離不大於500mm。
橋架穿越防火分割槽，應進行防火封堵。橋架不應在樓板中連線，蓋板應錯開 200~300mm，以便防火封堵，同時穿越樓板時周圍應加防水臺保護，高度不小於50mm。
2.3 配管安裝

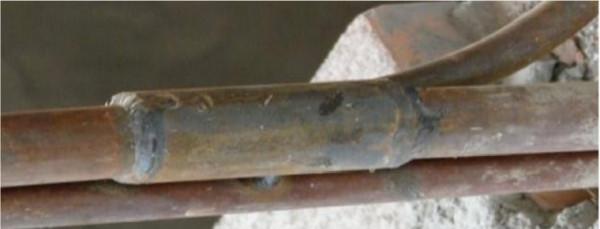

1）金屬導管應與保護導體可靠連線；嚴禁對口熔焊連線，鍍鋅和壁厚小於2mm的鋼導管不得套管熔焊連線。當採用套管熔焊連線時，其套管長度不應小於導管直徑的1.5～3倍，熔焊連線焊縫應密實飽滿，焊接處應塗刷防腐油漆（見圖）。
2）鍍鋅鋼管應採用絲扣連線或套管緊固螺釘連線；非鍍鋅電線管採用絲扣連線或套管焊接。
3）電纜導管的彎曲半徑不得小於電纜最小允許彎曲半徑。
4）剛性導管與箱、盒、櫃連線時，有鎖緊螺母、護口，管口露出鎖緊螺母不宜多於2~3扣。
5）可彎曲金屬導管間和盒間連線採用與導管型號規格相適配的專用接頭，連線要牢固可靠，配專用接地線卡跨接。
6）明裝導管應排列整齊，固定點間距均勻，安裝牢固；在終端、彎頭中點或櫃、臺、箱、盤等邊緣距離150mm範圍內設有管卡。
7）緊定式、扣壓式管線不得用於潮溼露天場所，管路安裝時連線順直，無彎曲塌腰現象。
8）進出箱（盒）的導管應一管一孔，管口露出箱（盒）內長度不大於 5mm，進入落地式配電箱管口應高出基礎面不應小於 50mm，管口應平整光滑；兩根以上排列應整齊、間距應均勻。
9）導管與箱（盒）採用管徑與孔徑相吻合的套接緊定式螺紋接頭連線，按一管一孔排列整齊；連線時，應用緊定扳手擰緊爪形螺母，使其與箱（盒）連線緊密可靠（見圖）。

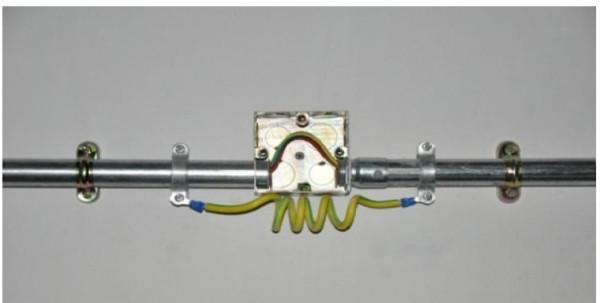

10）導管與箱（盒）間保護聯接導體應採用截面積不小於4mm2的黃綠雙色銅芯軟導線，用專用接地卡連線；保護聯接導體要留有餘量，兩端壓接線鼻子並做搪錫處理；接地卡規格應與導管管徑相匹配，折彎處無明顯的機械損傷（見圖）
