賓士EQC400純電動車無法充電檢修

一輛2019年賓士EQC400純電動新車，該車出現無法充電的故障現象。

故障診斷：該車為新到店的試駕車，當時電量50％左右，第二天對其進行充電時發現，接上充電槍後充電口只有電池指示燈點亮，其他指示燈均不亮，且約5min後電池指示燈也熄滅。試車發現，無論是使用直流快充樁、壁掛式交流充電樁、還是隨車充電槍均無法對其進行充電。使用直流快充樁和壁掛式交流充電樁可以對其他EQC車輛充電，另外，使用該車的隨車充電器可以對另一輛EQC車輛正常充電，因此，首先排除了充電裝置存在故障的可能。

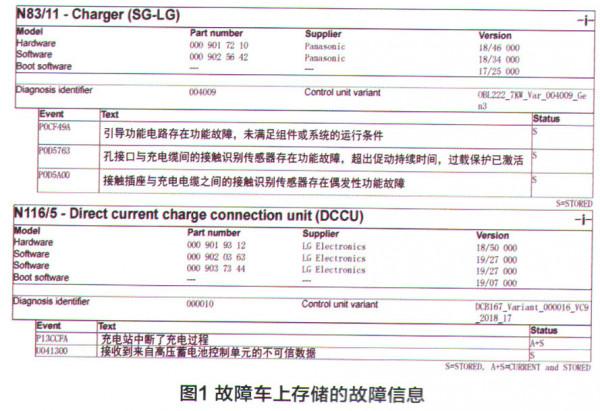

用賓士專用診斷儀（XENTRY）對車輛進行快速測試，結果直流充電連線單元和交流充電裝置中都存有多個故障碼（圖1）:P13CCFA一充電站中斷了充電過程；U041300一接收到來自高壓蓄電池控制單元的不可信資料；P0CF49A一引導功能電路存在功能故障，未滿足元件或系統的執行條件；P0D5763一孔介面與充電電纜之間的接觸識別感測器存在功能故障，已超出促動持續時間，過載保護已啟用；P0D5A00一接觸插座與充電電纜之間的接觸識別感測器存在偶發性功能故障。另外，電池包和DCDC等高壓部件控制單元中未發現故障碼。

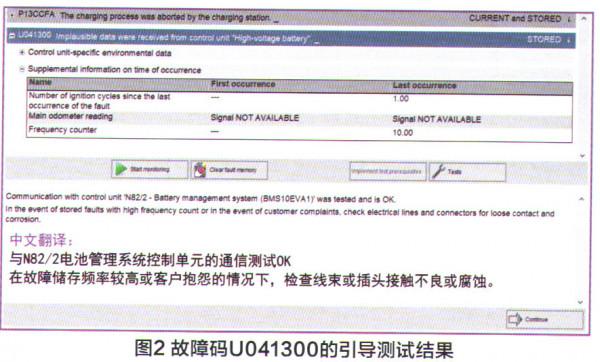

對N116/5控制單元中的故障碼U041300執行引導測試，結果與N82/2的通訊正常（圖2）。

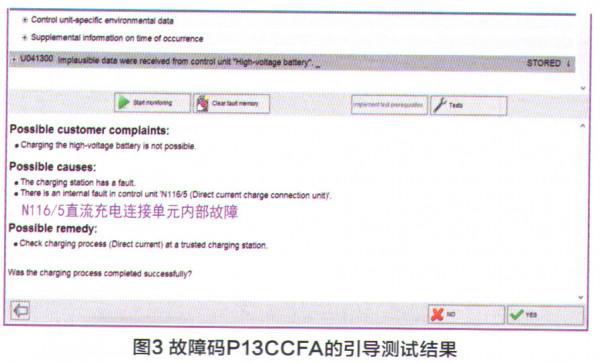

對控制單元N116/5中的故障碼P13CCFA執行引導測試，結果顯示N116/5內部故障（圖3）。

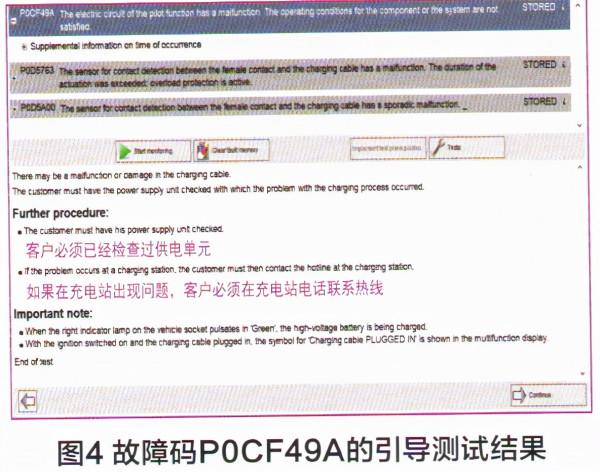

對控制單元N83/11中的故障碼P0CF49A執行引導測試，結果提示應檢查充電樁是否正常（圖4）。

對控制單元N83/11中的故障碼P0D5763和P0D5A00執行引導測試，結果顯示檢查充電口至交流充電器之間的線束（圖5）。

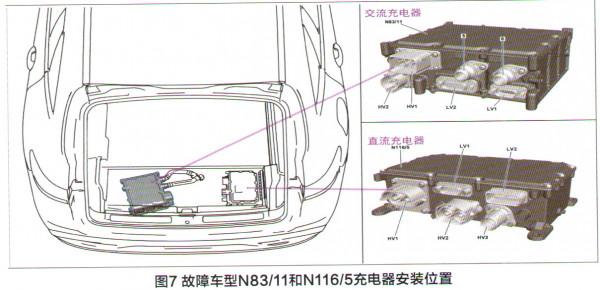

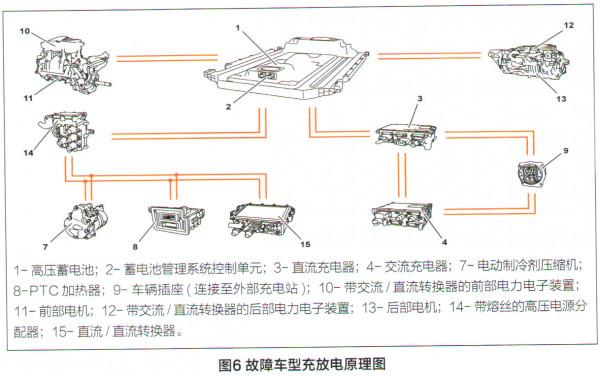

從故障現象和上述故障碼的引導測試結果來看，分析該車可能的故障原有：N116/5內部故障；充電口異常；交流車電器故障；充電口至充電器的線束故障。 在WIS中查詢EQC純電動車型的動力電池充電原理（圖6）：透過車載插座連線至外部充電站，外部電源的直流電由直流充電器對高壓蓄電池進行充電，俗稱快充；外部電源的交流電由交流充電器轉換為直流電，再由直流充電器對高壓蓄電池進行充電，俗稱慢充。兩個充電器分別位於載物艙底板的右下方和左下方（圖7）。

從上述原理得知，直流和交流充電都需要透過直流充電連線單元來完成，結合故障車快充和慢充均無法充電的異常現象，初步判斷N116/5損壞的可能性更大。

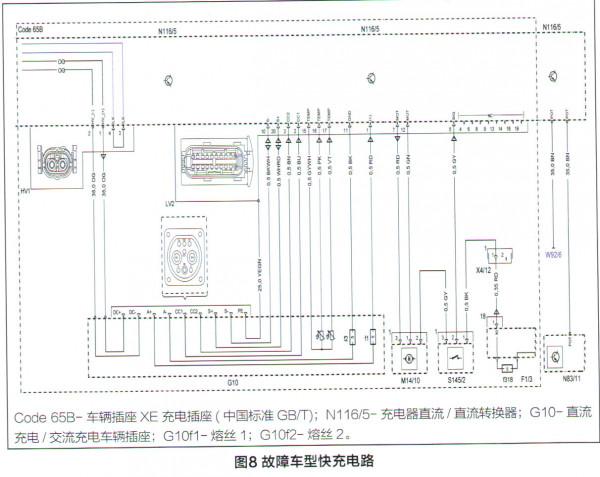

在WIS中查閱直流充電器至快充口的電路（圖8），得知除了兩條高壓充電線之外，還有若干條低壓導線，高壓線束橫截面積較大且有顯眼的橙色絕緣保護套，沿著其走向觀察線束表面，無任何損壞痕跡，暫時排除高壓線束的可能。檢查N116/5至充電口的低壓線路，線路導通良好，且無短路、接觸不良等異常。在此基礎上與正常車輛對調N116/5，但故障依舊存在。

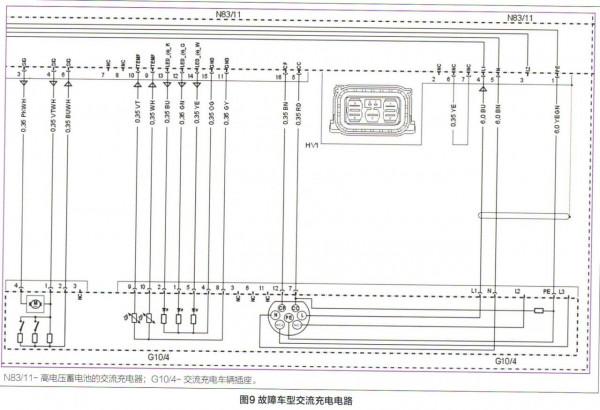

接下來，將診斷重點轉移至檢查慢充電口和交流充電器之間。在WIS中查閱慢充口的電路（圖9），用萬用表測量慢充口至N83/11的低壓線束，無短路、斷路和接觸不良等異常現象；G10/4至N83/11的高壓線束為橙色，沿著該線束走向觀察其表面，無任何損壞痕跡，即高壓線束也正常。此時，需要透過對調充電口和交流車電器才能確認，但這會增加工作量，暫不考慮。

嘗試讀取充電過程的實際值，在充電槍未插入時，充電器的高壓電為345.9V，交流電壓為1V，充電電流為0.2A（圖10）；插上充電槍後，交流電壓升高至233V，但充電電流只有0.4A（圖11），明顯不正常，無法充電。

從上述實際值得知在充電過程中，交流電壓是正常的，但N83/11向N116/5輸送直流電過小。在此，需要注意的是：除了N83/11自身沒有輸出直流電之外，還應該想到動力電池的充電量是由傳動系控制單元控制的，這一點很容易被忽略。

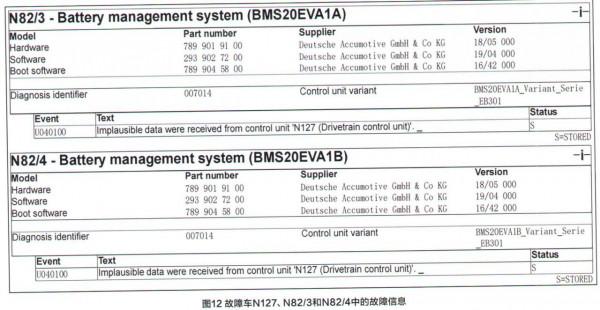

再次檢視XEN丁RY診斷結果（圖12），N82/3和N82/4均儲存了“U040100一接收到來自N127不可信資料”的故障碼，但N127自身沒有故障碼。

任何一個控制單元能夠與外界通訊的前提條件是：控制單元的CAN線、供電和接地正常。但從診斷結果來看，N127的外圍部件工作正常，因此導致N82/3和N82/4出現故障碼的原因很可能是由於N127自身故障。

對故障碼U040100執行引導測試，結果要求對N127進行SCN設碼。刪除故障碼，並繼續在傳到系控制單元中查詢故障點。按引導要求，對N127進行SCN設碼，然後刪除所有故障碼，但故障依舊。

綜合上述檢查，接下來需要透過對調的方法來驗證N127和N83/11的工作狀態。經過比較發現，傳動控制單元N127位於前乘客側腳部空間位置（圖13），拆裝較為簡單，在無更好思路的情況下，嘗試與其他同款正常車對調N127。換上其他車上的N127後，故障車交流和直流充電功能恢復，因此確認故障車上的N127存在內部故障。

換上新的傳動控制單元N127後，該車故障被徹底排除。

維修小結：

純電動汽車與燃油車的區別在於：傳統的內燃機驅動方式被純電力驅動所取代。這就要求維修技師與時俱進，學習和掌握三電系統的工作原理，在遇到故障時能夠了然於胸，根據控制原理確定檢查方向和步驟，直至排除故障。

另外，在本案例中還需要注意的是充電過程中，充電量是由傳動系控制單元N127負責控制。這是本案例中故障診斷的關鍵所在。
