De、DN、D、d、Φ的含義

一、De（External Diameter）指管道外徑，PPR、PE管、聚丙烯管外徑；無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不鏽鋼管等管材，一般採用De標註的，均需要標註管徑外徑×壁厚的形式表示，如De108×4、De159×4.5等。

二、DN（Nominal Diameter）管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值-0.5×管壁厚度。水、煤氣輸送鋼管（鍍鋅鋼管或非鍍鋅鋼管）、鑄鐵管、鋼塑複合管和聚氯乙烯（PVC）管等管材，使用公稱直徑“DN”標註，如DN15、DN50。

三、D一般指管道內徑。
四、d一般指混凝土管內的直徑 。鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）。
五、Φ表示普通圓的直徑；也可表示管材的外徑。在表示管材外徑時應在其後乘以壁厚如：Φ25×3，表示外徑25mm，壁厚為3mm的管材。對無縫鋼管或有色金屬管道，應標註“外徑×壁厚”。例如Φ108×4，Φ可省略。中國、ISO和日本部分鋼管標準採用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示方法為管外徑×壁厚。例如Φ60.5×3.8。

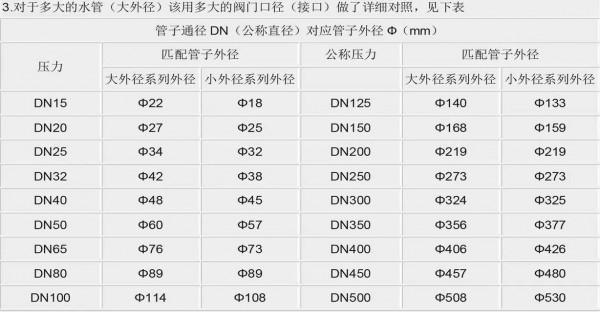

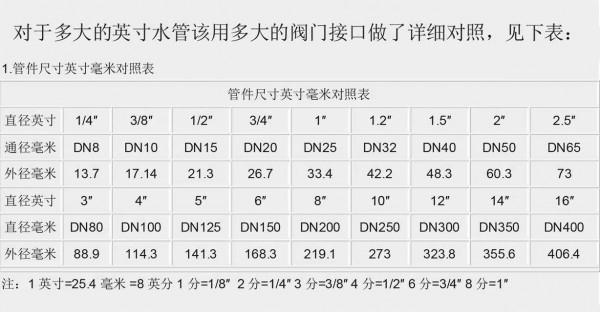

管徑與閥門通徑尺寸對照表

其它說明

公稱直徑(nominal diameter)，又稱平均外徑(mean outside diameter)。為了使管材、管件連線尺寸統一，採用DN表示其公稱直徑（也稱公稱口徑、公稱通徑)。因為單位有公制(mm)及英制(inch)的區分，所以有下列的稱呼方法。

一. 以公制(mm)為基準，稱 DN (metric unit)
二. 以英制(inch)為基準，稱NB(inch unit)
三. DN (nominal diameter) NB (nominal bore) OD (outside diameter)
四. 【例】 鍍鋅鋼管DN50，Sch.20 鍍鋅鋼管NB2”，Sch.20

注：管子表號(Sch．)並不是壁厚，而是壁厚系列。實際的壁厚，同一管徑，在不同的管子標號中其厚度各異。
1938年美國國家怔準協會ANSIB36.10(焊接和無縫鋼管)標準所規定：管子表號(Sch．)是設計壓力與設計溫度下材料的許用應力的比值乘以1000，並經圓整後的數值。
ISO公制標示 ( ISO metric dimension size ) 以Da表示 PVC管，ABS管之管外徑 。以De表示 PP管，PE管之管外徑 。
例如：外徑63mm的塑膠管之公制標示 ( mm dimension size ) 為：Da63 ，是針對PVC管，ABS管而言的。
新型材料和塑膠管用de，注意是小寫的哦。
Dn主要用在鑄鐵管、鍍鋅鋼管和鋼塑複合管上。另外Dn100等同於de110，Dn150等同於de160的管徑。
