米家床頭燈和小米立式無線充的改裝結合

#頭條科技復薪計劃第二期#

1偶然之作，所以圖拍的很少，如果收藏人多會詳細的拍一次

2把米家智慧床頭和無線充結合，減少了床頭櫃的佔用面積

3原料：米家床頭燈2 ，小米立式20w無線充，工具一批，typc線頭

4拆解與安裝

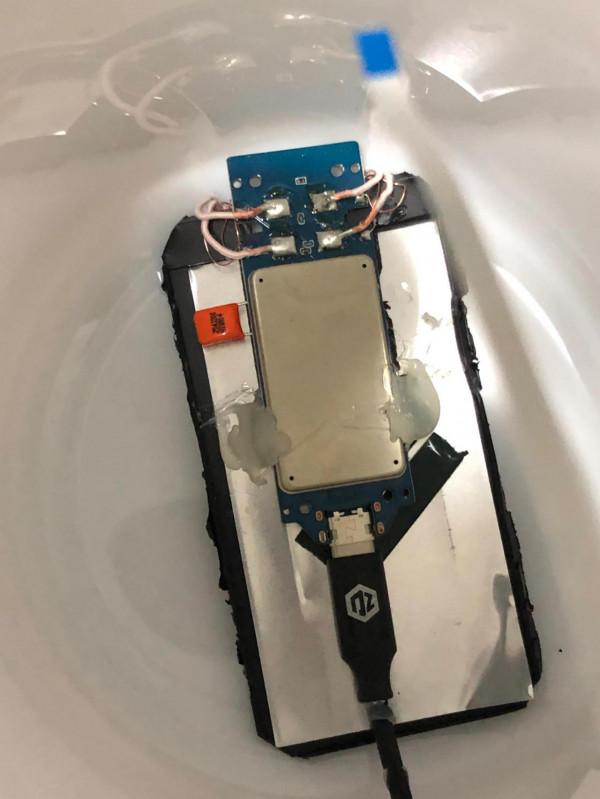

從床頭燈底座開始，此處需用內六角螺絲刀，約3mm頭，其餘不再贅述拆開無線充底座，注意他有很多釦子，不要硬拆，儘可能的用斜口鉗拆除線圈邊上的高地，這樣裝入燈罩後的線圈感應距離才能保證。插入typec 線，把無線充線圈部分裝備用膠槍貼到桶壁上。

5接線：經測試，雖然20w充電座支援12v供電，但是測試後無法進行無線充，猜測是有相關協議的問題，因為沒有接usb d+d-充電線。

最後，透過dcdc12轉5v實現5v充電。加裝12~5dcdc加裝12~5dcdc完工，測試充電和床頭燈功能完美。
