究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

英特爾的11代CPU出來了,相應的主機板也升級到了5系列。雖然英特爾的擠牙膏實在令人不爽,不過5系列的主機板,也多了幾個看點。例如支援了PCIe NVMe 4.0x4 的硬碟,可以讓速度飛馳電掣。還有,B560的主機板終於可以支援記憶體超頻了。這樣就解決了很多中端CPU的尷尬,要想超頻,必須要590主機板,費用就又上去了。而可以超頻的B560主機板,多少緩解了這個問題。

正是懷著這樣的想法,入手了七彩虹的一款B560主機板,型號CVN B560M GAMING PRO V20。同時追求價效比和高品質是DIY們的基本要求。現在的二線廠商們,憑藉低價+堆料之作,給幾個一線廠商極大的壓力了。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

盒子看上去大方簡潔有範,右下角有四個標記,分別是說明英特爾B560主機板,支援英特爾11代CPU,支援英特爾10代CPU,具有RGB系統,看見RGB就開心,不過這個是不是能支援RGB同步呢?後續來看看。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

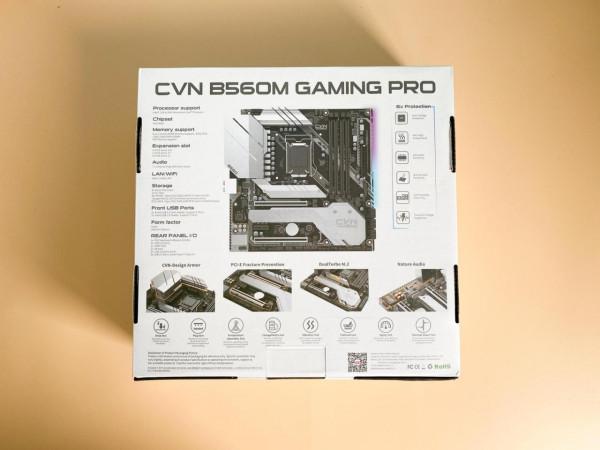

盒子的背面,是各種介面和特色的介紹,恩,全英文,過。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

開啟盒子,上面防靜電袋子,周邊有泡沫包裹防護,下面是紙殼,最下面是配件。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

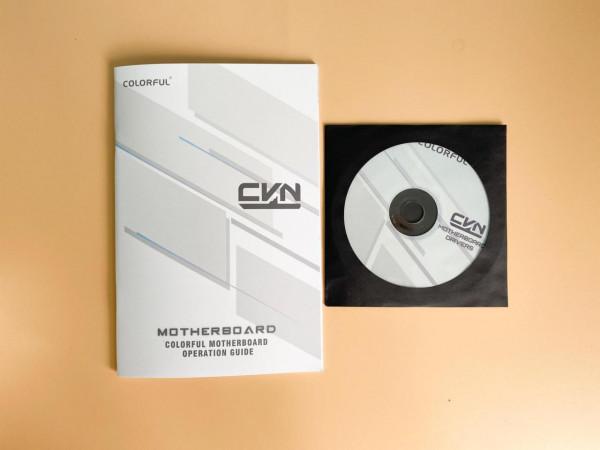

精緻的說明書,還有光碟,一點不遜色頭牌廠商。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

3根硬碟線,一根RGB轉接線,一個USB介面延伸頭,一個機箱面板延伸頭。配件好評啊,尤其是這個機箱面板延伸頭,可以先接上,然後再接線就容易了。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

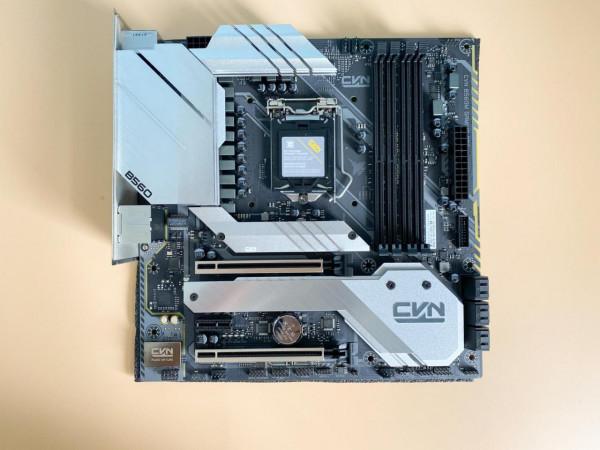

主機板亮相,第一眼就是這亮閃閃的馬甲啊,金屬散熱馬甲,好漂亮。整體佈局整潔,有檔次。根據介紹,這款主機板具有防過載、I/O防過壓、防靜電、防潮溼、防雷擊、耐高溫的特點,並且具有防靜電的實用新型專利。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

CPU區域,可以看到是10+2相供電,10+2相混合數字供電,60A大電流Dr.MOS。同時左側和上部有冷凝片,是全覆蓋式冷凝片,使用高導熱矽膠片,為供電、儲存、晶片組等區域有效增強熱傳導效率。還有F.C.C鐵素體電感,增強本身效能的同時降低電感線圈對其他元件的干擾,使用了三合一封裝的DrMOS管,更加節能、高效、低溫。採用10K黑金固態電容,穩定濾波不爆漿。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

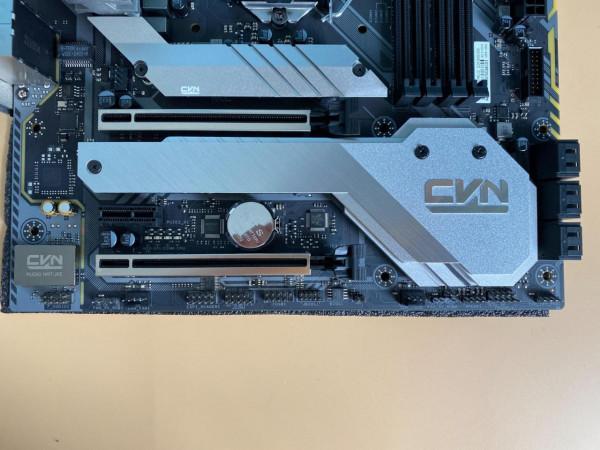

下部有寒霜散熱馬甲,更大面積的寒霜散熱裝甲,增加了同空氣的接觸面積,增強了散熱效果。同時,對於2個M.2插槽均有散熱保護。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

M.2插槽上面的大面積散熱裝甲可以卸下,我們看內部底下已經有導熱條,很是貼心。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

記憶體插槽有四根,喜歡4根插滿記憶體的可以滿足需求。主機板電源介面邊上是機箱面板上的USB 3.2 Gen1介面。最右側還有老式的12V RGB介面。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

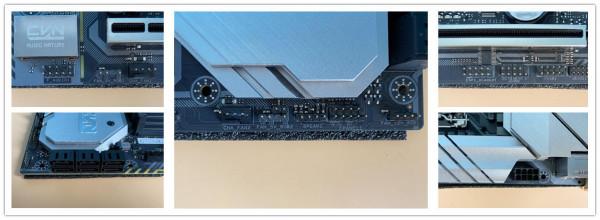

七彩虹的這款CVN B560M GAMING PRO V20的介面還是很豐富的,硬碟具有2個M.2 介面,6個SATA介面,主機板上更有2個5V的ARGB介面,喜歡彩色光汙染的一定喜歡,而且根據介紹,這個還可以全域性透過軟體同步。3個附加風扇介面, 1個CPU風扇介面,1個水泵介面,一個板載USB九針介面,還有前置音響介面。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

I/O介面是一體式I/O擋板。具有一個PS/2鍵鼠介面,2個USB2.0介面,一個DP介面,一個HDMI2.0介面,2個USB 3.2 Gen2 介面(一個標準USB,一個Type-DC介面),一個千兆有線網路介面,2個USB 3.2Gen1 介面,以及音訊介面。

內外瞭解了一番,七彩虹這款主機板從做工到材料還是不錯的,設計也挺好,那麼效果如何呢?來裝機看看吧。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

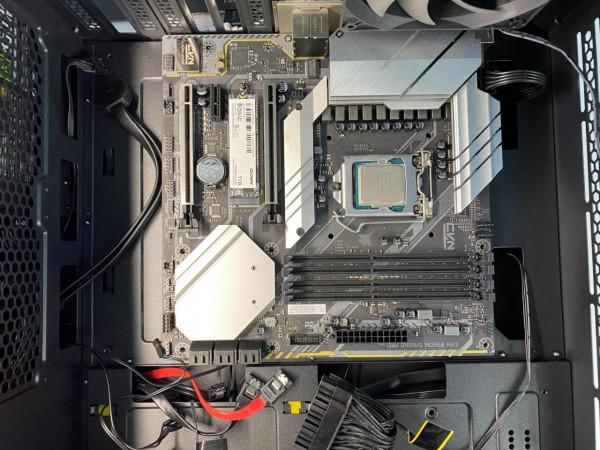

七彩虹這款CVN B560M GAMING PRO V20主機板是M-ATX主機板,不過我還是選擇了個大機箱,這樣安裝走線的時候,會容易很多。這款機箱是安鈦克的DF 700 FULX風行者,我們看上面有2個出線孔到背板,這樣CPU電源很容易穿過來。

CPU用的是11600K,原來是11600KF,由於擔心,後來換成了K,起碼有個集顯,以防萬一。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

水冷選擇的是鑫谷的240水冷,冰封240RGB款,鑫谷的產品用了一向不錯,而這款更有RGB,喜歡光汙染是必須的,而且正好可以同主機板的RGB搭配上。選擇240水冷而不是360水冷的原因,是我覺得240水冷應該也許就夠了。雖然很多人說11600k的發熱巨大,然而那個是在開啟AVX512的極限測試情況下,日常使用應該沒有問題的。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

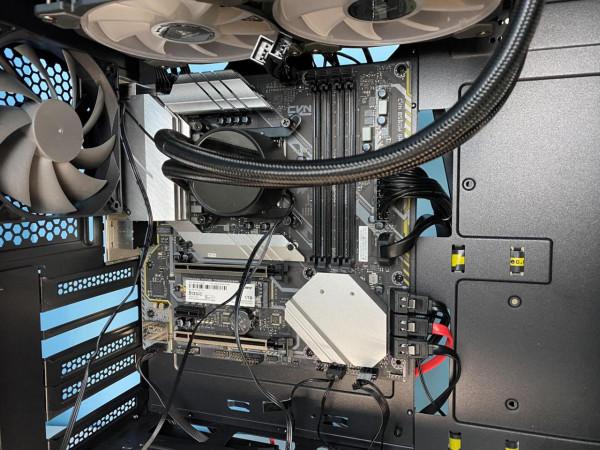

水冷頭裝好了,1200和115X是通用的,而這個扣具很靈活的,方便適合多個規格。順便硬碟線、電源線等都接好了。鑫谷這款水冷它採用了防漏水管,FEP高分子水冷管,具有防漏液設計,柔軟耐折,而銅底是99.7%高純度銅底,內建0.15mm微距水道,增強熱交換。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

除了顯示卡和記憶體,其餘的線都接好了,這款機箱自帶5個風扇,其中前面3個風扇是RGB的,省了風扇的錢了。更重要的是,它這個機箱風道的設計,獲得了國家實用新型專利證書,就是獨特的雙風道設計。橫向的風道,從前臉入風,從後面出風。那麼第二個垂直風道,從下部進風,向上吹風,避免熱量在機箱的左下角聚集。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

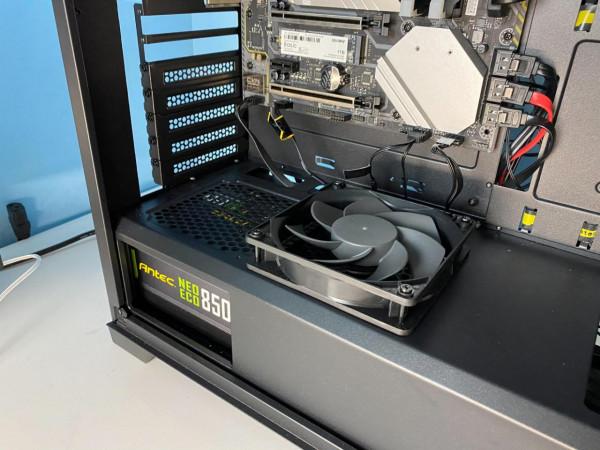

注意看下底部的風扇,是反向的,這些風是朝上吹的。同時電源倉是有鏤空通風孔的,這樣是從底下進風。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

電源選用的是安鈦克的NEO ECO850,它是模組電源,CPU雙路供電,全日系電容,7年的免費更換保固服務。通常優秀的電源都在一瓦一元以上,而安鈦克Flux機箱+NE電源是千元內優選的電競機電組合。安鈦克是個老牌的廠子,已經具有了35年的歷史。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

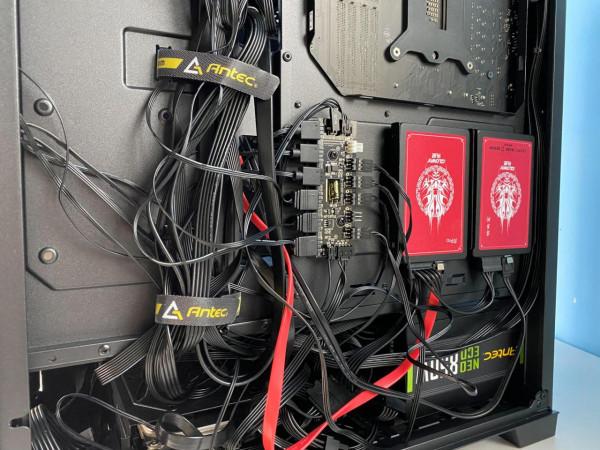

看看背板,空間富餘。而且自帶一個RGB+風扇控制的HUB,可以接駁5個RGB和5個風扇,還是很划算的。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

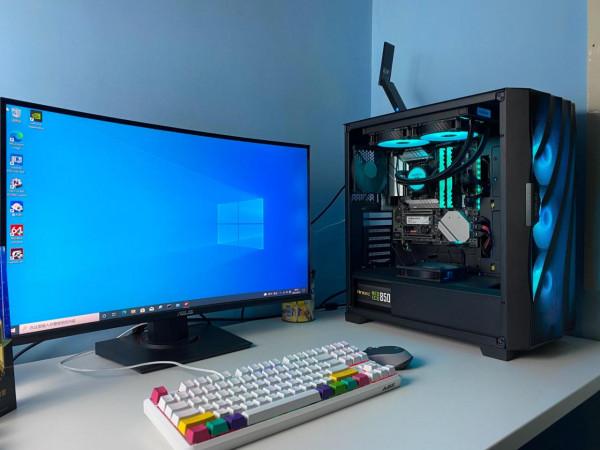

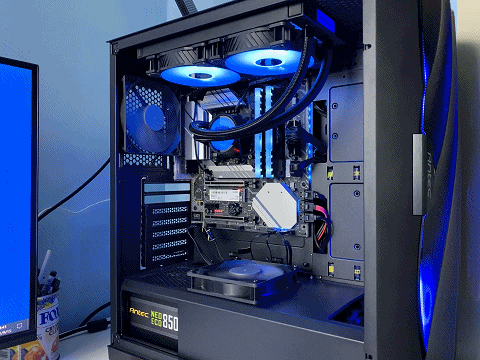

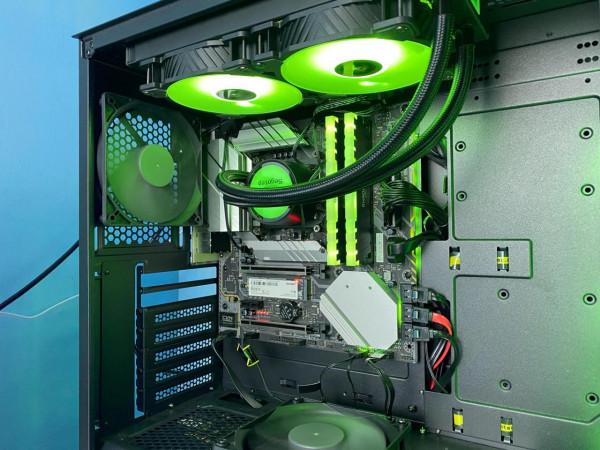

接上顯示卡和記憶體,啟動電腦,燈亮了。我們看見機箱的前臉、水冷風扇、水冷頭、風扇都有RGB色彩,而且主機板的邊緣也有RGB,這個機箱還是挺漂亮的。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

細細觀看,主機板的RGB是在主機板右側以及右下側,這裡的位置,通常會比較暗淡,有個主機板邊緣的RGB色彩,可以起到平衡的作用,非常的好。

漂亮固然重要,不過主機板效能表現是內在的基礎,看看BIOS內容,也是一個方便。進入BIOS看看吧。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

BIOS的介面,紅色和黑色為主,強烈的對比色 ,非常的醒目漂亮。介面包括有系統資訊、記憶體狀態、啟動順序、風扇設定,超頻模式等等。同時,最上面有超頻OC,高階模式,BIOS功能,語言的選擇。恩,預設是英文的,我選擇改為中文了。

這個先看下,然後還是進系統做測試吧。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

系統配置顯示是11代CPU11600K,主機板是七彩虹的CVN B560M GAMING PRO,記憶體是光威的DDR4 3600MHz高頻條。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

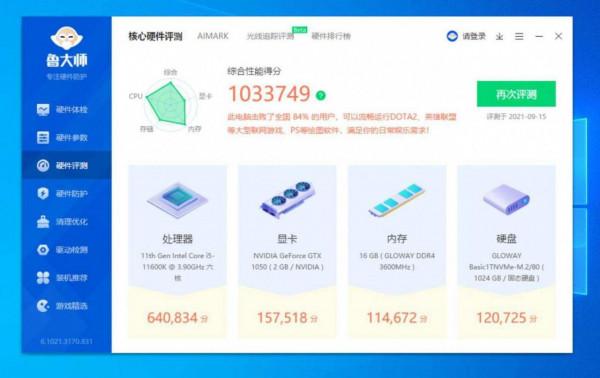

用魯大師跑個分數看看,顯示處理器得分是640834,這個分數還是不錯的哦。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

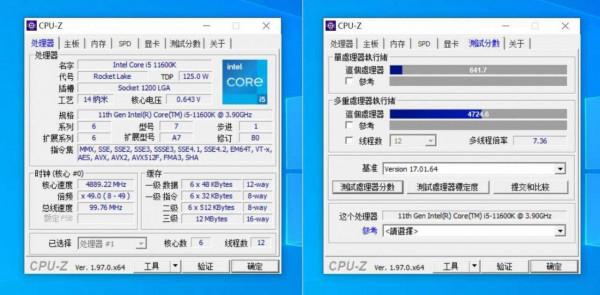

CPU-Z,跑下分數,單核641.7多核4724.6。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

CPU-Z看下,顯示主機板型號是CVN B560M GAMING PRO V20,出廠日期是2021年7月2日,通道規格是PCI-Express 4.0(16GT./s)。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

記憶體,預設是2400MHz,時序是17-17-17-39,我們用AIDA64測試下。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

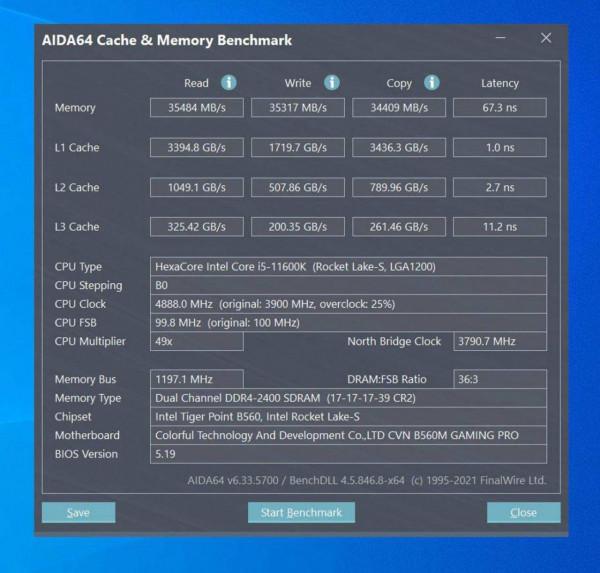

用AIDA64的記憶體測試,顯示讀寫在35000MB/s左右,延遲是67.3ns。那麼這款B560主機板,同之前的460/360主機板不同的就是可以記憶體超頻,我們來超頻下看看對於效能的提升。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

進入BIOS,進入超頻OC,看到可以有CPU超頻設定、記憶體超頻設定,電壓設定三個專案。在記憶體裡,預設是2400的。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

啟用XMP超頻記憶體設定,我們看頻率到了3600,時序是18-22-42。同時在電壓裡,選擇自動。上圖是重啟後再進入的畫面,看頻率變成了3600,而電壓自動設定為1.328V。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

再次用CPU-Z看,記憶體頻率已經是達到了3600MHz,而CPU-Z的跑分,單核是650.8,多核是4749.6,單核、多核都有提升。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

AIDA64記憶體測試,讀寫速度已經提升到了45000MB/s左右,比起默頻的35000MB/s,可以說是提升巨大啊。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

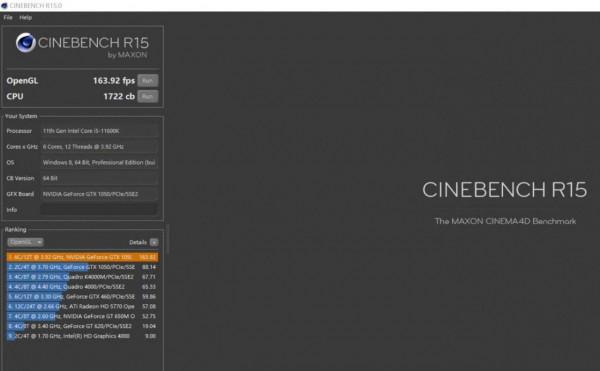

跑下CINBENCH R15,分數1722。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

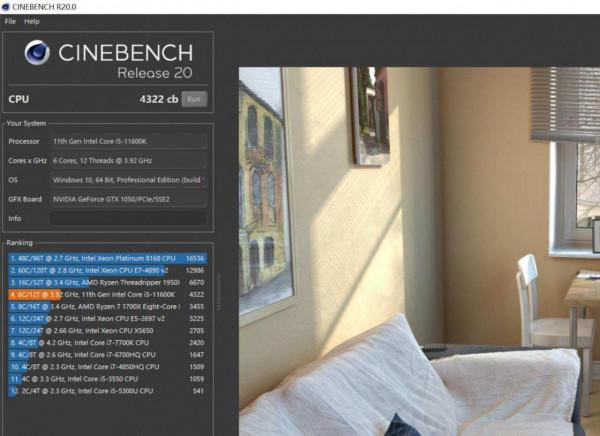

CINBENCH R20,分數4322,都表現不錯嘛。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

順便測試了下第一個PCIE 4.0的M.2 NVMe SSD的表現,顯示順序讀寫均在5000MB/s以上,AS SSD分數在8000了,表現十分出色,這個就是pcie 4.0的出色效果提升。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

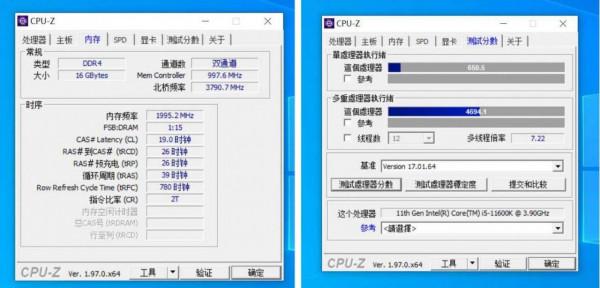

看看CPU-Z,頻率已經是4000MHz了,比起默頻的2400,提升了66.7%。而CPU-Z的跑分,恩,相對3600MHz,並沒有增加多少,單核650.5,多核4694.1,也許是因為時序增加的緣故吧。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

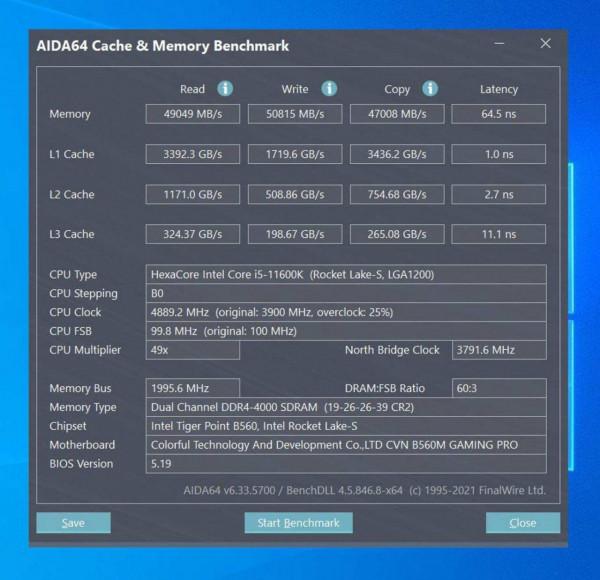

AIDA64的記憶體測試,讀寫已經到了49000MB/s左右,又有了提升,而延遲是64.5ns,也比之前要少一點。

透過前面的測試,發現七彩虹這款主機板,支援記憶體超頻毫無壓力,那麼在CPU的“拷機”壓力測試中,主機板的表現如何呢?因為CPU拷機,實際上也在考驗主機板的壓力測試能力。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

使用了OCCT執行CPU測試,此時看6個核心,基本在4588MHz,同時略有波動。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

此時的功耗,在137W,感覺這個11600K的TDP是120W,所以也算略微超出。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

看下溫度,各個核心的溫度都是在60-61之間,除了0號核心是58度,整體的溫度值都不高,說明主機板的散熱能力還是很好的,看來240水冷壓制還是可以的。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

可以更改色彩方案,看全域性都是同一個色彩了。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

拉近看,記憶體、風扇、主機板邊緣的RGB,都是同一個顏色,同一個色彩方案,實現了全機箱的RGB色彩同步。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

總的來說,七彩虹這款CVN B560M GAMING PRO V20的表現還是不錯的,用料足、設計強、做工好,BIOS具有各種設定最佳化功能,B560主機板可以實現記憶體超頻,電壓設定等細節化的調節,從而可以讓系統硬體發揮出更大的效能。系統表現穩定,散熱設計良好。iGame 軟體可在win介面下檢視主機板和系統各種資訊,同時可以實現機箱內所有的RGB統一。

究竟可以超頻到多少?七彩虹CVN B560M主機板瘋狂一把,專利助力

調節,從而可以讓系統硬體發揮出更大的效能。系統表現穩定,散熱設計良好。iGame 軟體可在win介面下檢視主機板和系統各種資訊,同時可以實現機箱內所有的RGB統一。
