在大資料時代，儲存一直都是重要的話題。而隨著高畫質圖片、影片等檔案使用頻率越來越高，對大容量儲存裝置和高度傳輸的需求也愈發強烈，高速行動硬碟市場逐漸開啟。與此同時，很多使用者為了擺脫線纜的束縛，經常會選擇搭建屬於自己的個人雲盤。
近日，Lexar雷克沙推出了一款時光機個人雲盤，並且巧妙的將雲盤和行動硬碟的功能整合在一起，並且內建固態儲存，容量500GB，既可以當行動硬碟使用，也能用於搭建個人雲盤，十分方便。在前不久，充電頭網已經分享了這款產品的評測，今天繼續為大家帶來其內部拆解。
一、Lexar雷克沙時光機個人雲盤M2外觀

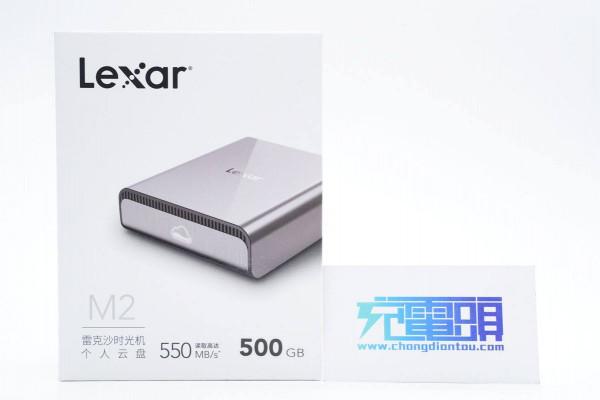

外包裝印刷產品外觀，這款產品的全稱叫雷克沙時光機個人雲盤 M2，其容量為500GB，讀取速度高達550MB/S。
天地蓋包裝盒，背面印著詳細的產品資訊，比如這款產品內部採用固態儲存介質、支援遠端訪問、550MB/s的最高讀取速度等。
支援 Mac 和 PC，安卓、IOS 等多個平臺，介面有 USB-C 和千兆網口，輸入電壓5V1A，包裝內有產品本體、二合一資料線、電源介面卡和千兆網線。

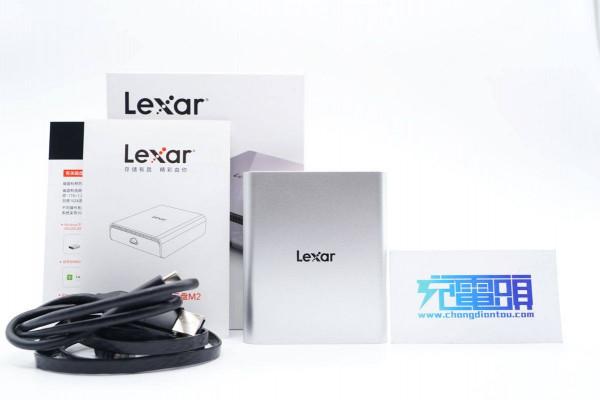

開啟包裝盒，內部附件和上文描述一致，還有一張說明書。

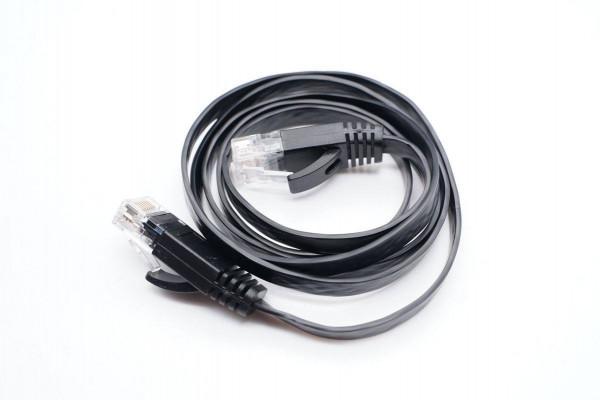

千兆網線，長度約為1米。

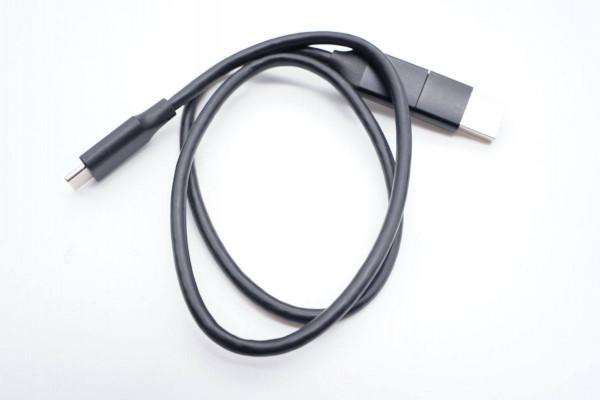

標配的二合一資料線，長度約為60cm。一端為USB-C介面，另外一端有USB-C介面和USB-A介面可選。

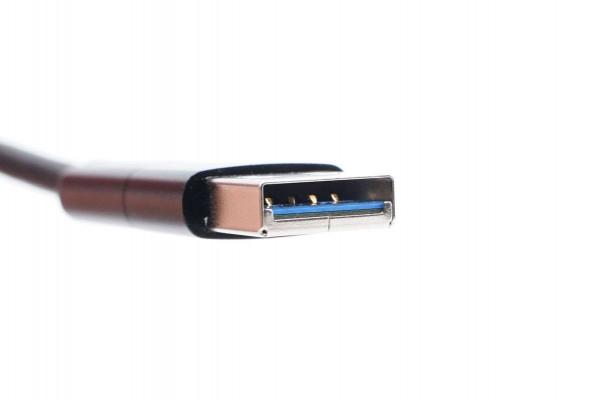

USB-A介面為USB3.0規格。
雷克沙個人雲盤M2採用鋁合金+PC材質外殼，表面為磨砂處理，手感細膩。正面居中絲印Lexar雷克沙的 logo。
雲盤的底部有四個防滑腳墊，同時印有產品規格和連線二維碼，底部外殼同樣為鋁合金材質。

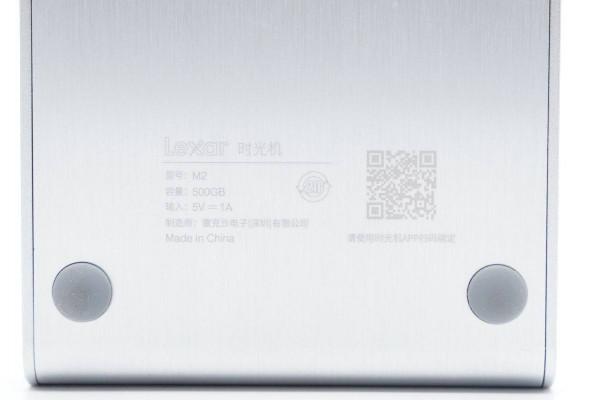

產品型號為M2，容量500GB，輸入5V1A，製造商雷克沙電子（深圳）有限公司。右側二維碼可以使用官方APP掃碼繫結。
介面方面配備了一顆USB-C介面和千兆網口，用於傳輸檔案、供電和聯網。其中USB-C介面在硬碟模式下可用於資料傳輸，在雲盤模式下用於供電；千兆網口則是在雲盤模式下使用。
介面對應一側是雲型圖案，表明產品是一款雲盤，可以透過網路傳輸資料，同時設計了散熱孔加速空氣流通。
產品的長度約為65mm。
寬度約為51.8mm。
厚度約為24.8mm。

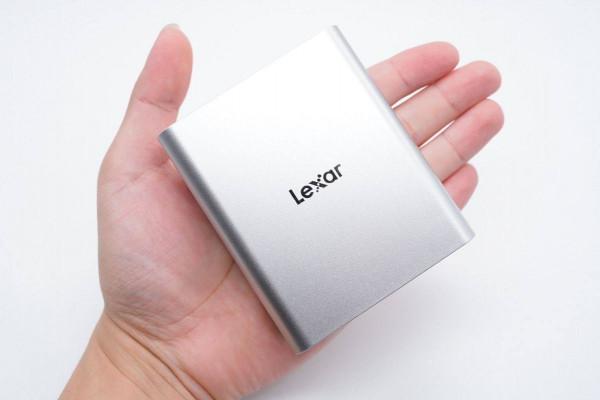

這款產品的設計比較小巧，拿在手上基本上沒有什麼壓力。
尺寸與iPhone 13手機對比。

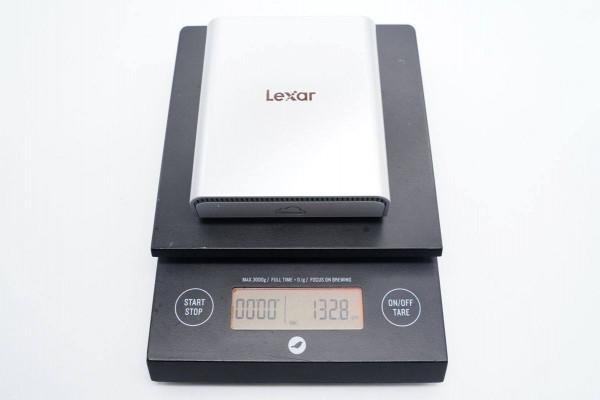

淨重約為133g。

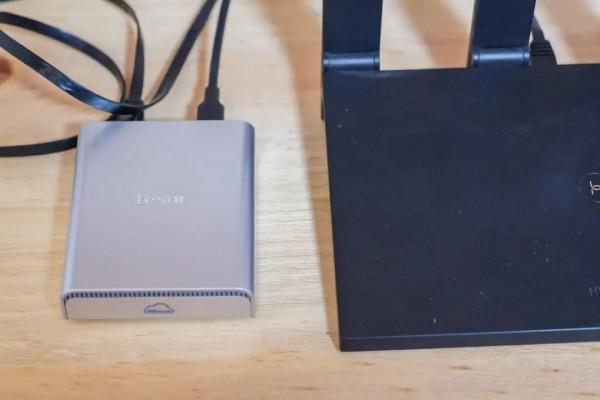

在雲盤模式下，使用USB-C介面供電，並將千兆網口接入網路，手機下載雷克沙官方APP即可連線到個人雲盤M2。

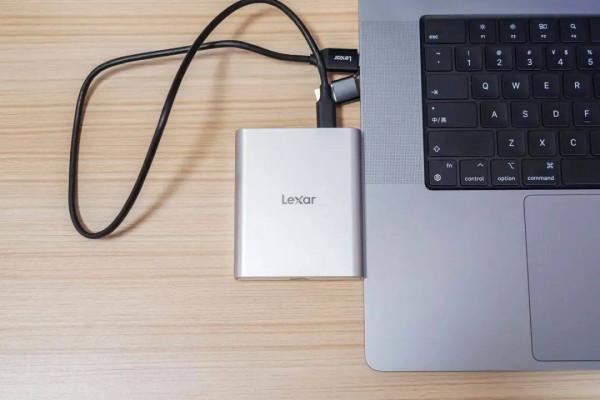

除了當做個人雲盤使用，雷克沙個人雲盤M2也支援離線僅當做移動儲存模式使用。
二、Lexar雷克沙時光機個人雲盤M2拆解

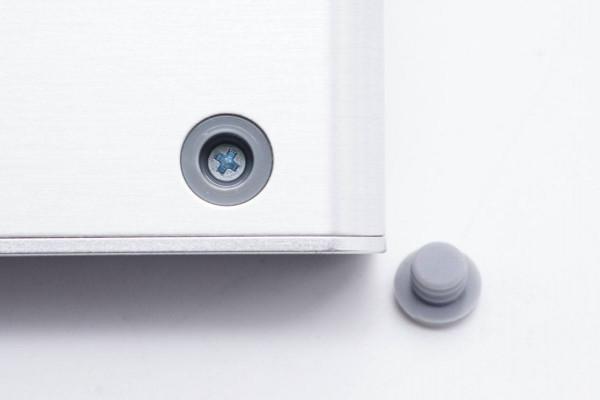

首先將雷克沙時光機個人雲盤背面四個腳墊拆下，並依次取下四顆用於裝配固定的螺絲釘。

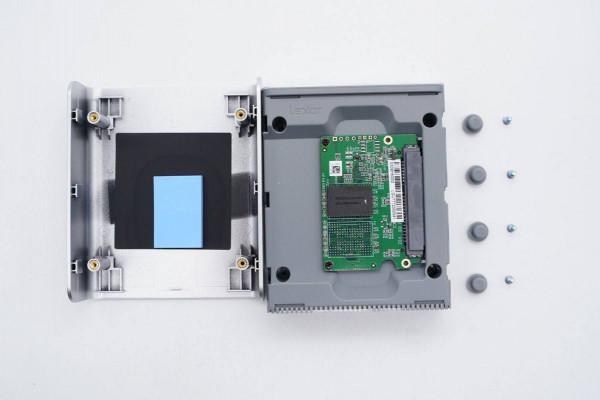

開啟外殼後可見一塊綠色PCB板，是一個沒有外殼的SATA SSD，用於資料儲存。

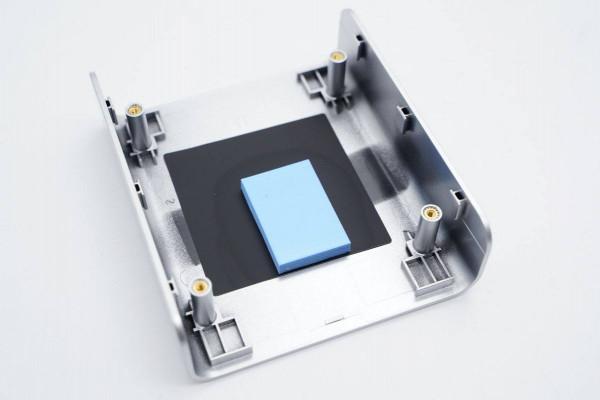

外殼內壁貼有一層石墨導熱貼紙以及一塊導熱墊，導熱墊主要用於快閃記憶體顆粒散熱。
內部為塑膠材質內襯，上面也有Lexar的品牌logo，綠色PCB板為SSD，使用兩顆螺絲釘固定。
繼續將儲存部分拆下，取下塑膠內襯。下面設有一塊較大的黑色主控PCB板。

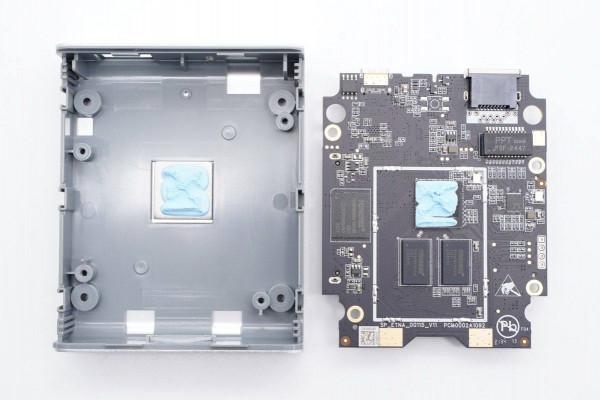

將主控PCB板取出，背面居中的一顆主控晶片透過藍色導熱凝膠與外殼上的鋁塊貼合，加強散熱效果。
外殼採用雙層設計，外面是鋁合金，內襯為塑膠材質。

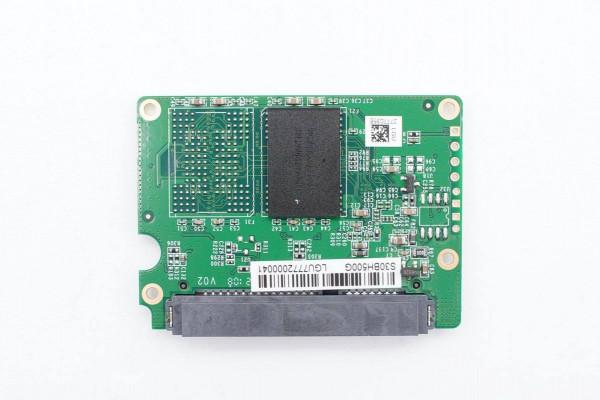

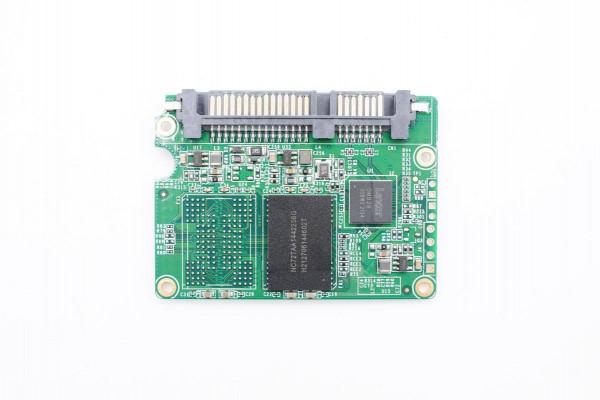

先來看一下負責儲存的SSD，採用的是SATA介面，居中一顆大晶片為儲存顆粒，並預留了一個焊盤，旁邊設有一顆主控晶片。
另外一面同樣是設有一顆儲存顆粒並預留了一個焊盤，
SATA介面特寫。
主控為雷克沙定製晶片，型號DM929，是一款無快取的SATA SSD主控晶片。

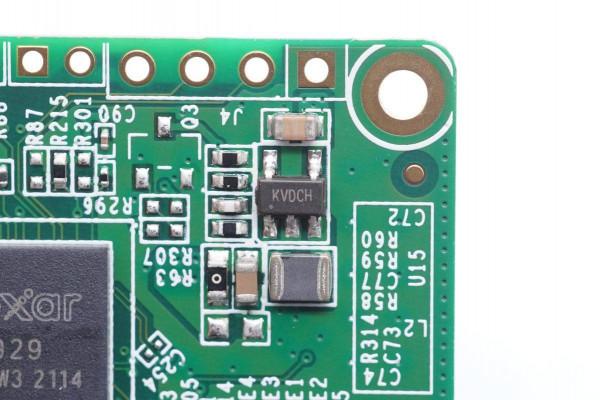

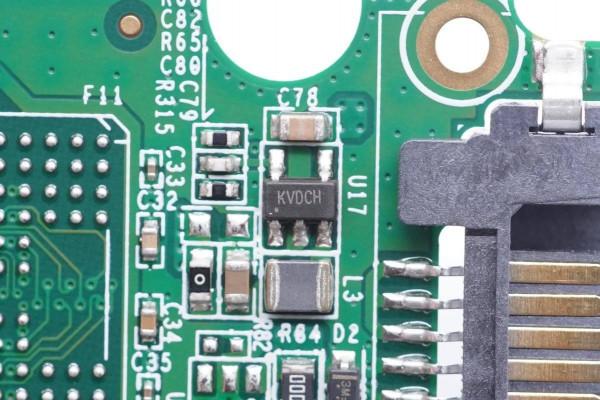

在主控晶片旁邊設有一顆五腳降壓晶片，絲印KVDCH。
另外一顆降壓晶片。
25.000MHz晶振特寫。

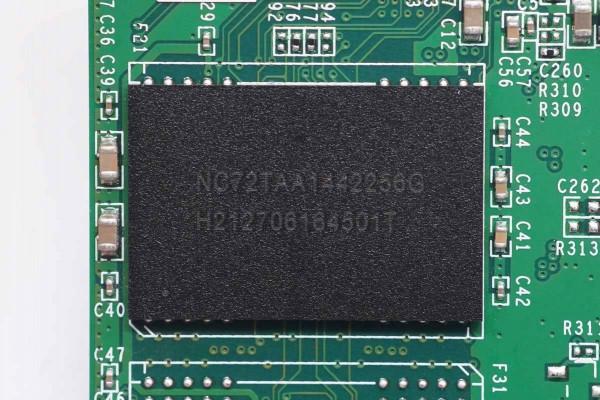

快閃記憶體晶片特寫，絲印NC72TAA1442256G。
背面是一顆同型號的快閃記憶體晶片，兩顆組成512G儲存容量。

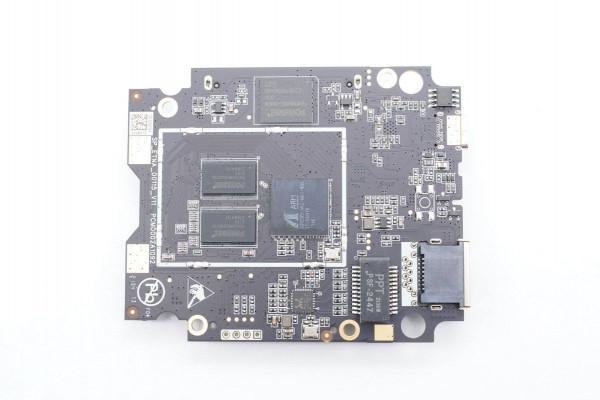

接下來看這款個人雲盤的主機板，主機板正面佈滿了各種晶片，PCB採用無鉛工藝生產。

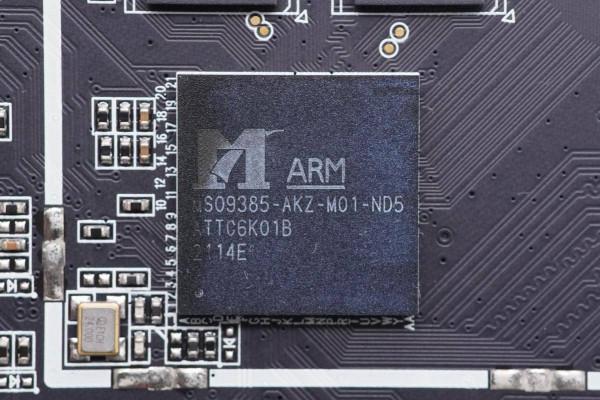

MSTAR晨星半導體主控晶片，絲印MS09385-AKZ-M01-ND5。
主控晶片旁邊設有一顆晶振，24.000MHz。
主控晶片旁邊是兩顆來自FORESEE江波龍的記憶體，FD42516ZASA075C。
來自FORESEE江波龍的FLASH儲存器，型號FEMDNND008G-08A39，用於儲存韌體資訊。

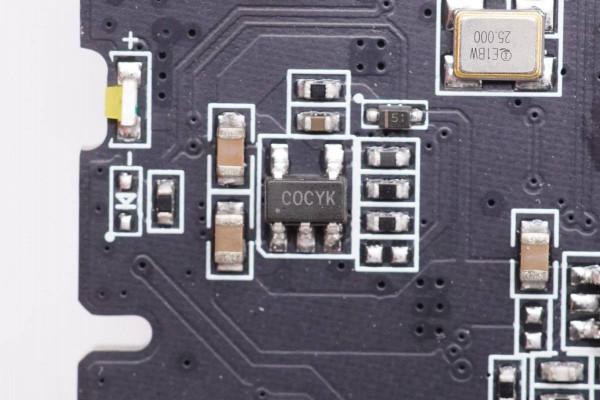

儲存器旁邊是一顆絲印COCYK的晶片。
另外一顆絲印COCYK的晶片。

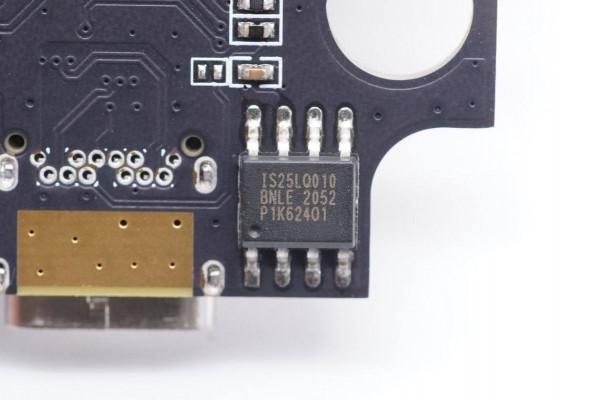

ISSI芯成儲存器，型號IS25LQ010B，用於儲存引導資訊。
絲印KVDEO的六腳晶片，搭配下方的電感用於降壓供電。

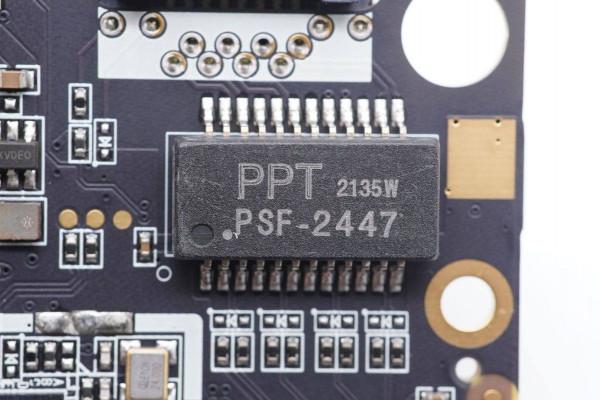

PSF-2447網路隔離變壓器，用於隔離保護。

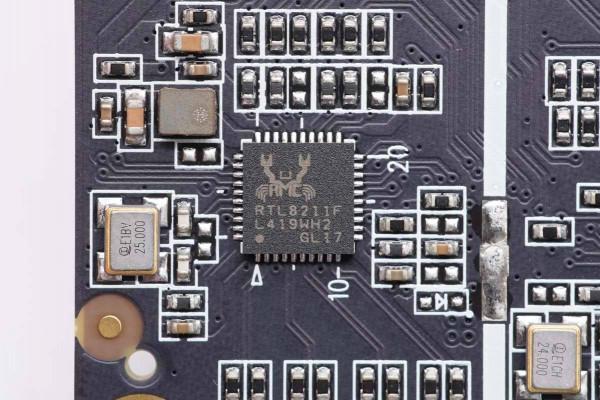

來自瑞昱的千兆乙太網PHY，型號RTL8211F，外接晶振。
PCB板背面一覽。

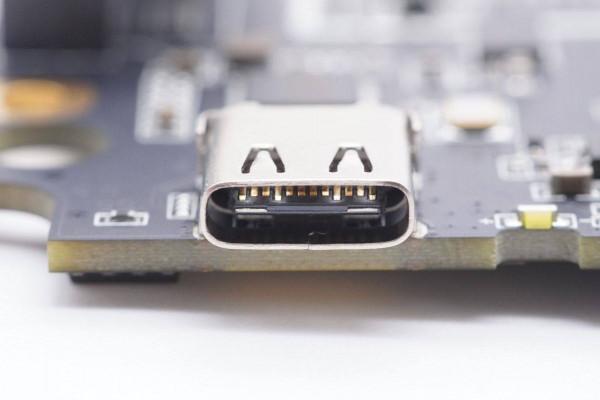

USB-C介面特寫。

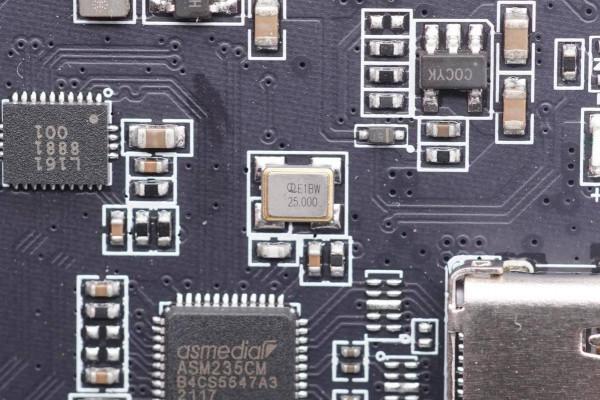

USB-C口旁邊是一顆asmedia來自祥碩科技USB 3.1 Gen2控制器，型號ASM235CM，支援UASP加速、TRIM指令。
控制器旁邊設有一顆晶振。
威盛 VL161的切換開關，用於實現USB-C介面正反面連線。
一顆來自微盟的穩壓管。

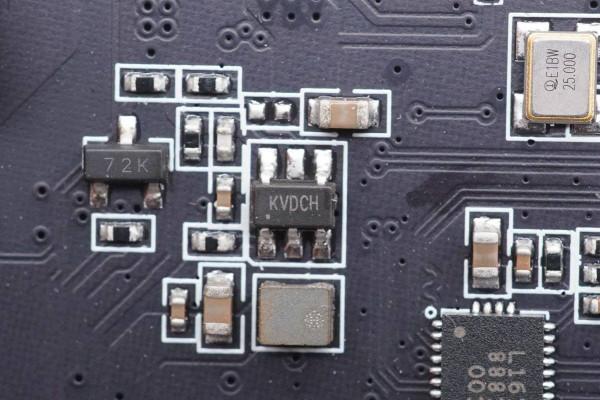

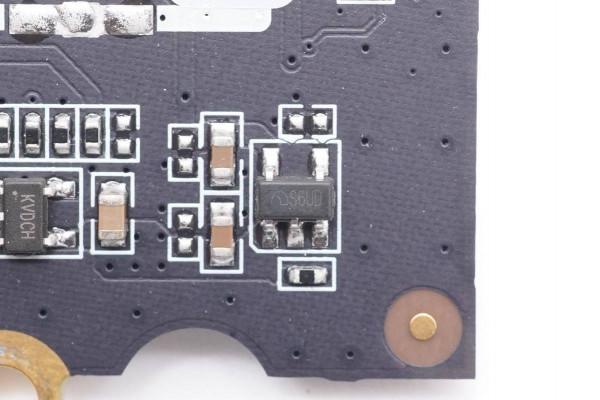

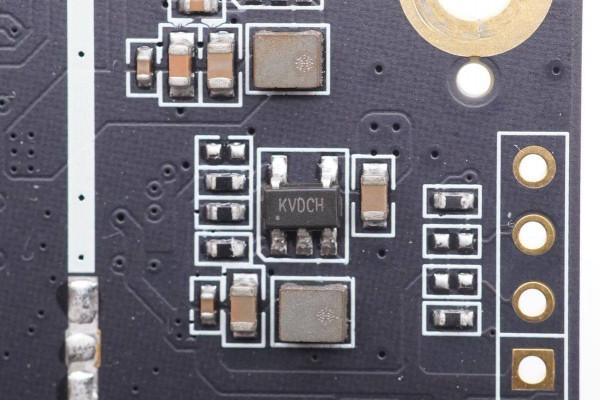

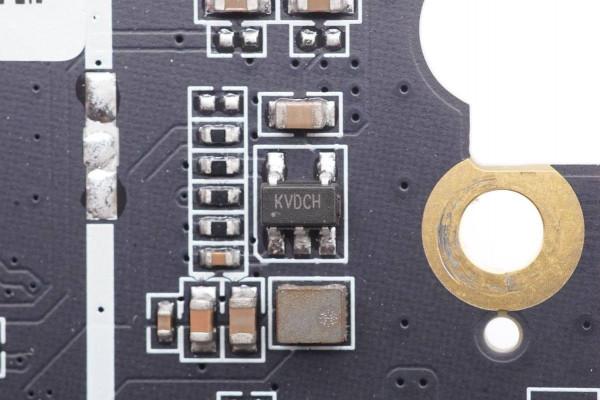

絲印KVDCH的六腳晶片以及一顆電感。

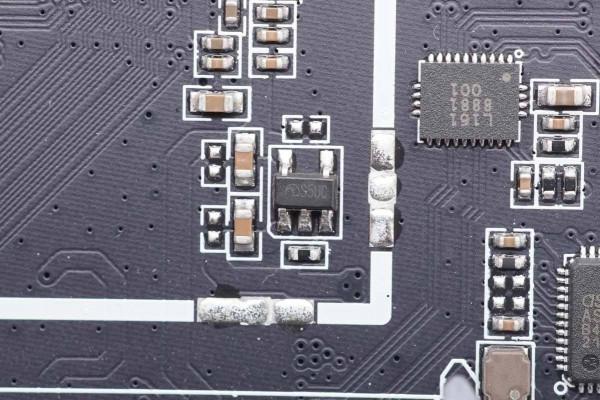

USB-C介面旁邊的LED指示燈，同時設有一顆五腳穩壓晶片。
兩顆狀態指示燈。
絲印KVDCH的控制器和電感。
旁邊一路相同的降壓電路。
角落是一顆微盟的穩壓管。

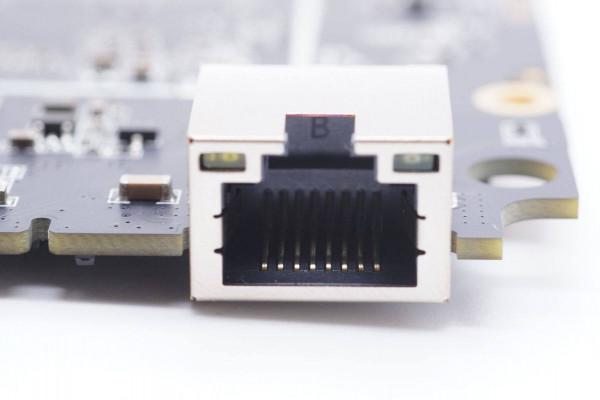

千兆網口特寫，帶有連線狀態指示燈
雷克沙個人雲盤M2拆解完畢。
充電頭網拆解總結
隨著使用者對移動儲存以及高速傳輸的需求越來越旺盛，傳統的隨身碟已經不足以滿足市場需求，自從雲端儲存盛行，大家都習慣將資料存在雲盤中，隨時上傳隨時呼叫，進一步提升了便攜性。雷克沙時光機個人雲盤M2將行動硬碟和雲盤合二為一，並且支援隨意切換，使用USB-C介面直接連結電腦就是一個行動硬碟，使用千兆網口接入網路就能搭建屬於使用者自己的個人雲盤，兼顧了使實用性和便攜性。
充電頭網拆解了解到，這款產品內部由兩塊PCB板組成，其中一塊與常規的行動硬碟類似，採用SATA介面與主機板連結，並採用了兩顆256GB的快閃記憶體顆粒。雲盤部分，採用了晨星半導體主控，兩顆江波龍的記憶體，同時也採用了祥碩科技USB 3.1 Gen2控制器。整個產品在外形設計、做工用料等方面都處於主流水準。
