自發布以來，聯發科天璣9000就憑藉自身強悍的效能表現以及搭載的多項全新特性，廣受廠家和市場消費者關注。作為首款使用臺積電4nm製程工藝打造，以及採用全新Armv9架構的5G移動平臺，天璣9000身上的技術亮點可謂是數不勝數。無論是頻率高達3.05GHz的X2超大核，還是首次搭載的LPDDR5X記憶體，都展示了天璣9000在技術層面的領先地位。
天璣9000基於臺積電4nm製程打造，擁有多項先進特性。（圖/網路）
值得一提的是，除了效能明顯提升的X2超大核外，天璣9000搭載的全新A710大核在效能、能效方面也有不俗的表現，為天璣9000的高效能、出色能耗提供了重要支援。

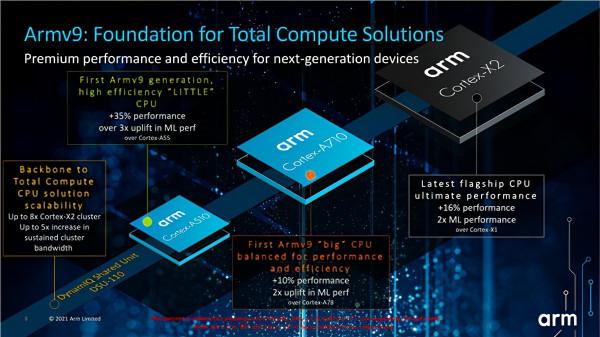

天璣9000不光Arm X2超大核恐怖，三顆高主頻A710大核也是個個能打（圖/網路）
天璣9000採用了新一代ArmV9架構，擁有3個A710大核，主頻高達2.85GHz，每個A710都有512KB的二級快取，並可共用8MB三級快取，可見這次聯發科為旗艦堆料非常狠。
從基礎規格看來，A710大核與X2、A510一樣，都是基於Armv9 64位指令集，擁有相同的架構，故而能被整合到同一顆SoC內。從產品定位來看，A710大核雖然沒有X系列超大核的高效能，但由於功耗和效能足夠平衡，實際上智慧手機的相當一部分運算都是由這款大核負責。
A710大核在功耗與效能上實現了平衡，可高效處理大部分應用場景下的任務。（圖/網路）

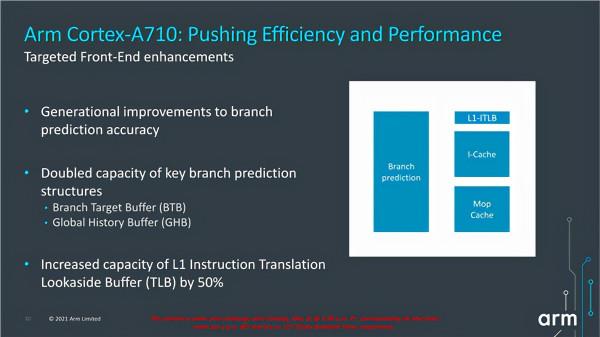

與A78相比，A710改進了分支預測，可以實現更高的精度。一級指令快取（TLB）也由32條增加至48條，增幅達50%。同時，在核心設計也大大強化了效能、能效表現，除了對資料預取器的改進外，還優化了核心與DSU的聯絡，進一步降低了核心與三級快取、記憶體之間的延遲。最終實現整體效能提升10%的同時能耗下降30%的效果。
A710相比A78進行了多項升級，可實現效能提升10%的同時，能耗降低30%。（圖/網路）
縱觀此次A710大核的規格，可以看出其升級重點依然是能效比，透過對分支預測、TLB數量的升級，A710大核提升了對複雜多工、大記憶體消耗下的運作效率，可更好地適應當下乃至未來智慧手機經常面對的多工同時執行應用場景。
A710大核的效能可滿足大部分手機日常運用場景下的運算需求（圖/網路）
總而言之，A710大核在繼承了前代A78大核主打能效比的基礎上，提升在多工執行、大記憶體消耗的場景下的效能表現，可更好地完成大部分日常運算工作，讓天璣9000的X2超大核可以更專注於真正需要龐大算力的任務（如超大型3D遊戲、複雜計算任務等），為使用者帶來高效、省電的智慧手機使用體驗。
