最近有很多做生產的朋友來詢問了治具方面的事情，今天我們就來跟大家來彙總一下在SSD生產過程當中，會出現哪些治具。
一、晶片測試治具
1、SMI測試架
注：上圖這種測試板支援SMI-58XT_AD、59XT_AC、59XT2方案，支援同時測試2顆BGA封裝的快閃記憶體晶片，能相容132/152球的測試座子。
2、得一微測試架
注：上圖這種測試板支援得一微YS9082/83主控方案，支援同時測試2顆BGA封裝的快閃記憶體晶片，能相容132/152球的測試座子。
這裡提一嘴，測試架由測試板和測試座一起構成，可以分開購買，也可以一起購買，價格差別不大，但是購買測試架前必須要清楚你用的是什麼方案，晶片型別，是否能支援現有的測試座子。
二、SSD開卡治具
1、走USB通道的M.2開卡治具
這種型別的開卡治具特點是通用性強，價格便宜，支援熱插拔，但是格式化速度較慢，並且不支援BIT老化測試。

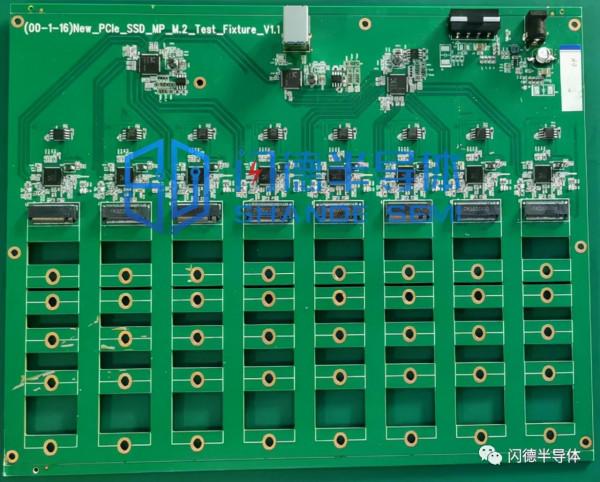

2、走PCIe通道的M.2開卡治具
這種型別的開卡治具特點是開卡速度快，支援熱插拔，並具備BIT老化測試功能，更換測試接頭便捷，但是上圖治具的開卡測試只對SMI方案好用，其他方案暫不支援，而老化測試功能則沒有方案限制。
3、瑞昱方案專用M.2開卡治具
4、群聯方案專用開卡治具
注意：USB介面的測試治具，不具備老化測試功能，SSD老化測試傳輸速度一定要快，最好是用模擬原介面，不然在傳輸效率上會大大折扣。
比如下面這款治具，就是專門用來做NVMe SSD的BIT老化測試，而不支援開卡測試工作。
三、SSD老化治具
老化測試治具，因為沒有方案差別，主要是用在高溫櫃裡面的，所以就看介面就可以了。

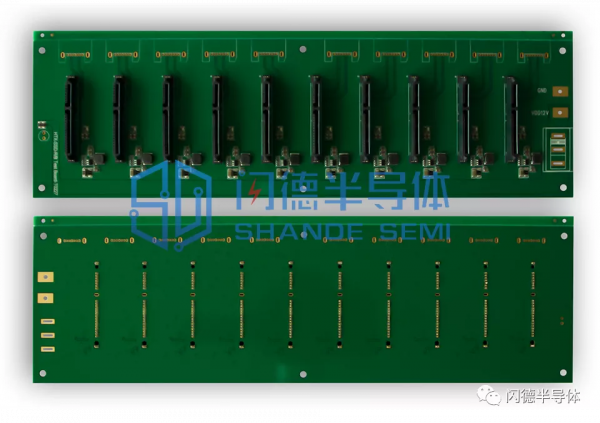

1、U.2介面 RDT測試治具
2、U.2、PCIe二合一 RDT測試治具
3、SATA介面 RDT測試治具
四、SSD介面轉換治具
介面轉換工具的選擇，注意你需要轉換的介面就可以了，下面這些轉換板不僅可以用在測試裝置（例如RDT高溫櫃）裡面，也通用於普通的電腦改造，前提是電腦有這麼大的改造空間。
1、mSATA轉SATA 介面轉換板
注：此治具僅支援走SATA協議的mSATA介面 SSD。
2、M.2轉SATA 介面轉換板
注：此治具僅支援走SATA協議的M.2介面 SSD。
3、M.2轉PCIe 介面轉換板
注：此治具僅支援走NVMe協議的M.2介面 SSD。

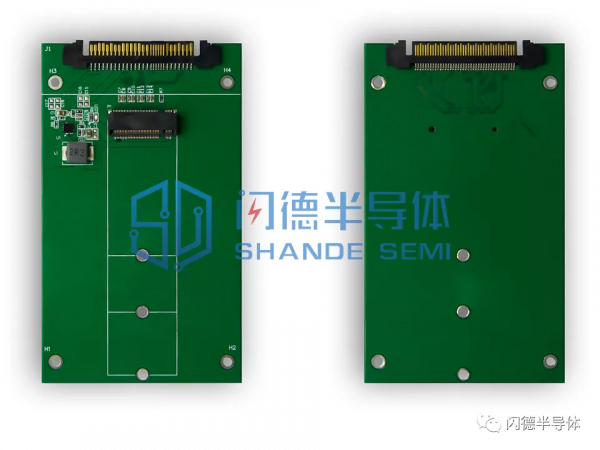

4、M.2轉U.2 介面轉換板
注：此治具僅支援走NVMe協議的M.2介面 SSD。

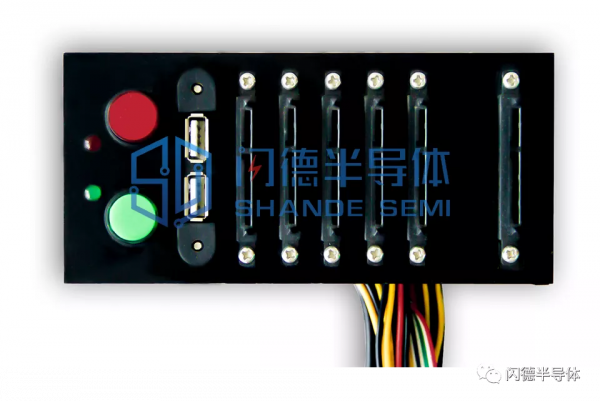

此外，在電腦主機板上的SSD介面數量是有限的，如果想接入更多SSD進行同步測試的話，可以用主機板擴充套件連線盒工具（如下圖），來解決主機板介面數量不夠的問題。
在這裡要說下，一般來說，裝置廠不會刻意去備貨這些治具，一方面是治具放置時間久會被氧化，另一方面是成本原因。所以很多時候都是來單就做，如果真有現貨，才會立即下單立即發貨。
說到敏感的價格環節，因為無論是做一套還是做1000套治具，所需要的人工和開動的生產裝置生產工序都是一樣的，所以量小的時候，價格會高就是很正常的事情。這種情況，建議可以有共同需求的廠商，聯合起來一起拿貨，數量上來了議價空間越大。
大家如果有用過不錯的 SSD 測試治具，歡迎留言給我們一起交流！
