最近，我收到了一臺瑞芯微 RK3566，它是一臺配備了 Ubuntu 18.04、Android 11 和 Station OS 的Zidoo M6 Arm 迷你 PC。
其實，Zidoo M6 既是一款完整的迷你 PC，也是一款基於 Rockchip RK3566 處理器的單板計算機。它具有高達 8GB 的 RAM，還有大量外設連線選項，包括內建千兆乙太網、WiFi 6、藍芽 5 ，以及對 5G 調變解調器的支援。
我收到的這一款是適用於大多數應用程式的4GB RAM、32GB eMMC 快閃記憶體的標準版本。在我使用裝有 Android 11 或 Ubuntu 18.04 的裝置進行評測之前，我會先進行拆箱、拆解，從而檢查硬體設計和一些“隱藏”功能。
Zidoo M6 拆箱

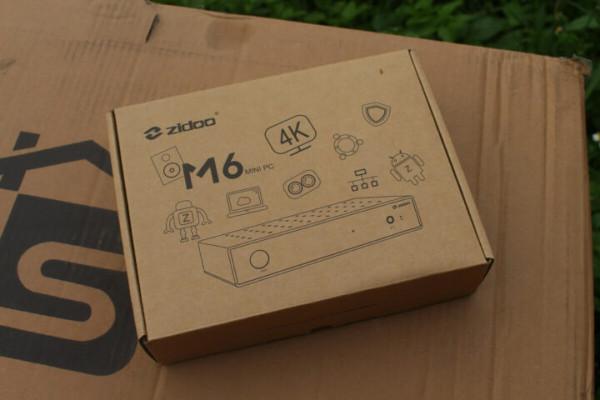

Zidoo M6外殼包裝
這個快遞裡也沒有什麼特別之處，這是一件好事情，這樣就可以更輕鬆地透過海關了。接下來，我們一起來檢查一下包裹裡的東西。
Zidoo M6套盒裡的東西
開啟之後我們可以看到，迷你 PC的側邊有一個 HDMI 介面、一個 5V/2A 的電源介面卡和一個可拆卸的美式標準插頭、一個紅外遙控器和一個使用者手冊。
Zidoo M6紅外遙控器
這個紅外線遙控器帶有 IR 學習功能，可以控制家裡的電視按鍵，比如音量、電源、訊號源選擇等，而且無需依賴 HDMI CEC，儘管該遙控器應該也可以支援該技術。你只需要準備兩節 AAA 電池來為遙控器供電就行了。
Zidoo M6的金屬外殼
該裝置雖然看起來像是金屬外殼，但其實外殼是由塑膠製成的，很輕便。Zidoo M6 的前面板上帶有一個電源按鈕、一個3.5毫米音訊插孔，側面有一個MicroSD卡槽、一個USB 2.0埠和一個復位針孔。
Zidoo M6介面側面
其後面板則包括千兆乙太網、USB 2.0、光纖 S/PDIF、Micro USB OTG 埠、高達 4Kp60 的 HDMI 2.0a 影片輸出、一個 RS232 DB9 串列埠和 DC 插孔。該板還具有一些內部功能，例如用於 5G/4G 調變解調器的迷你 PCIe 插槽。此外，它還有一個沒有暴露在外面的 USB 3.0 埠，因此可將 USB 3.0 介面用於其他目的。
Zidoo M6 拆箱
正如我們在公告中所指出的，Zidoo 可以提供 M6 作為完全組裝的迷你 PC 或獨立的 SBC，所以現在我們開啟外殼看看。

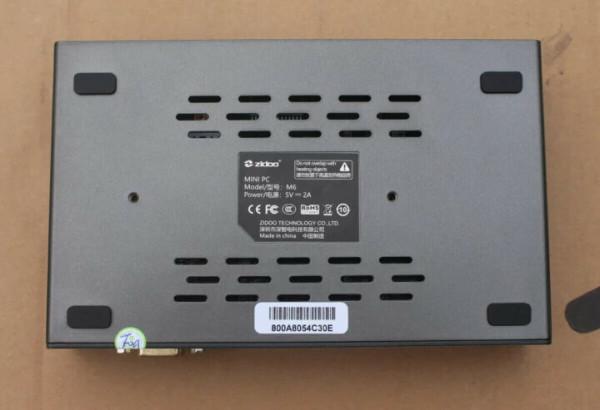

Zidoo M6拆殼
首先，你會注意到右下角的“撕毀保修無效”標籤，儘管有迷你 PCIe 插槽，但 Zidoo M6 迷你 PC 似乎是設計為了不可開啟的。我嘗試一下之後，就確認了這一點。因為需要卸下頂部的兩個橡皮筋才能鬆開兩個螺絲，然後使用工具或舊信用卡取出底蓋。真的是一個很麻煩的步驟。
Zidoo M6拆卸後
除了SIM卡槽外，主機板的底部就沒什麼可看的了。底部的晶片沒有焊接，可能是因為它需要用於迷你PC所以無法使用LED聯結器。我們可以再卸下兩個螺絲來取出板子。
迷你RK3566 SBC
從上面的圖片中，我們可以看到大量可用於商業和工業應用的內部聯結器。如 LVDS、MIPI DSI 和 CSI 聯結器、I2C 接頭、VFD 顯示接頭、麥克風陣列接頭、RTC 電池等。而且，其處理器、記憶體和儲存全部都由焊接遮蔽和散熱器覆蓋了。
RK3566、FORESEE快閃記憶體和RAM（圖片來源於：Zidoo）
一般來說，千兆乙太網依賴於常見的 RTL8211F 收發器，而 WiFi 5 和藍芽 4.2 連線的則是透過基於 Realtek RTL8822BS 晶片的不常見Fn-Link 6222B-SRB模組來啟用的，這就意味著迷你 PC的主機板預設不支援 802.11ax WiFi 6，就像初步規格中所列出來的那樣。
RK817 Fn-Link 6222B-SRB
如上圖所示兩個內建天線可以連線到無線模組並粘在塑膠外殼上。該板還具有 Rockhip RK817 PMIC，可兼作音訊編解碼器。
據我所知，Zidoo M6 目前似乎還沒有發售，或者說至少沒有直接面向消費者銷售。但如果你們很感興趣的話，是可以在該公司網站上對Zidoo 的主機板或迷你 PC進行詢價的。我收到的這個型號預裝了 Ubuntu 18.04，所以後續我應該會使用 Linux 發行版進行其他測試。
