1、將導風板扳到中間位置
抜下空調器電源插頭，用手將上下導風板扳到中間位置，再為空調器通上電 源，觀察導風板狀態以區分故障。
空調器正常時導風板應能自動關閉，此時可說明室內機主機板直流5V電壓正常旦CPU工作正常，所表現的上電無反應故障可能為不接收遙控訊號故障。
重新上電後導風板位置保持不變，說明空調器有故障，應進入第2檢修步驟。

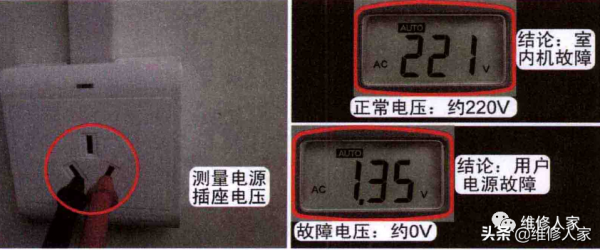

2、測量插座電壓
使用萬用表交流電壓擋，測量為空調器供電的電源插座電壓。
如實測電壓為交流220V,說明供電正常，故障在室內機，進入第3檢修步驟。
如實測電壓為交流0V,說明空調器供電線路有故障，應檢査電源插座或空氣幵關處電壓等。

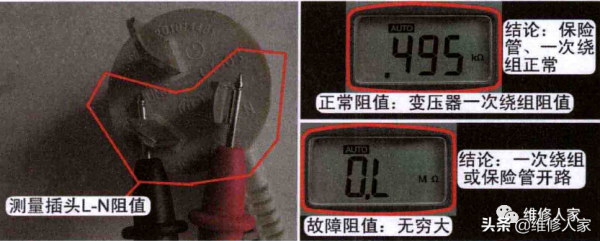

3、測量電源插頭阻值
使用萬用表電阻擋，測量電源插頭L-N阻值以區分故障。
如實測阻值為變壓器一次繞組阻值約500Ω，說明變壓器一次繞組迴路正常，應進入第6 檢修步驟。
如實測阻值為無窮大，說明變壓器一次繞組迴路有幵路故障，應進入第4檢修步驟，重點檢査變壓器一次繞組、保險管等。
4、測量保險管阻值
斷幵空調器電源，使用萬用表電阻擋，見圖6-26,測量保險管阻值。如實測阻值為0Ω，說明保險管正常，應進入第5檢修步驟。
如實測阻值為無窮大，說明保險管幵路損壞，檢查損壞原因後更換保險管。
5、測量變壓器一次繞組阻值
使用萬用表電阻擋，測量變壓器一次繞組阻值。
如實測阻值約500Ω，說明變壓器一次繞組正常，應檢査故障是否由於一次繞組插頭與插座接觸不良引起。
如實測阻值為無窮大，說明一次繞組幵路損壞，應更換變壓器。
說明：上圖中實測變壓器為櫃式空調器上所使用，其阻值較小約200Ω。
6、測量7805輸出端5V電壓
將空調器通上電源，使用萬用表直流電壓擋，黑表筆接7805的②腳地、紅表 筆接③腳輸出端測量電壓。
如實測電壓為直流5V，說明電源電路正常，故障可能為CPU宕機或其他弱電電路損壞， 檢查故障原因或更換室內機主機板試機。
如實測電壓為直流0V，說明電源電路有故障，應進入第7檢修步驟。
7、測量7805輸入端12V電壓
依舊使用萬用表直流電壓擋，黑表筆不動依舊接地、紅表筆接7805的①腳輸 入端測量電壓。
如實測電壓約為直流14V，排除5V負載短路故障後，直流5V電壓輸出為0V的原因是7805損壞，應更換7805。
如實測電壓為直流0V，說明變壓器二次繞組整流濾波電路有故障，應進入第8檢修步驟。

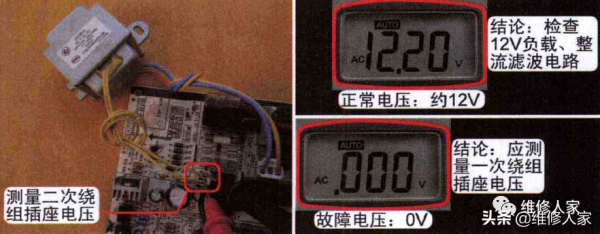

8、測量變壓器二次繞組插座電壓
使用萬用表交流電壓擋，測量變壓器二次繞組插座電壓。
如實測電壓約為交流12V，說明為整流濾波電路故障，如排除直流12V負載短路故障，為整流二極體或濾波電容損壞，可更換元件或室內機主機板。
如實測電壓為交流0V，排除整流二極體短路故障後，應進入第9檢修步驟。

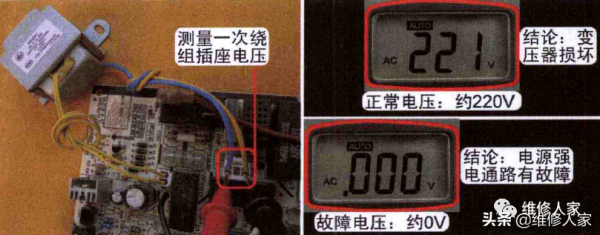

9、測量變壓器一次繞組插座電壓
使用萬用表交流電壓擋，測量一次繞組插座電壓，實測電壓應為交流220V(前提是電源電壓和測量插頭L-N阻值均正常)，可說明變壓器損壞，應更換變壓器。如果實測為交流0V，說明電源強電通路有故障。
