最近充電頭網拿到了一款米家無刷智慧家用電鑽，號稱是一款智慧電鑽也確實有其獨特之處。其不僅可以裝鑽頭打孔，也能裝各種規格的批頭擰螺絲。採用USB-C介面取電，內建電池用於續航能力，加上機身很小巧輕便，對於相應工作人員來說，攜帶它上門服務就會十分方便。
這款電鑽擁有自動、自選、脈衝三種工作模式，使用者透過按鍵就能輕鬆切換，也可調檔改變扭力和轉速。此外還配有顯示屏，可實時顯示剩餘電量、工作模式、檔位等，擁有非常好的互動體驗。下面我們就對米家這款電鑽進行詳細拆解，看看具體用料做工如何。
一、米家無刷智慧家用電鑽外觀
包裝盒正面印有米家品牌logo、電鑽外觀圖和名稱。
側面印有可裝批頭規格。
背面貼有產品銘牌貼紙
型號：MJWSZNJYDZ001QW
產品尺寸：185.5*179*51.5mm
最大扭矩：30N·m
充電規格：5V3A、9V1.5A
額定電壓：12V
額定容量：2000mAh
電池型別：鋰離子電池組
空載轉速：0-1400r/min（電鑽擋）
0-370r/min（螺絲擋）
包裝內含：電鑽*1、收納包*1、介面卡*1、充電線*1、批頭盒*1、延長杆*1、鑽頭*8、批頭*24、使用說明書*1
委託方：小米通訊技術有限公司
製造商：上海器外文化科技有限公司（小米生態鏈企業）

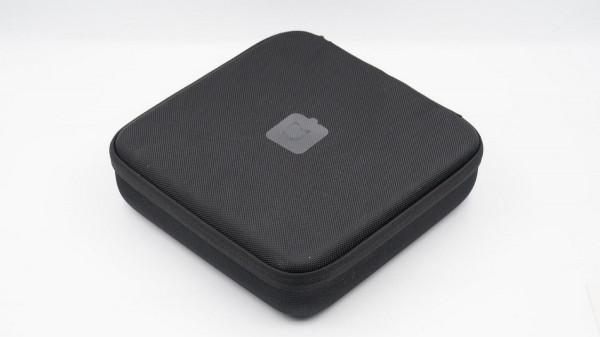

開啟包裝盒，內建一個收納包。
收納包設有提手，方便攜帶。
開啟收納包可以看到電鑽和說明書，電鑽固定保護得很好。
批頭盒中心壓印米家MJ logo。

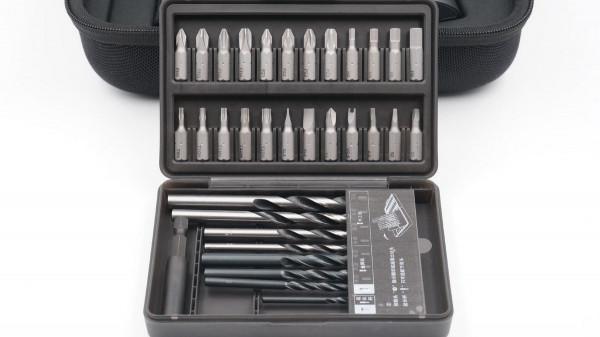

批頭盒內東西一覽，包括延長杆、24個批頭和8個鑽頭。

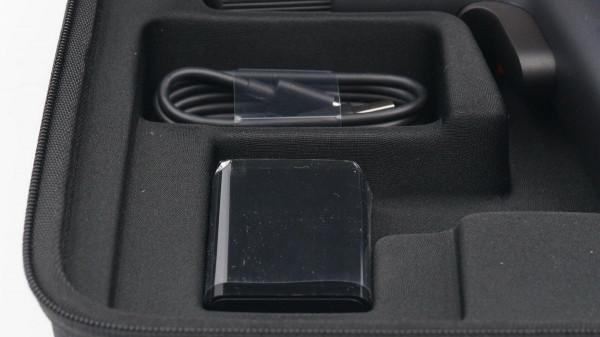

批頭盒下方是介面卡套裝。

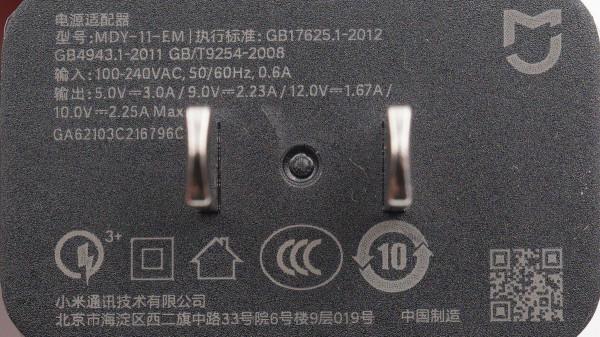

充電器輸入端外殼上印有引數資訊
型號：MDY-1-EM
輸入：100-240V~50/60HZ 0.6A
輸出：5V3A、9V2.23A、12V1.67A、10V2.25A
充電器已經通過了CCC認證。
輸出端配備單USB-A介面，黑色膠芯。
充電線是A to C線。

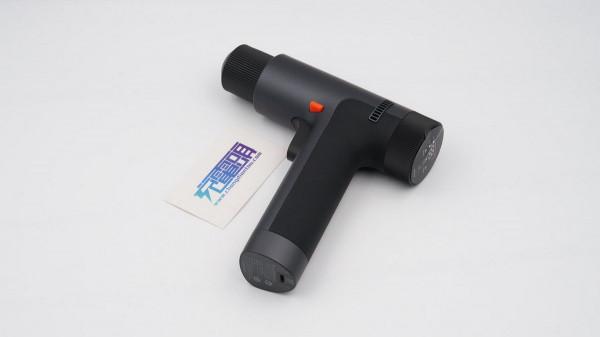

電鑽採用PC+ABS高強度工程塑膠，保證強度同時又能減輕整體重量。外殼一體成型無螺絲設計，同時採用金屬烤漆+UV面漆兩道表面工藝，金屬質感十足同時耐刮耐髒。
電鑽握把後半部包覆霧面TPU軟膠，加上整體造型符合人體工學，防滑同時持握手感很好。

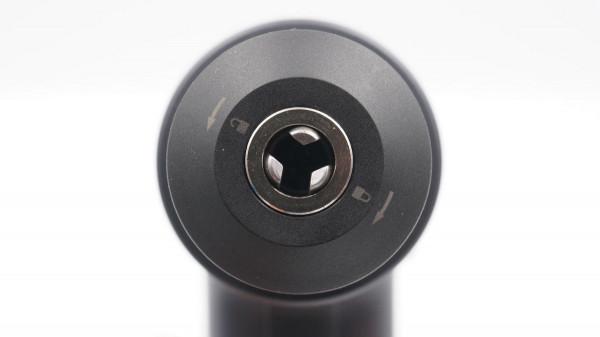

批頭/鑽頭插孔特寫，端部外殼上印有組裝提示箭頭。
電鑽頭部特寫。

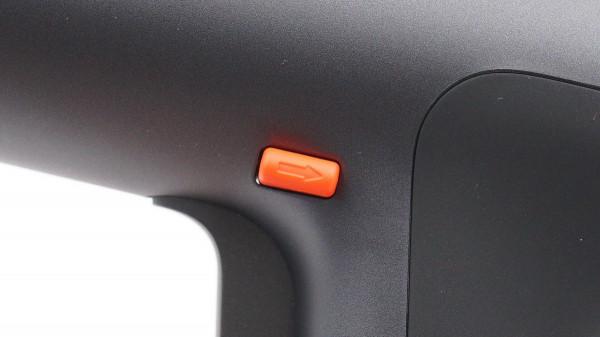

橙色的正反轉按鍵特寫，凹印有提示箭頭。
散熱孔特寫。
末端外殼採用齒輪造型設計，方便轉動。
智慧顯示屏貼有保護貼紙，貼紙上印有對應區域功能資訊，包括電量顯示、自選模式檔位顯示、擰入擰出提示、三種工作模式（自動、自選、脈衝）以及模式切換按鍵標識。

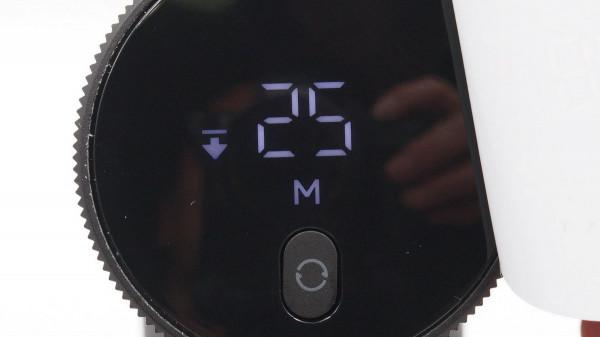

螢幕特寫。
底部貼有電鑽銘牌貼紙，引數資訊不再贅述。
使用配套的充電器給電鑽充電，使用ChargerLAB POWER-Z KM001C測得充電功率為9V 1.44A 13W。
二、米家無刷智慧家用電鑽拆解

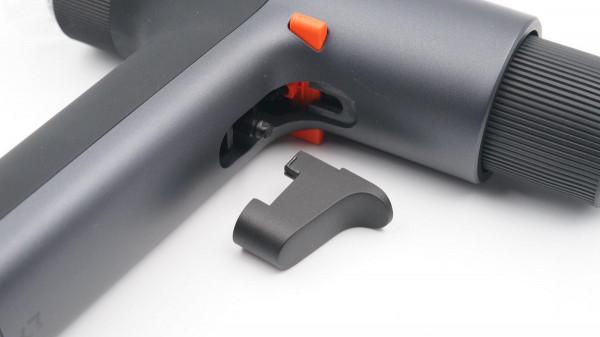

電鑽扳機拆下。
正反轉按鍵橫穿機身。
握把底部貼紙撕掉可以看到封裝螺絲。
拆掉螺絲取出底部外殼。
外殼上凹印PC+ABS字樣，表明了電鑽機身殼使用材質。

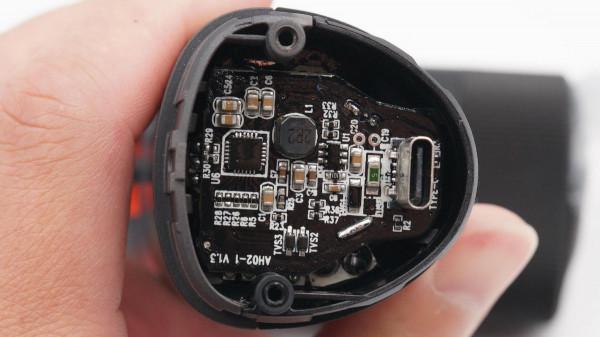

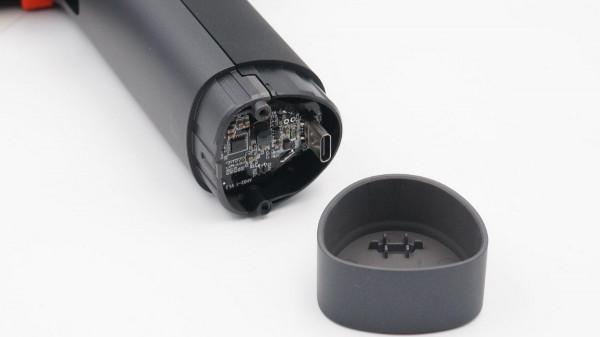

底部設有一塊小板，USB-C輸入母座垂直焊接在小板上。
輸入保險絲特寫。
鈺泰ETA7014，36V耐壓的過壓保護晶片，支援短路保護和過熱保護。

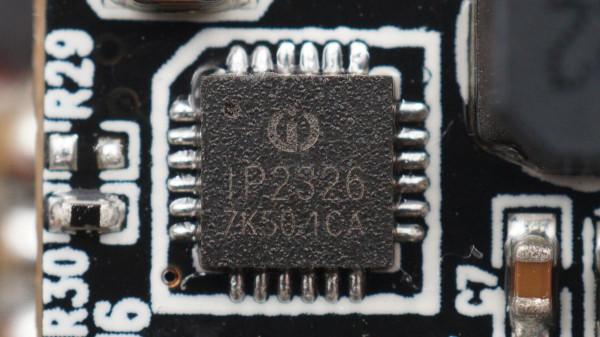

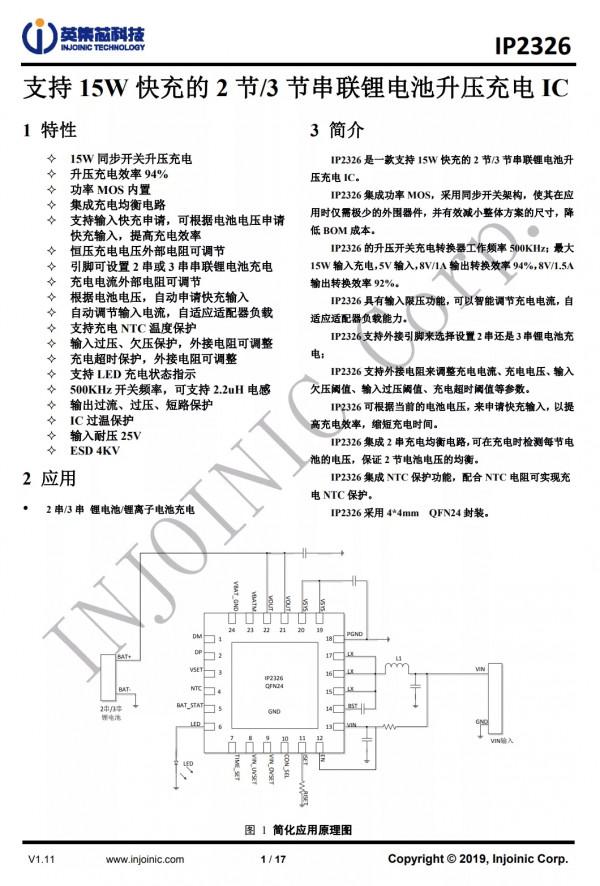

英集芯IP2326 2節/3節串聯鋰電池升壓充電IC，內部整合開關管，可根據電池電壓動態調節輸入電壓以最佳化升壓轉換效率。支援單燈充電狀態指示，輸入耐壓25V，支援NTC電池溫度檢測，支援輸入欠壓，過壓保護和充電超時保護。IP2326用於2串充電時，可提供充電均衡功能。
值得一提的是，英集芯IP2326還可用於2串鋰電代替9V供電的萬用表電池。5V升壓充電，並自帶均衡功能，放電電池直接輸出，相比5V線性充電再升壓的設計，效率大幅提升且放電無干擾。
充電頭網拆解了解到，英集芯的智慧充電晶片可廣泛應用在充電器、移動電源、車充、無線充電器等產品上，獲得小米、華為、三星等大品牌客戶的高度認可。

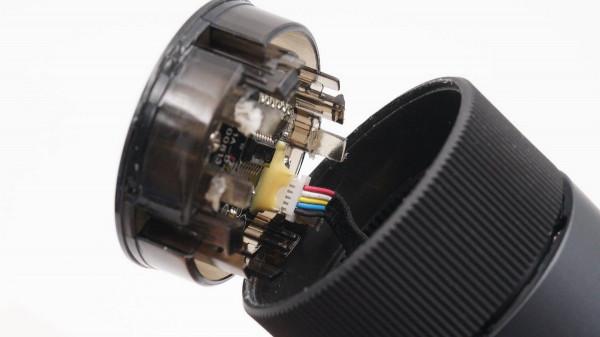

將顯示屏所在一端的外殼拆開，卡扣固定封裝，導線插拔式連線。

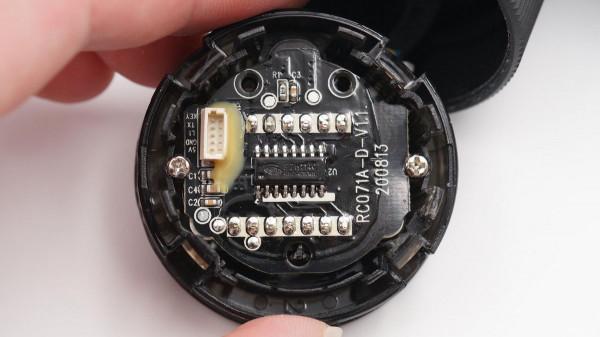

顯示屏小板使用螺絲固定，背面中心有一顆晶片。

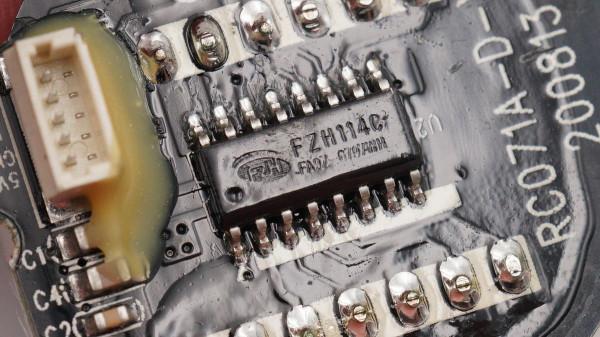

方中禾FZH114C是一款LED（發光二極體、數碼管、點陣屏）驅動控制專用晶片。

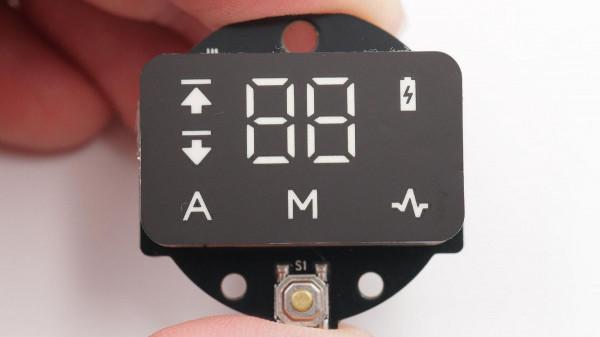

LED顯示屏特寫。

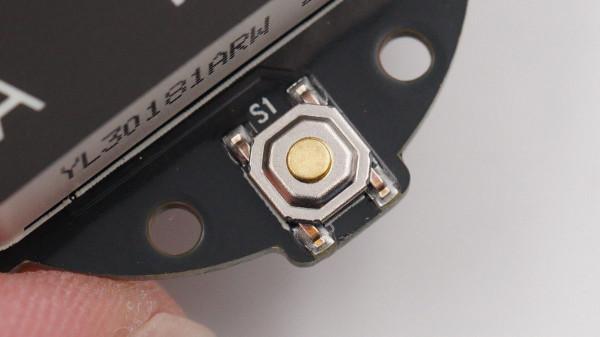

模式切換按鍵特寫。

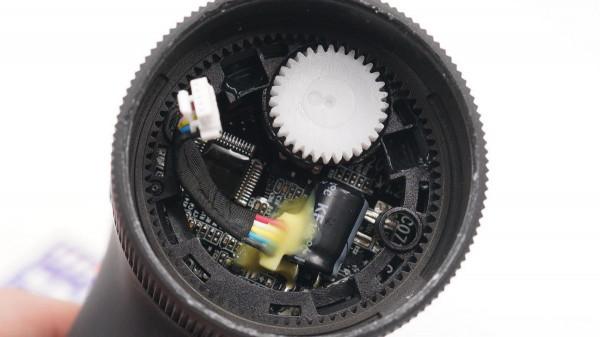

內部設有一個白色齒輪，配合旋轉外殼實現調檔。
將旋轉外殼和白色齒輪拆下。

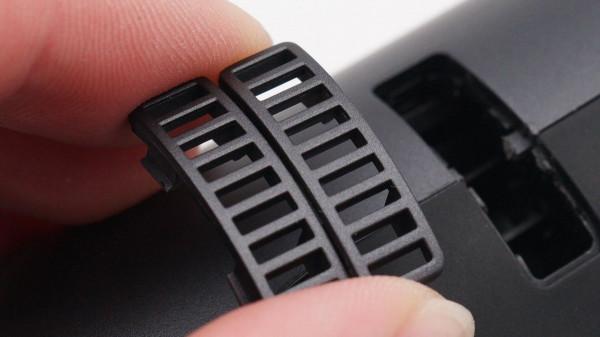

將散熱視窗拆下。

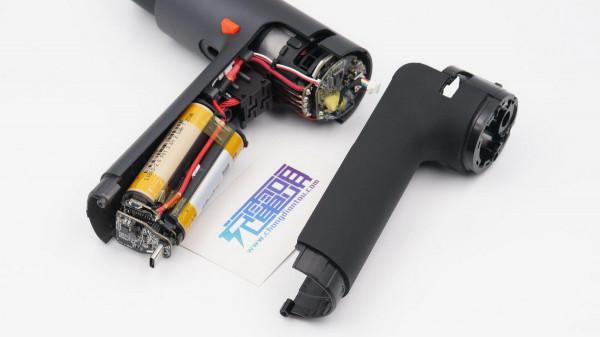

最後便可以將主體外殼拆開，可以看到內部由電池組、無刷馬達和幾塊小板組成，透過導線連線通電。

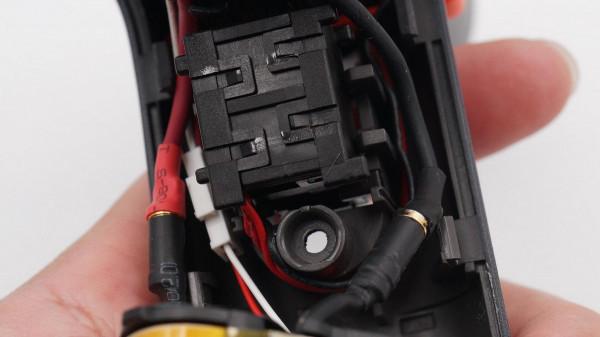

扳機按鍵外殼採用卡扣進行固定。
導線連線處套有絕緣膠套。
電池組三顆鋰電池來自遼寧九夷鋰能股份有限公司，兩端纏繞膠帶固定。
三顆電池均為18650鋰電池，規格為2Ah/7.2Wh/3.6V。
電池組底部貼有青稞絕緣紙。
輸入端採用雙層小板設計，排針連線固定。

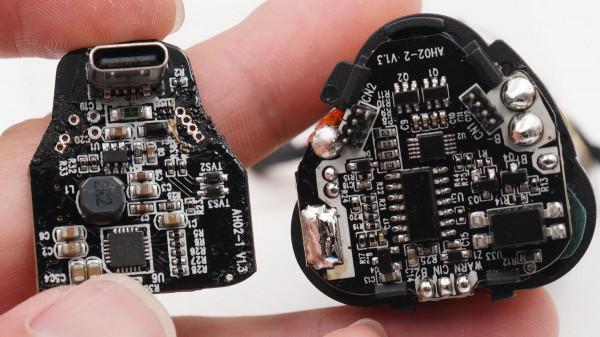

將兩塊小板拆分開。

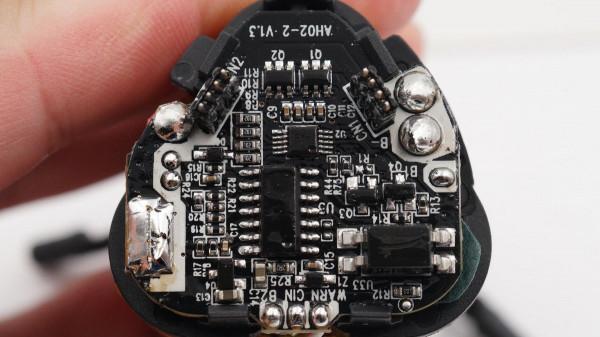

下層小板正面特寫，為電池保護元件。

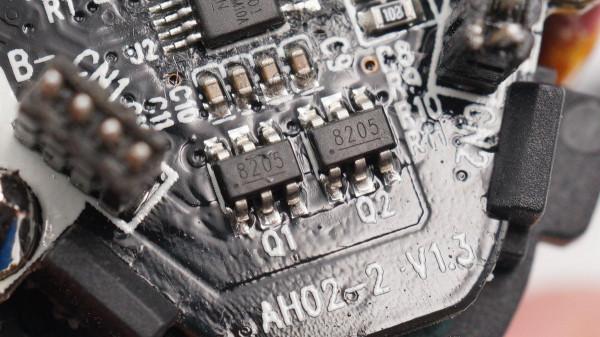

兩顆絲印8205的MOS管。
絲印BM301的晶片。

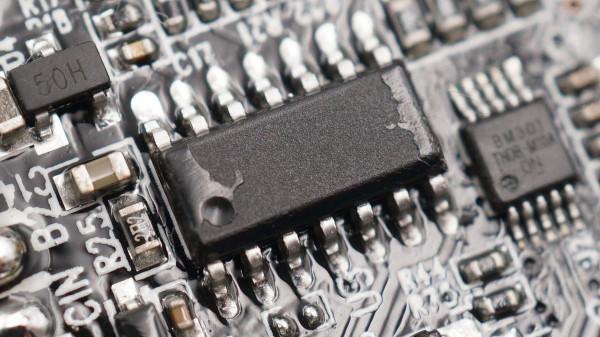

一顆無絲印晶片，資訊不詳。

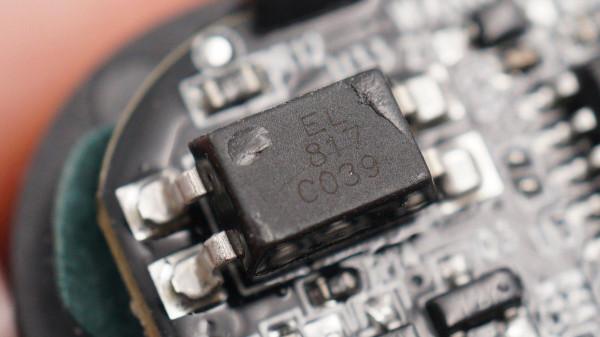

EL 817光耦。

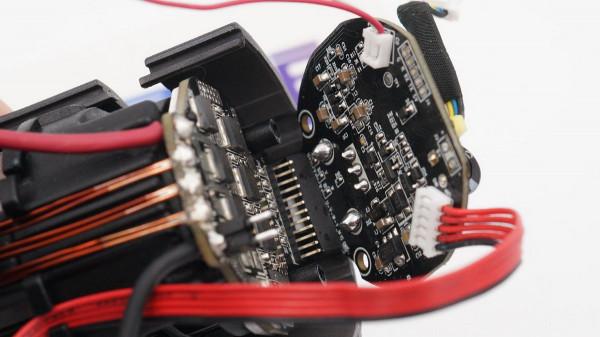

另外控制馬達的小板有兩塊，外層為信號板，內層為驅動板。

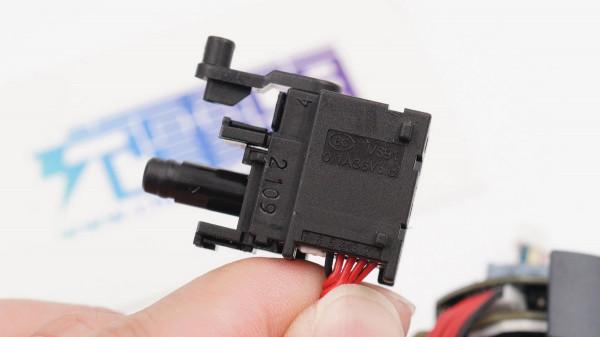

調速扳機按鍵特寫。
按鍵和上層小板連線。

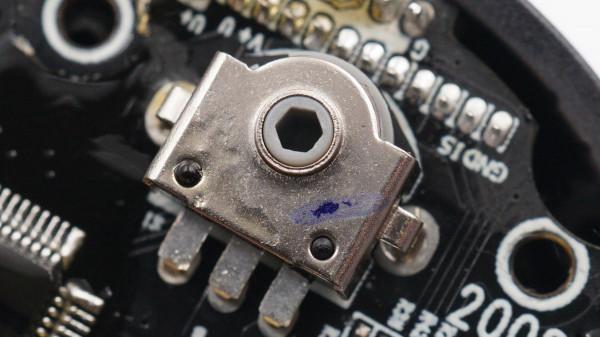

換擋編碼器器件特寫。

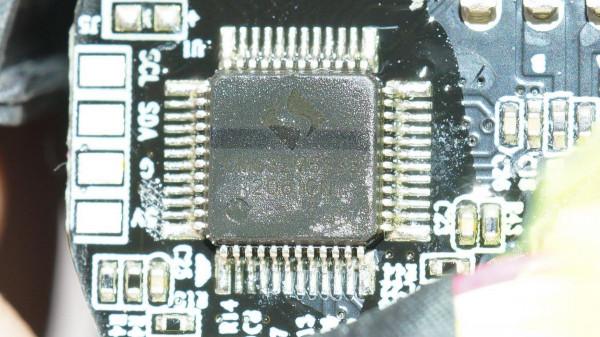

中微CMS32M5333 32位電機微控制器。
電容特寫，規格為25V 220μF。
將兩塊小板分開。
上層小板另一面一覽。

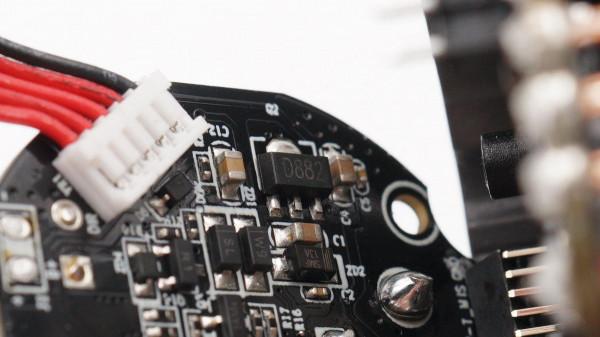

絲印D882的三極體。

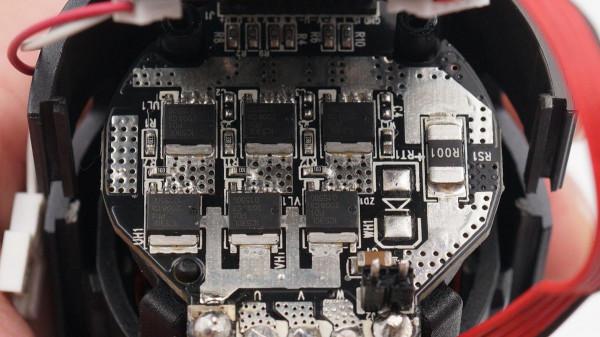

下層小板設有六顆相同的MOS管，組成無刷驅動。右側R001電阻用於過流保護。
無刷電機驅動管來自安世半導體，PSMN1R5-30YLC，耐壓30V，導阻1.55mΩ，LFPAK56封裝。
全部拆解完畢，來張全家福。
充電頭網拆解總結
電鑽這類工具專業人員離不開，一般人雖不常用但多少也得備一個以便不時之需。米家這款電鑽採用PC+ABS高強度工程塑膠，機身一體成型無螺絲，造型符合人體工學設計，整體又十分小巧輕便，無懼各種小空間，可以說使用體驗非常的好，一般的組裝問題都能解決。採用時下普及的USB-C口取電，一般的手機充電器加線就能給其充電，也十分方便。
充電頭網透過拆解了解到，電鑽輸入端便設計有保險絲、過壓/短路/過熱保護晶片，對充電安全做了充分保護，此外採用英集芯IP2326為內建電池組進行充電，也正是得益於英集芯這顆IC的使用，電鑽配備了USB-C口，使用者充電體驗更好。
IP2326 IC是英集芯IP23XX系列新品的其中一款，此外還有IP2312、IP2315、IP2325、IP2365、IP2368五個型號，滿足鋰電池快充多場景應用。可以說英集芯IP23XX系列新品的推出，對於一般的電動工具普及USB-C口起到非常積極的推動作用。
