本來是沒有拆解NeoBuds Pro的計劃的，主要是有點捨不得。但有個胖子，丟了電池盒之後，在海鮮市場又配了盒子，用了不到幾天，又弄丟一隻耳機，胖子一生氣買了一套新的，所以缺了一隻耳機的NeoBuds Pro就被安排拆解發揮餘熱了。NeoBuds Pro採用多單元設計，動圈+動鐵，並使用數字分頻器分頻，透過拆解，可以看到NeoBuds Pro耳機內部設計還是比較講究的，內部腔體被分割成三大塊，耳柄部分安裝了耳機主機板，頭部內部被一分為二，靠近導管一側是聲學群體，另一側安裝紐扣鋰電，縫隙透過膠水封死，完成聲學隔離。動圈揚聲器靠後安裝，動鐵揚聲器位於導管處。 [Pics]
EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機

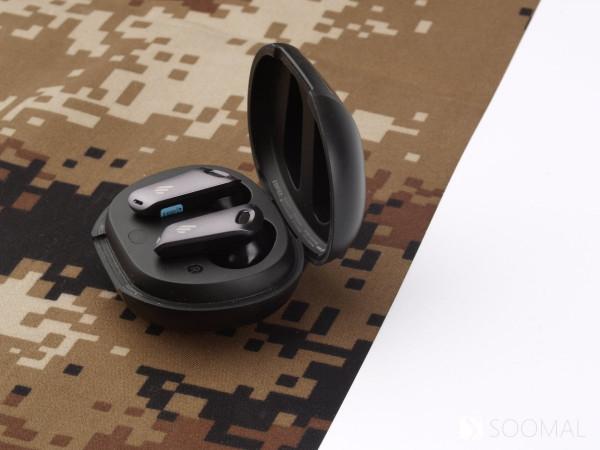

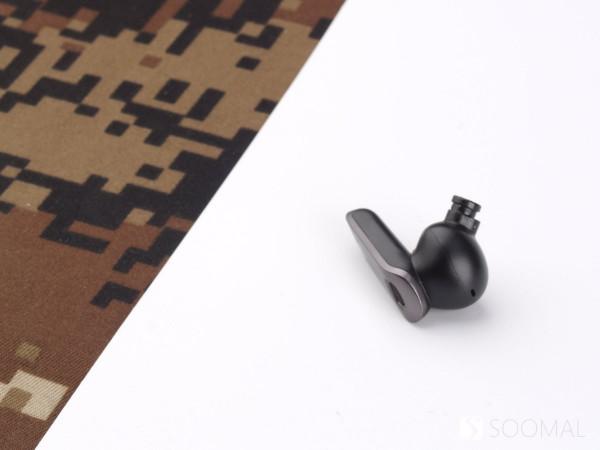

EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機-耳機

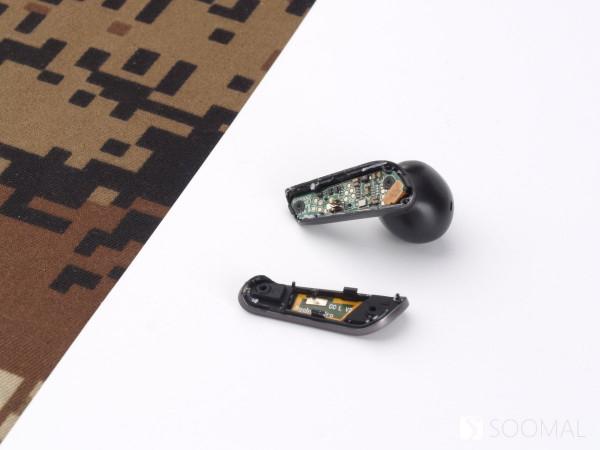

EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機-拆開耳殼
EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機-耳機天線

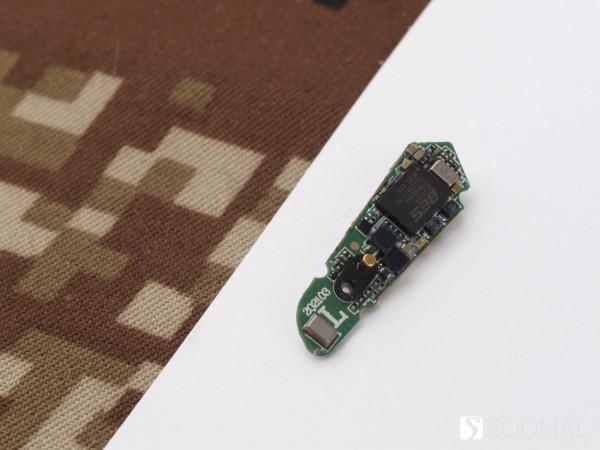

EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機-耳機主機板
EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機-耳機主機板另一面
EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機-電池
EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機-動圈揚聲器磁鋼

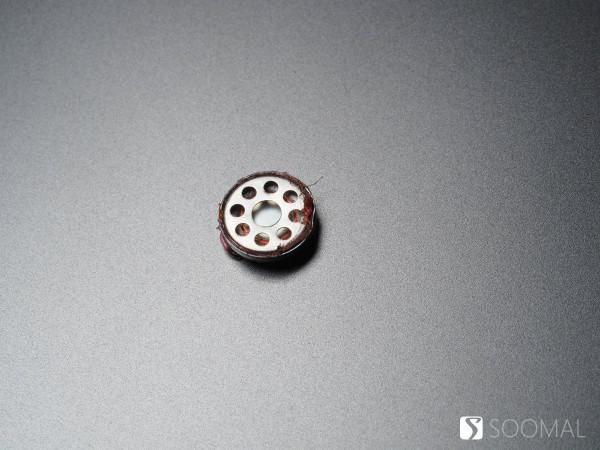

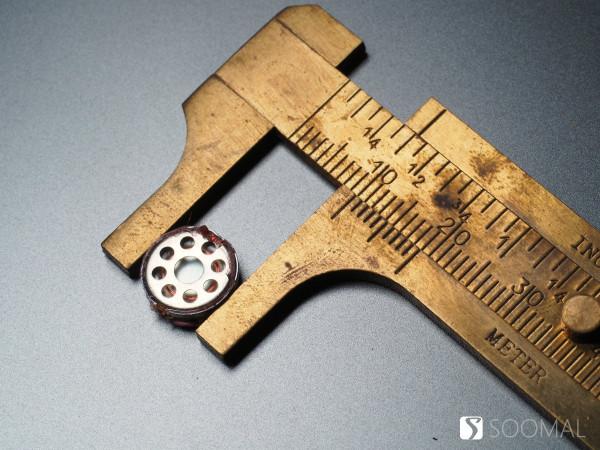

EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機-動圈揚聲器
EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機-動圈揚聲器

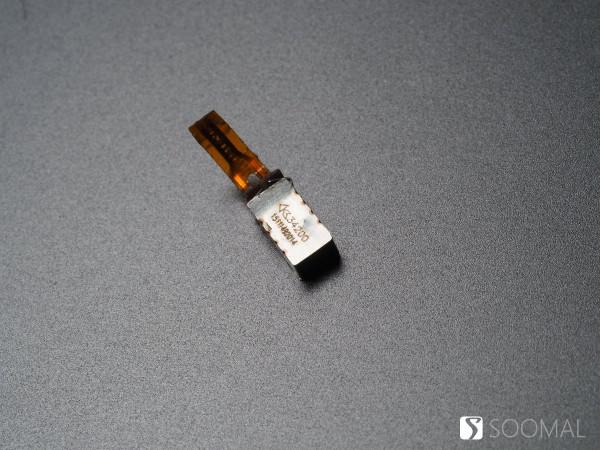

EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機-樓氏34200動鐵揚聲器
EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機-撬開充電盒
EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機-充電盒-電池
EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機-充電盒-導光燈條和遮光罩
EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機-充電盒-小磁塊
這些小磁塊用於檢測耳機是否放入盒中，以及快速固定耳機
EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機-充電盒-主機板和USB連線子板

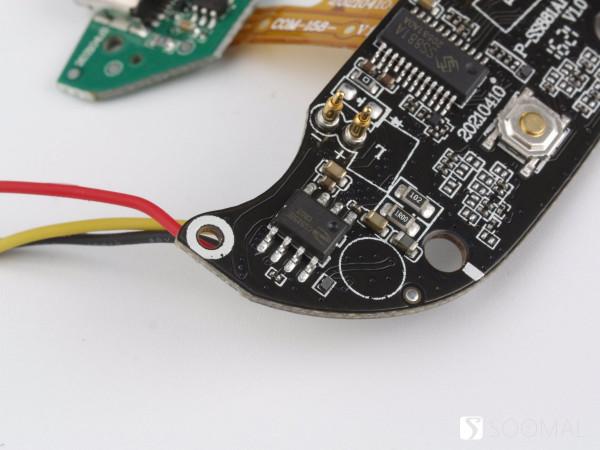

EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機-充電盒-昇生微SS881A電源控制晶片
EDIFIER 漫步者 NeoBuds Pro 藍芽真無線主動降噪耳機-充電盒-CS5256鋰電充電管理晶片
[/Pics]
