京東Flink最佳化與技術實踐

導讀：Flink是目前流式處理領域的熱門引擎，具備高吞吐、低延遲的特點，在實時數倉、實時風控、實時推薦等多個場景有著廣泛的應用。京東於2018年開始基於Flink+K8s深入打造高效能、穩定、可靠、易用的實時計算平臺，支撐了京東內部多條業務線平穩度過618、雙11多次大促。本次講演將分享京東Flink計算平臺在容器化實踐過程中遇到的問題和方案，在效能、穩定性、易用性等方面對社群版Flink所做的深入的定製和最佳化，以及未來的展望和規劃。主要內容包括：

實時計算演進
Flink容器化實踐
Flink最佳化改進

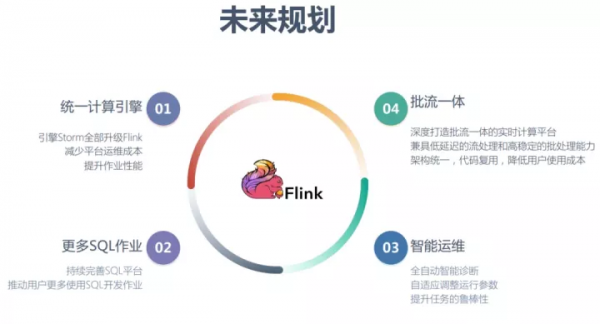

未來規劃

01實時計算引進1.發展歷程

最初大資料的模式基本都是T+1，但是隨著業務發展，對資料實時性的要求越來越高，比如對於一個數據，希望能夠在分鐘級甚至秒級得到計算結果。京東是在2014年開始基於Storm打造第一代流式計算平臺，並在Storm的基礎上，做了很多最佳化改進，比如基於cgroup實現對worker使用資源的隔離、網路傳輸壓縮最佳化、引入任務粒度toplogy master分擔zk壓力等。到2016年，Storm已經成為京東內部流式處理的最主要的計算引擎，服務於各個業務線，可以達到比較高的實時性。

隨著業務規模的不斷擴大，Storm也暴露出許多問題，特別是對於吞吐量巨大、但是對於延遲不是那麼敏感的業務場景顯得力不從心。於是，京東在2017年引入了Spark Streaming流式計算引擎，用於滿足此類場景業務需要。

隨著業務的發展，不光是對於資料的延遲有很高要求，同時對於資料的吞吐處理能力也有很高的要求，所以迫切需要一個兼具低延遲和高吞吐能力的計算框架，於是在2018年我們引入了Flink。在Flink社群版的基礎上，我們從效能、穩定性、易用性還有功能等方面，都做了一些深入的定製和最佳化。同時我們基於k8s實現了實時計算全面的容器化，因為容器化有很多的優點，它可以做到很好的資源隔離，同時它有一個很強的自愈能力，另外它很容易實現資源的彈性排程。同時我們基於Flink打造了全新的SQL平臺，降低使用者開發實時計算應用的門檻。

到2020年，基於Flink和k8s實時計算平臺已經做的比較完善了。過去流式處理是我們關注的重點，今年我們也開始逐漸的支援批處理，朝著批流一體的方向演進。另外AI是目前比較火的一個方向，對於AI來說，它的實時化也是一個重要的研究方向。所以我們的實時計算平臺將會朝著批流一體和AI的方向進行發展。

2.平臺架構

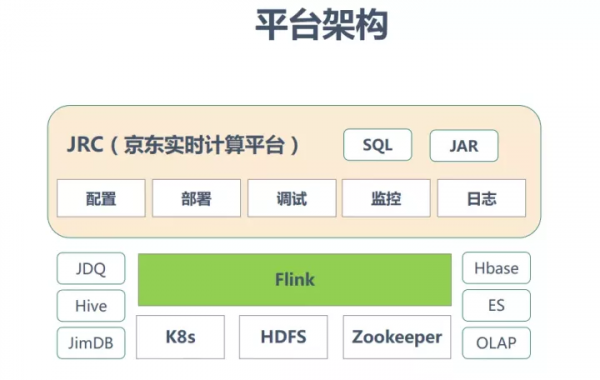

上面是京東實時計算平臺JRC的整體架構，整個架構以定製化改造後的Flink為核心，Flink執行在K8S上，狀態儲存在HDFS叢集上，透過Zookeeper保證叢集的高可用。支援流式源JDQ（京東基於Kafka深入定製實現的實時資料匯流排）和Hive，資料主要寫入JimDB（京東記憶體資料庫）、ES、Hbase和京東OLAP。計算平臺支援SQL和普通JAR包兩種方式的作業，具有配置、部署、除錯、監控、和日誌處理等功能。

3. 業務場景

京東Flink服務於京東內部非常多的業務線，有70多個一級部門在使用，主要應用場景包括實時數倉，實時大屏，實時推薦，實時報表，實時風控和實時監控，當然還有其他一些應用場景。對資料計算實時性有一定要求的場景，一般都會使用Flink進行開發。

4. 業務規模

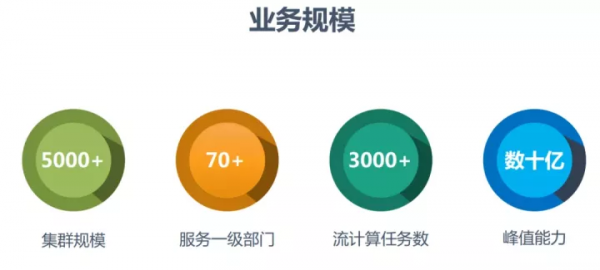

京東Flink叢集目前由5000多臺物理機組成，它服務了京東內部70多個一級業務部門，目前線上的流計算任務大概有3000多個，資料的處理能力可以達到每分鐘數十億甚至更高。

02Flink容器化實踐

1.容器化歷程

京東從2018年開始進行計算引擎的容器化改造，2019年初已經實現計算單元全部容器化，2020年進行了容器化方案升級，使用native k8s實現計算資源的彈性擴容。容器化改造的好處是提升了資源使用率，提高了研發效率，增強了業務穩定性，減少了運維部署成本。

2.容器化方案

舊的容器化方案是基於k8s Deployment部署的Standalone Session叢集，它需要事先預估出叢集所需資源，比如需要的JobManager和TaskManager的資源規格和個數。然後JRC平臺透過K8S客戶端向K8S Master提出請求，建立JobManager的Deployment和TaskManager的Deployment。其中使用ZK保證高可用，使用Hdfs實現狀態儲存，使用Prometheus實現監控指標的上傳，結合Grafana實現指標的直觀展示。叢集使用ES儲存日誌，方便日誌的查詢。

3.容器化遇到的問題&對策

容器化過程中可能遇到很多問題：

① JM/TM故障自動恢復

應用部署在容器中，當應用出現異常時，如何發現應用或者異常的情況呢？比如可以使用存活探針，編寫檢測指令碼定期讀取應用的心跳資訊。當檢測到Pod處於不健康狀態時，可以採用k8s的重啟機制來重啟不健康的容器。

② 減少Pod異常對業務影響

在k8s中由於硬體異常、資源過載、Pod不健康等問題會導致Pod被驅逐或自動重啟，Pod重啟時勢必會影響到該Pod上分佈計算任務的正常執行。這個時候可以考慮採用適當的重啟策略、改造核心等方案來減少對任務影響。比如京東實現了JM Failover最佳化，當Pod異常引起JM Failover時採用的是任務不恢復、重建任務狀態恢復的方式，可以一定程度上減少Pod重啟對業務帶來的影響。

③ 效能問題

在容器環境下，JVM對cpu和記憶體的感知會有一定的問題，在Java8版本中，一些引數就要進行顯式的設定。對於機器效能差異或熱點等問題導致部分Pod計算慢的問題，可以考慮進行針對性最佳化（比如實現基於負載的資料分發）或處理（比如檢測到計算慢的Pod將其驅逐到負載較低的機器）。此外，對於使用容器網路的情況下，可能會帶來一定的網路效能損耗，此時可以根據情況選擇使用主機網路避免網路虛擬化帶來的開銷，或者選擇更高效能的網路外掛。

④ 重要業務穩定性

如何保證業務的穩定性是一個需要重點考慮的問題。除了保證系統各個環節的高可用外，還可以根據業務情況考慮使用其它合理的方案，例如業務分級管理，獨立資源池，多機房互備等。

4.容器化方案升級（Native k8s）

原有容器化方案存在一定的問題：

資源需要提前分配
無法實現資源彈性伸縮
極端場景下Pod不能正常拉起，影響任務恢復
重要業務穩定性

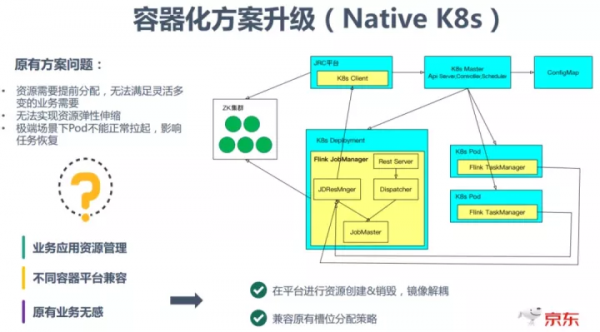

容器化升級的解決方案是採用Native K8s的方式。由JRC平臺先向K8S Master發出請求，建立JobManager的Deployment；然後在使用者透過Rest服務提交任務後，由JobMaster透過JDResourceManager 向JRC平臺發出請求，然後JRC平臺向 K8s Master 動態申請資源去建立執行TaskManager 的Pod。

此處，透過引入JRC平臺與K8s互動，遮蔽了不同容器平臺的差異，解耦了映象與平臺叢集配置&邏輯變化。另外，為了相容原有Slot分配策略，在提交任務時會預估出任務所需資源並一次性申請，之後採用等待一定時間後進行slot分配的方式達到相容目的。

03Flink最佳化改進

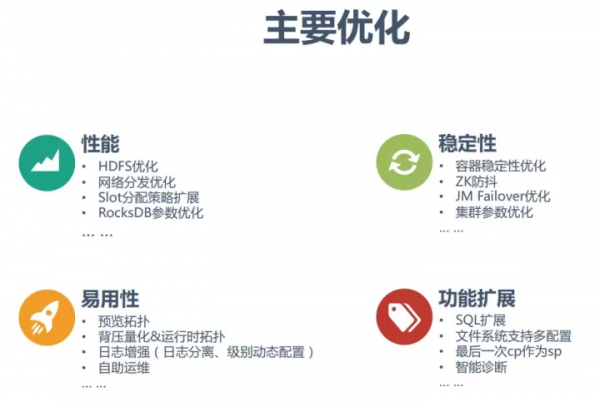

主要做了以下四個方面的最佳化：

效能
穩定性
易用性
功能擴充套件

下邊分幾個重要的點進行講解：

1.預覽拓撲

預覽拓撲主要是為了解決業務的一些痛點：比如任務調優繁瑣、SQL任務無法指定並行度、任務需要的額Slot數不清楚、並行度調整後網路buffer不足等。在Flink任務除錯階段，對任務並行度、Slot分組、Chaining策略的調整是個反覆的過程，如果把引數寫到命令列就太繁瑣了。而基於預覽拓撲就可以很方便地對這些引數進行配置。

預覽拓撲基本的實現方案如上圖：使用者提交JAR包後可根據JAR包生成對應的拓撲圖，之後使用者根據拓撲圖可以進行線上調整，最後自動將修改後的配置和原來的JAR包一起進行任務提交。

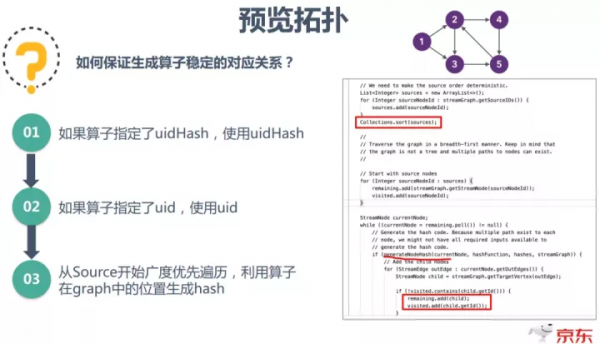

預覽拓撲機制使得不修改程式多次提交任務調優成為可能，但是如何保證前後兩次提交生成運算元穩定的對應關係呢？解決方案的關鍵是保證運算元有穩定的唯一身份標識，具體演算法是：如果運算元指定了uidHash就用uidHash，如果運算元指定了uid就使用uid，否則就從source開始廣度優先遍歷，利用運算元在graph中的位置生成一個穩定hash值。

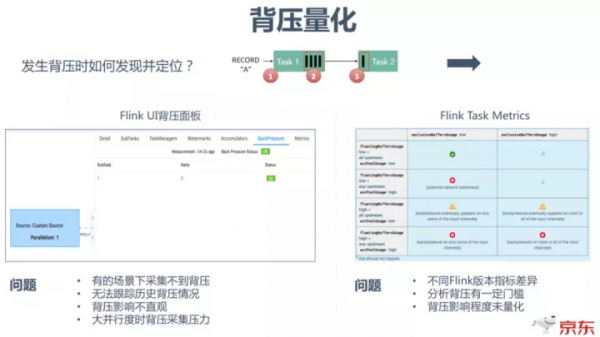

2.背壓量化

第二個重要的最佳化是背壓量化。

在Flink開發的時候，主要有兩種方式：

①透過Flink UI背壓面板觀察是否背壓。使用這種方式在某些場景比較方便，但是它存在幾個問題：

在有些場景下采集不到背壓
對於歷史背壓情況無法跟蹤
背壓影響不直觀
大並行度時背壓採集壓力

②透過任務背壓相關指標進行觀察和分析，透過將指標定期採集並存儲起來，可以進行實時或歷史的背壓分析。但是它也有一些不足的地方：

不同Flink版本中指標含義有一定差異
分析背壓有一定門檻，需要對於指標含義有深入理解，聯合進行分析
背壓未量化，對業務影響程度不夠直觀

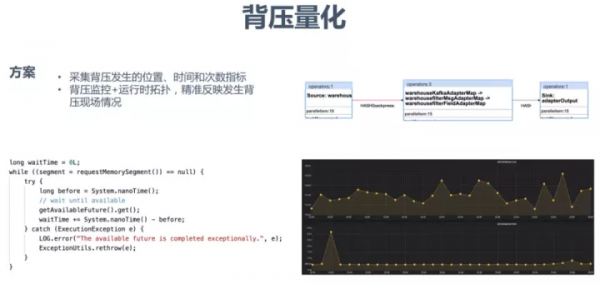

京東的解決方案是採集背壓發生的位置、時間和次數指標，並對這些指標進行上報儲存。同時對量化的背壓指標結合執行時拓撲，可以精確反映發生背壓現場的情況。

3.HDFS最佳化

隨著業務數量的增多，HDFS叢集的壓力就會變得很大。這會直接導致RPC響應時間變慢，造成請求堆積，同時大量小檔案也會對NN記憶體造成很大壓力。對此京東嘗試的解決方案有4方面：限制checkpoint最小間隔，時間最小設定在1min左右可以滿足大部分業務需求；進行小檔案合併；降低cp建立和刪除時的hdfs rpc請求；HDFS叢集多ns分散均衡壓力。

4.網路分發最佳化

在實踐過程中我們發現，即使業務使用了rebalance並且對任務進行了打散分佈，但是由於機器處理能力和負載的差異，會導致任務各個並行度不同程式的背壓表現，嚴重影響了任務的效能。為此，我們開發了基於負載的動態rebalance，在資料進行分發時優先選擇下游負載最小的channel進行分發。

經測試，在特定場景下效能能夠提升近一倍。

5.ZK防抖

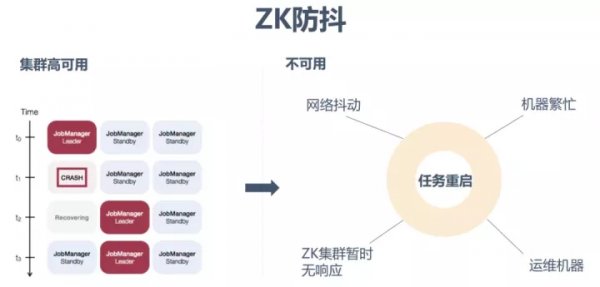

目前一般都是使用ZK叢集實現Flink叢集的高可用，但是當網路抖動、機器繁忙、ZK叢集暫時無響應或運維機器的時候，都可能會導致任務重啟。

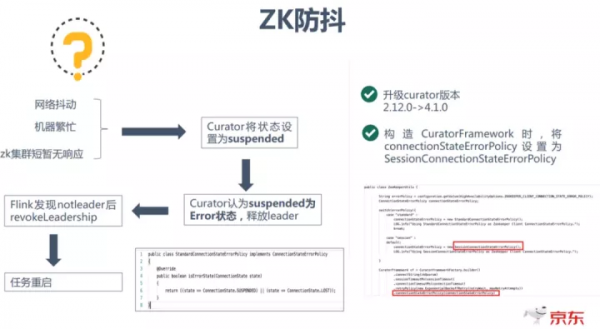

任務重啟的原因是由於在這些場景發生時，Curator會將狀態設定為suspended，並且Curator認為suspended為Error狀態，從而會釋放leader，Flink發現notleader後會revokeLeadership，從而造成任務重啟。

一個可行的解決辦法是升級Curator的版本，同時將connectionStateErrorPolicy設定為SessionConnetionStateErrorPolicy。

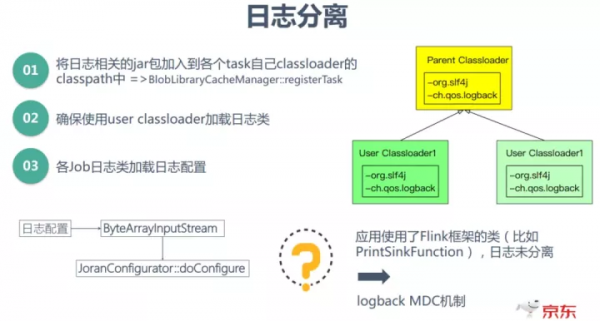

6.日誌分離

目前我們一個叢集是支援跑多個任務的，這時日誌會出現的問題是：任務的日誌和叢集Framework日誌混在一起，同時叢集的多個任務日誌也是混在一起的，不太方便使用者檢視日誌，快速定位問題。

為了解決這個問題，首先要弄清楚目前Flink載入日誌框架的基本機制：為了避免跟業務Job中可能包含的日誌框架的依賴、配置檔案產生衝突，Flink日誌相關類的載入都代理給TaskManager框架的類載入器，也就是Parent Classloader，而框架載入的這些類都是從Flink安裝包的lib目錄下載入的。對於日誌配置檔案，Flink透過 JVM 啟動引數來指定配置日誌配置檔案路徑。
