語音晶片WT2003H4 B008單晶片實現智慧門鈴方案快捷設計
隨著智慧無線技術的不斷進步，無線門鈴也走進了千家萬戶，門鈴產品的銷量隨著人們的需求也不斷上升，市面上的各樣門鈴技術質量也參差不齊。唯創知音深入總結分析市場門鈴存在的問題並進行技術更新迭代，推出了一款功能強大、外圍簡單的WT2003H4 B008門鈴專用晶片，滿足了門鈴行業產品設計工程師快速簡捷設計的需求。此方案是免調433MHZ RF接收模組配合WT2003H4 B008新一代的專用門鈴晶片。
我們先簡單瞭解下門鈴工作原理：當按門鈴時經RF無線433MHZ高頻載波調製數字加密方式傳輸，再經WT2003H4 B008內建DSP處理解碼，輸出內建的高質量的語音鈴聲，內有PLL自動鎖頻，避免頻率走偏，能使在不同的溫度及環境下有更穩定的傳輸，對牆體穿透力更強，使產品在不同季節時使用更加穩定可靠，（市面上的門鈴產品大多存在的問題有：電路元件多複雜、記憶體小音質差、頻率不穩定、市面上的頻率在90MHZ-433MHZ，大多需要手動除錯頻率，頻率反覆除錯不穩定，對溫度變化較敏感，穿牆能力較差，牆體和門體容易對機內頻率有較大影響，造成安裝上後不靈敏或失靈，感應距離縮短等現象）。
唯創知音推出的WT2003H4 B008門鈴晶片方案，是從晶片設計開始就改善了市面上門鈴產品較多的不良問題點，功能強大且電路簡單，主要特點表現在：
1）晶片內建有DSP數字處理系統，ADC、DAC、解碼等功能，技術難點、要點都整合在晶片中；
2）內建Flash可以由客戶定義多首門鈴語音，可內建100秒~350秒語音容量；
3）支援斷電記憶功能；
4）內建0.5W的功放輸出，失真小、頻響寬、信噪比高的優質低頻通道，能播放還原出高品質的音源，使音樂美妙動聽；
5）無線傳輸回來的加密訊號解碼、EV1527協議和學習功能，搖控與主機，一對一搖控，也可以一拖二搖控，不會對設定外的產品干擾；
WT2003H門鈴晶片方案，使外圍元件更少，生產安裝更方便，同時免去生產除錯時間，使產品開發週期也大幅縮短，產品可以快速量產上市，使整體下來的成本更低，增加了產品的競爭能力，帶給使用者更好的體驗。
應用場景：
1、家庭開門、院子、小區呼叫；
2、醫院病床無線語音呼叫系統；
3、餐桌無線語音呼叫系統；
4、建築電梯無線語音報站；
5、其他一些特定的呼叫系統。
本方案功能程式碼：B008，如對本案有興趣，可以透過功能程式碼在唯創知音網站找到相應的產品資料，也可以聯絡唯創知音索取有關資料。
下面我們以應用例項：WT2003H4 B008智慧門鈴設計方案直觀的呈現：（可以按客戶定製或IC晶片供貨，方便客戶選擇）
WT2003H4智慧門鈴方案設計例項
1）智慧門鈴方案概述
|
產品圖片 |
功能特點 |
|
|
1.WT2003H4內建最大300秒語音容量 2.EV1527標準協議介面 3.UART標準協議、9600波特率 4.帶433返回碼 5.DAC/PWM輸出直接推動8歐0.5W喇叭。 6.音量調節… |

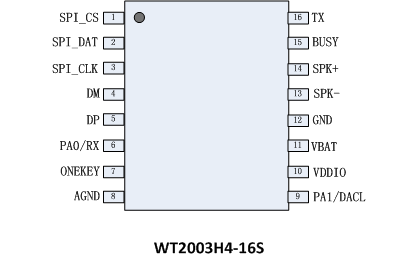

SOP16 封裝管腳描述
2）器件選型
|
部位 |
型號 |
特性概述 |
|
主控 |
WT2003H4 |
32位DSP、最高頻率120MHZ，Flash可重複擦寫、… |

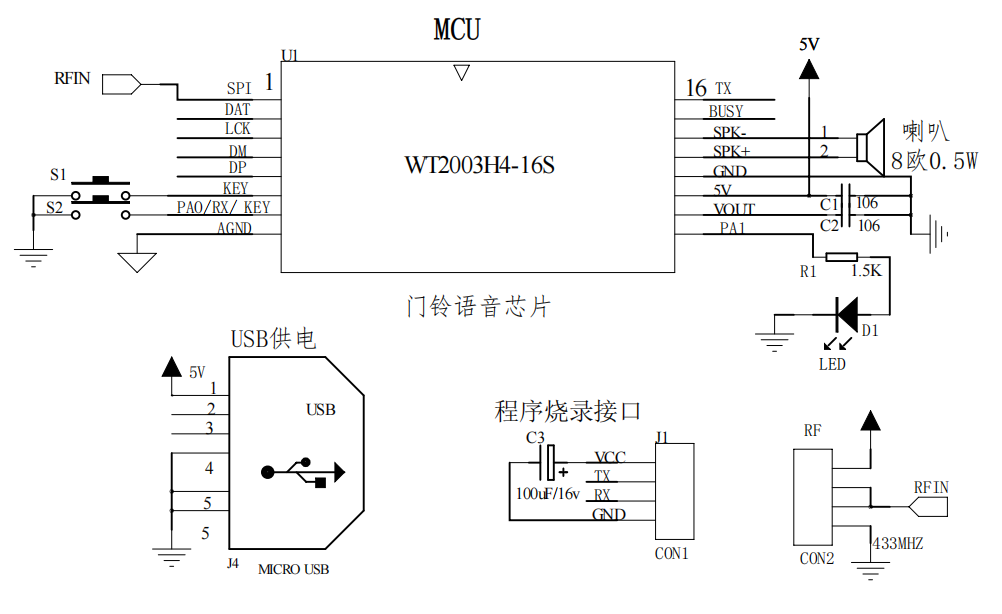

a. 設計原理圖

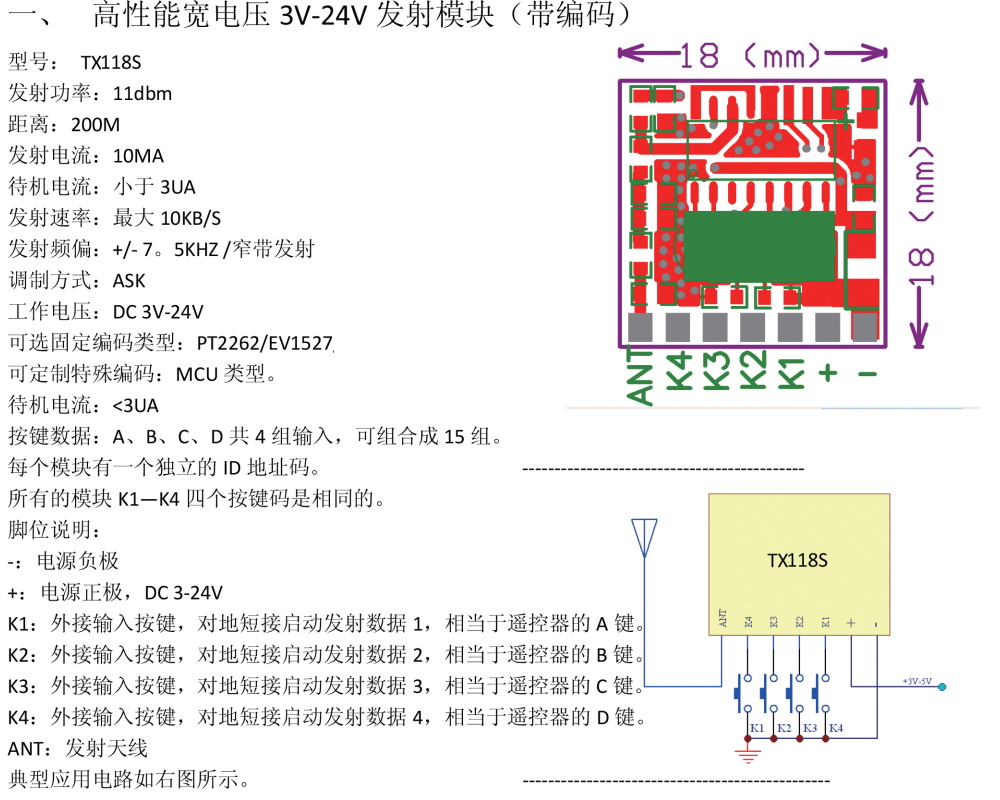

3）發射模組（門鈴遙控)
4)門鈴接收模組
按鍵功能如下：
|
IO口定義 |
S1 |
S2 |
D1、led |
|
功能定義 |
短按：音量加（最大可以32級）大迴圈,同時播放當前曲目 |
短按：下一曲（大迴圈） 長按3秒：433配對學習（學習模式時LED快閃，判定成功LED長亮一秒，5秒自動退出學習模式） |
三種閃燈模式，播放音樂時，慢閃。 快閃：6HZ 慢閃：3HZ 長亮： |
|
S1/S2同時按下3秒，刪除所有學習到的碼，刪除成功LED長亮一秒 |
|||
5）應用框架圖
6）WT2003H4基本功能和特點
1.32位DSP語音晶片、32Mhz內部振盪；
2.工作電壓2.0~5.5V；建議電壓：2.2~4.0V（由於串列埠使用TTL電平通訊）
3.待機電流3MA，休眠靜態電流小於10UA
4、32bit的PWM輸出，可直接驅動8R 0.5W喇叭；
5.支援播放高品質音訊格式，（8kbps~320kbps）聲音優美MP3、WAV檔案，
6.客戶可以透過配套下載測試板線上更換晶片內部語音內容；
7.晶片內建Flash最大300秒語音容量，有掉電記憶功能。
8.晶片主控程式和內建儲存資料均可擦除再燒寫。
9.低電壓檢測功能，可以設定當電壓低於某一個值，做出相應提示
10.UART通訊協議、9600波特率,MCU可以透過UART從WT2003H4中讀出EV1527地址。
11.帶有EV1527解碼功能，並且可以透過UART將EV1527解密後的資料返回
12.目前設定了兩組EV1527的地址。即可以一個產品配對兩組遙控地址
13.音訊頻率響應50HZ-10KHZ.滿足高品質的語音訊響。
14、信噪比大於90db.
15、失真小0.1%，
16、功耗低,可靠性高，輸出大，動態範圍廣，失真小，頻響寬，信噪比高的高品音訊領域。
17、配合433MHZ RF射頻頻率穩定，傳輸距離遠，穿透能力強，PLL鎖相環自動鎖頻，數字加密編碼傳輸更可靠安全，傳輸距離在25-100米，看搖控器發射功率決定，相容性高，基本可相容市面上433MHZ 的模組。
Layout注意事項：
1、C1、C2濾波電容儘量靠近IC腳，高頻電容在103P-104P，低頻電容10U以上。
2、RF IN輸入到WT2003H4 IC銅皮寬充大於0.6MM儘量短，天線附件1.5CM內不能有鋪銅。
3、DGND與AGND引到電源地匯合。
EV1527標準協議簡介：
同步碼：
，高500us，低4000us
1碼： 3
1 ， 高600us~1200us，低200us~400us
0碼： 1
3 ， 低600us~1200us，高200us~400us
每次發碼先發高電平，後發低電平，
完整發碼格式：
同步碼+bety1+bety2+bety3
bety1/bety2：遙控地址碼；
bety3：按鍵值碼；
