蘋果萬元iMac電腦標配介面卡做工如何，拆解一臺給大夥看

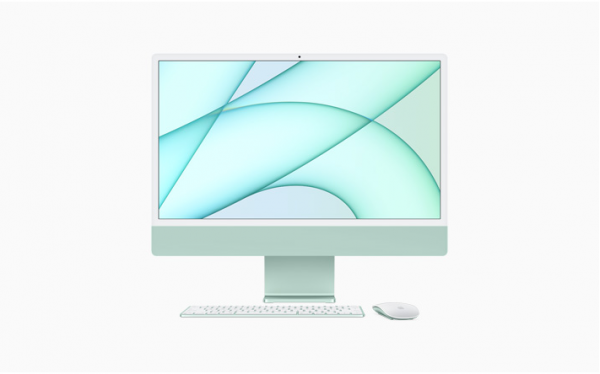

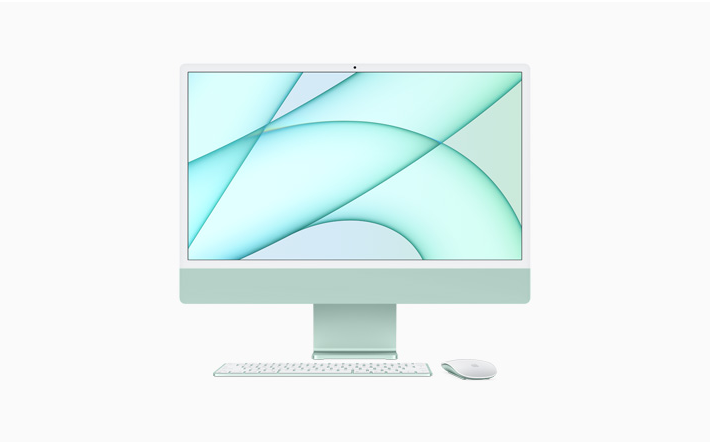

Apple蘋果的24英寸iMac已經上市有一段時間了，搭載蘋果M1處理器的它效能相較上一代提升了85%，同時機身體積還小了50%，此外還有綠色、黃色、橙色、粉色、紫色、藍色和銀色七種靚麗配色可選，清新的顏色加上纖薄的設計，一經推出瞬間就成了很多人的心頭好。

具體的引數就不展開說了，相信心儀這款iMac的小夥伴對它的瞭解比小編都要清楚，有條件的也都早早用上了它來提升自己。不過與新款iMac有關的電源介面卡還是要聊聊的，畢竟這可是我們的本行。

最近充電頭網拿到了蘋果24英寸iMac原裝143W介面卡A2290，這款介面卡可是費了不少力氣才拿到手的，這也是遲遲沒有相關拆解的原因之一。其自帶一條特殊的輸出線纜，支援15.9V9A輸出，下面就隨小編一起來看看電源的具體用料做工。

值得一提的是，充電頭網此前還陸陸續續拆解過蘋果5W、10W、18W、20W、29W、30W、61W、67W、87W、96W、140W等多款充電器，歡迎查閱。

一、蘋果iMac24寸原裝介面卡外觀

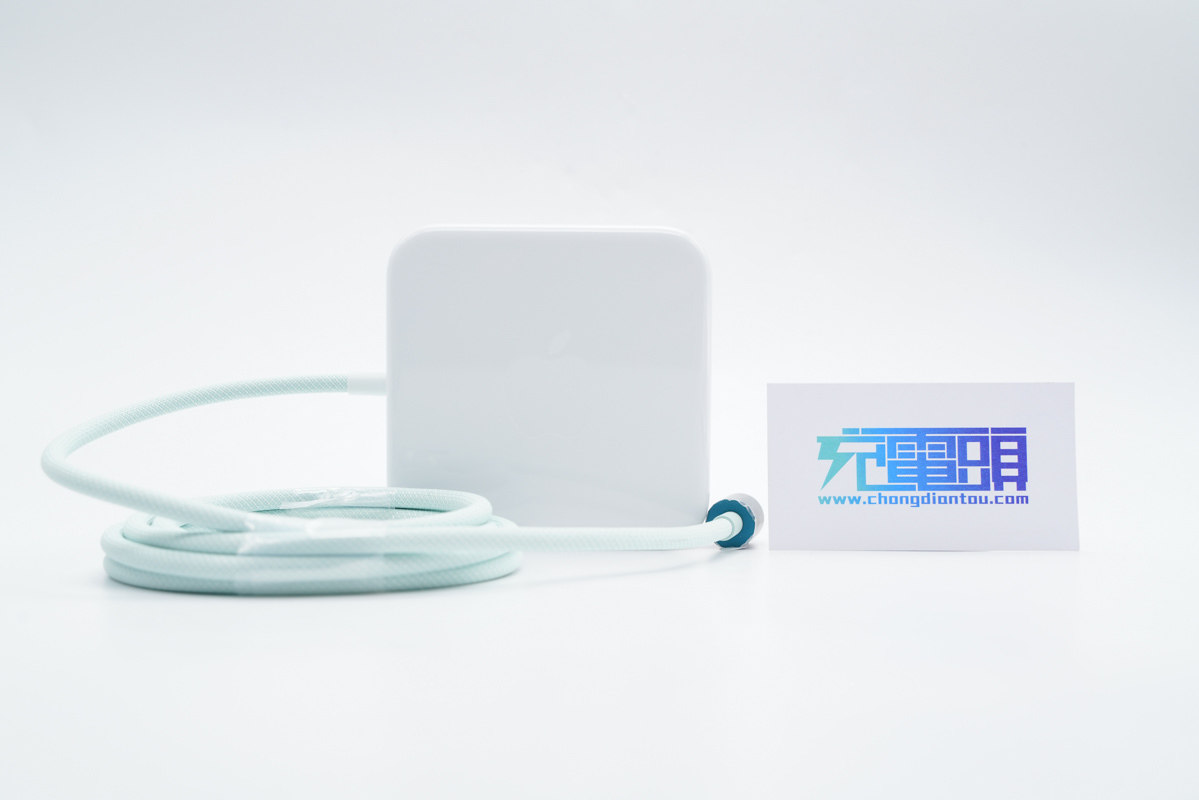

這款介面卡自帶輸出線纜，同時輸入端電源線可拆卸設計，可以更換不同長度的線纜，方便使用。

介面卡機身是蘋果經典方塊造型，外殼高光亮面處理，邊角過渡圓潤。

機身正背面中心均設計有蘋果的logo，相信沒人會對它感到陌生。

輸入端梅花插口獨立模組設計，有電源線可拆卸、接地優點。

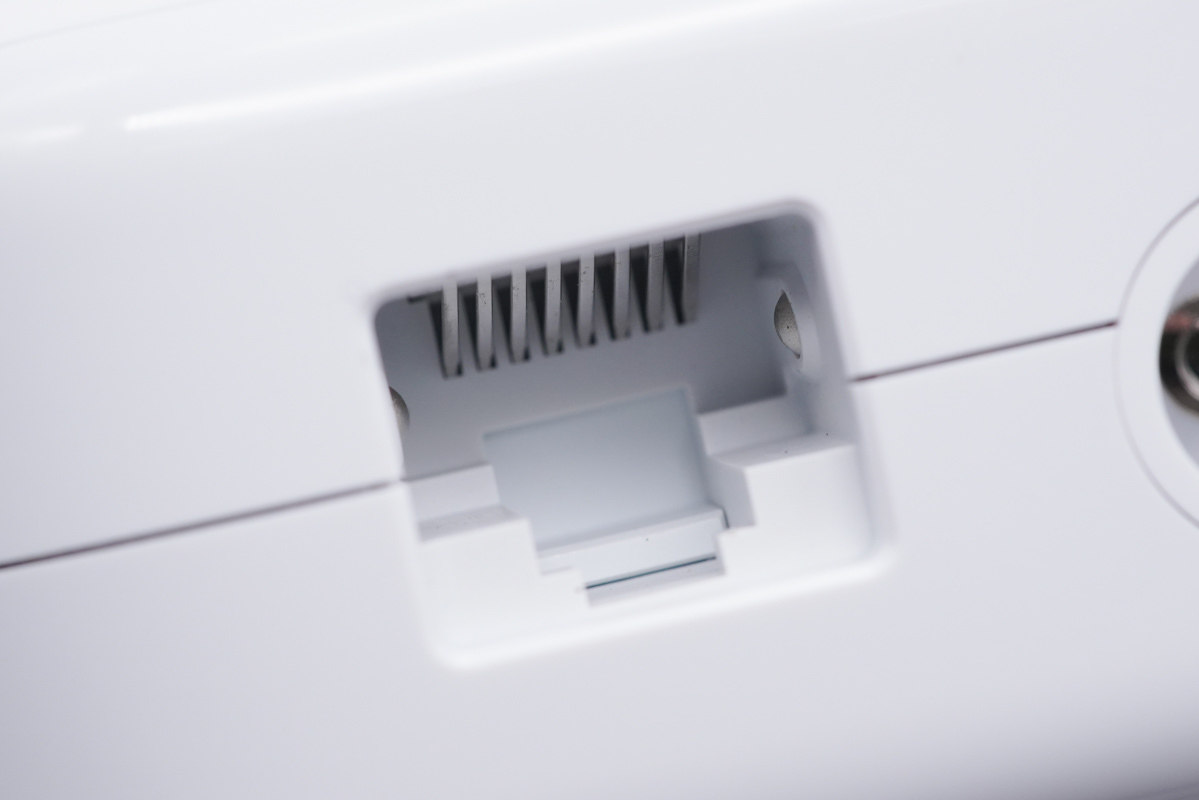

旁邊還設有一個網線介面，對於追求極簡以及輕薄的iMac來說，如此設計既不影響自身美觀，同時又能給使用者提供多一種連網方式。

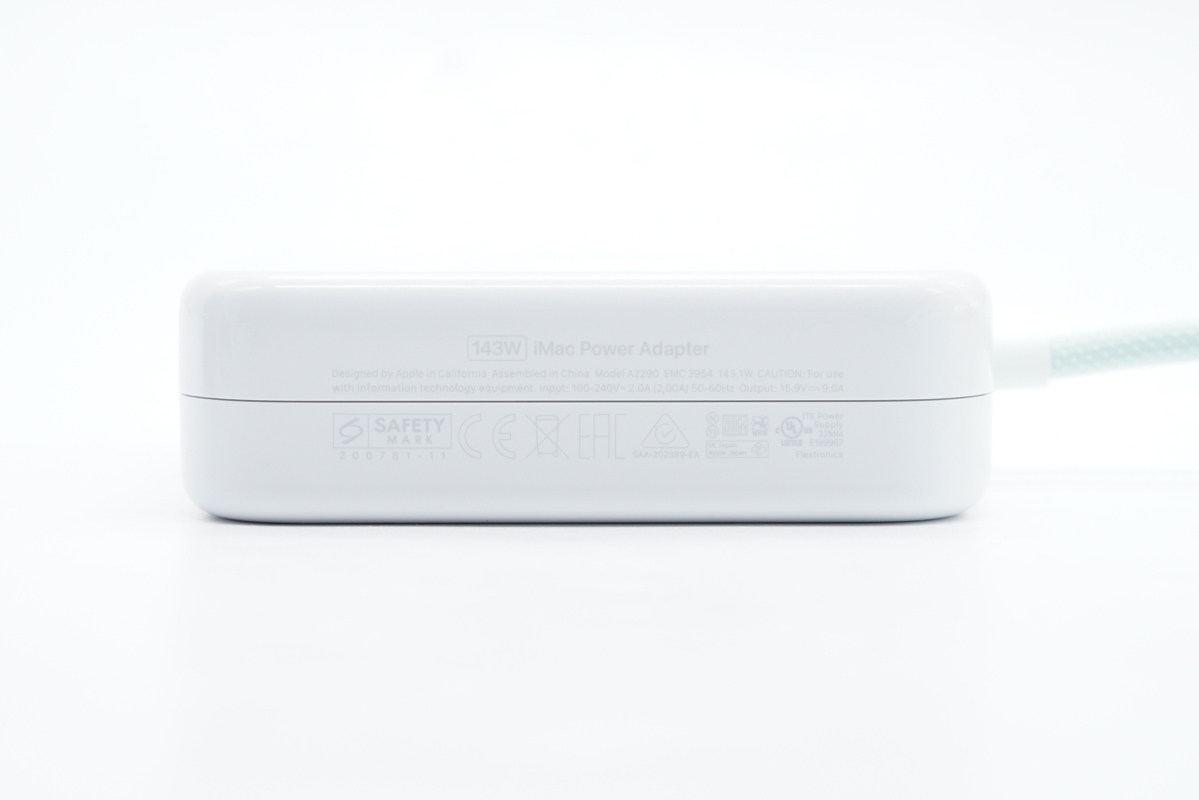

相鄰側面印有介面卡的引數

型號：A2290

輸入：100-240V 50/60Hz 2A

輸出：15.9V9A

介面卡已經通過了CE、EAC、NOM、NYCE、PSE、UL等安規認證，還通過了VI級能效認證。

輸出線纜做了抗彎折處理。

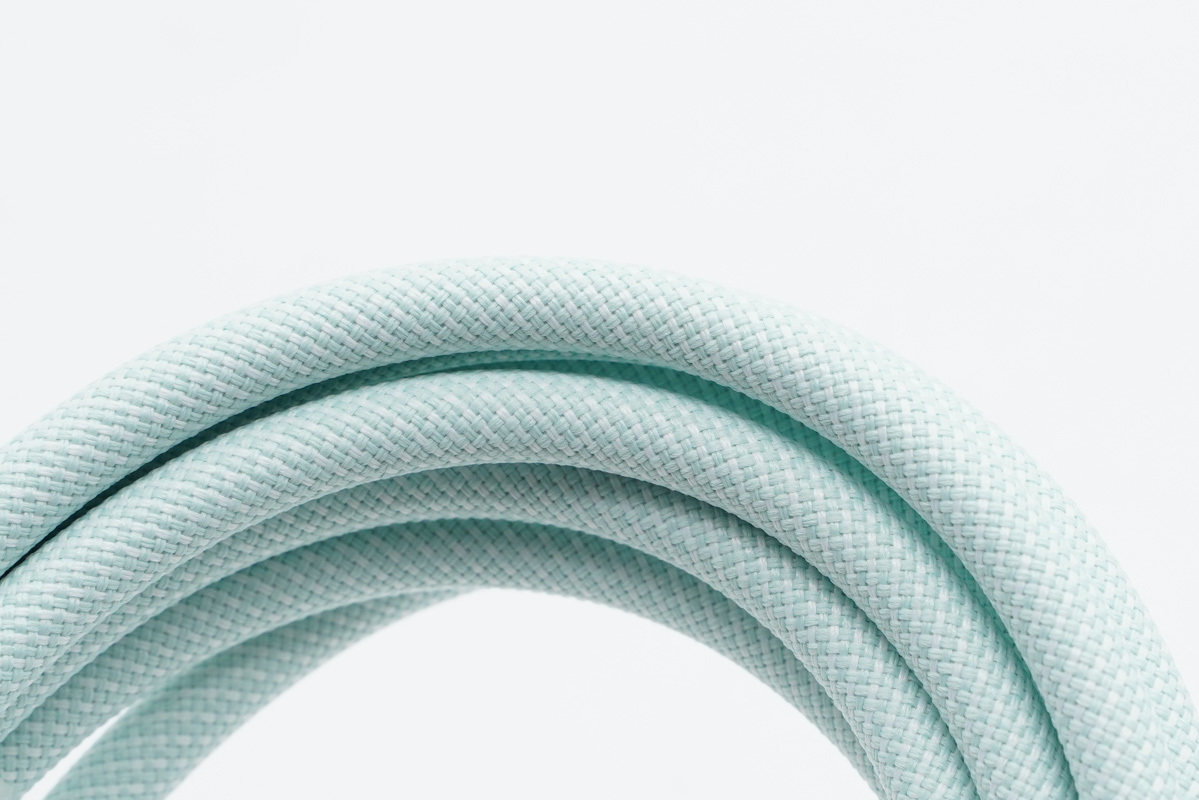

編織外衣使用白、綠細線編織而成，手感粗糙但整體無毛刺，工藝很好。

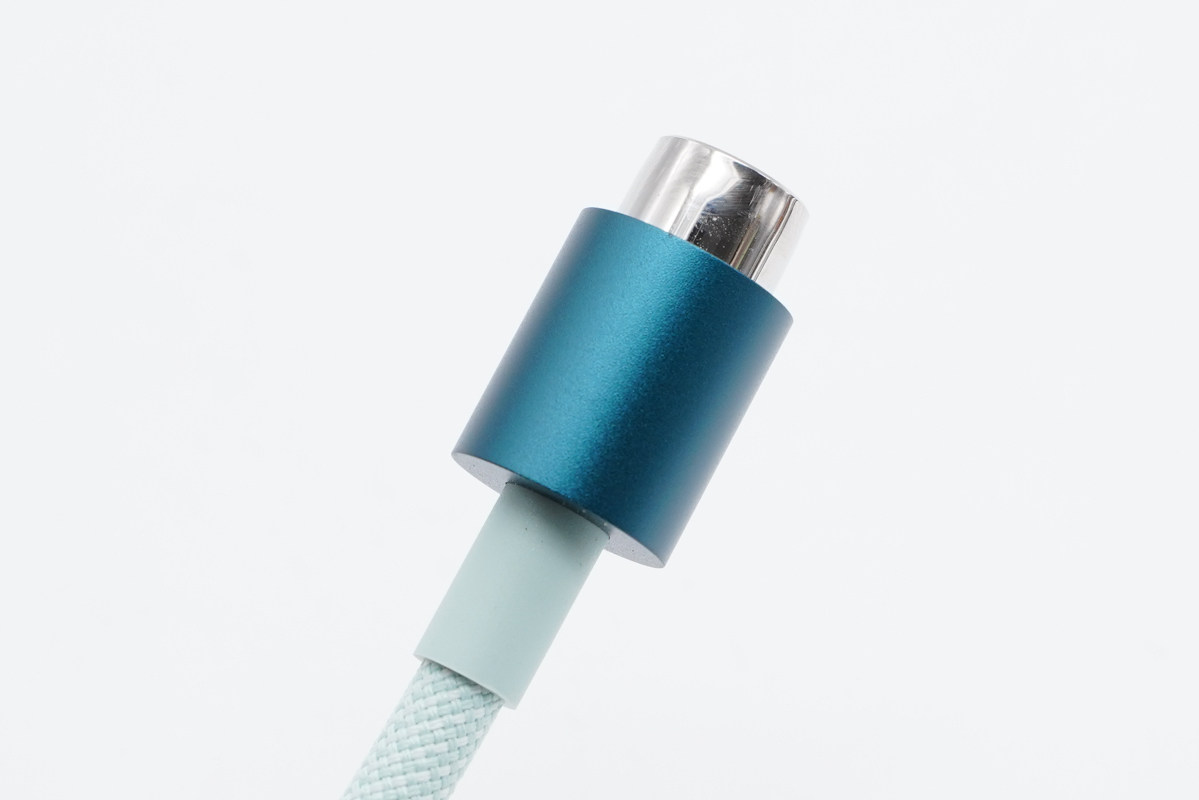

線纜端頭採用金屬材質外殼，表面陽極氧化呈藍色。

端頭雖為圓柱造型，但是和常見的DC圓頭差別還是很大的，內部不僅有一圈觸點，還有旋轉定位裝置。

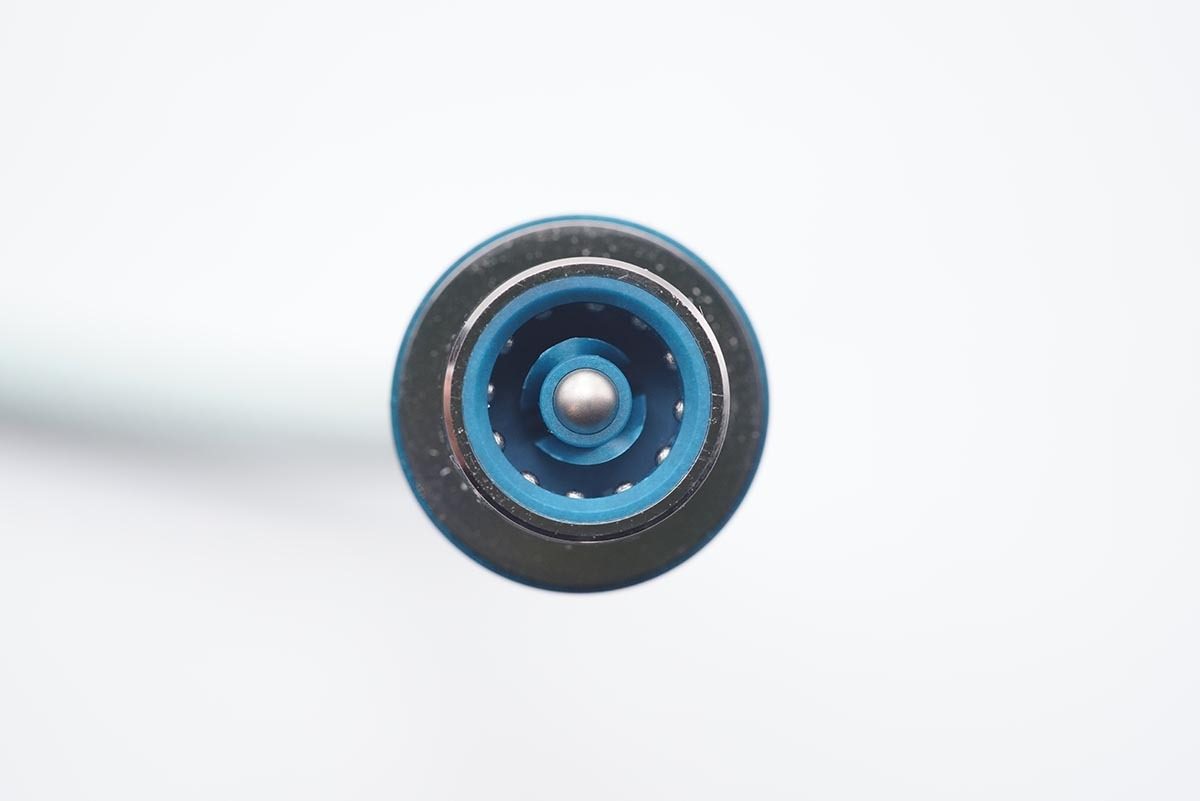

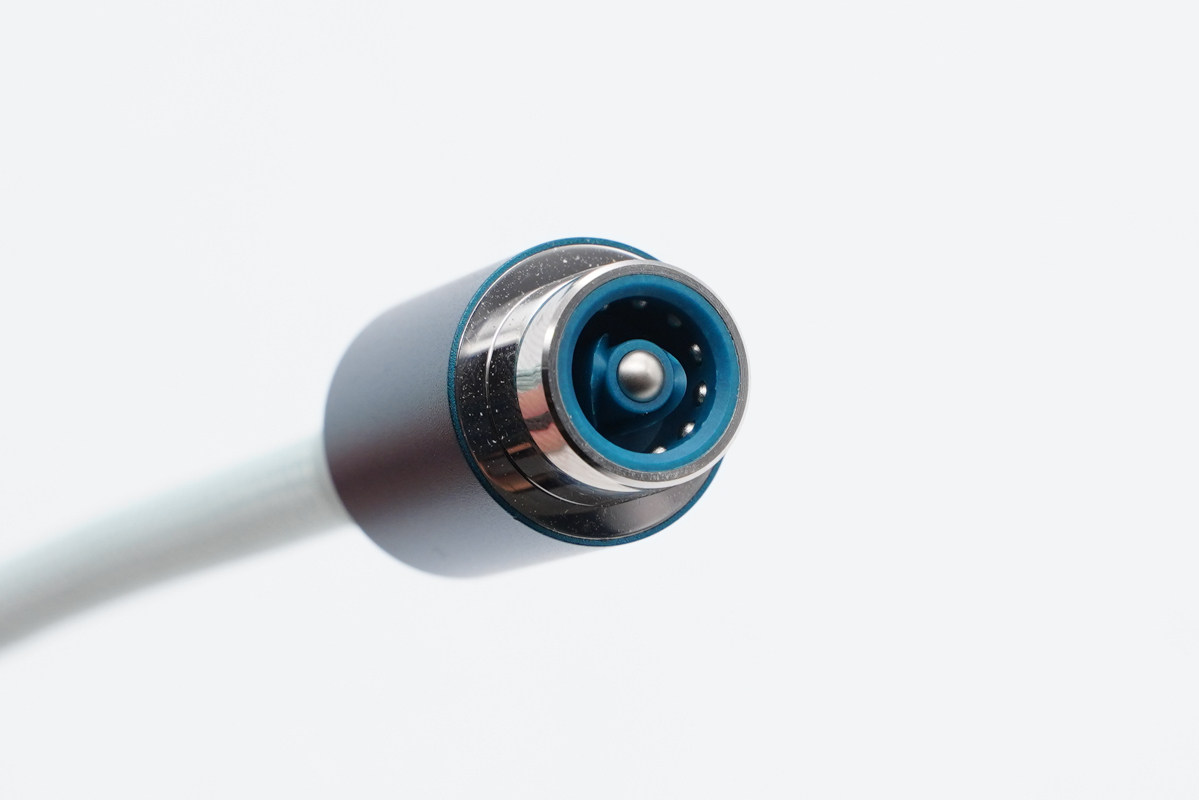

端頭內部有12個觸點，用於支援網路連線。

測得介面卡機身長度為96.33mm。

寬度為96.13mm。

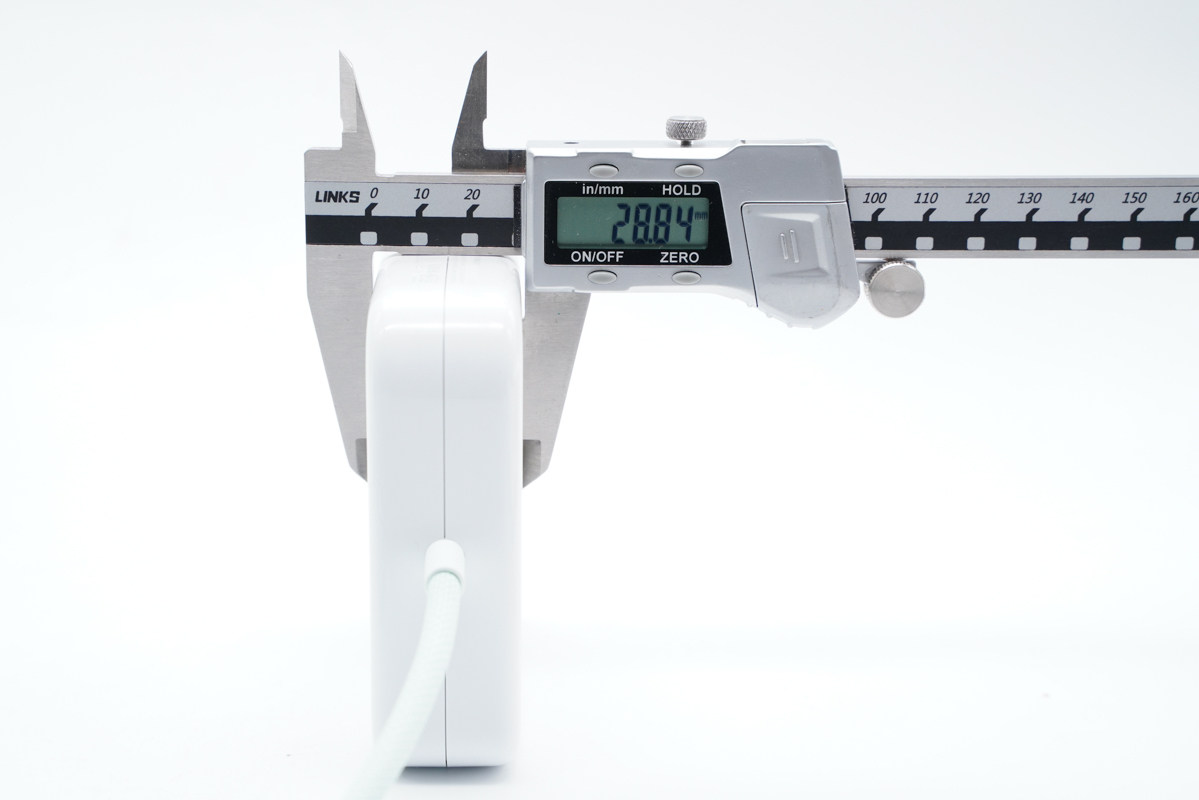

厚度為28.84mm。

輸出線纜長度約為2米。

拿在手上的直觀感受。

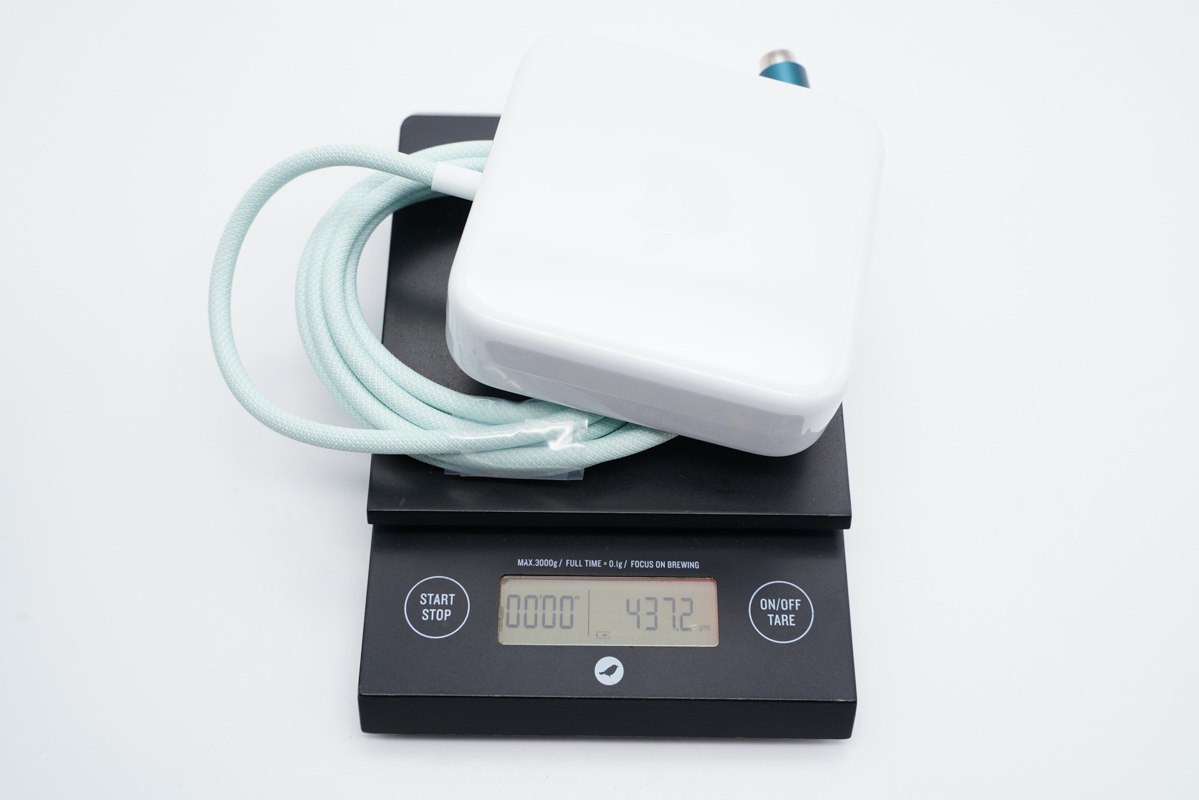

機身帶線總重量約為437g。

二、蘋果iMac24寸原裝介面卡拆解

從側面將機身殼拆開，和蘋果家族其它介面卡一樣，外殼非常的厚，保護性很好。

此外內部PCB板、元件也基本都是黑色，熟悉的蘋果風格。

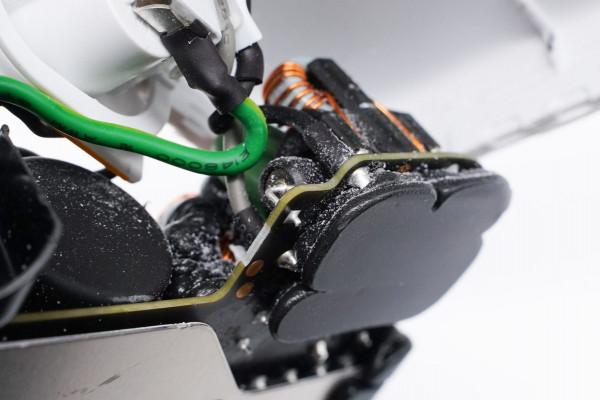

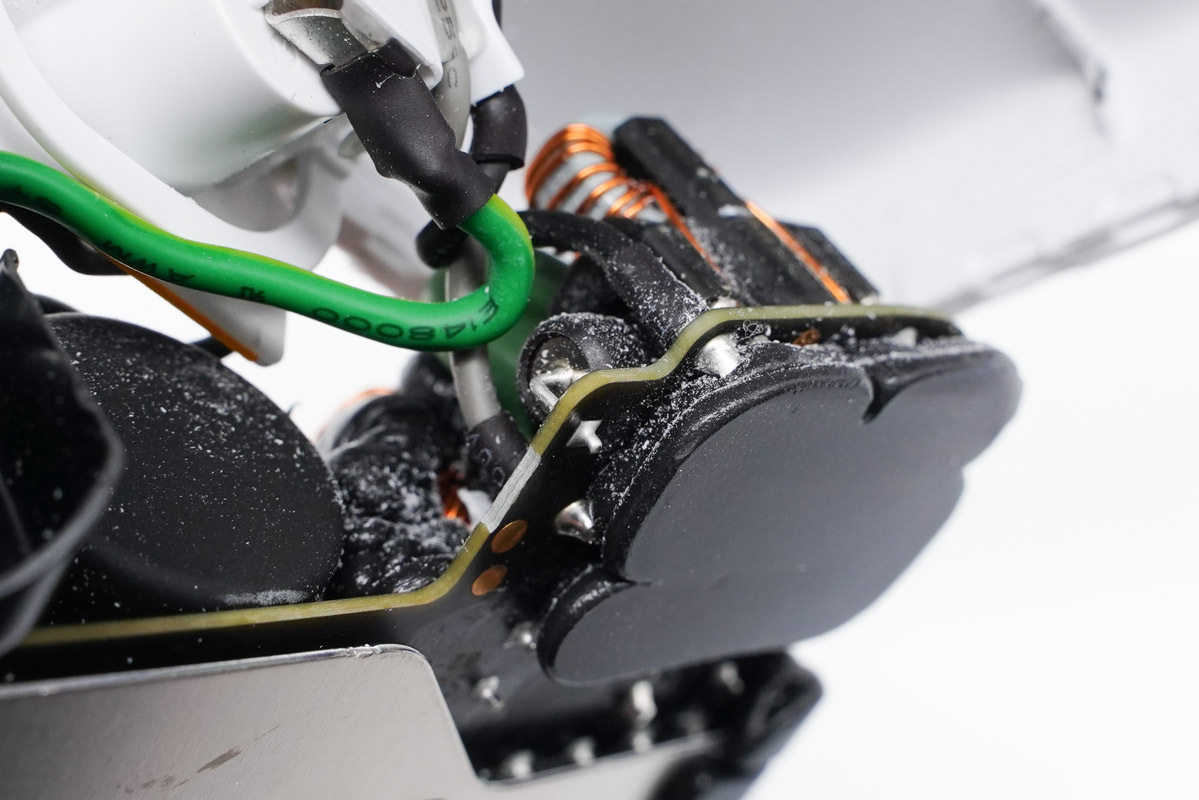

輸入端黃綠地線和網線插口母座焊接在同一小板上，導線套有膠套絕緣保護。

小板背面接有一組導線連線到網線元件，外套絕緣管保護。

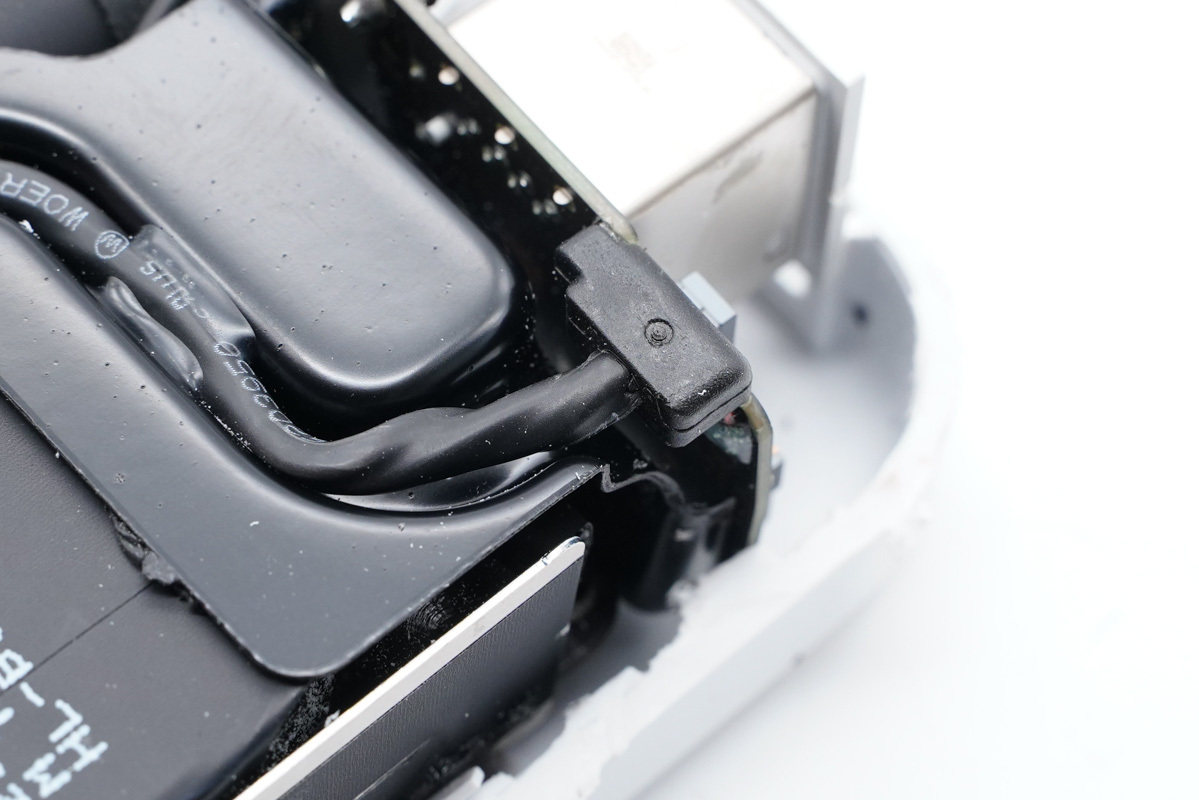

網線導線嵌在隔離絕緣塑膠板間的縫隙間，並打膠固定。

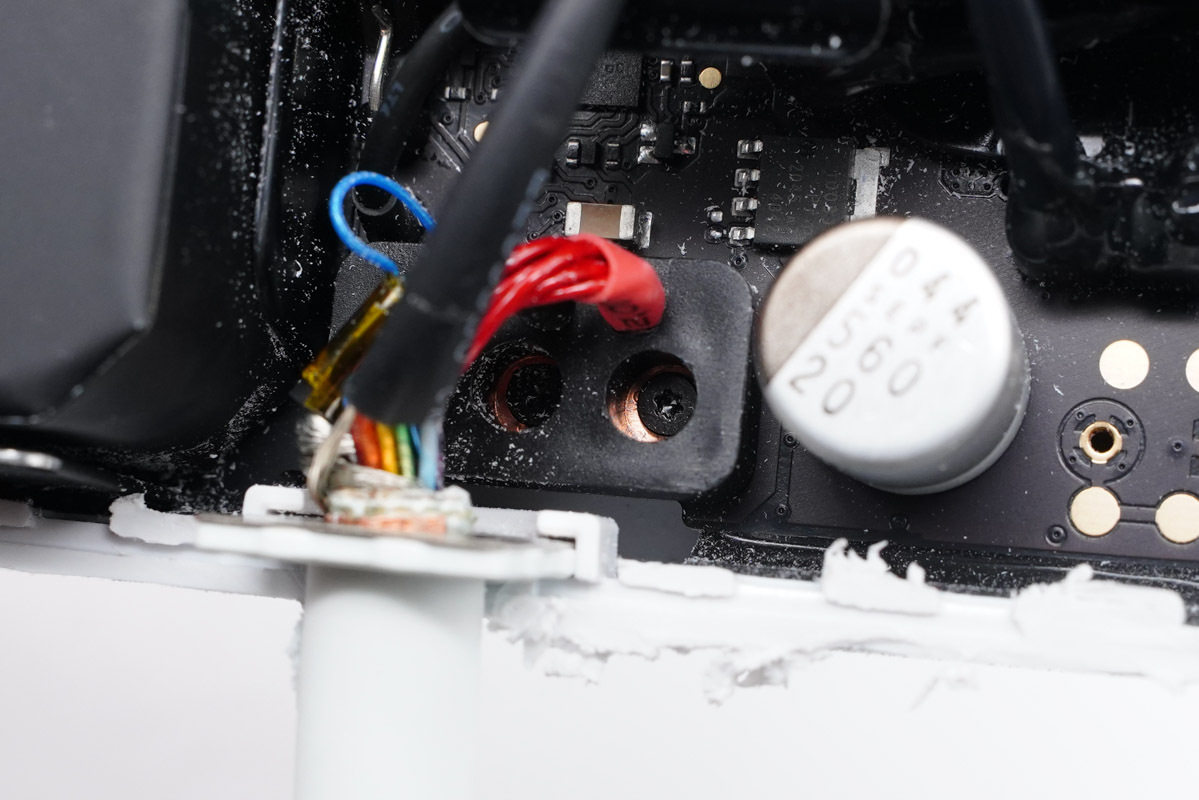

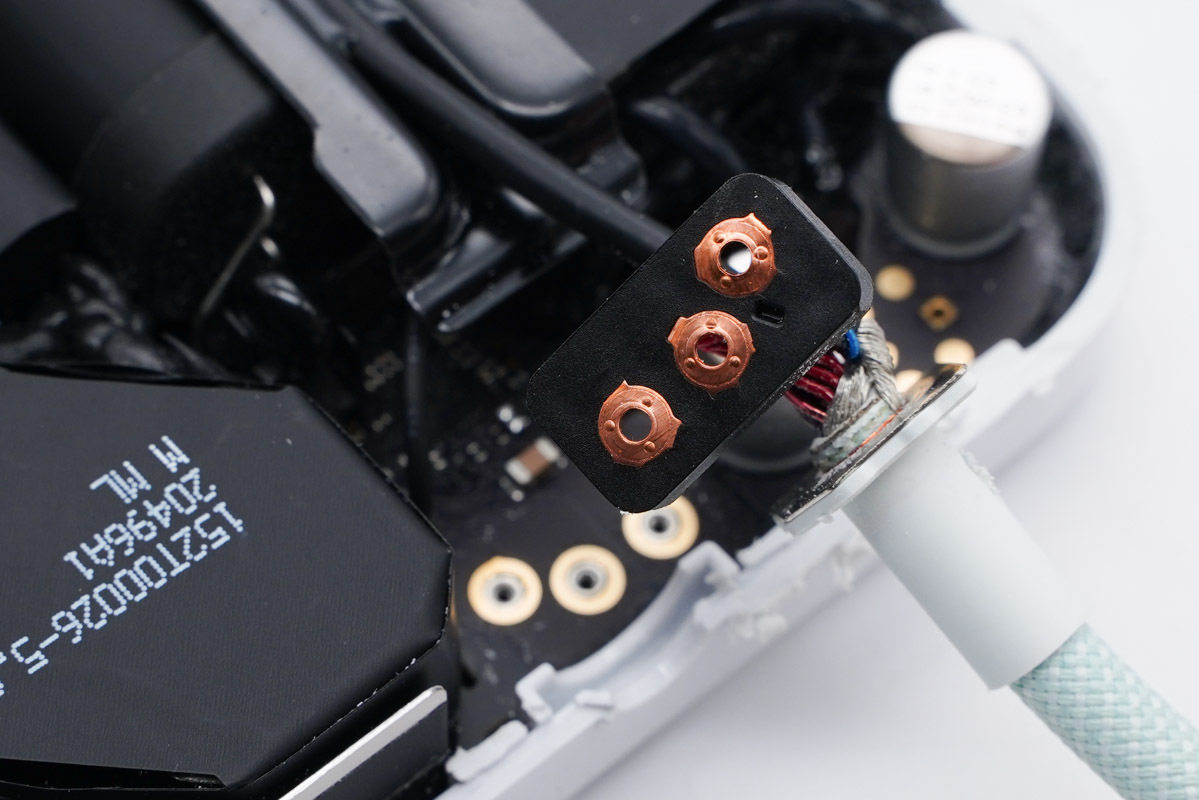

輸出端電力線芯連線到一塊黑色扁平塑膠板接線柱上，焊點有熱縮管絕緣。接線柱設有三個螺絲孔，透過螺絲和電源主機板連線固定。

拆掉螺絲可見塑膠板底部三處漏銅，透過螺絲固定和電路板接觸通電。

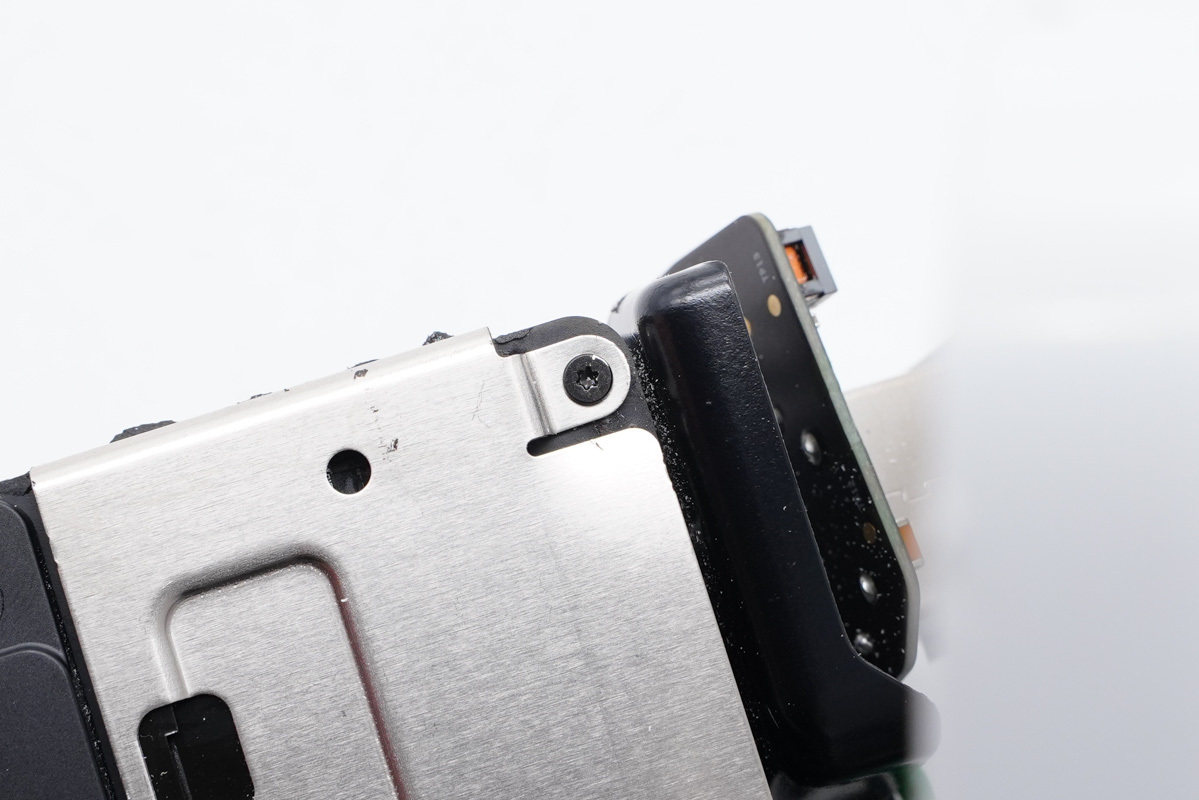

拆掉輸出端螺絲後可將電源模組取出，背面覆蓋金屬板進行散熱。

金屬散熱板透過螺絲固定。

輸入端火線、零線與主機板焊接，兩端也都套有膠套保護。

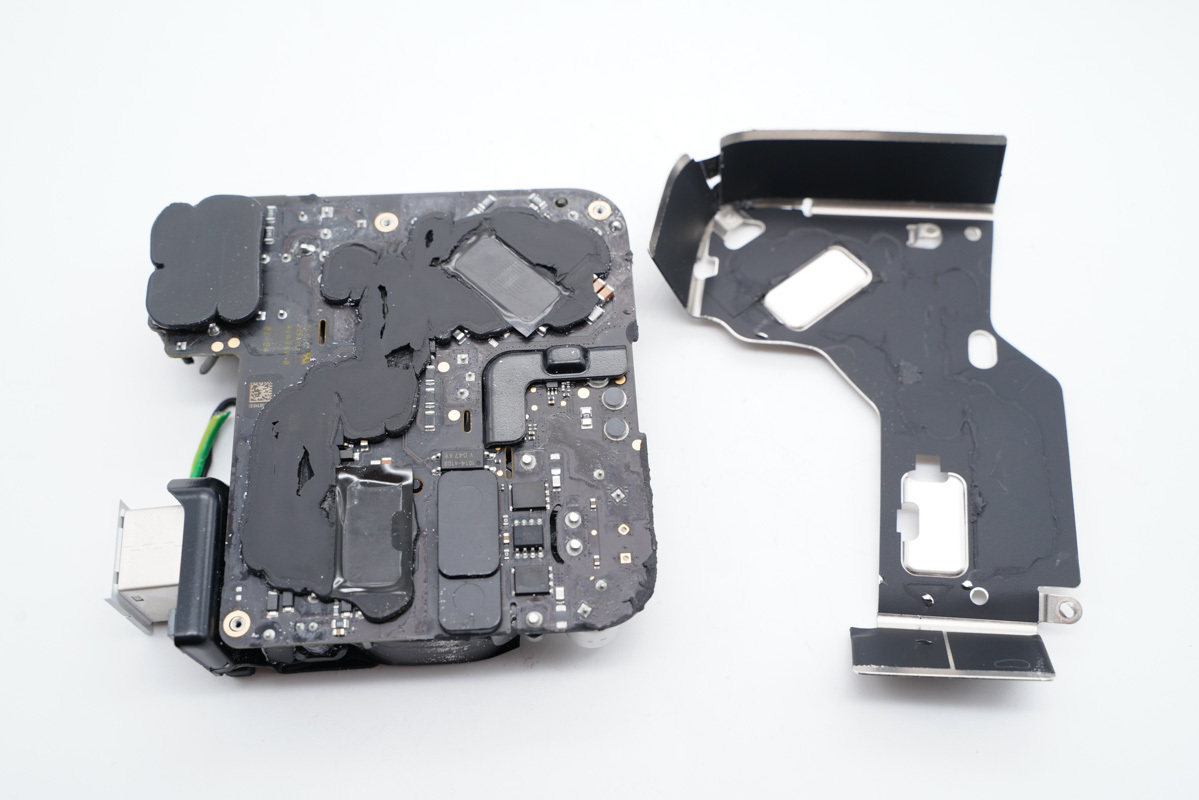

拆掉螺絲取下散熱板。

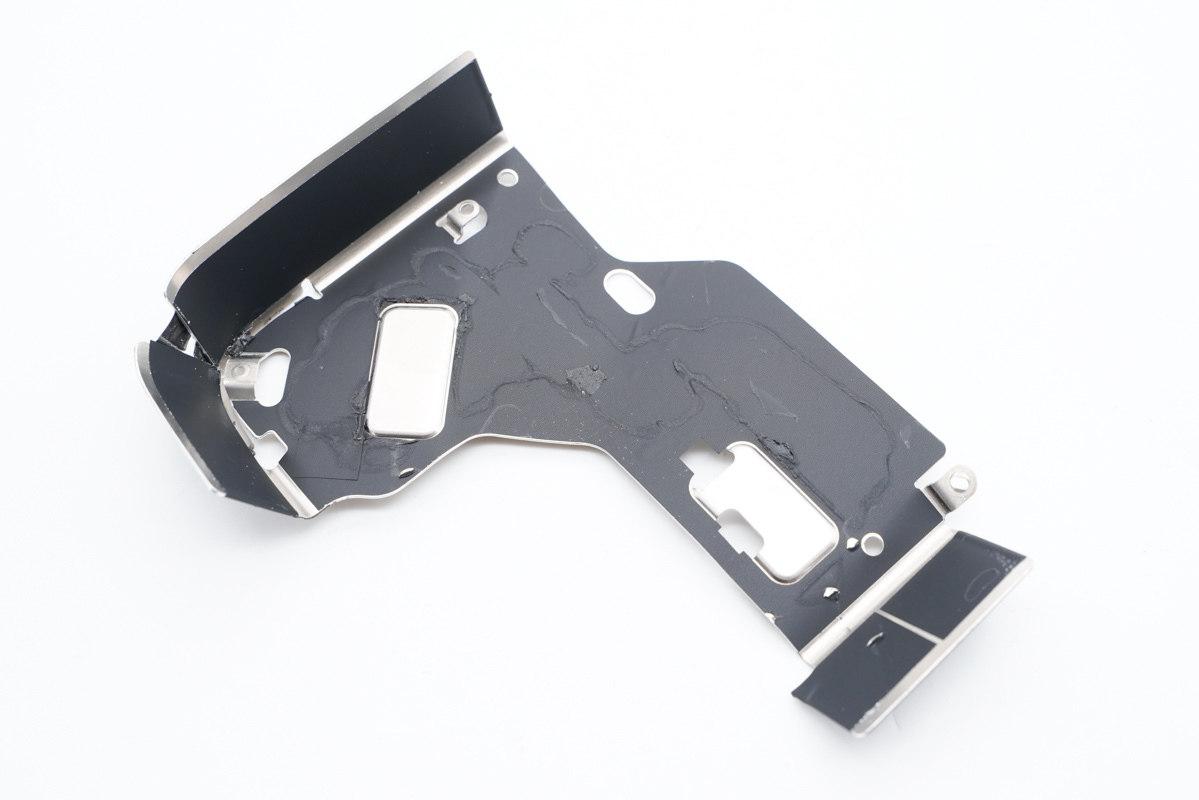

散熱板內側貼有絕緣材料，對應PFC升壓開關管以及LLC半橋開關管處裸露，提升散熱效果。

PCB板背面塗黑色導熱膠幫助導熱，PFC升壓開關管和LLC半橋開關管處貼有石墨導熱貼，將發熱傳導至金屬散熱片。

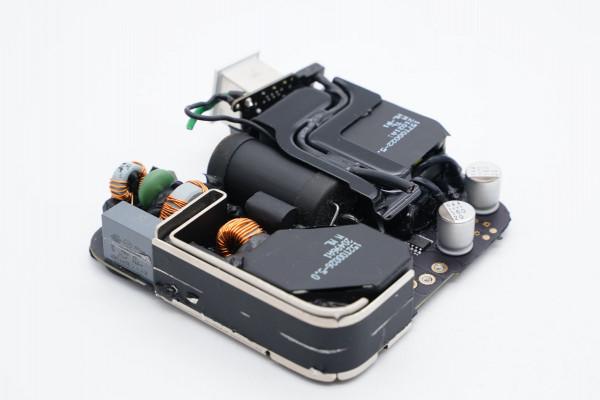

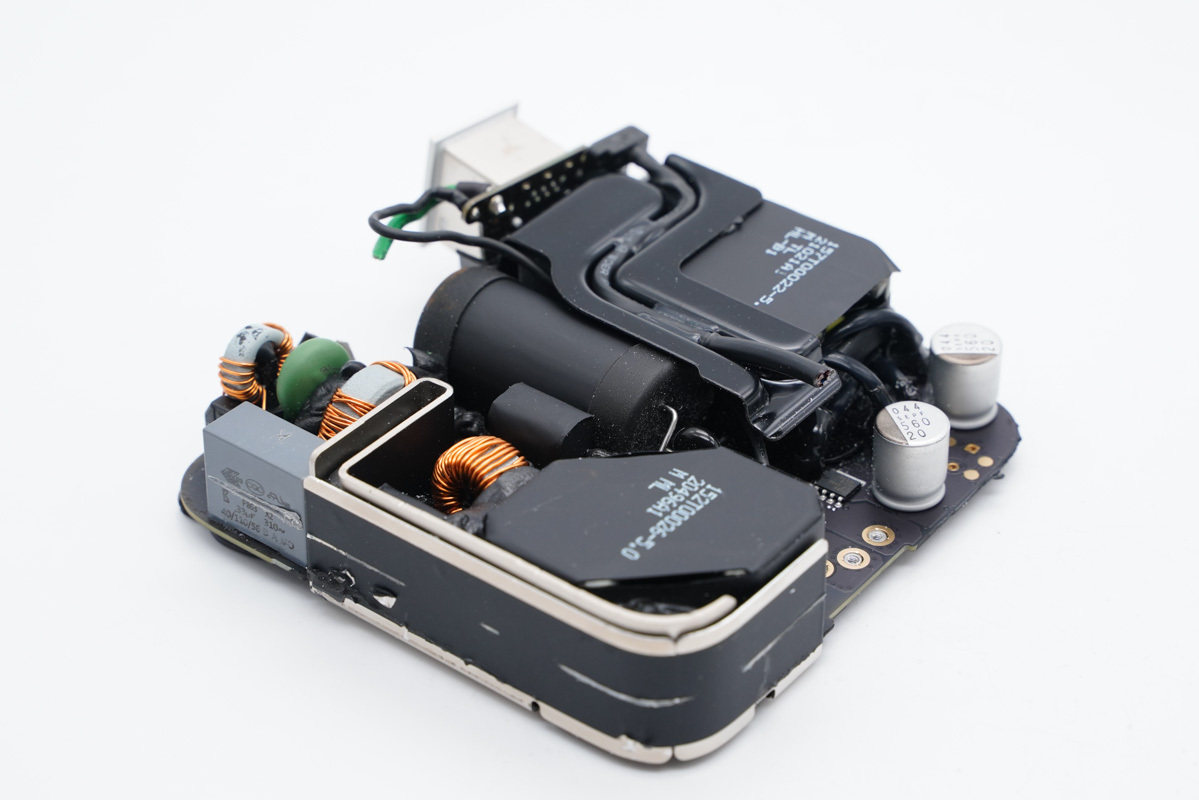

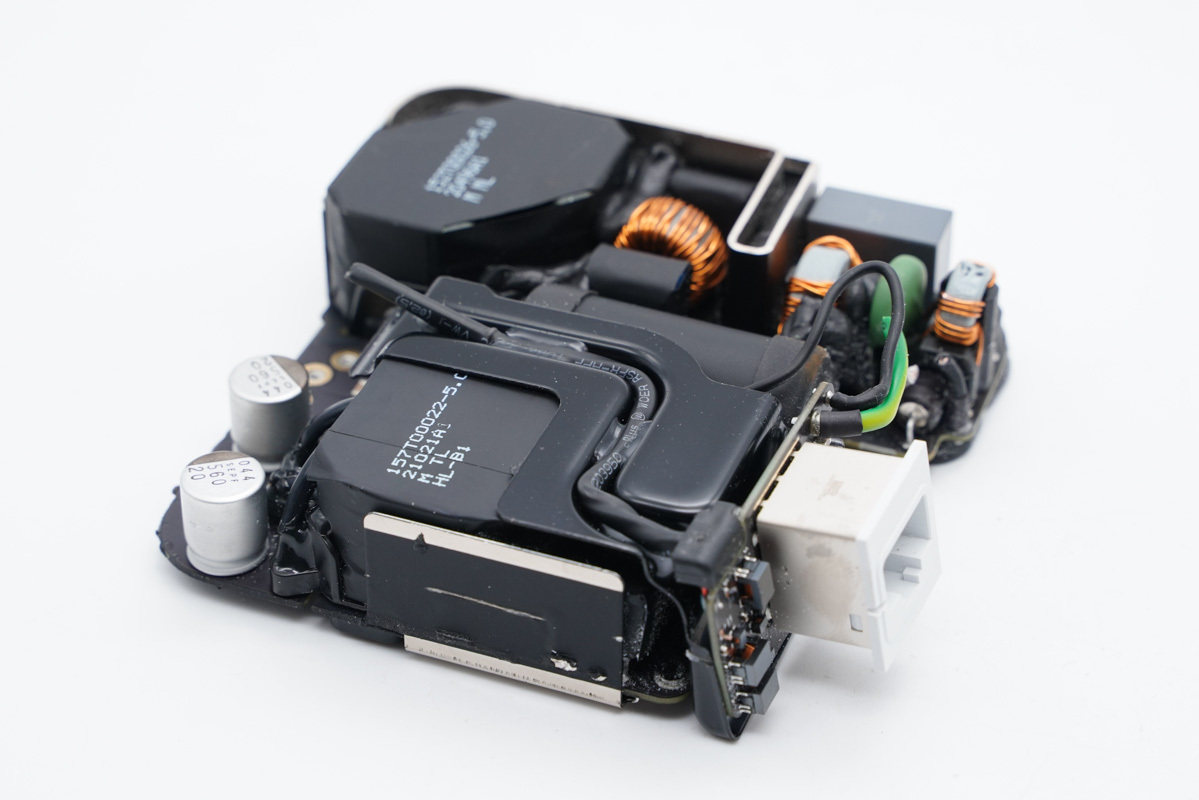

模組正面一覽，側面設有雙層金屬散熱板，外層的與背面金屬板一體式設計，內層獨立散熱片則是專為整流橋散熱而設計的。中心區域橫置一顆高壓濾波電解電容，兩端均套有膠套絕緣保護。

另一側變壓器和高壓濾波電解電容間有雙層塑膠板進行隔離。

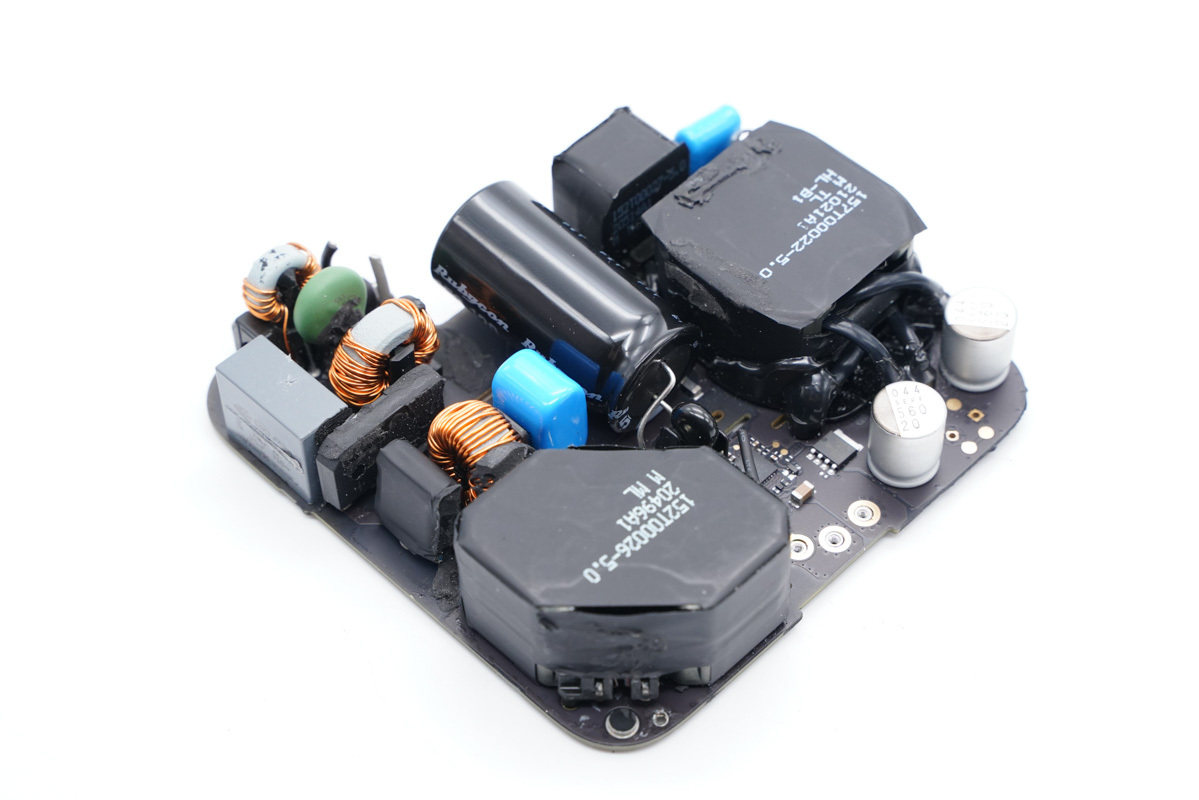

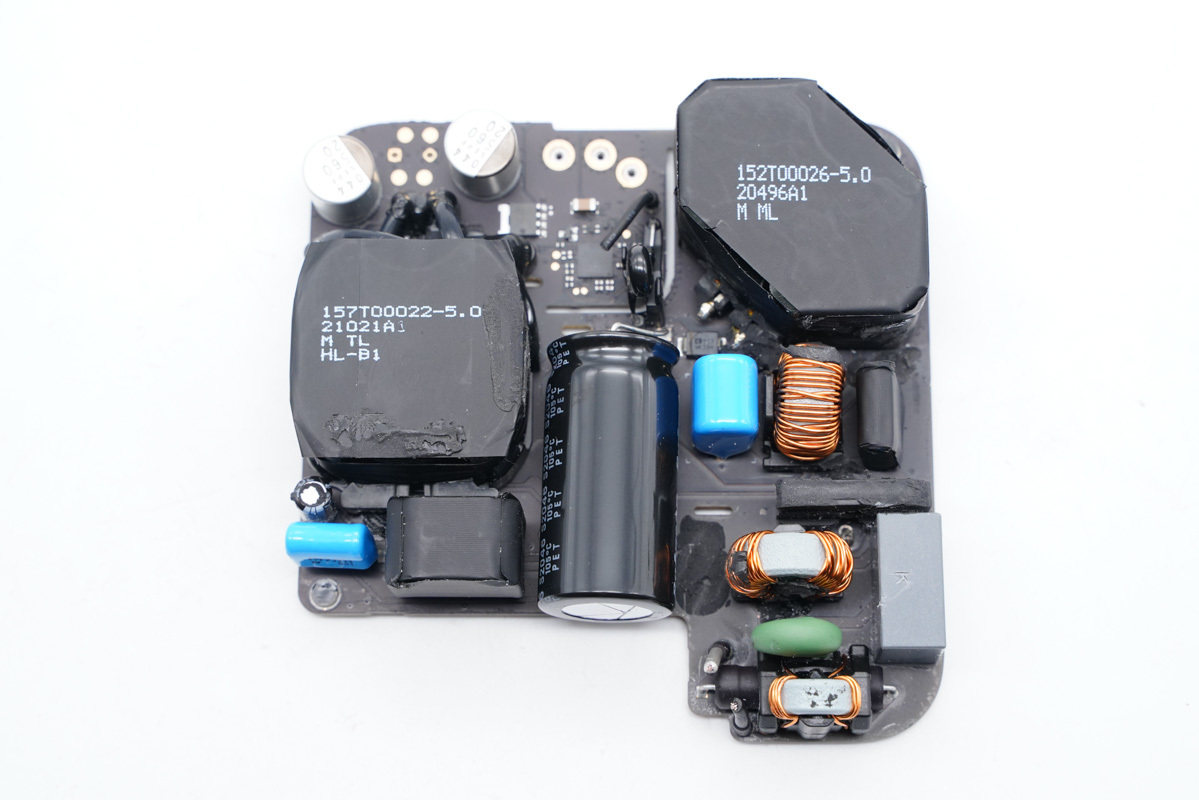

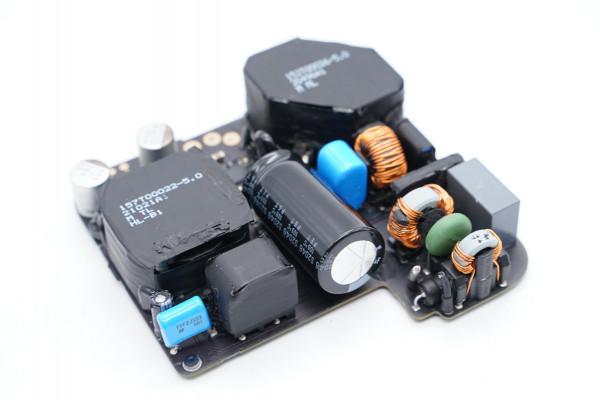

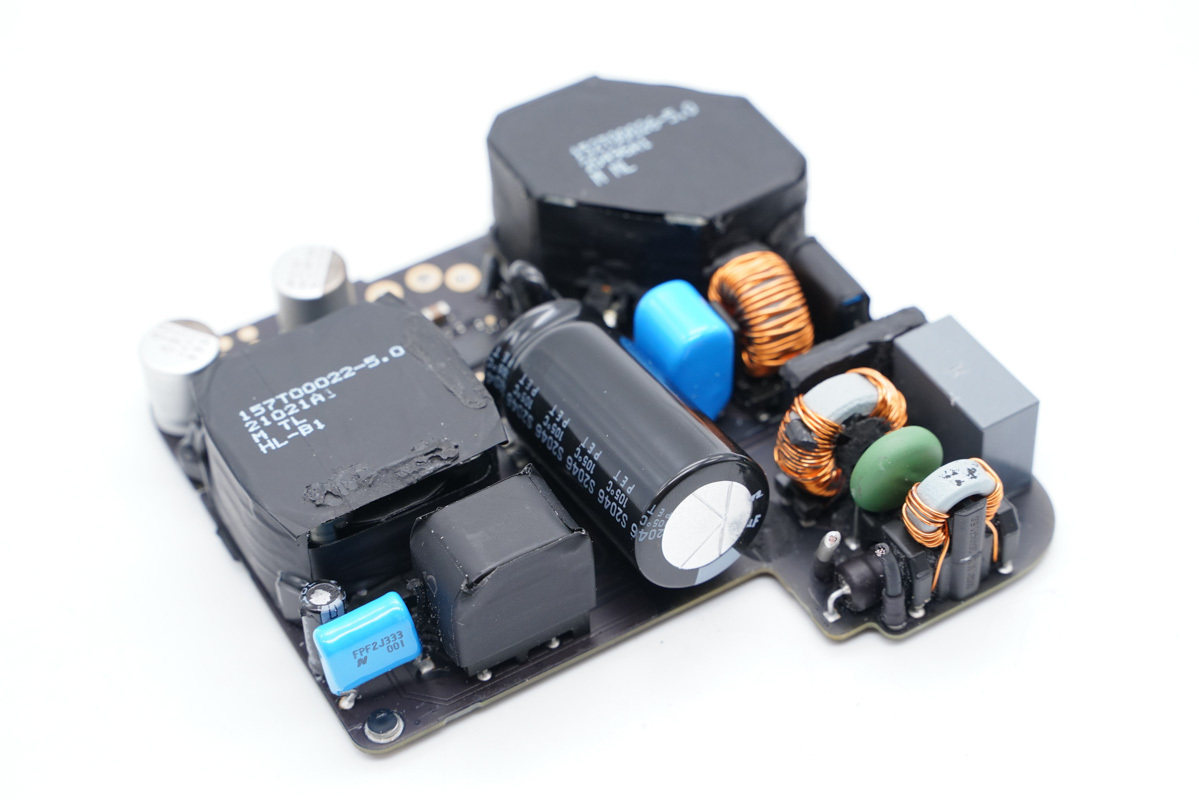

將塑膠板、散熱片等拆掉，板子正面簡潔了很多，元器件間留有充足的間隙，可以有效避免積熱。

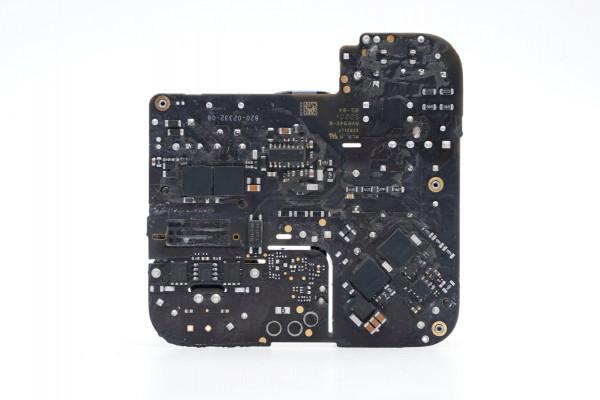

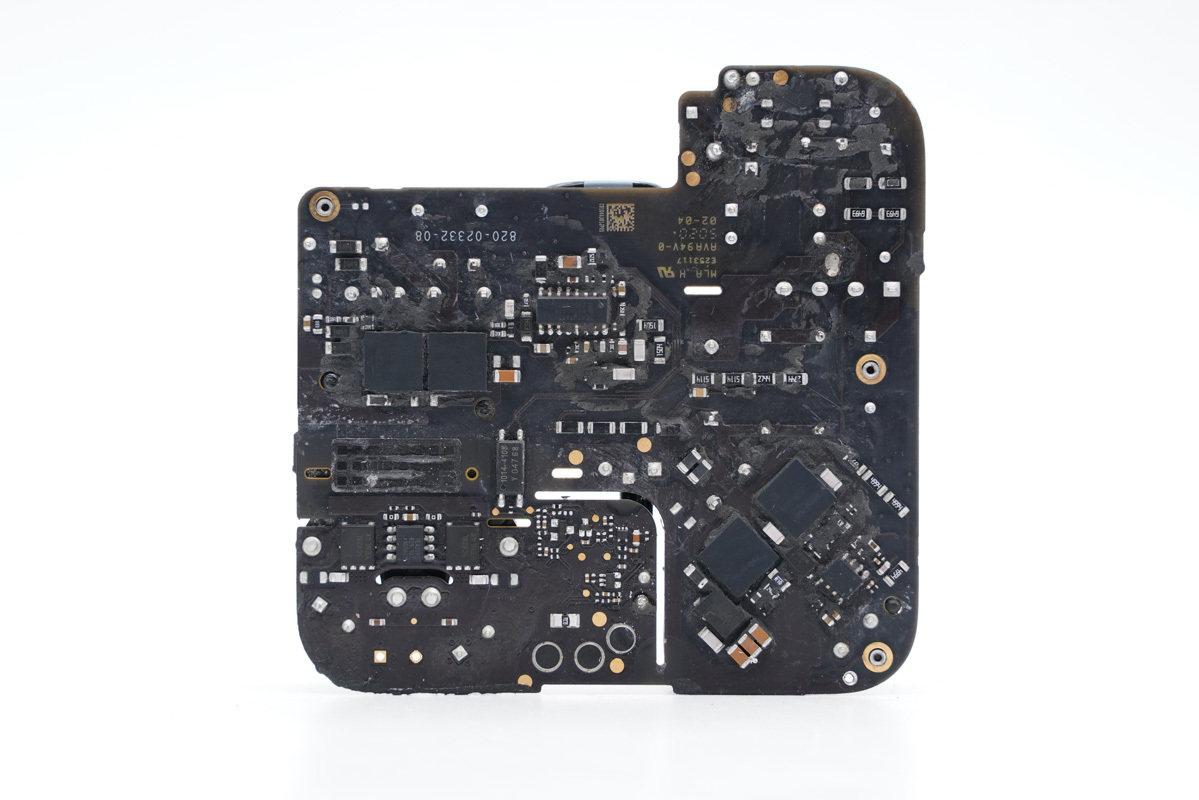

主機板背面一覽，右下角設有PFC升壓電路，左側設有LLC開關電源電路，一顆光耦橫跨初級次級。

板子一側設有輸入EMI濾波整流以及PFC升壓電路的器件。

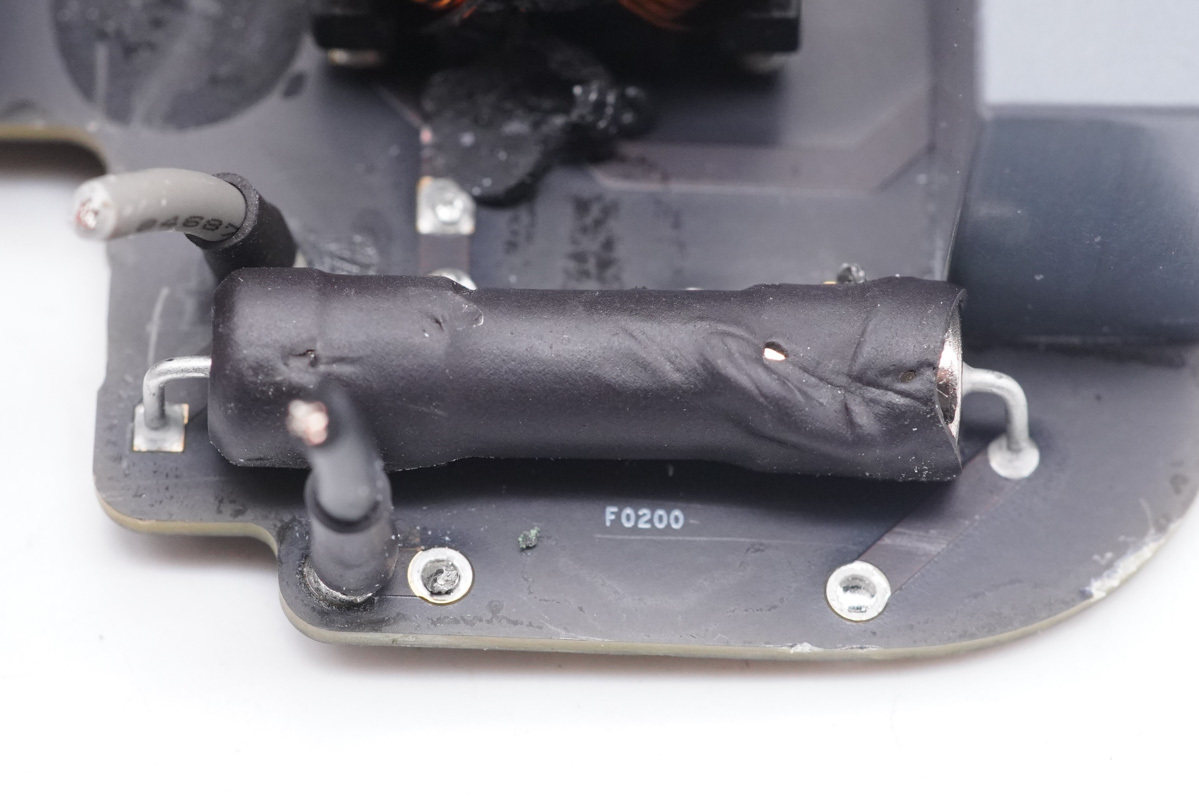

管狀保險絲上方有一顆共模電感（已拆掉），因此套有絕緣管保護。

拆掉絕緣管，保險絲額定電流4A。

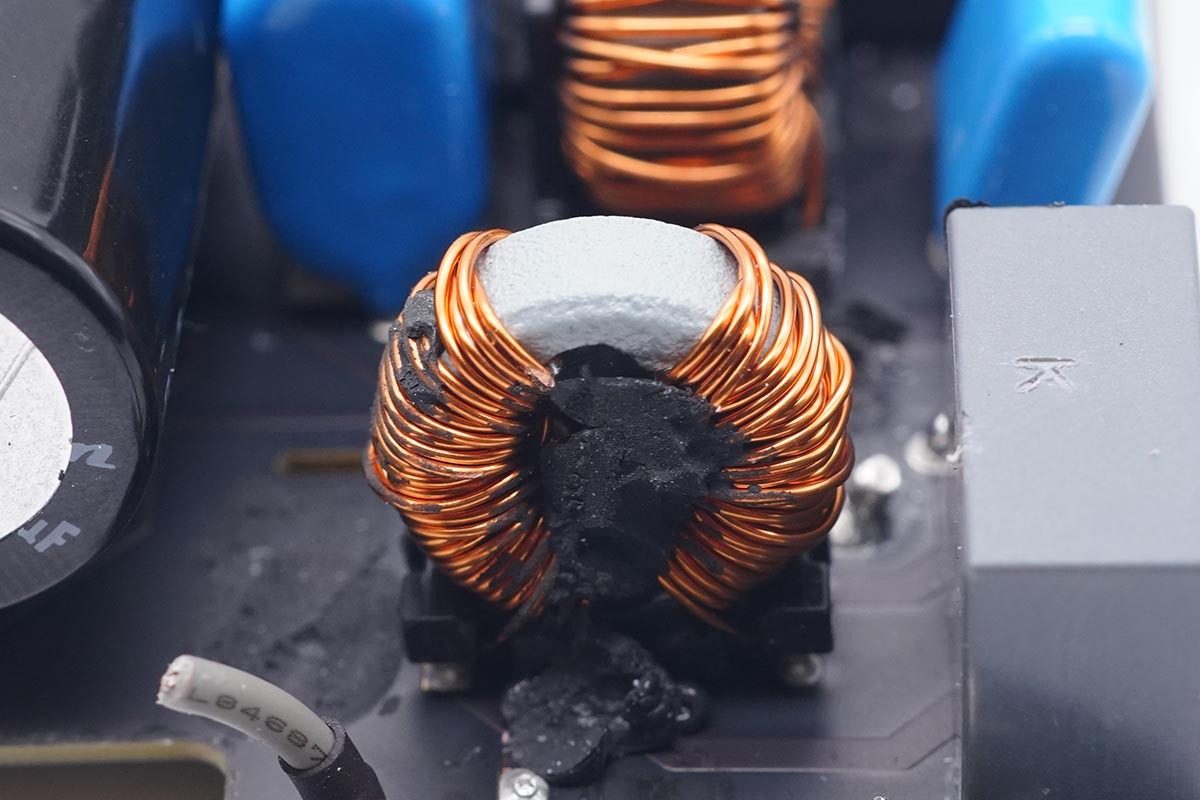

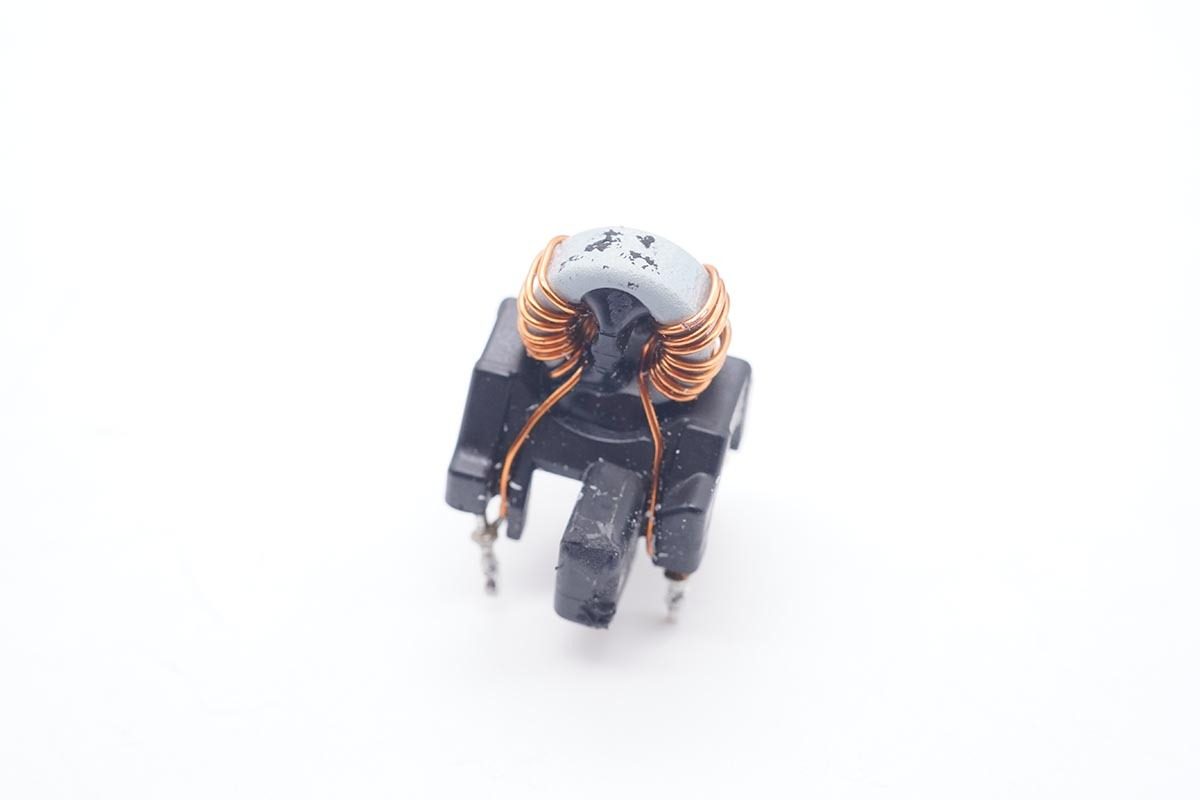

共模電感特寫，用於濾除EMI干擾。

另一顆共模電感特寫，兩級設計。

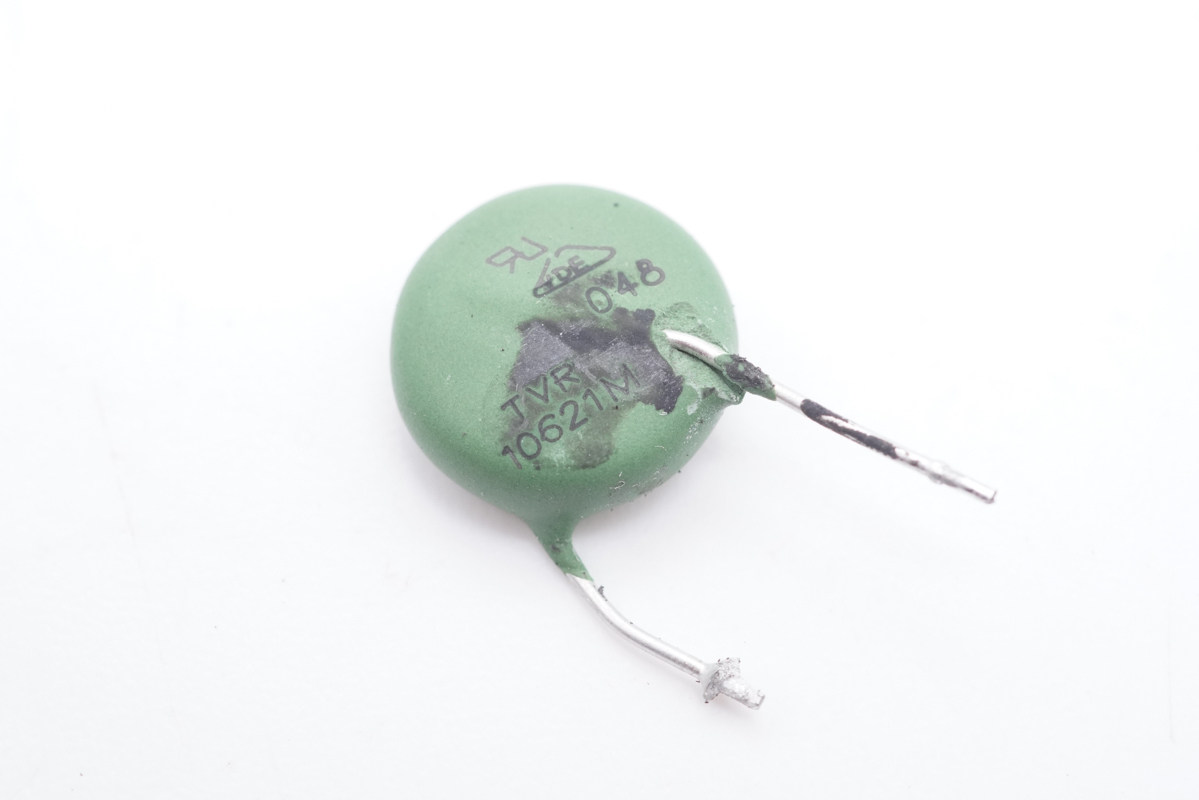

TVR10621M壓敏電阻特寫，用於輸入過壓保護。

安規X電容容量0.33μF，切割外殼時不小心碰到了，並不是原本就這樣，右側是一顆整流橋。

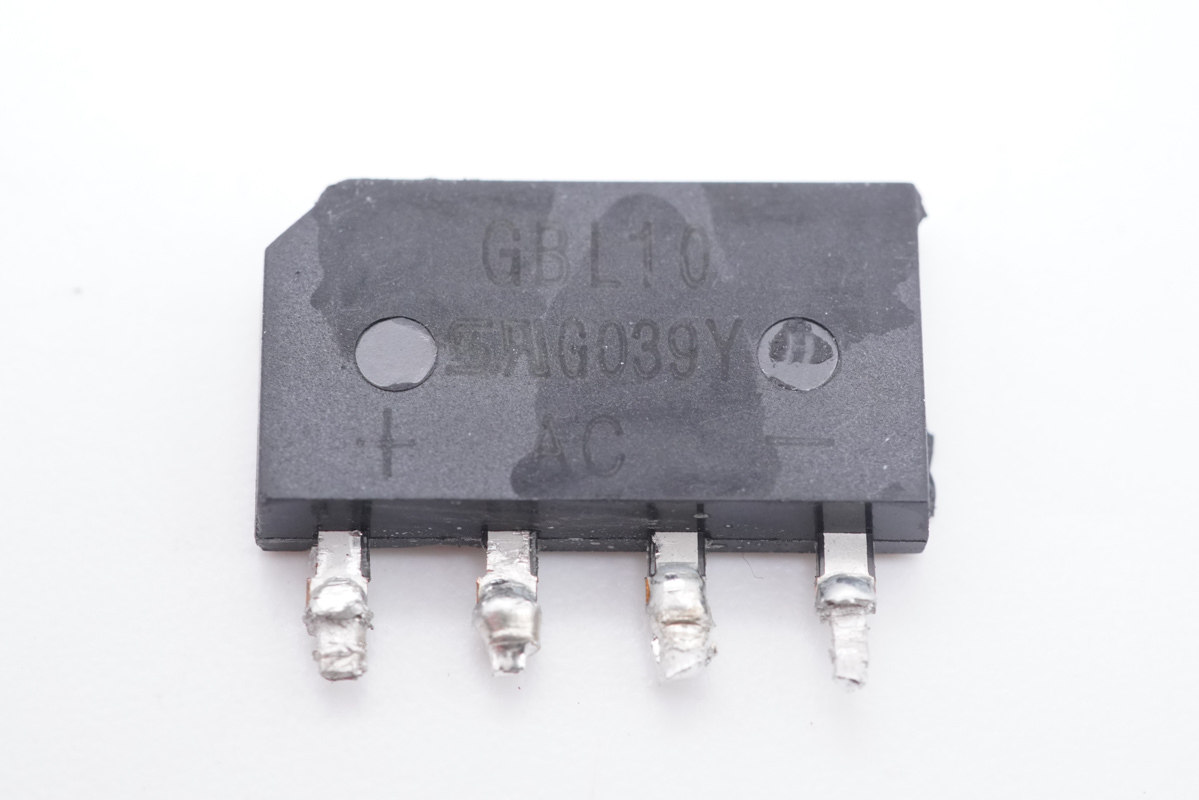

GBL10整流橋特寫。

藍色濾波電容特寫，絲印FPS2W105 L091。

另一顆藍色濾波電容特寫，絲印FPS2W205 L001。

之間還有一顆濾波電感。

PFC升壓控制器採用NXP恩智浦TEA19162，用於將整流後的電壓升壓，進行主動功率因數校正，內部整合X電容放電元件，無需外部元件，整合軟啟動和關斷，支援高精度穩壓升壓，並且內建多重完善的保護功能。

充電頭網拆解了解到，採用恩智浦TEA19162的還有微軟Xbox Series S主機165W電源、華為90W PD快充氮化鎵充電器、微軟Surface book3原裝127W充電器、蘋果MacBook Pro16 140W氮化鎵充電器、華為榮耀200W遊戲本電源介面卡等大品牌的產品採用過。

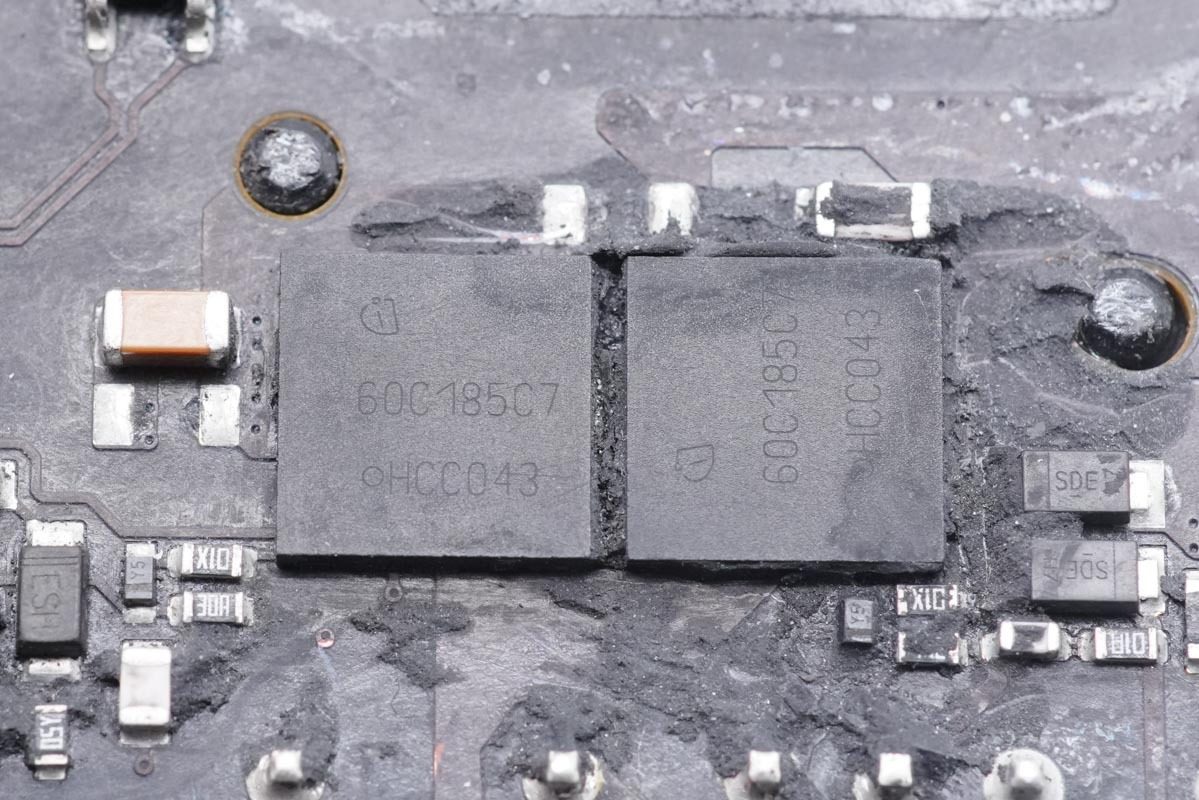

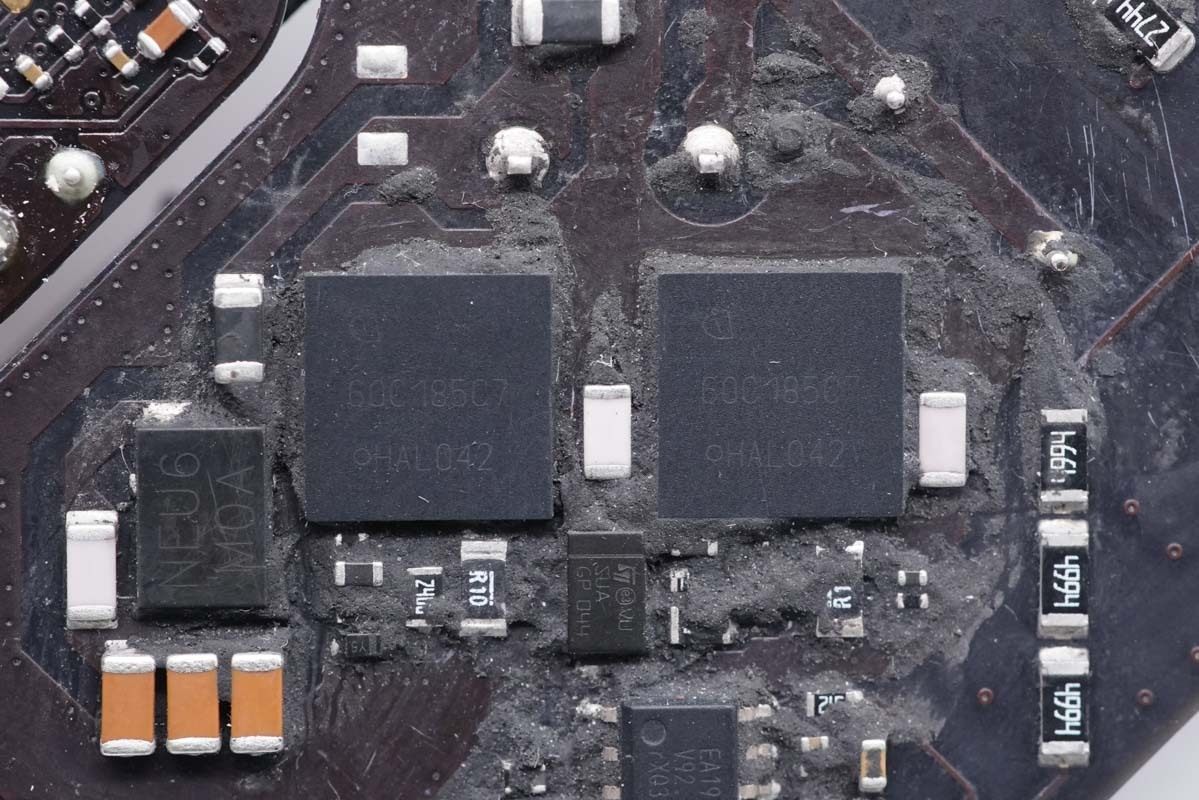

PFC升壓開關管採用兩顆英飛凌60C185C7，為蘋果定製型號。

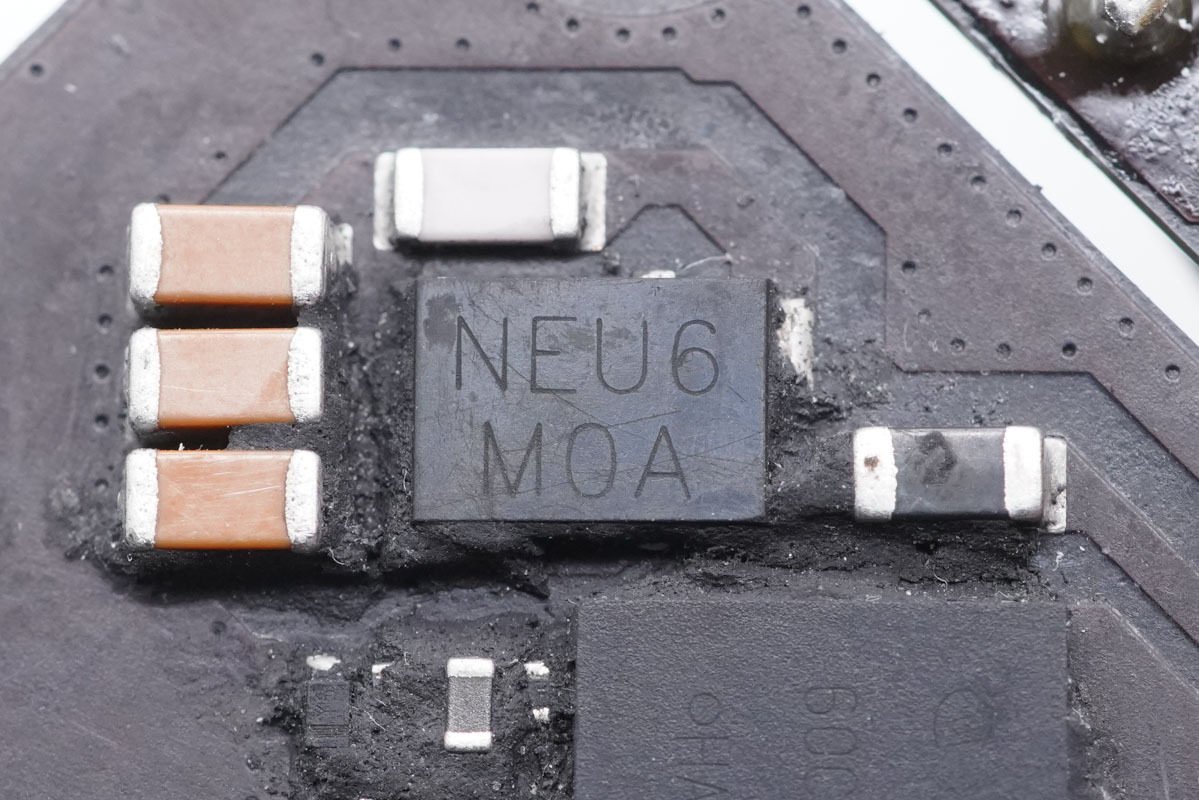

絲印NEU6 M0A的二極體，用於PFC升壓整流。

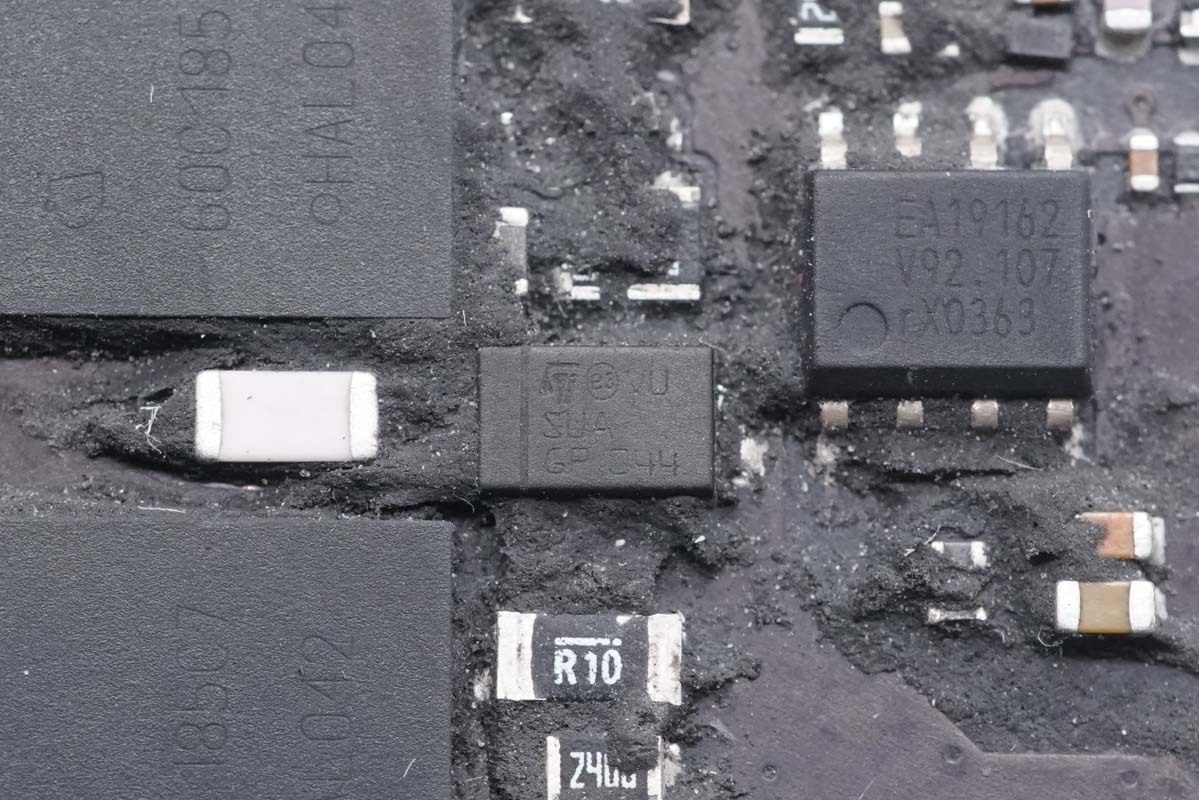

ST意法的TVS二極體，絲印SUA，型號SMA6F5.0A，與取樣電阻並聯，用於電流檢測保護。

PFC升壓電感特寫。

中間橫置高壓濾波電解電容，另一側設有諧振電感、諧振電容、主控晶片供電電容以及變壓器。

高壓濾波電解電容來自紅寶石，規格為450V 120μF。

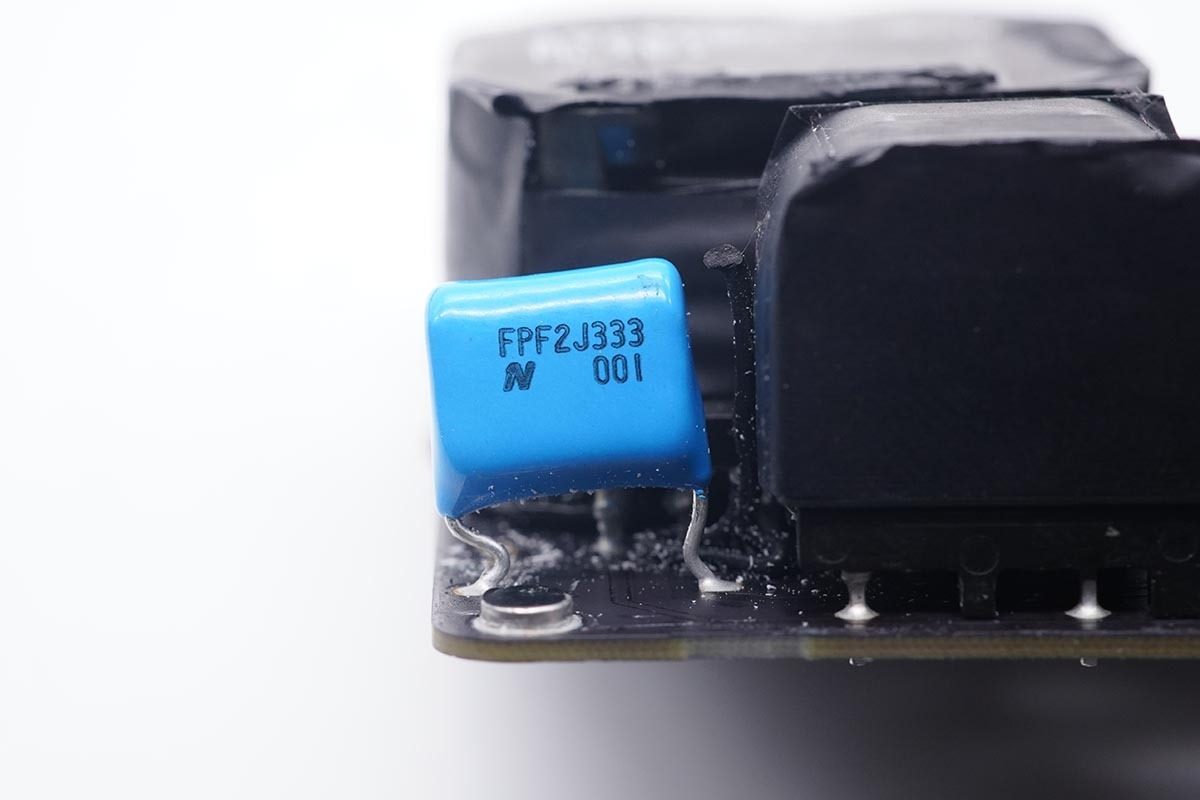

諧振電容特寫。

諧振電感特寫。

主控晶片供電電容也是來自紅寶石，規格為35V 47μF。

LLC開關電源初級控制器採用恩智浦TEA19161T，與TEA19162組成帶APFC的開關電源，用於提高電源轉換效率。

充電頭網拆解了解到，採用恩智浦TEA19161T的還有鴻達順120W 2A2C四口快充充電器、戴爾筆記本130W USB PD快充充電器、美富達100W USB PD桌面快充充電器、Anker PowerPort Atom PD 4 100W充電器等產品採用過。

LLC半橋開關管也是採用英飛凌60C185C7，與PFC開關管同型號。

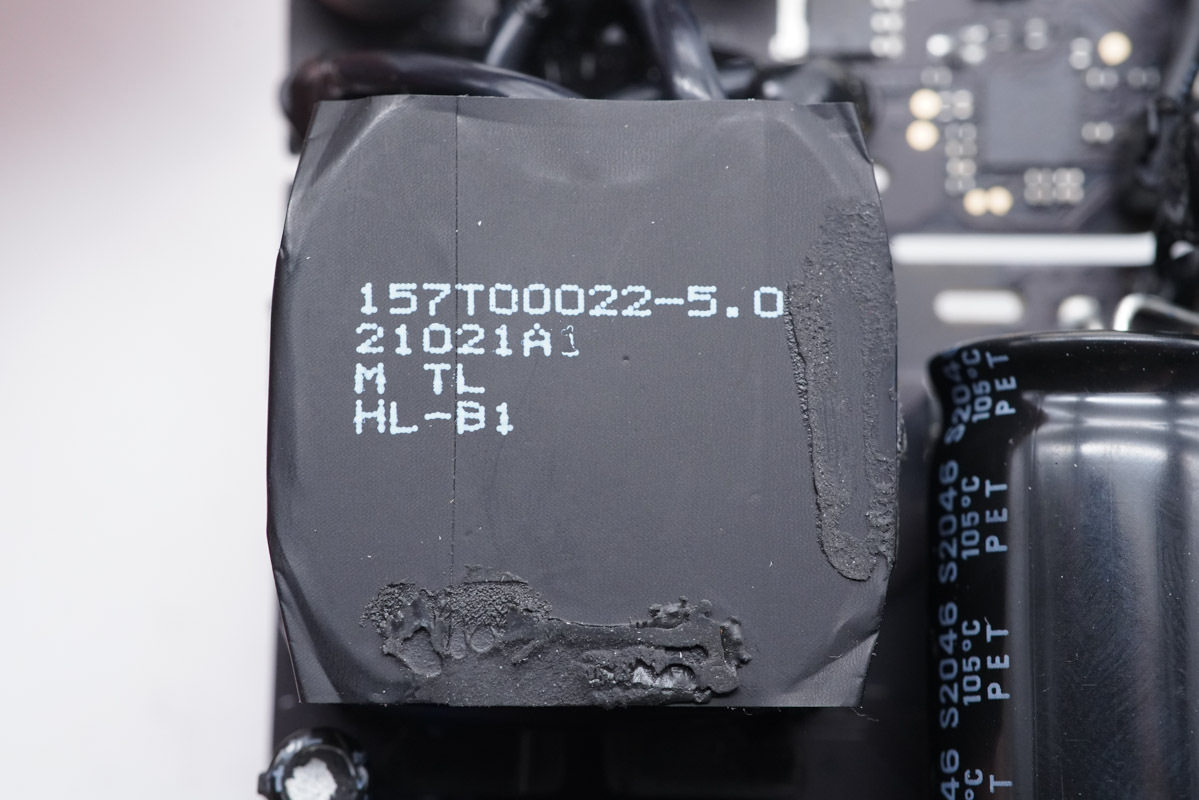

變壓器特寫。

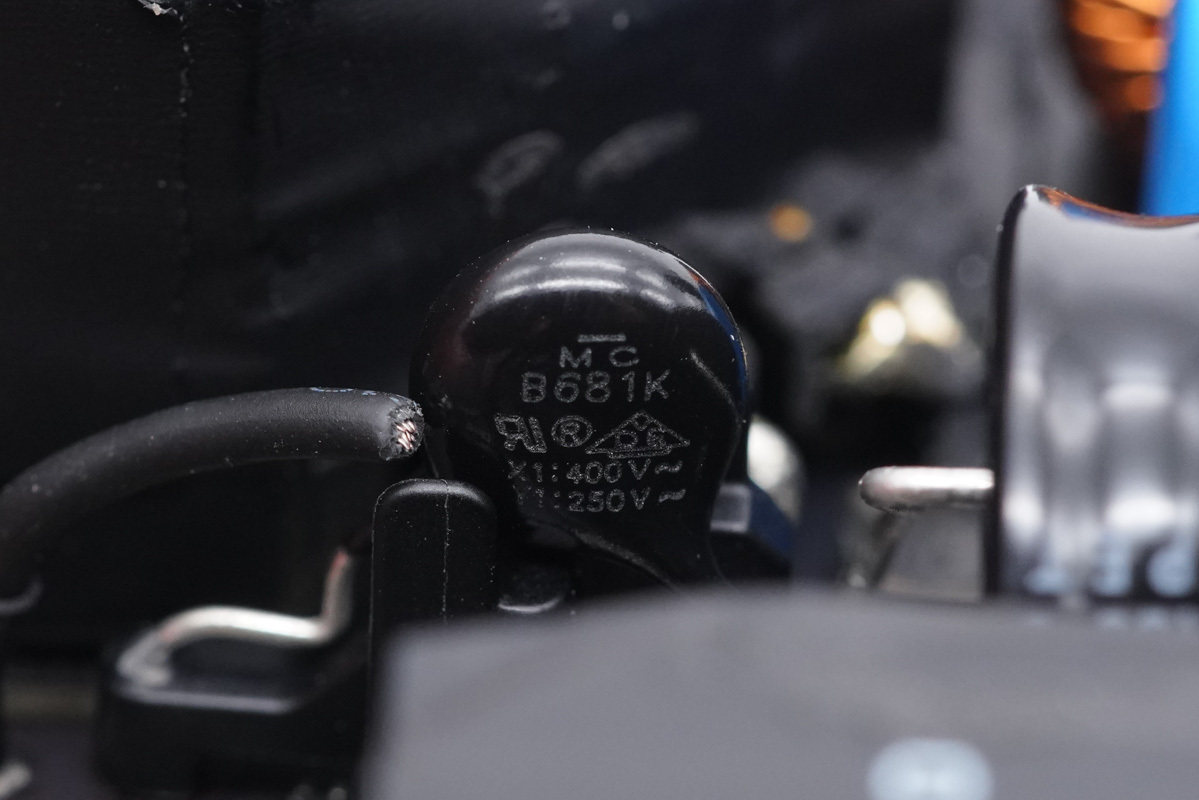

Y電容特寫。

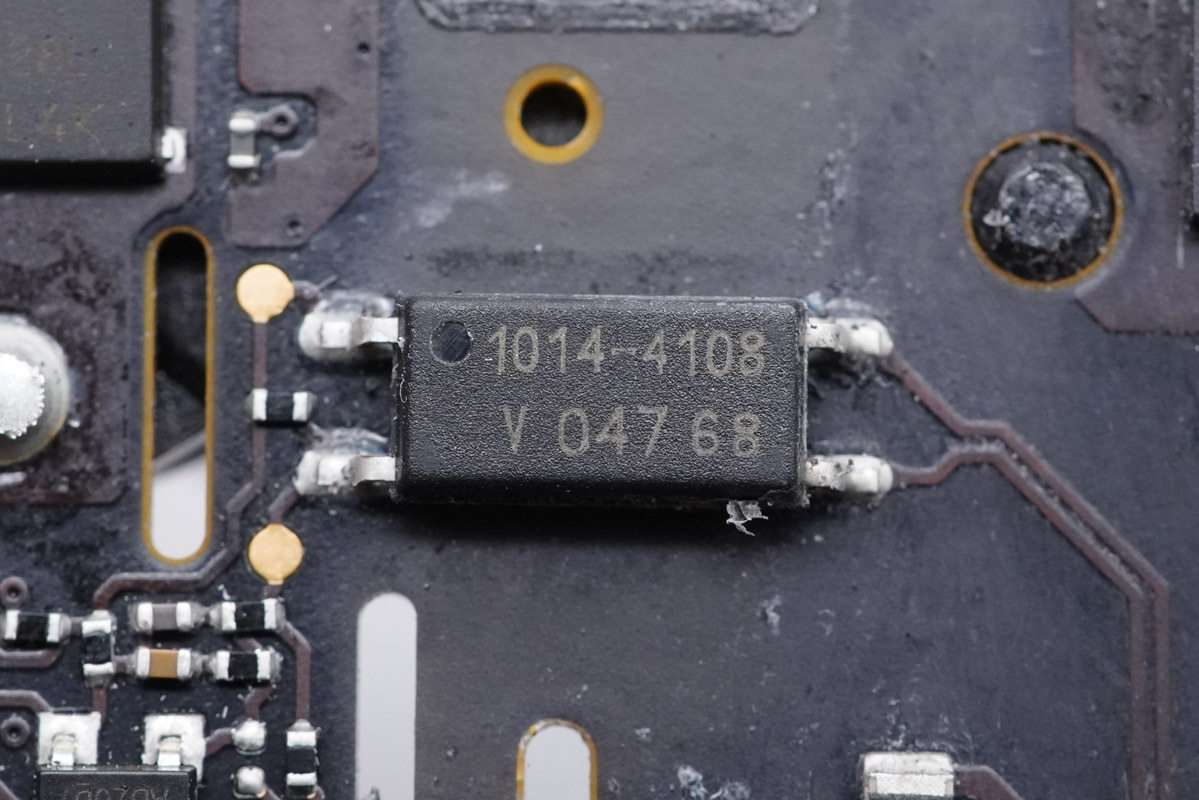

1014-4108光耦特寫，用於輸出電壓反饋。

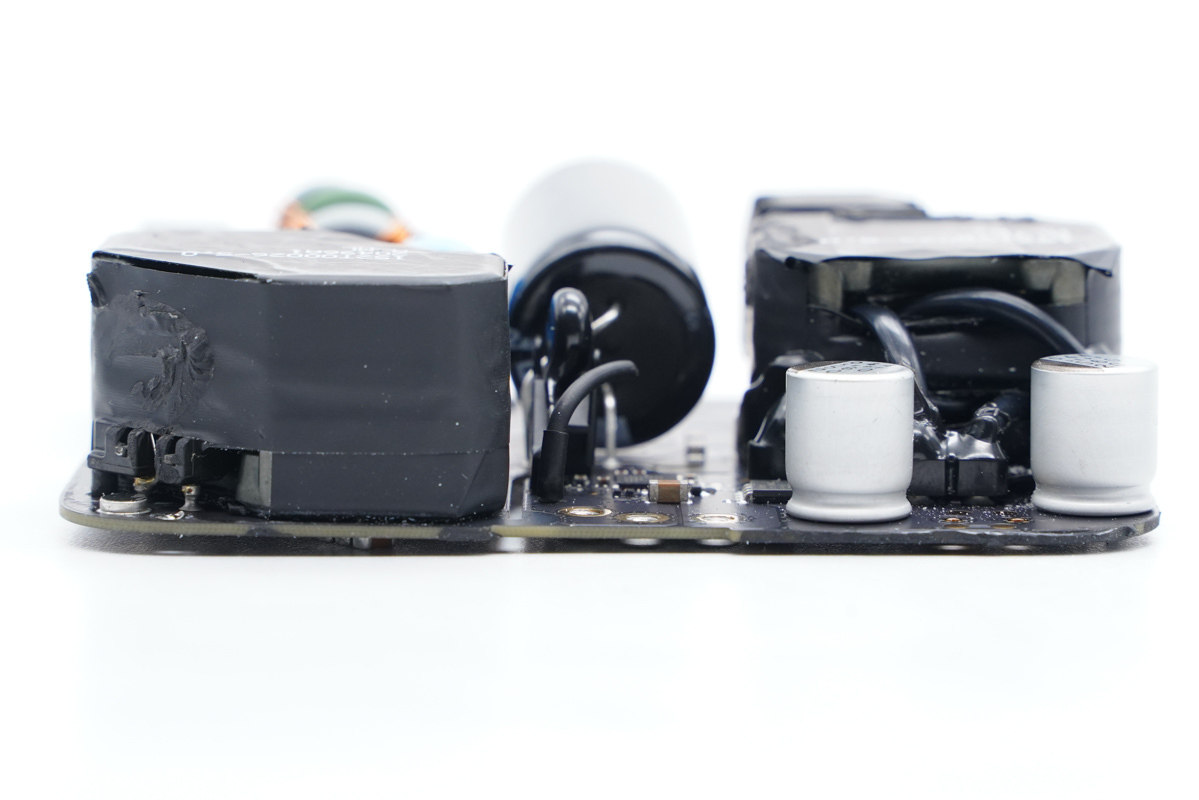

輸出端一覽，右側設有兩顆輸出濾波固態電容。

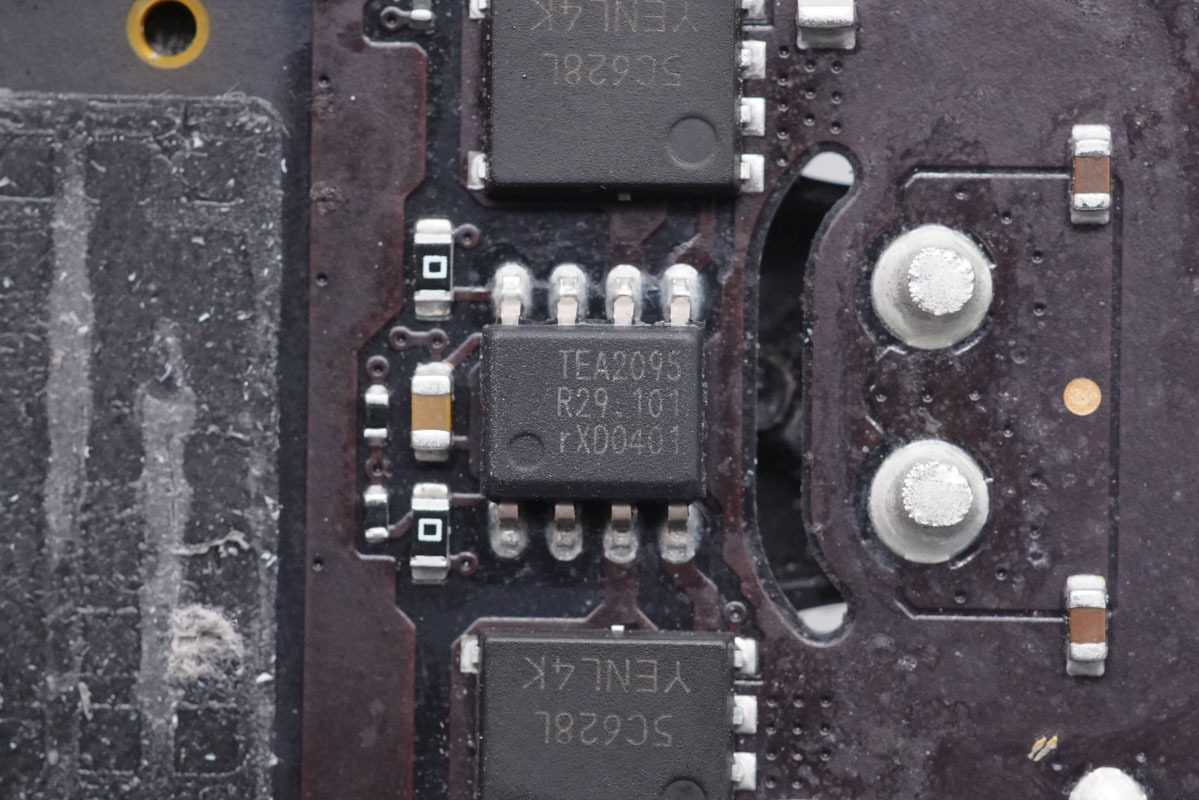

次級同步整流控制器採用恩智浦TEA2095，這是一顆專用於LLC拓撲的同步整流控制器，內建兩個同步整流驅動輸出。

充電頭網拆解了解到，採用恩智浦TEA2095的還有安述智慧240W電源介面卡、SPRUCE 140W 3C1A無線充二合一充電座等產品。

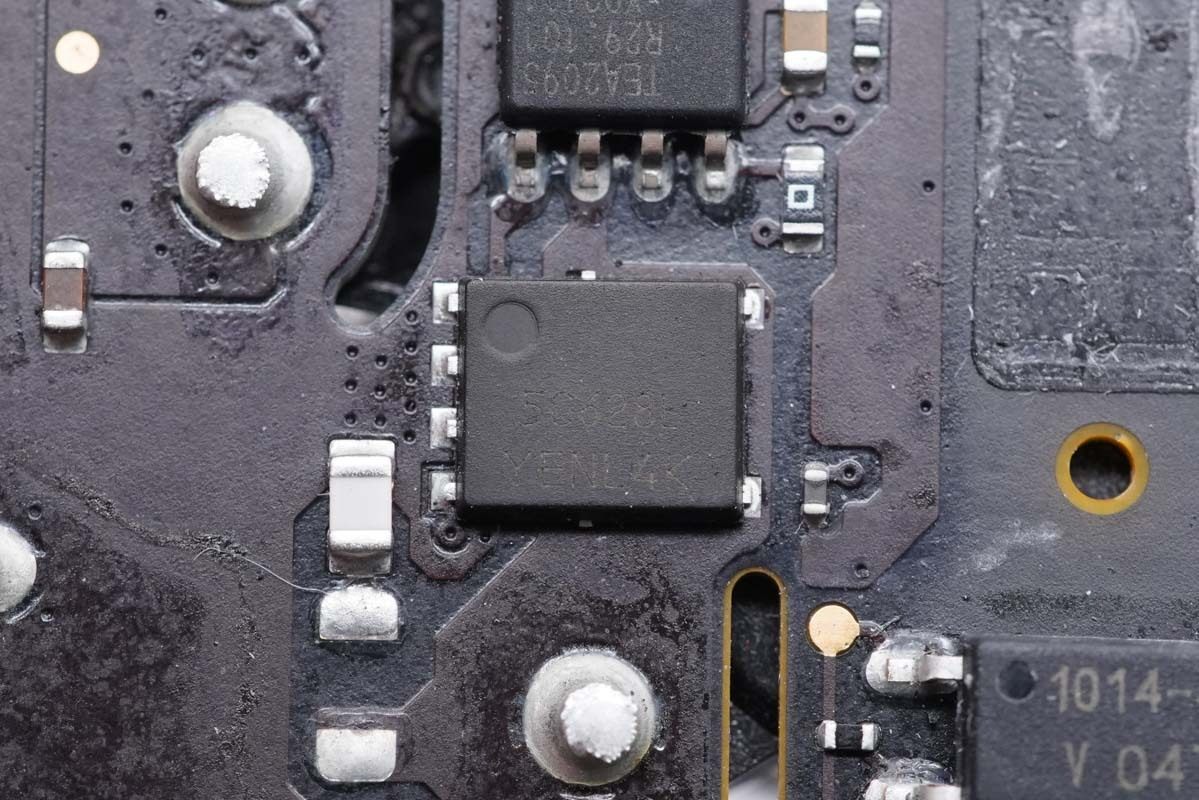

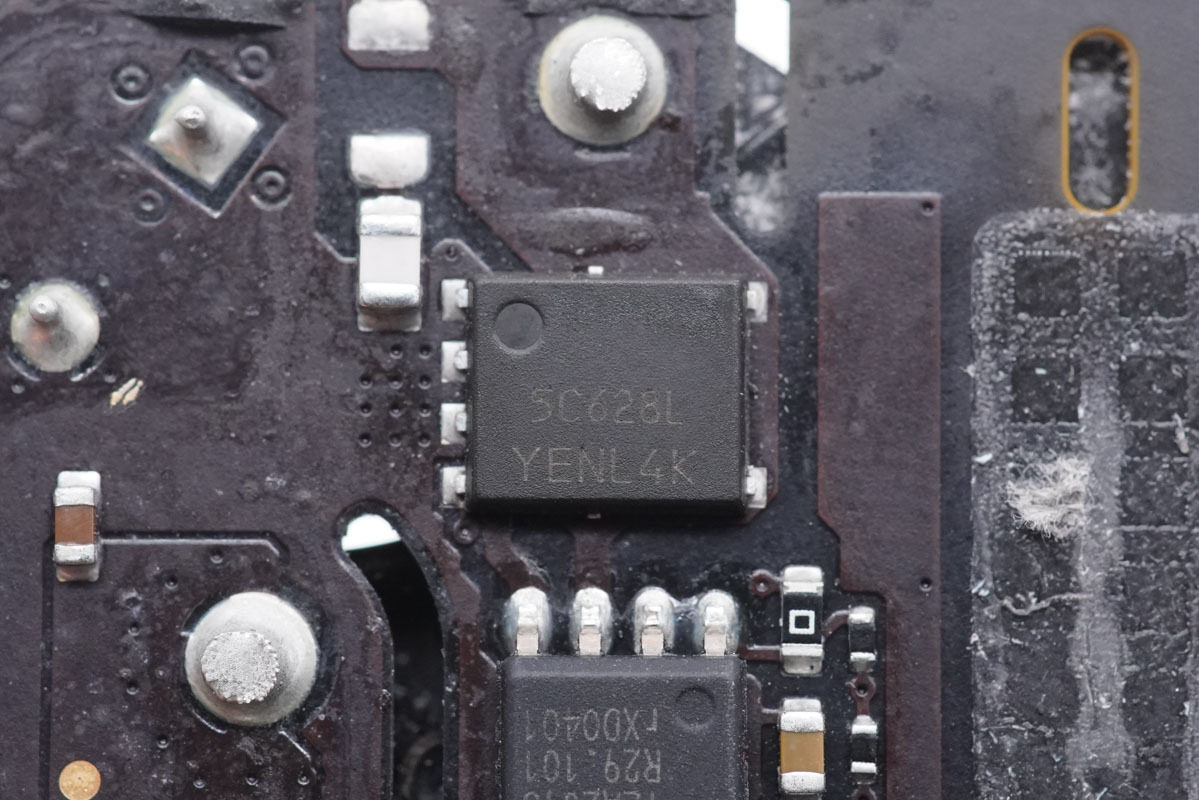

LLC同步整流管來自安森美，NTMFS5C628L NMOS管，耐壓60V，導阻2.4mΩ。

另一顆同步整流管特寫。

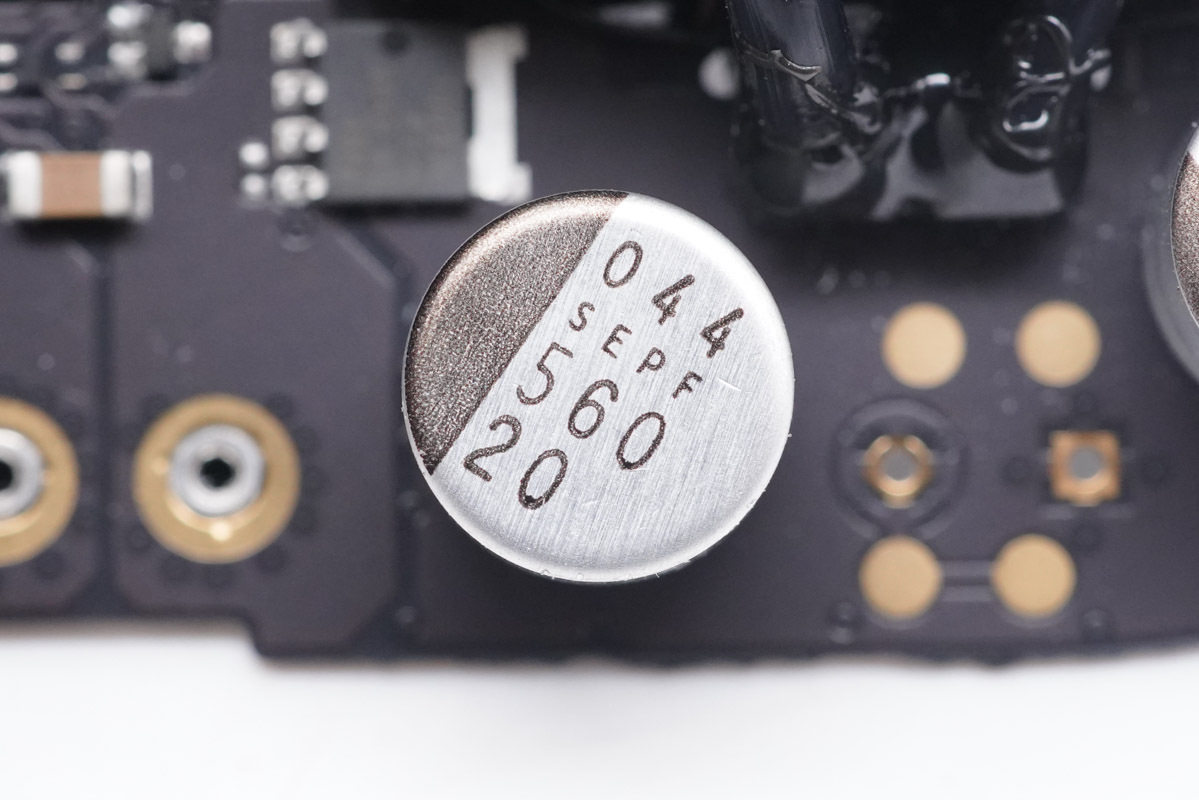

輸出濾波固態電容特寫，松下SEPF系列導電聚合物電容，5000小時長壽命，規格為20V 560μF。

另一顆固態電容相同，規格也是20V 560μF。

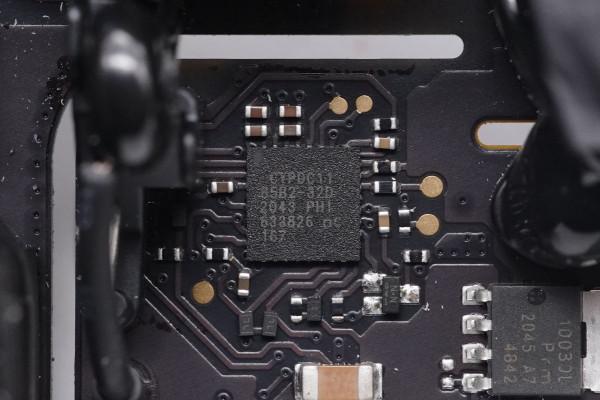

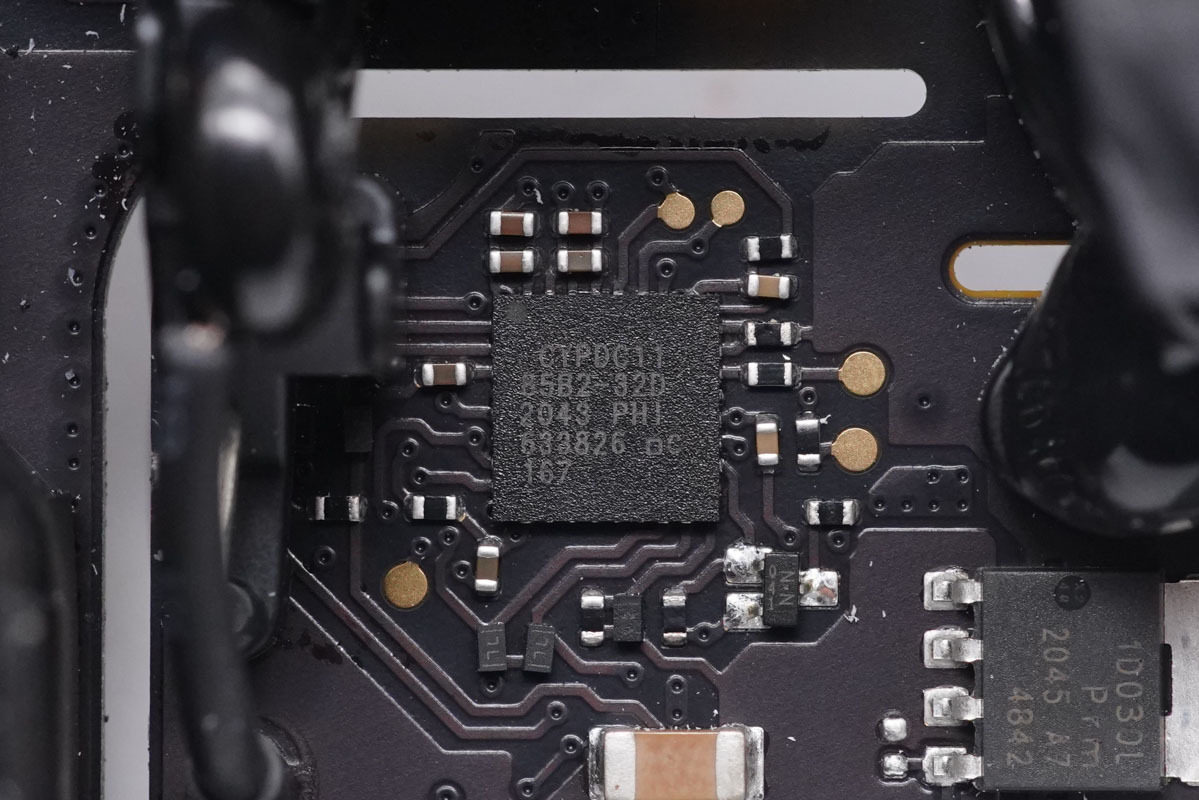

協議晶片也是來自英飛凌，型號CYPDC1185B2，與iMac中使用同一型號，用於電源輸出控制。

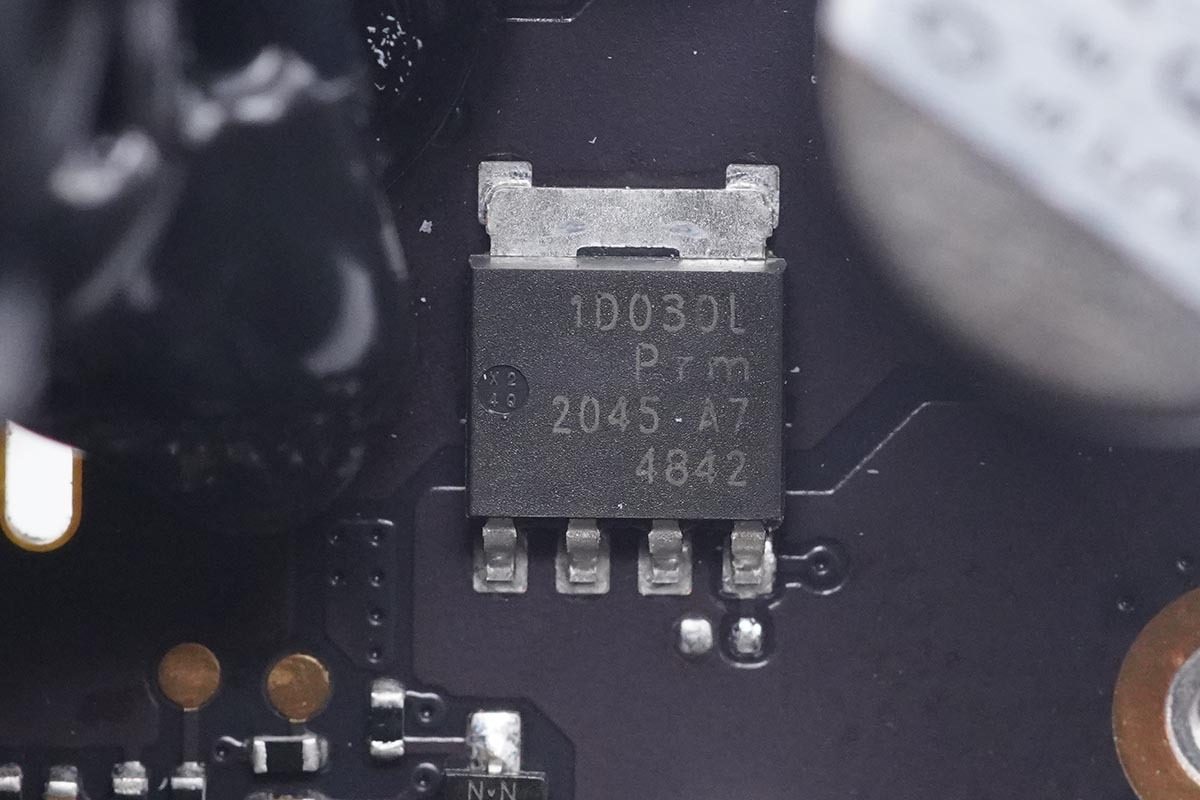

輸出保護管特寫，安世半導體 PSMN1R0-30YLD，NMOS，耐壓30V，導阻1mΩ，採用LFPAK56封裝。

電源輸出接線柱特寫，透過螺絲固定。

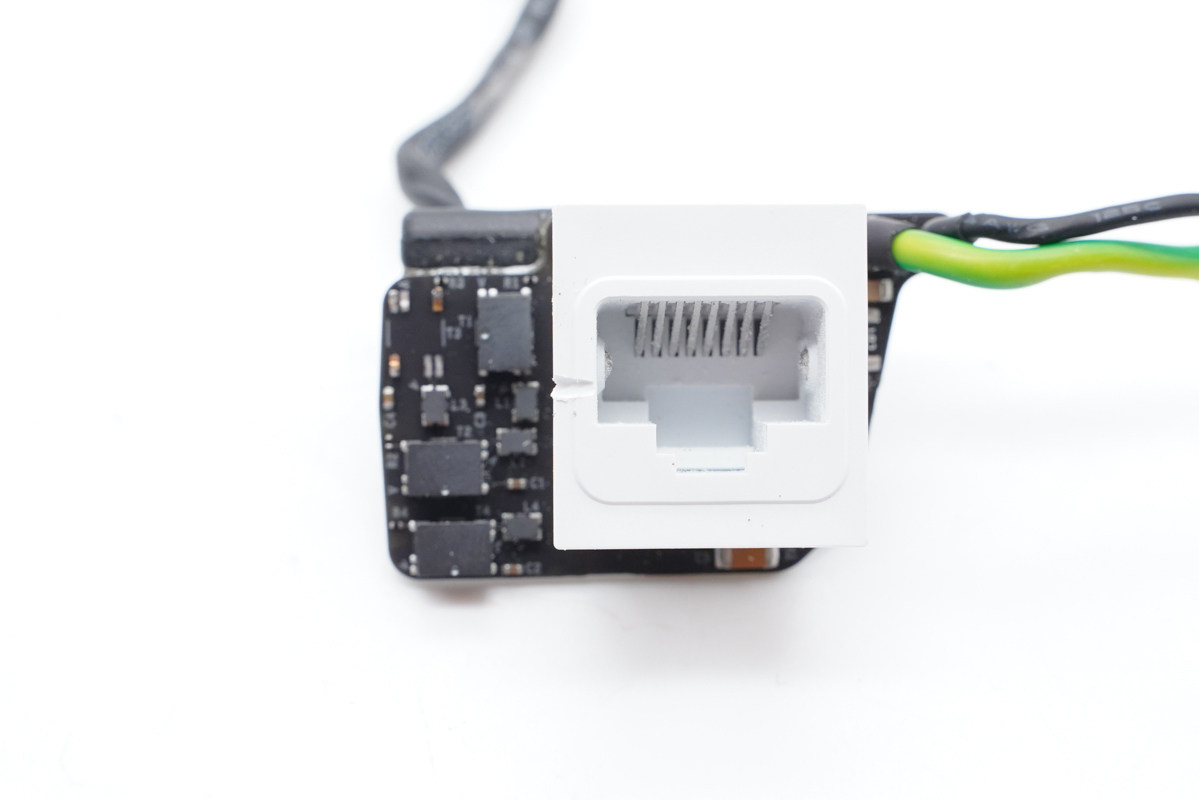

網線介面特寫。

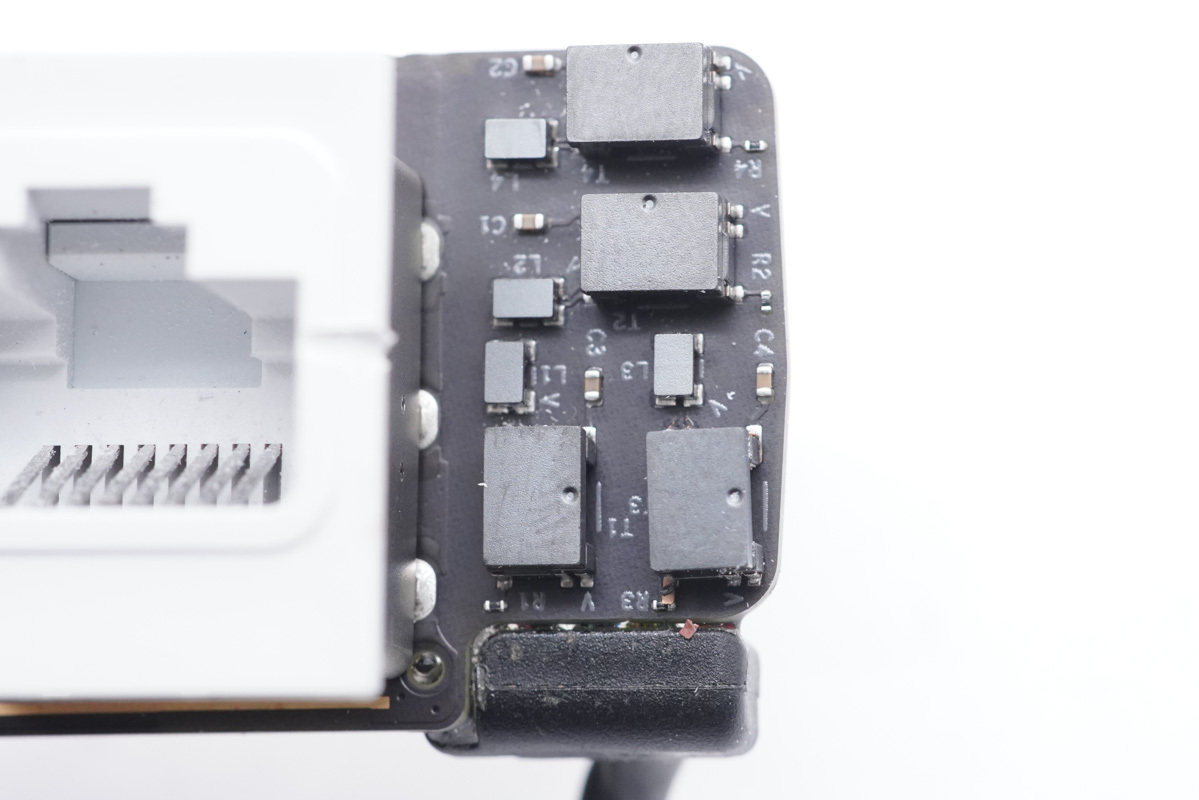

小板上焊有網路變壓器和濾波電感。

小板背面一覽，線芯焊接處注塑保護。

全部拆解完畢，來張全家福。

充電頭網拆解總結

說起來，蘋果的很多產品充電頭網都有拆過，但本期拆iMac的原裝介面卡還是頭一次。這款介面卡雖說採用經典方塊造型設計，但自帶一條特殊的輸出線纜，既能供電又能連網。

不過也不奇怪，畢竟雖然iMac和MacBook都是電腦，但差別還是有的，因此這款介面卡和常見的PD快充充電器也就有很大差別，另外支援有線網路連線也是這款iMac追求極簡輕薄的結果。

充電頭網透過拆解發現，這款電源內部的電源線採用螺絲與接線柱固定，簡化組裝流程，同時也是為適配多種顏色而設計。另外電源採用恩智浦TEA19162+TEA19161T+TEA2095全套APFC方案，PFC升壓開關管以及LLC半橋開關管、協議晶片來自英飛凌，同步整流管來自安森美。

另外還採用了日系紅寶石電解電容以及松下SEPF系列導電聚合物電容進行輸入輸出濾波，電源的整體規劃做工也十分講究，整體的水準相當高。
