摘要：G112中央風門伺服電機電位計供電線搭鐵
故障現象:客戶反映剛開啟空調，左側出風口和右側出風口是冷風，在工作一會就
成暖風了，關閉空調再次開啟還是冷風一會又變暖風
故障診斷過程：

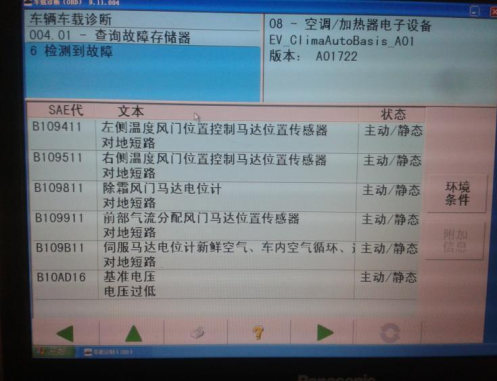

1.運用 VAS6150 檢測儀檢測 08-空調系統故障碼如下圖：
2.分析故障碼發現都是對地短路再結合故障碼--基準電壓過低，可以判斷肯定有這幾個感測器的供電線有搭鐵的現象；
3.各感測器的電路圖如下：
4.分析電路圖得知各感測器共用同樣的供電線（黑色）；
5.觀察各感測器處的線路發現只有中央風門伺服電機電位計 G112 處的線束在儀表臺鐵支架有接觸（如下圖）
6.仔細觀察接觸點發現線束（黑色供電線）有破損點，如下圖
7.處理破損點，刪除故障碼，再次檢查空調系統，正常執行。
故障原因分析：
由於中央風門伺服電機電位計 G112 的供電線在儀表臺鐵支架處接觸導致供電線搭鐵，所以基準電壓過低。然而根據電路圖發現各感測器的供電線共用的都是這根黑色線，所以也就導致在剛開啟空調時供電電壓充足是冷風，然後電壓流失各感測器不能正常工作，進而出現這種故障現象。
故障處理方法： 處理破損線束，故障排除
案例點評及建議：
1.由於出廠線束沒有包紮好，在車輛工作一段時間線束不斷摩擦導致線束搭鐵；
2.故障碼比較多，仔細分析可以大體得知故障點，可以大大提高效率；
3.仔細分析各感測器電路圖，可以找出問題點，進而可以以最快的速度解決故障，提高滿意度；
4.合理運用 VAS6150 故障碼和電路圖有助於判斷故障點解決問題，提高效率。
