【嘉勤點評】翱捷科技發明的提高LTE上下行併發吞吐率的技術方案，在遵循3GPP標準的前提下，優化了上行資料的傳送方式，大幅度提高了上下行併發的時候LTE使用者裝置的吞吐率，在實際應用與實驗室測試場景下都有很好的效果。
集微網訊息，LTE（長期演進技術）作為新一代通訊技術，滿足了時下資訊化時代人們對大資料量的需求，LTE是藉助新技術和新調製方式，來提高行動通訊網路的資料傳輸能力和資料傳輸速度。
評價UE（使用者裝置）基帶晶片能力的一個重要指標就是吞吐率測試，這是指在特定訊號質量範圍下的上行峰值速率測試、下行峰值速率測試以及難度最大的上下行併發測試。已知TCP協議視窗大小等於每秒吞吐量，在相同的測試環境下，TCP服務視窗大小一定，那麼縮小RTT就成為了各廠家UE基帶晶片效能比拼的關鍵。
為此，翱捷科技在2021年5月11日申請了一項名為“一種提高LTE上下行併發吞吐率的方法及裝置”的發明專利（申請號：202110512525.3），申請人為翱捷科技股份有限公司。
根據該專利目前公開的相關資料，讓我們一起來看看這項技術方案吧。
如上圖，為現有技術中對上下行併發資料處理方法，首先，上下行TCP併發的時候，上傳應用（APP）和下載應用都將上行資料送到協議棧。UE的協議棧自上而下依次包括非接入層、無線資源控制層、分組資料匯聚協議層、無線鏈路控制層、媒體接入控制層以及物理層，後面五層構成接入層。
其次，分組資料匯聚協議層將資料處理完畢後送至無線鏈路控制層，該層可以快取大量資料，等待上行授權排程，上行授權排程是指網路根據UE待發資料量等因素給UE分配一定的上行資源，讓UE傳送上行資料。
最後，無線鏈路控制層按照上行授權排程的大小，組包上行資料。在這種工作模式下，當上下行一起併發的時候，從實驗室測試結果來看，上行可達到滿速50Mbps，但是下行抖動厲害，且下降到110至120Mbps左右。

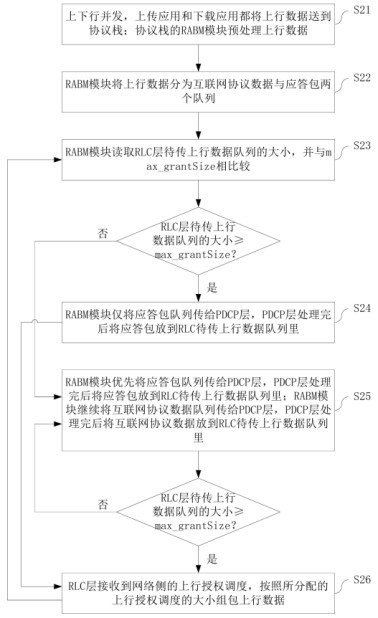

如上圖，為該專利中提出的LTE移動裝置的上下行併發資料處理方法的流程示意圖，首先，上下行TCP併發的時候，上傳應用和下載應用都將上行資料送到協議棧。上傳應用傳送的上行資料是網際網路協議資料，下載應用傳送的上傳資料是對下行收到的網際網路協議資料而發出的應答，該上行資料會發送到達協議棧RABM模組，RABM模組按照RB ID（資料無線承載ID）將上行資料分為網際網路協議資料與應答包兩個佇列。
其次，RABM模組讀取無線鏈路控制層待傳上行資料佇列的大小，並與上行授權排程的最大上限值max_grantSize相比較。如果無線鏈路控制層待傳上行資料佇列大於上行授權排程的最大上限值max_grantSize，則RABM模組僅將應答包佇列傳給分組資料匯聚協議層，該層處理完後將應答包放到無線鏈路控制層待傳上行資料佇列裡；而如果無線鏈路控制層待傳上行資料佇列小於上行授權排程的最大上限值時，RABM模組優先將應答包佇列傳給分組資料匯聚協議層，處理完後將應答包放到無線鏈路控制層待傳上行資料佇列裡。
最後，無線鏈路控制層接收到網路側的上行授權排程，按照所分配的上行授權排程的大小組包上行資料。這樣，由RABM模組重新分配網際網路協議資料與應答包佇列的資料進入無線鏈路控制層待傳上行資料佇列，使得每次上行授權排程到來的時候，無線鏈路控制層都有足夠的上行資料待發送，以避免出現浪費上行授權排程資源的情況。
如上圖，為這種LTE移動裝置的上下行併發資料處理裝置的結構示意圖，其中主要包括：併發傳送單元21、分類單元22、讀取判斷單元23、第一分配單元24、第二分配單元25和上行組包單元26，上述的方案正是在這些單元模組的相互配合下進行。
以上就是翱捷科技發明的提高LTE上下行併發吞吐率的技術方案，該方案在遵循3GPP標準的前提下，優化了上行資料的傳送方式，大幅度提高了上下行併發的時候LTE使用者裝置的吞吐率，在實際應用與實驗室測試場景下都有很好的效果。
