用樹莓派Zero 2 W打造一臺掌上電腦，勁道十足的48鍵、3D印表機箱

機器之心報道

編輯：陳萍

一臺可以放在手掌中的 PC。

如果現在有人提到掌上電腦，那幾乎可以肯定他們所指的是智慧手機。但是樹莓派發燒友總有辦法展示其復古的一面。無需多大的技術改進，加上一些陳舊的控制檯部件和真正的機械鍵盤，你就可以擁有一臺可以放在手掌中的 DIY PC。這就是本文將要介紹的 Penkesu 專案所實現的功能。

專案作者是 Penk Chen ，該專案介紹瞭如何透過 Raspberry Pi Zero 2 W（樹莓派 Zero 2 W）打造一臺復古風格的掌上電腦，它的解析度為 400 x 1280 、觸控式螢幕為 7.9 英寸。此外，它還包括其他電子部件：3.7 V Li-Po 電池和用於供電的 Adafruit PowerBoost 1000C。

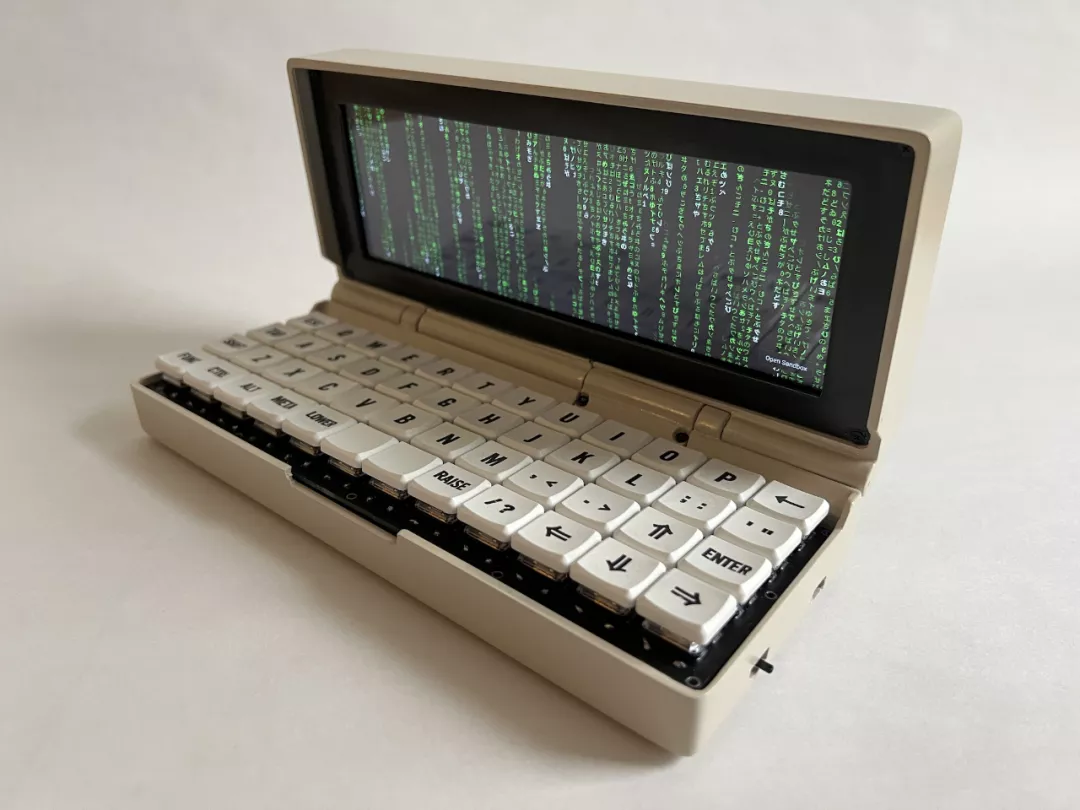

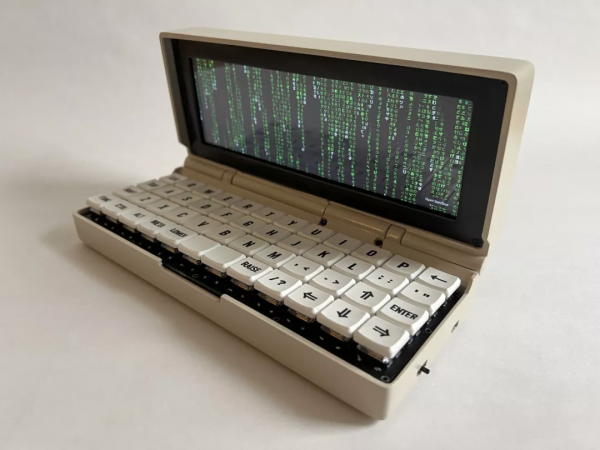

成品如下圖所示，看起來真的很復古。

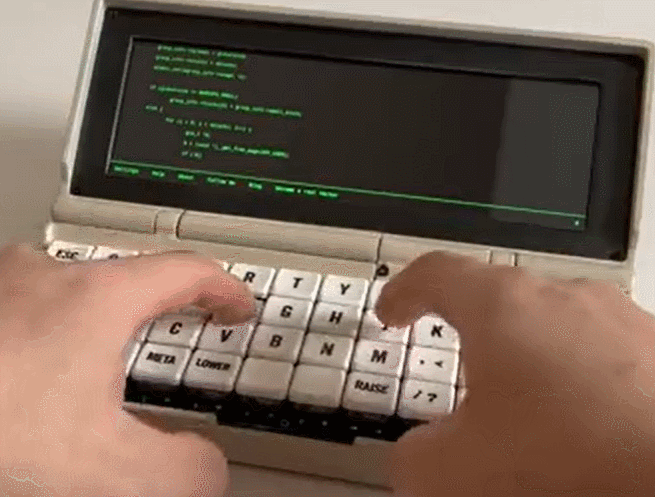

這臺樹莓派打造的電腦使用起來也非常流暢，沒有卡頓的感覺：

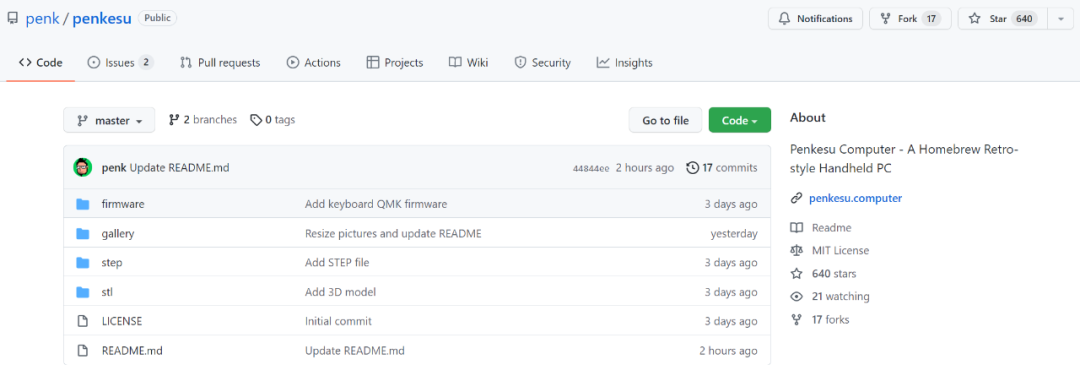

該專案上線短短三天就攬獲了 600 + 星：

專案地址：https://github.com/penk/penkesu

這臺掌上電腦是怎麼造的？

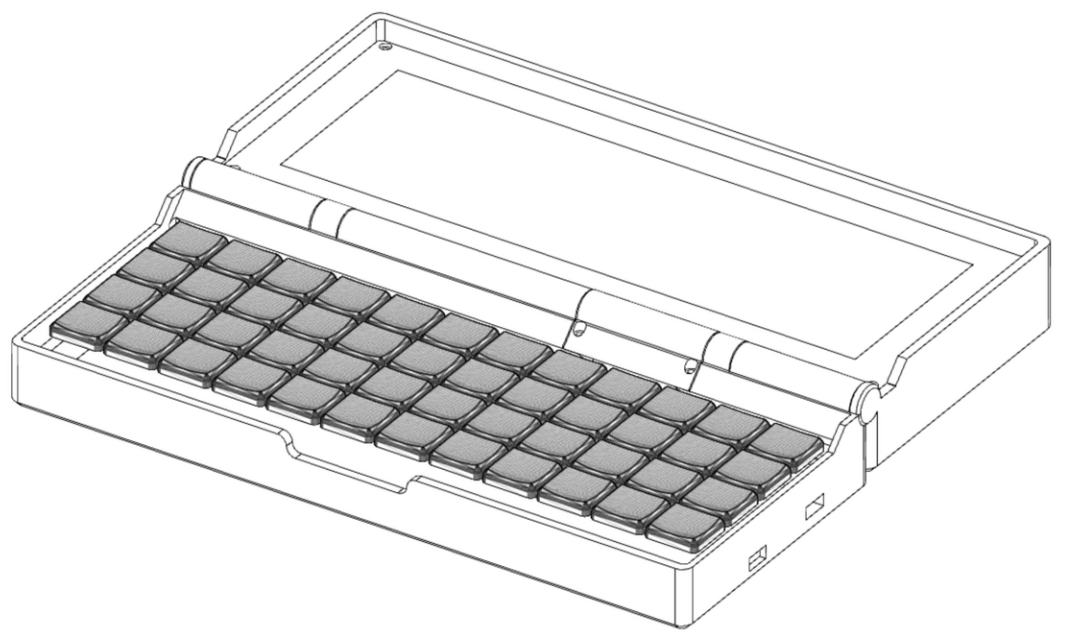

電腦機箱整體以顯示器和鍵盤為中心進行設計，以實現（相對）緊湊的物理尺寸，機械鍵盤是正交的，有 48 個鍵，所有鍵在相同的行和列沒有錯位，就像一個網格，這與我們常用的鍵盤不同。

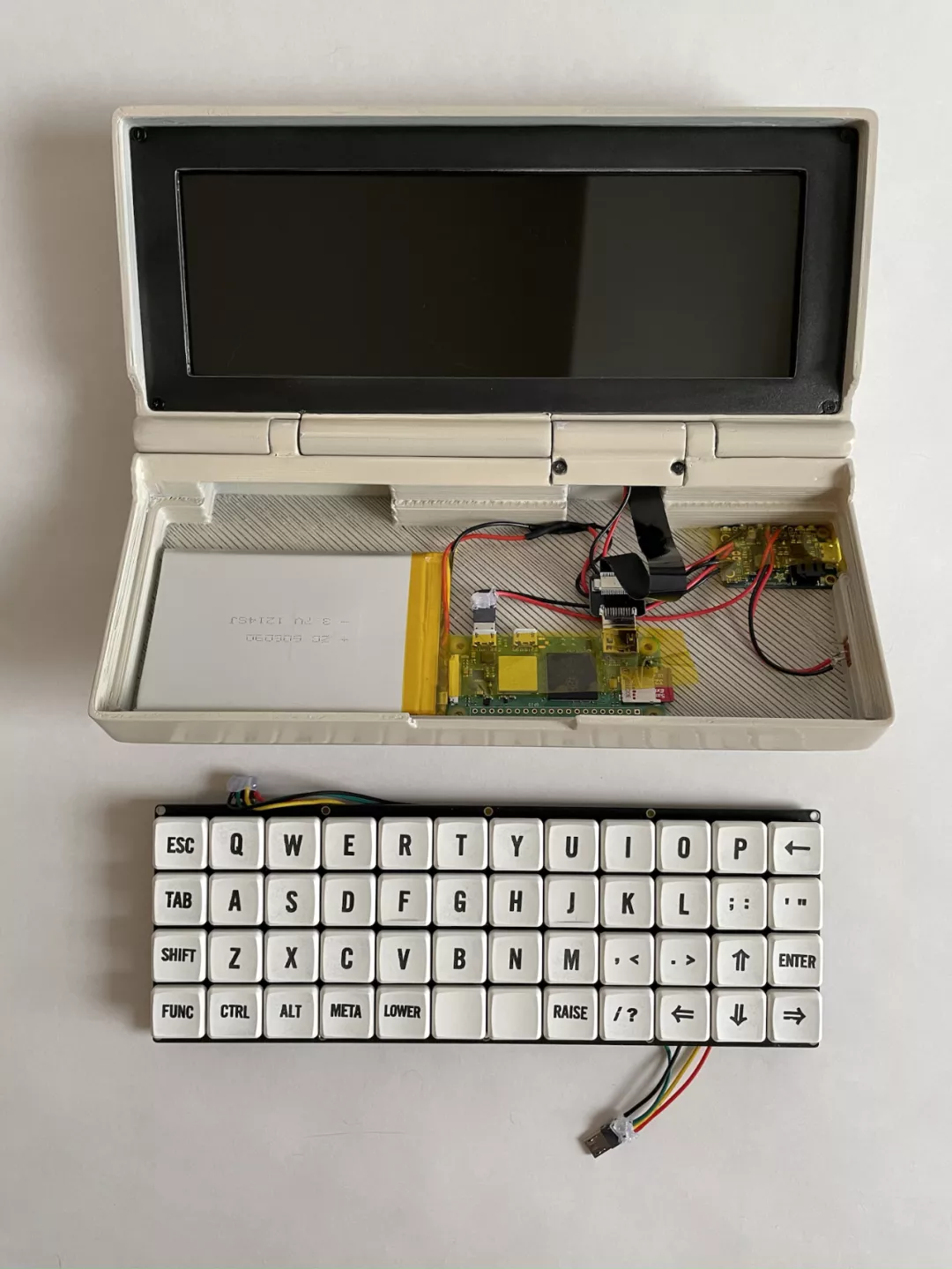

打造這臺電腦的材料清單包括顯示器、機箱、鍵盤等，具體器件如下所示：

• 顯示：Waveshare 7.9 英寸電容式觸控式螢幕；HDMI 帶狀電纜；
• 機箱：Game boy Advance SP 鉸鏈，以允許 PC 摺疊關閉，3D 列印部分 (STL 檔案和 STEP 檔案)；
• 電子器件：樹莓派 Zero 2 W，3.7V 606090 (或相似規格) Li-Po 電池，Adafruit PowerBoost 1000C；
• 鍵盤：Kailh Low Profile Choc v1 Switches x 48、MBK Choc Low Profile Keycaps x 48、1N4148 Diode x 48、Arduino Pro Micro x 1、PCB x 1 。

關於鍵盤，此次專案作者使用的鍵盤名為 Koda，不過其調整了鍵盤佈局，使其更符合現在的需求。如果使用者希望使用其他鍵盤進行構建，可以透過編輯 CAD 檔案並調整機箱中的隔間大小來完成。

第二步在螢幕邊框的 4 個角上新增熱固螺紋外掛 (M2x6)，同時在鉸鏈蓋上新增 2 個 M2x6。

第三步將帶狀電纜纏繞兩次，然後透過鉸鏈蓋將其拉出。

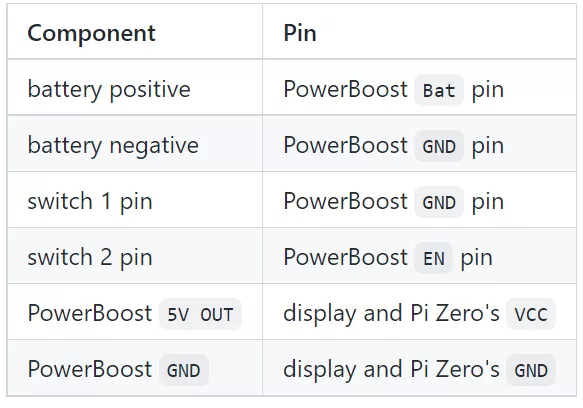

第四步接線：

第五步將鍵盤的 micro USB 和顯示器的 mini HDMI 埠連線到 Pi Zero 2 W；將 micro SD 卡插入 Pi Zero 2 W。

第六步用 M2x6 螺釘固定所有元件。

一臺樹莓派掌上電腦就這麼完成啦。

參考連結：https://arstechnica.com/gadgets/2022/02/diy-handheld-pc-uses-mechanical-keyboard-game-boy-pieces-raspberry-pi/
