黑鯊成立於2017年，是小米旗下游戲手機品牌。具有完整的手機設計、研發、製造和銷售能力。旗下產品從手遊玩家的需求出發，對ID、效能、軟體互動等進行最佳化和改進，專注於打造真正為手遊玩家而設計的遊戲手機和配件。
黑鯊鳳鳴真無線藍芽耳機是其旗下最新的一款TWS耳機產品，外觀上延續了家族式的炫酷電競風格設計，具有非常高的辨識度。配置上，搭載了14.2mm大動圈單元，設計有低音導向管，呈現澎湃的低頻音效；支援遊戲超低延時，藍芽5.2協議結合黑鯊自研超低延時技術，實現30ms耳機端延遲和85ms全鏈路延遲。
其他方面還支援雙麥克風ENC通話降噪，語音通話、語音開黑，提供清晰的通話效果；支援智慧觸控檢測和入耳檢測，提供更便捷智慧的互動體驗；搭配黑鯊手機還支援開蓋彈窗快速配對；續航方面，單次續航時間約6小時，搭配充電盒整體續航約28小時。下面來一起看看這款產品的詳細拆解報告吧~
一、黑鯊鳳鳴真無線藍芽耳機開箱

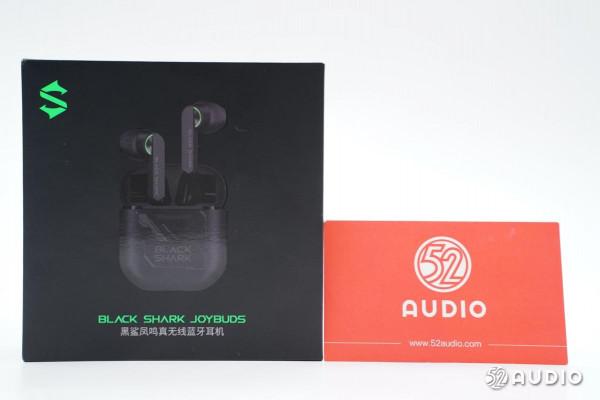

包裝盒依舊延續了黑鯊的經典配色，正面設計有黑鯊品牌LOGO，產品外觀渲染圖和BLACK SHARK JOYBUDS黑鯊鳳鳴真無線藍芽耳機的產品名稱。
包裝盒背面圖文展示有產品的功能特點，包括超低延遲遊戲模式，14.2mm鍍鈦振膜喇叭，低音增強導向管，28小時複合續航，雙麥克風通話降噪，個性化語音提示包。黑鯊公司部分介紹以及產品出廠標籤。

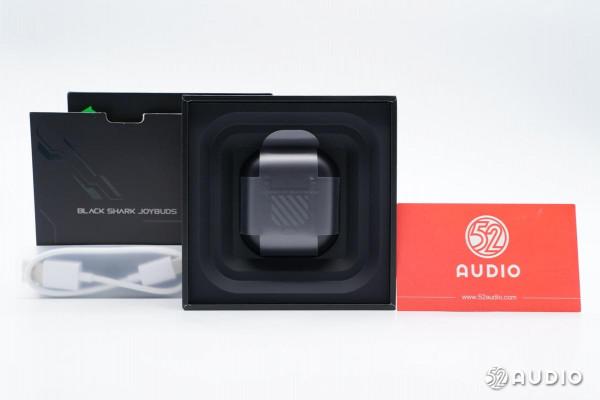

包裝盒內部物品有耳機、充電線和產品說明書。

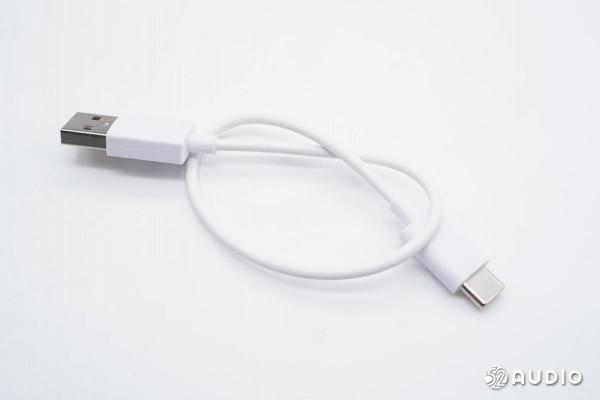

USB-A to Type-C充電線。

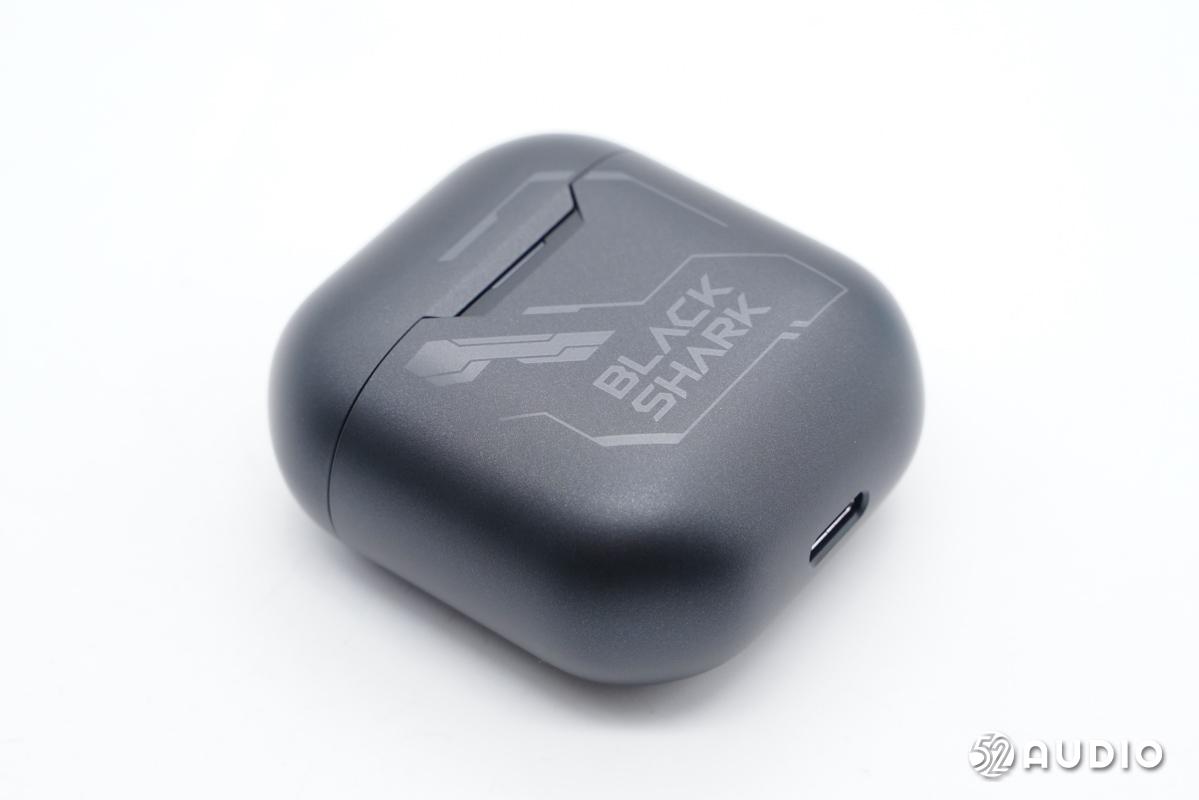

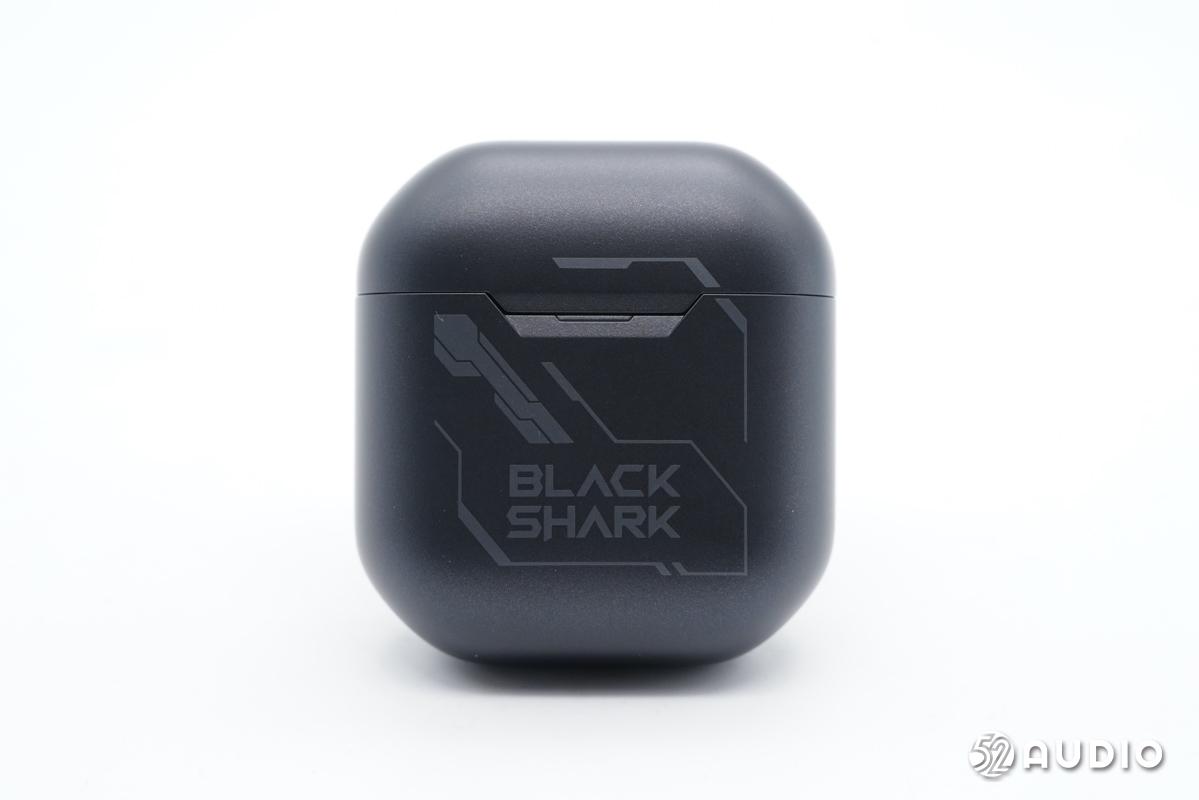

黑鯊鳳鳴真無線藍芽耳機充電盒外觀一覽，採用了磨砂質感，體積小巧便攜。
充電盒正面開蓋處設計有機甲風的倒角，機身上設計有塗裝。

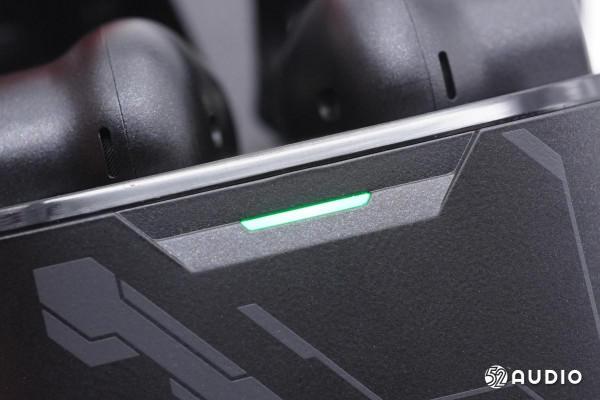

開蓋處設定有條形的指示燈，用於反饋藍芽配對狀態和電量資訊。
充電盒背面外觀一覽，設計有類似於排風口的柵欄式塗裝，“DESIGNED BY BLACK SHARK”字樣，以及一顆功能按鍵。

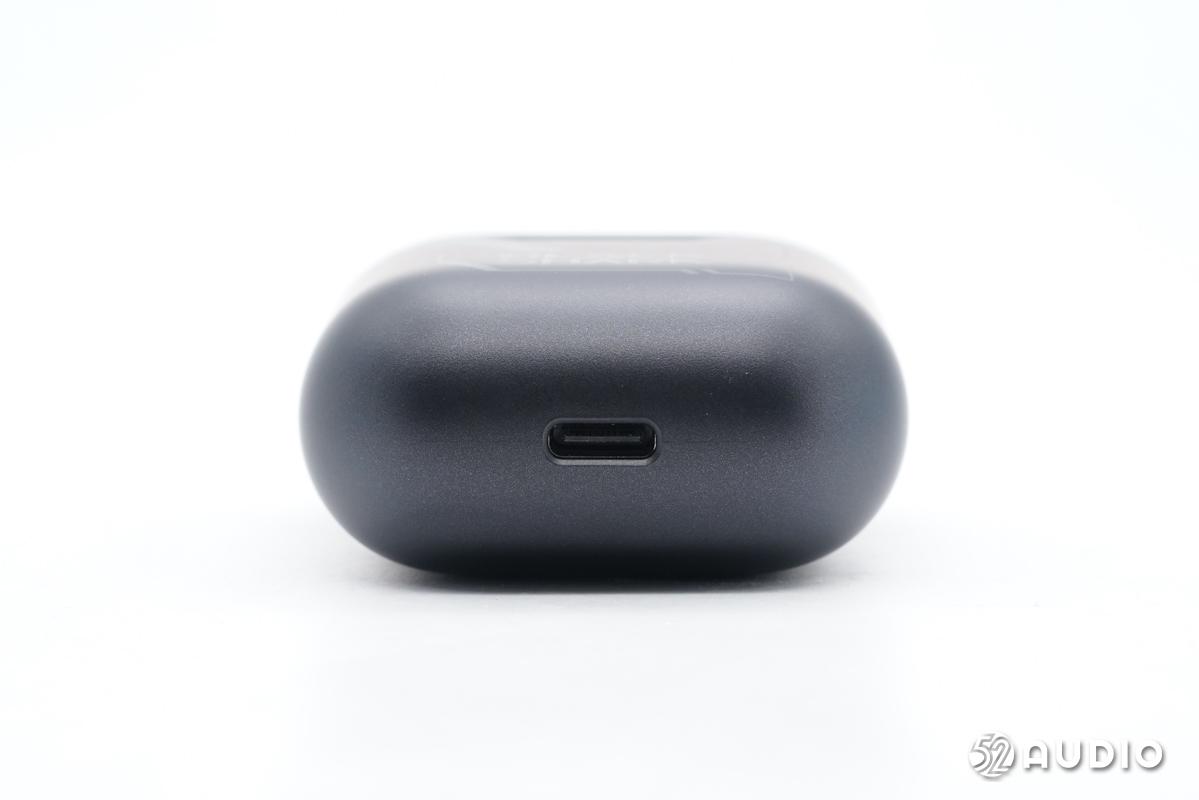

充電盒底部設定Type-C充電介面。
開啟充電盒蓋，耳機放置狀態展示，突出於座艙，便於取放。

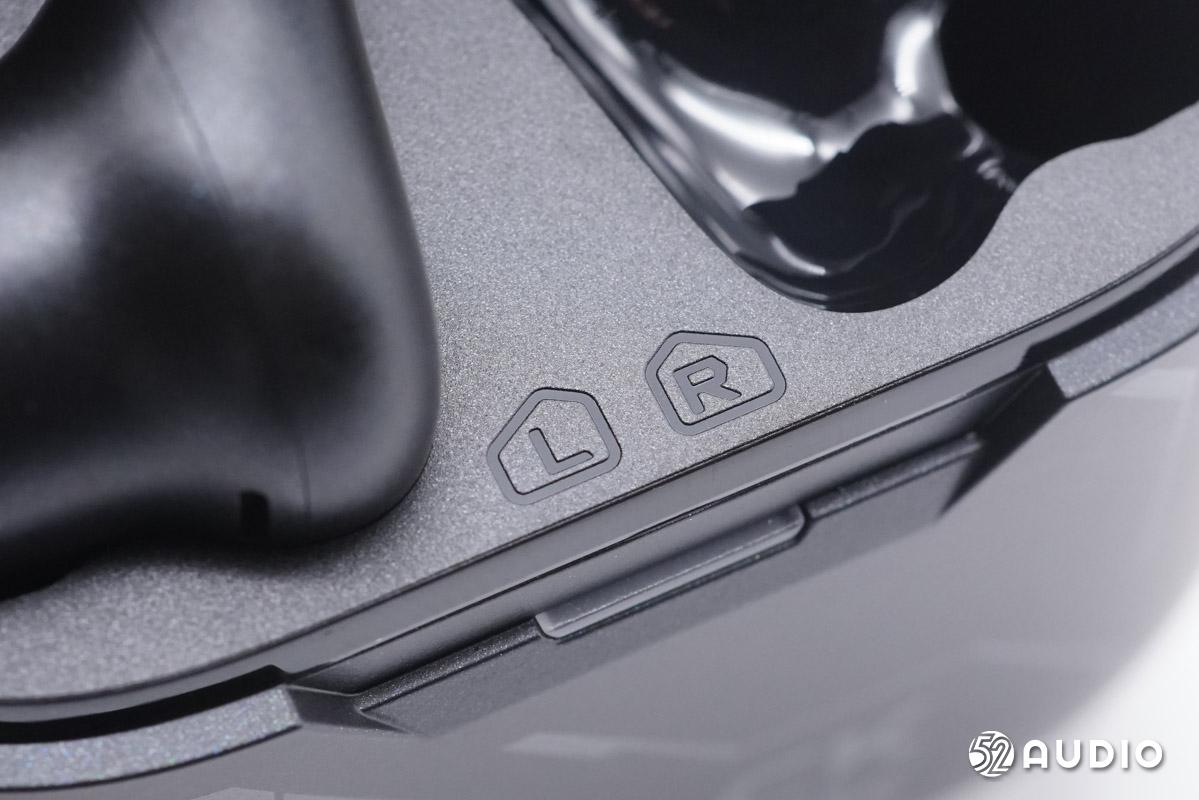

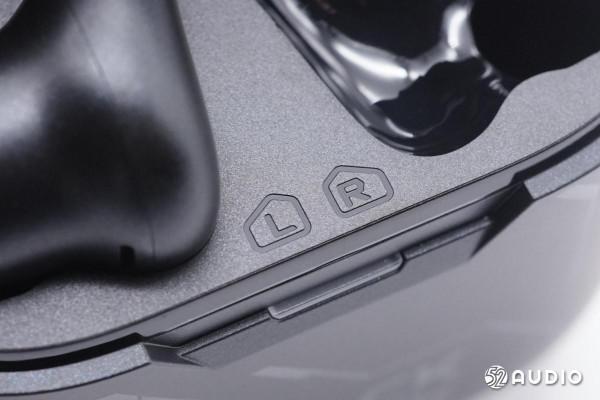

耳機座艙上雕刻有L/R左右標識，便於使用者快速區分。

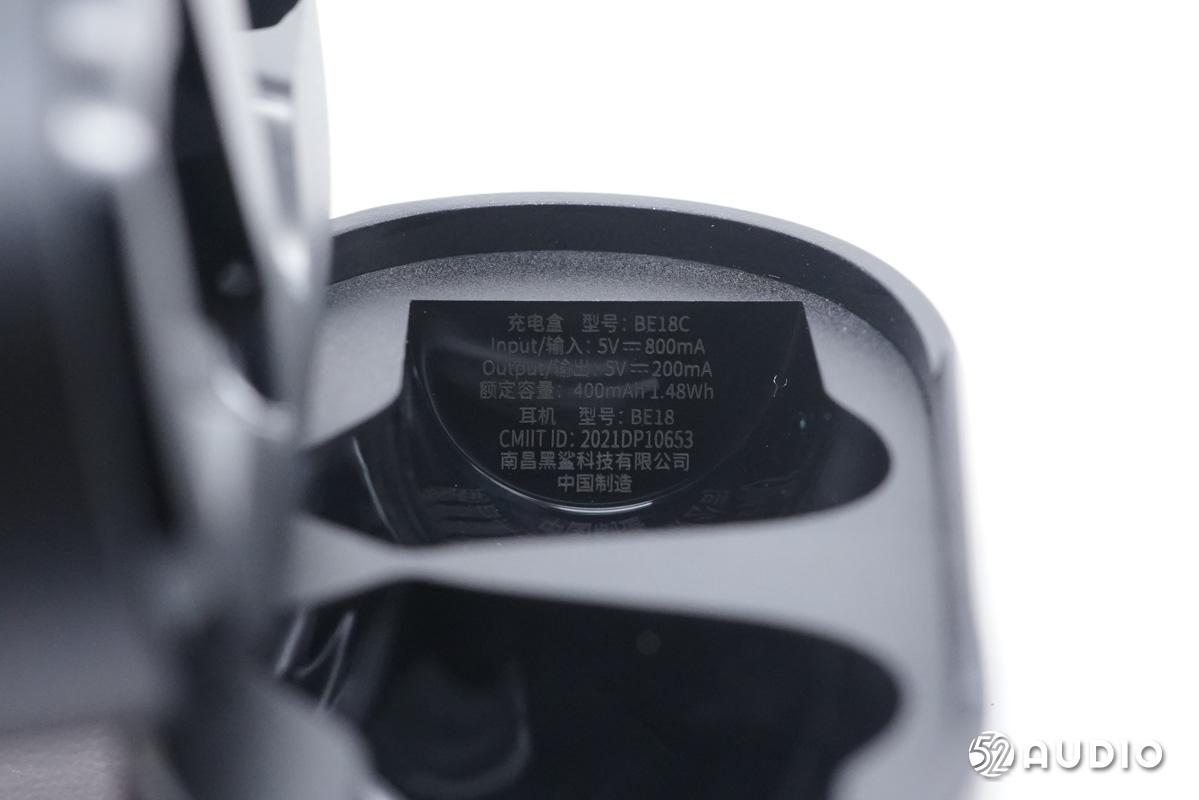

充電盒蓋內側印製有產品的部分引數資訊。充電盒，型號：BE18C，輸入：5V-800mA，輸出：5V-200mA，額定容量：400mAh/1.48Wh；耳機，型號：BE18，CMIIT ID：2021DP10653，南昌黑鯊科技有限公司，中國製造。

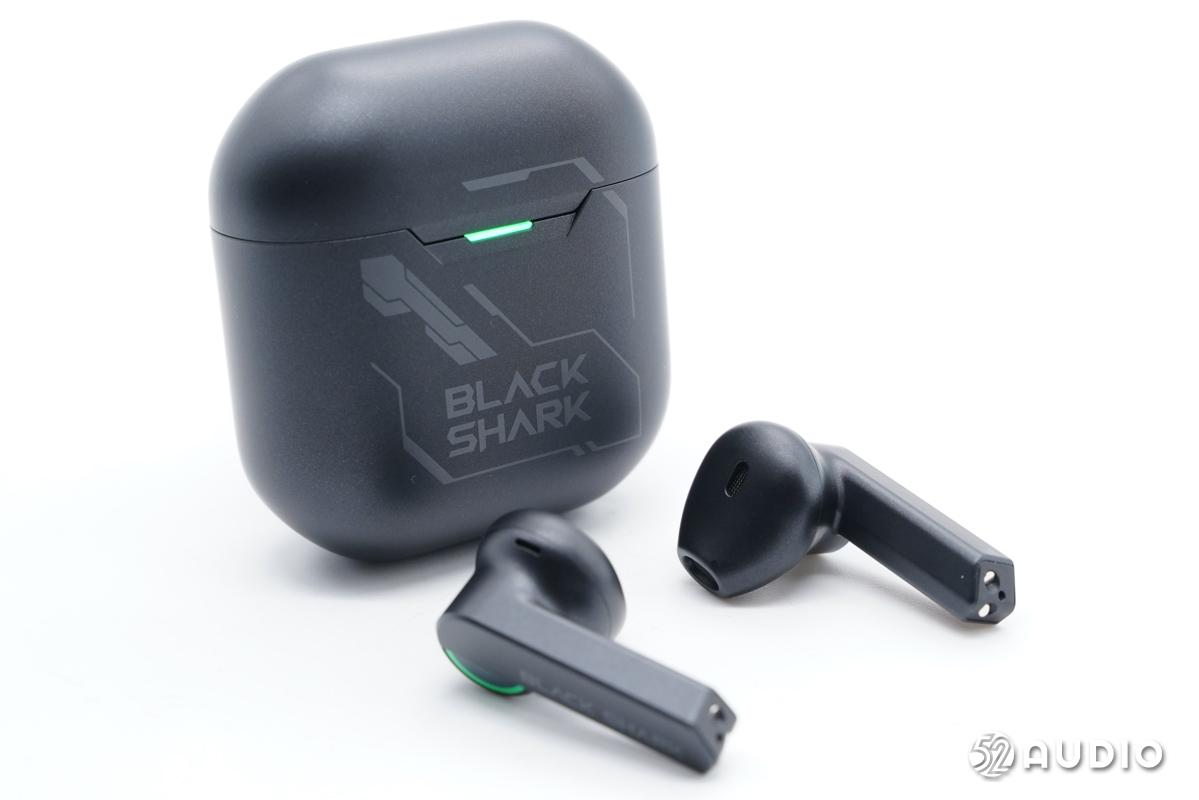

黑鯊鳳鳴真無線藍芽耳機整體外觀一覽。

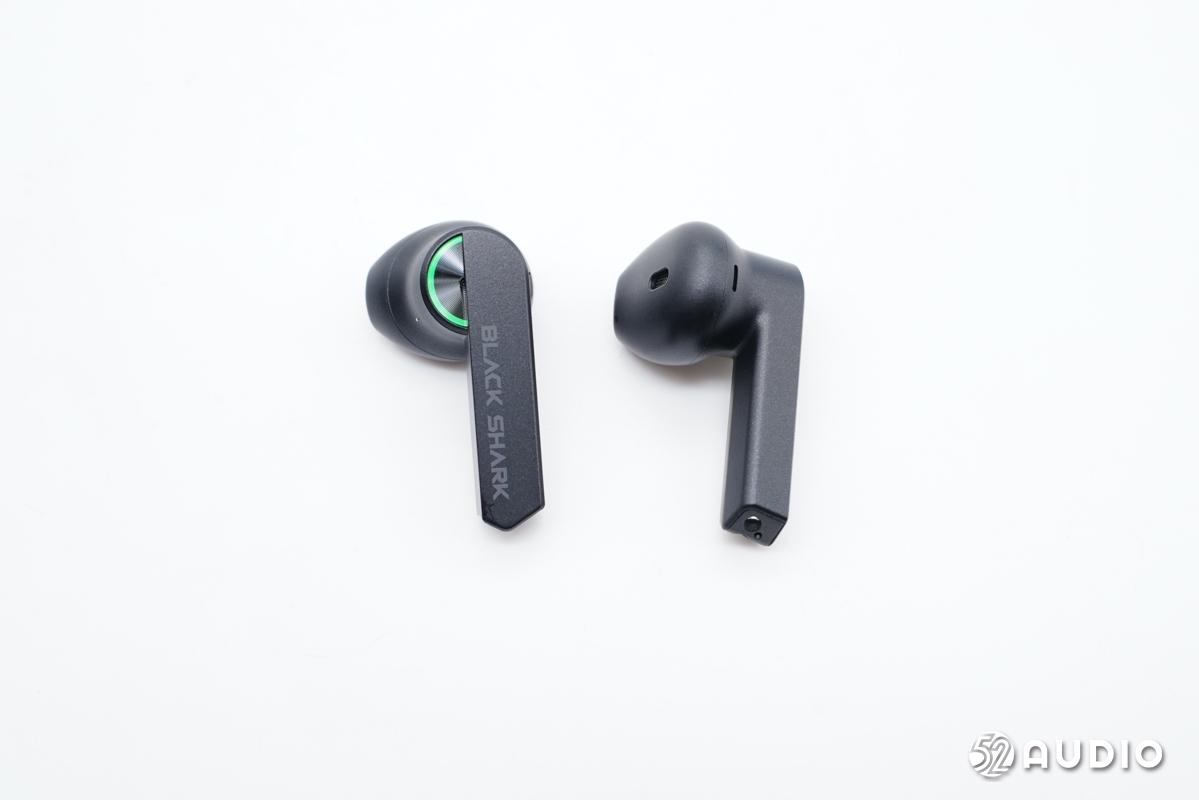

耳機整體外觀一覽，採用柄狀的半入耳式設計，機身質感與充電盒一致。
耳機柄採用了更加立體的方形設計，與耳機頭類似穿插的結構，背部設計有“BLACK SHARK”品牌LOGO。
耳機背部設計有CD紋理的蓋板，蓋板邊緣採用了黑鯊品牌配色，使其更具電競風，同時也使得整體外觀極具辨識度。中間位置設定了有降噪麥克風開孔，用於通話降噪功能。

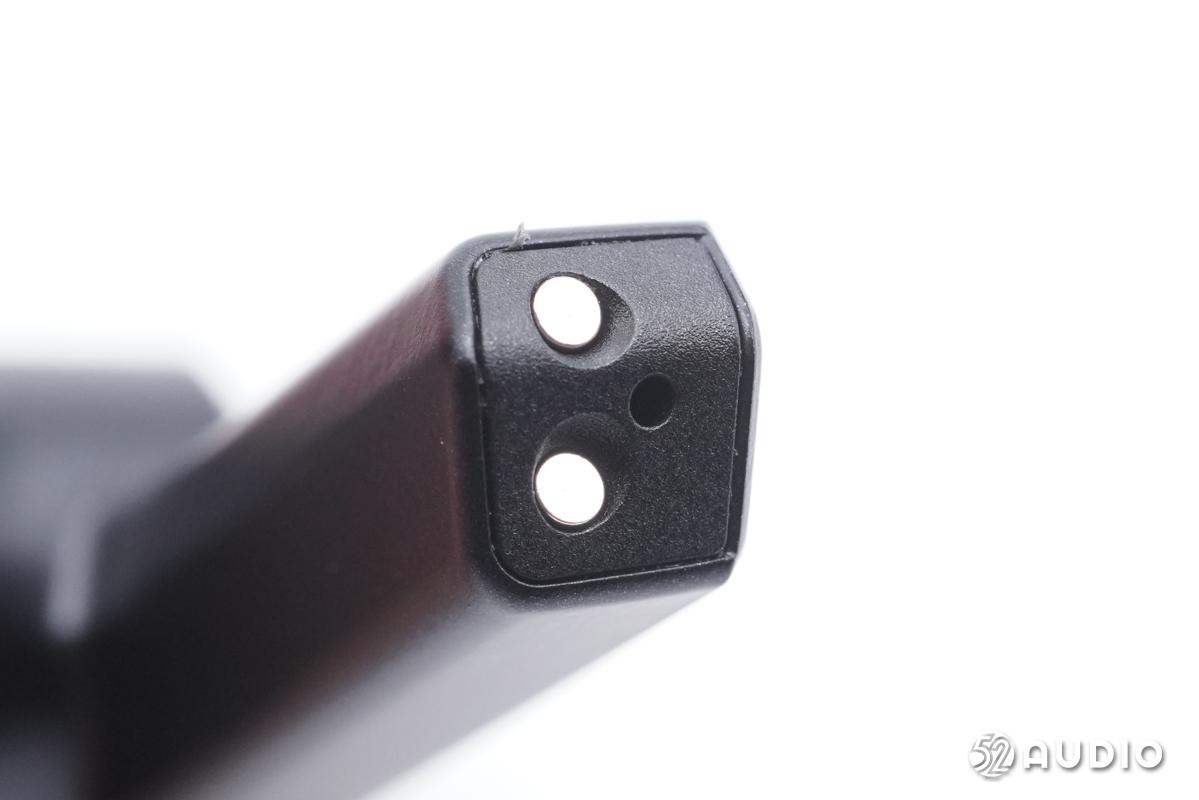

耳機柄底部設定有為耳機充電的金屬觸點，以及麥克風開孔。

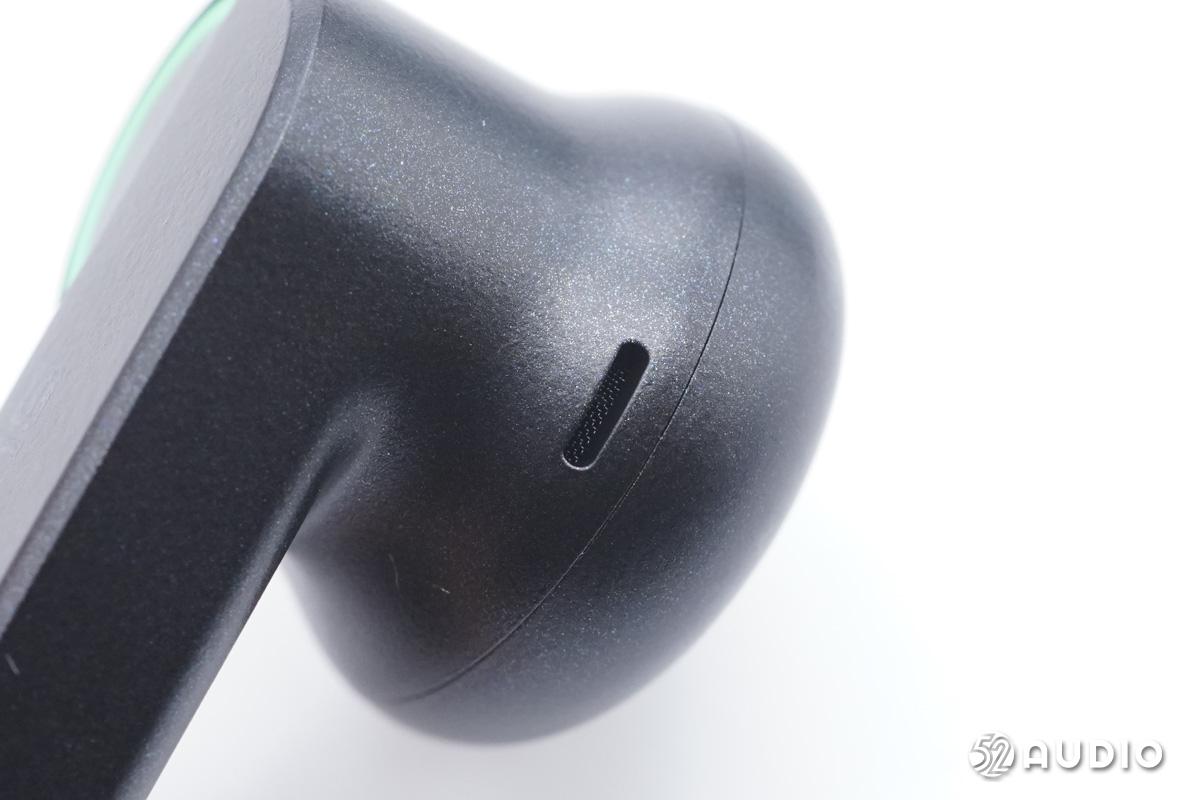

耳機側邊倒相孔特寫，用於提升低音效果。
耳機內側外觀一覽。

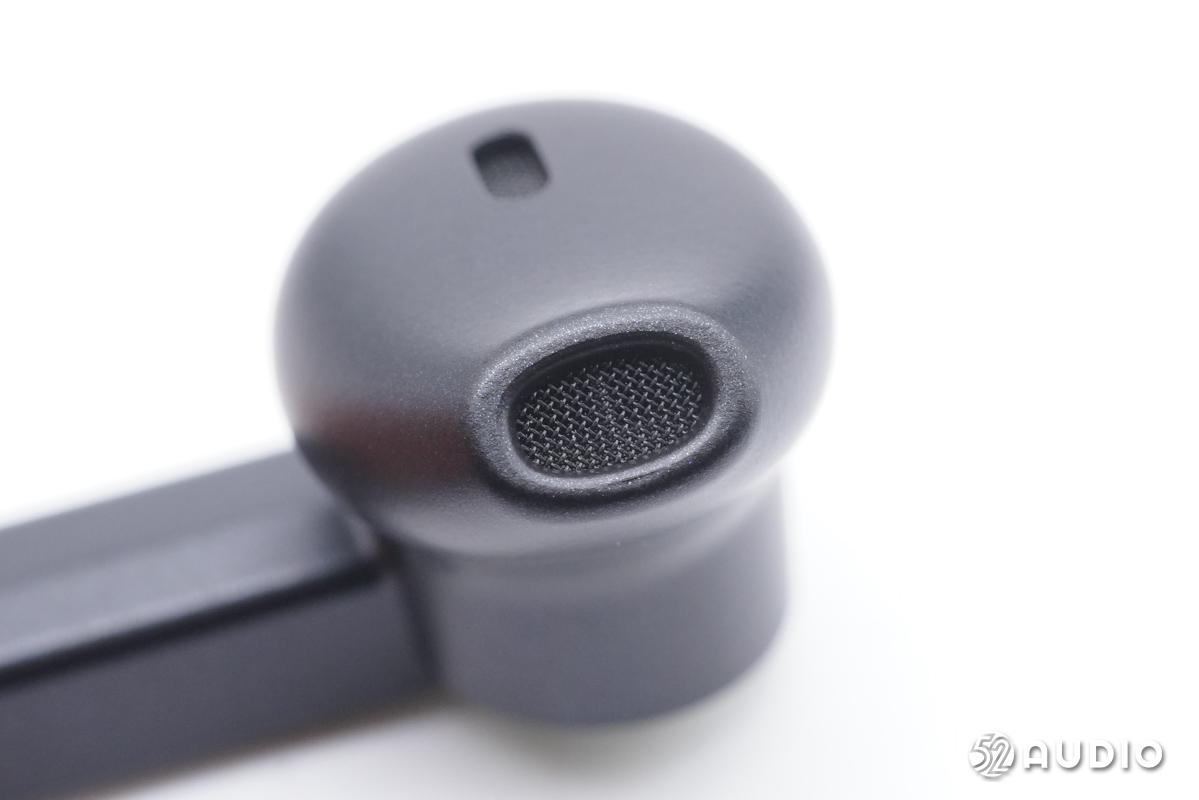

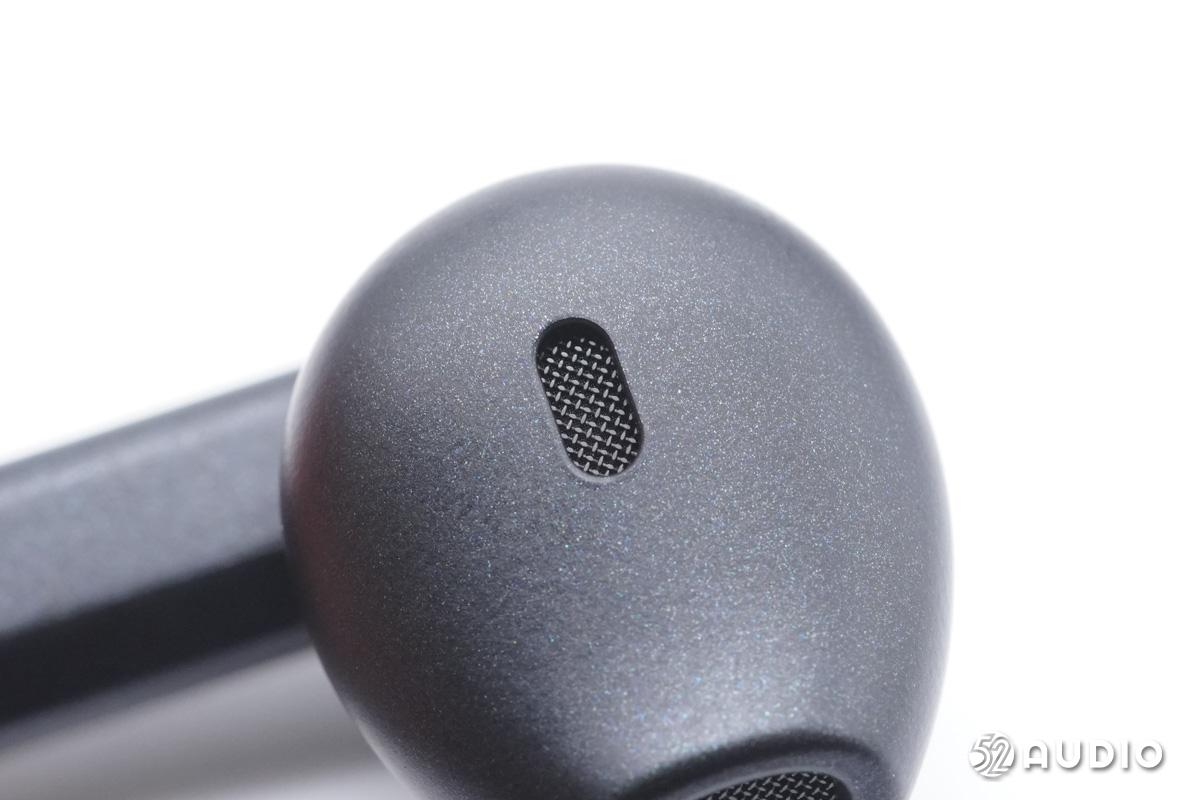

耳機橢圓形出音嘴特寫，內部防塵網防護，防止異物進入音腔。
耳機內側調音孔特寫，用於保障音腔內部空氣流通，提升聲學效能。
經我愛音訊網實測，黑鯊鳳鳴真無線藍芽耳機整體重量約為47.8g。
耳機重量約為4.8g。

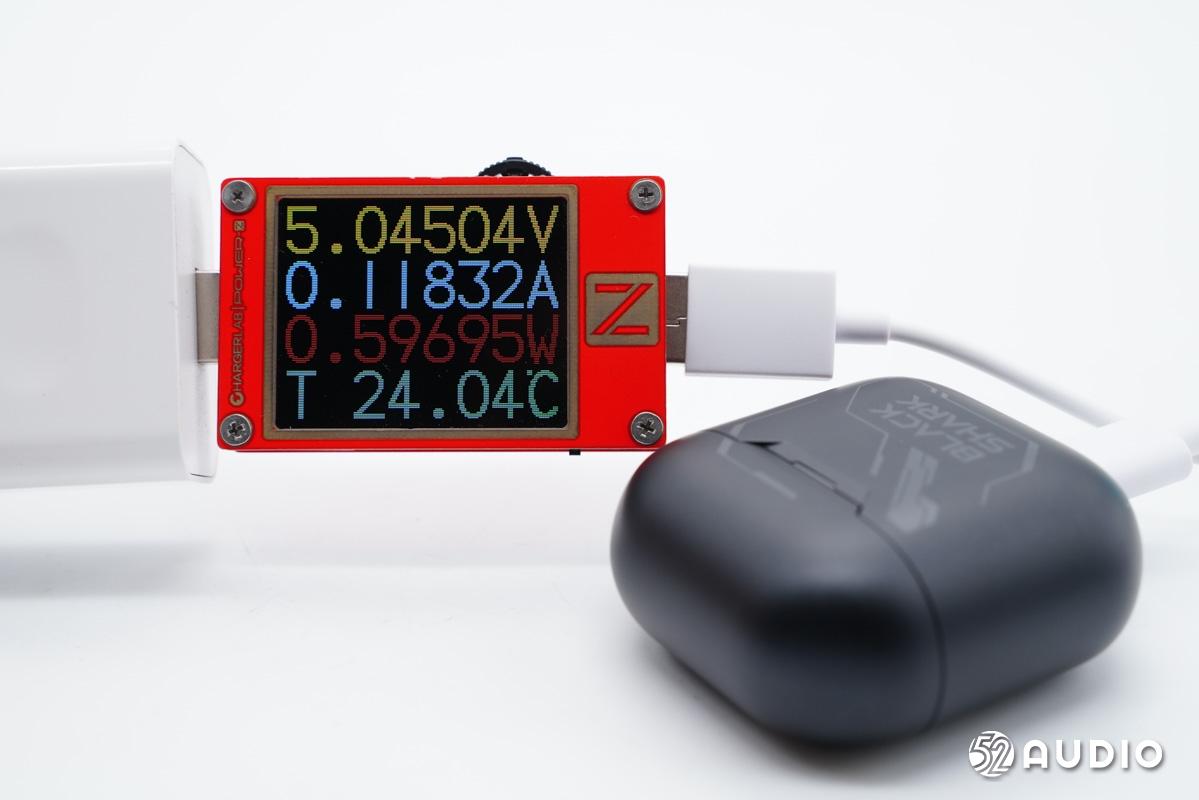

我愛音訊網採用ChargerLAB POWER-Z KT002行動式電源測試儀對黑鯊鳳鳴真無線藍芽耳機進行有線充電測試，輸入功率約為0.60W。
二、黑鯊鳳鳴真無線藍芽耳機拆解
透過開箱，我們瞭解到了這款產品炫酷的外觀設計，下面進入拆解部分，看看內部結構設計及配置資訊~
充電盒拆解
撬開卡扣式固定的充電盒耳機座艙，內部主要元件透過支架固定在充電盒內。
座艙底部結構一覽，設定有兩顆磁鐵用於吸附耳機。

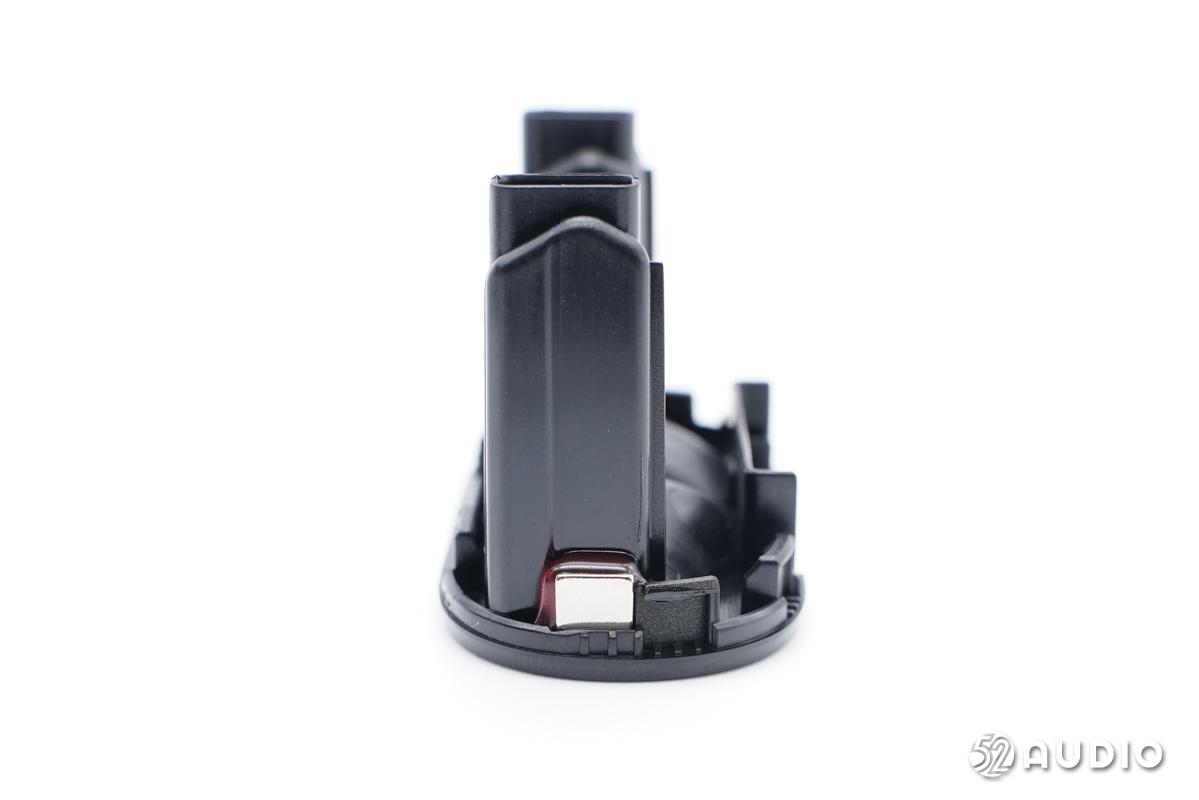

座艙側邊設定有磁鐵用於吸附充電盒蓋。

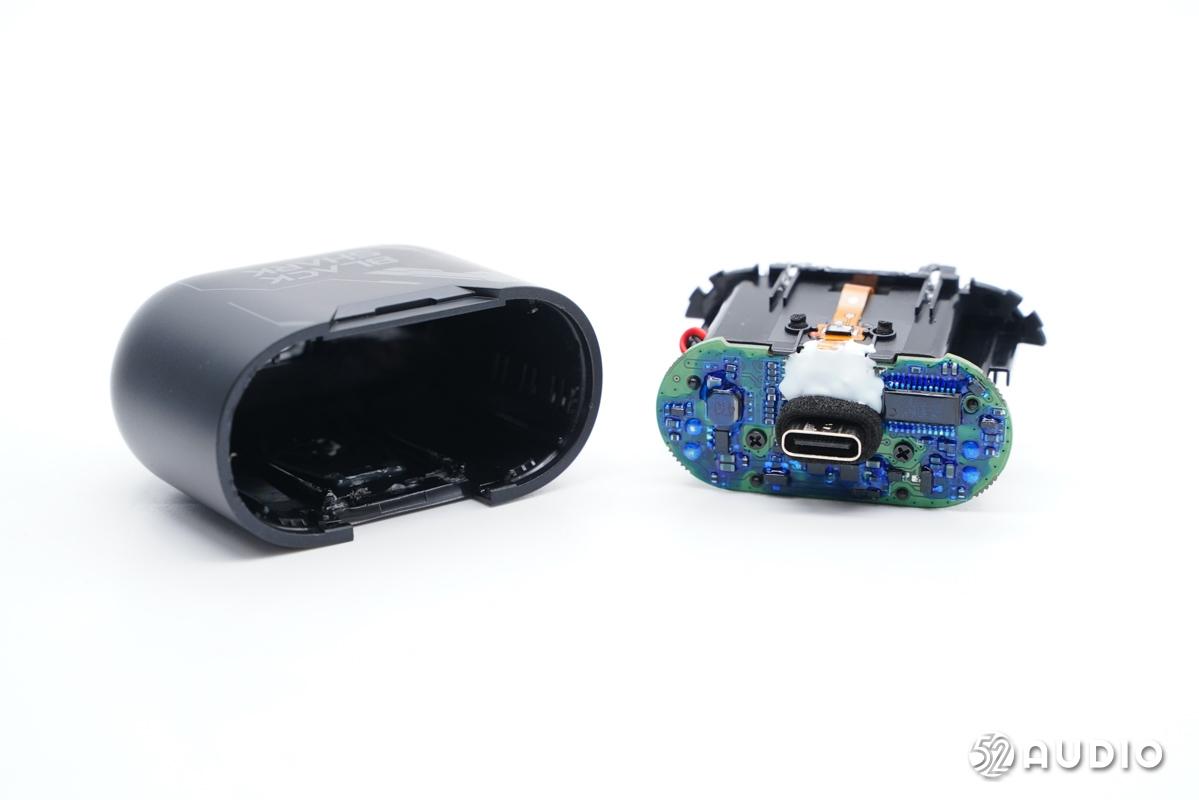

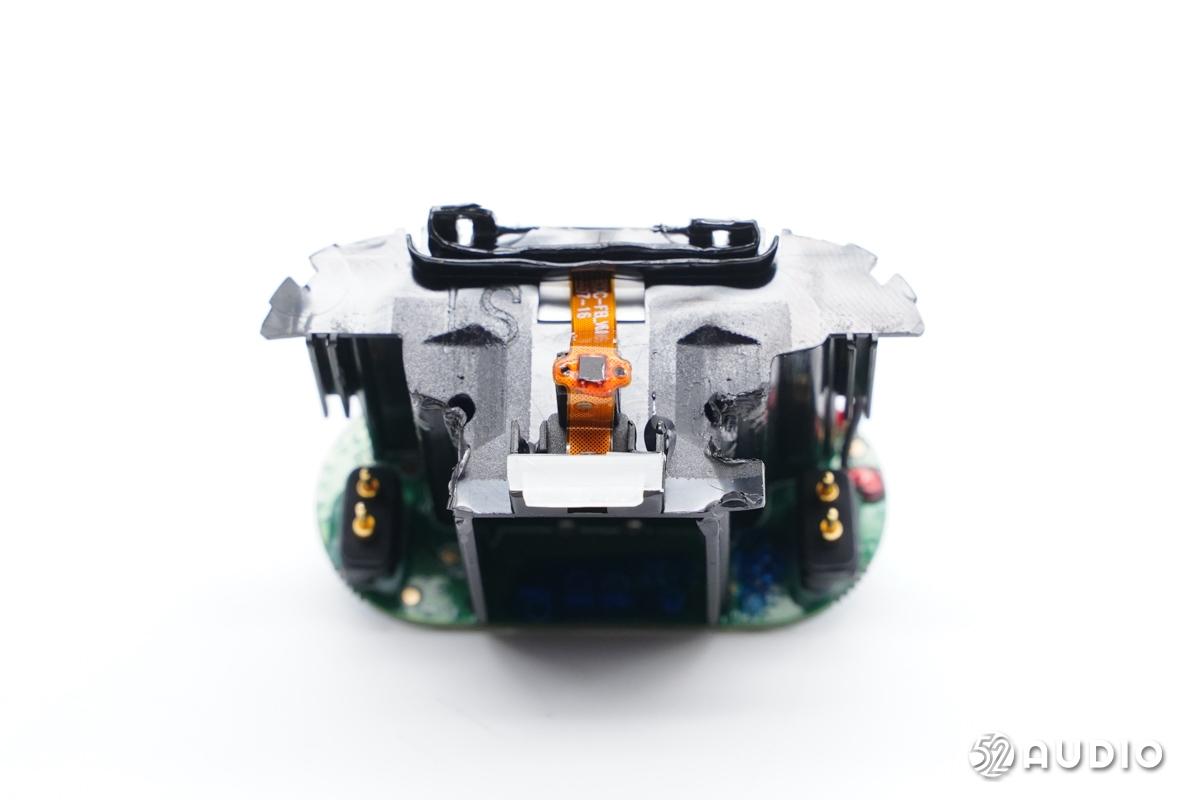

取出充電盒內部結構。

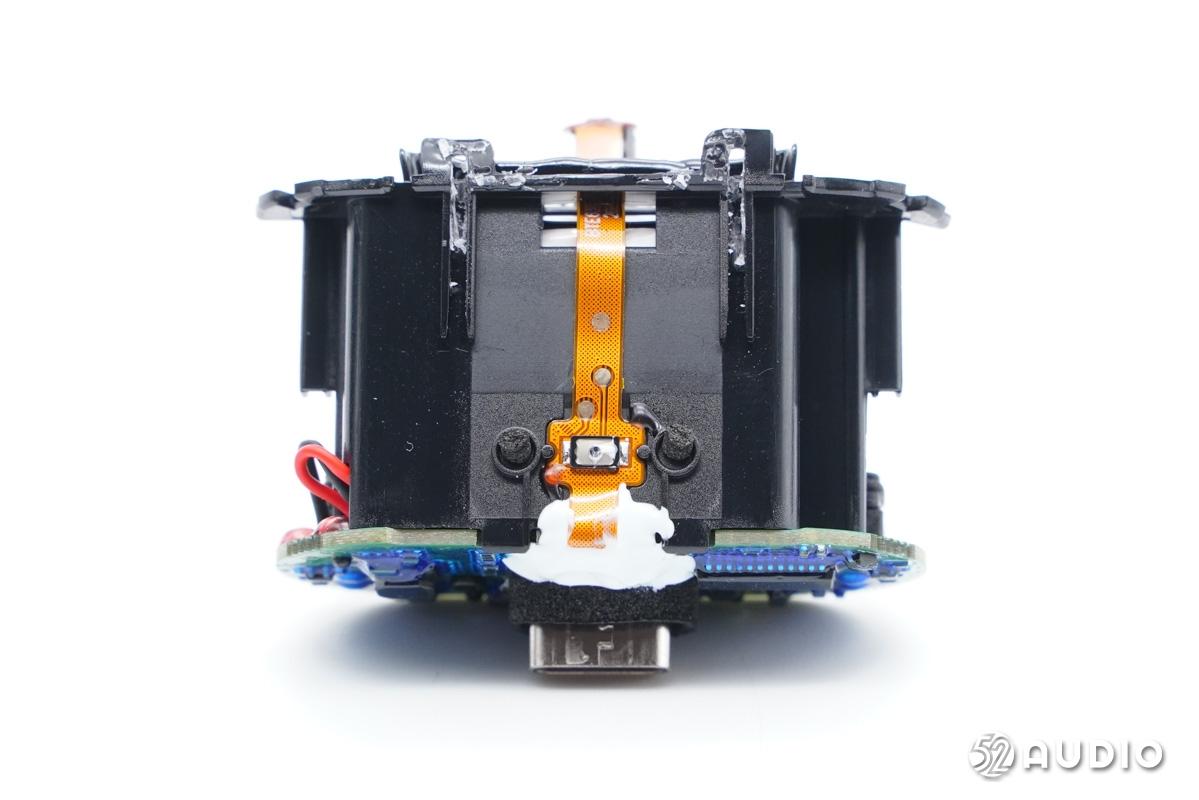

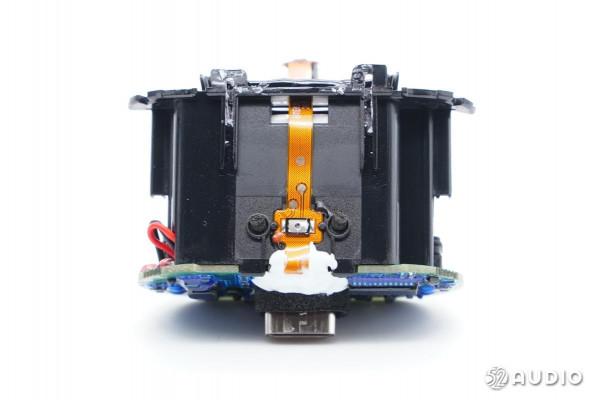

框架一側結構一覽，設定有一條FPC排線連線到主機板。
框架另外一側結構一覽。

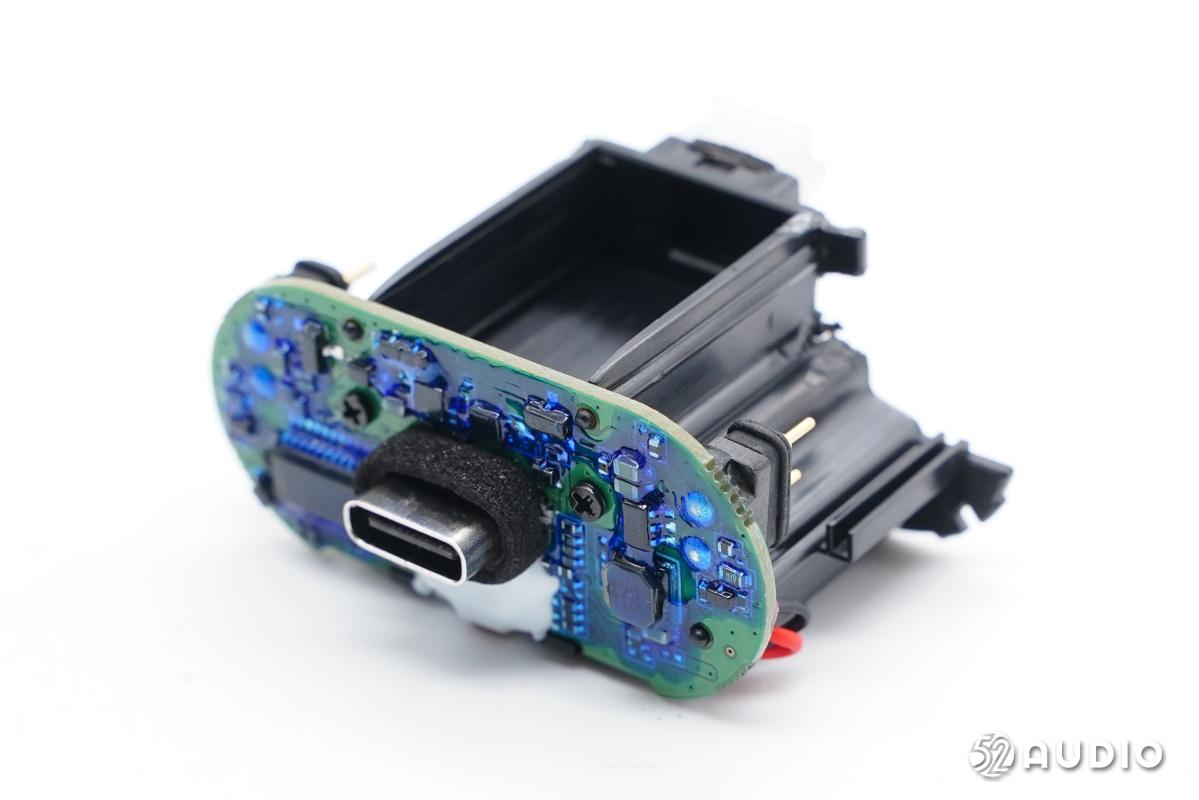

主機板透過螺絲固定在框架頂部。
卸掉螺絲取掉主機板，下方框架內部設定電池單元，起到了很好的保護作用。
取出電池，充電盒內部主要元件一覽。

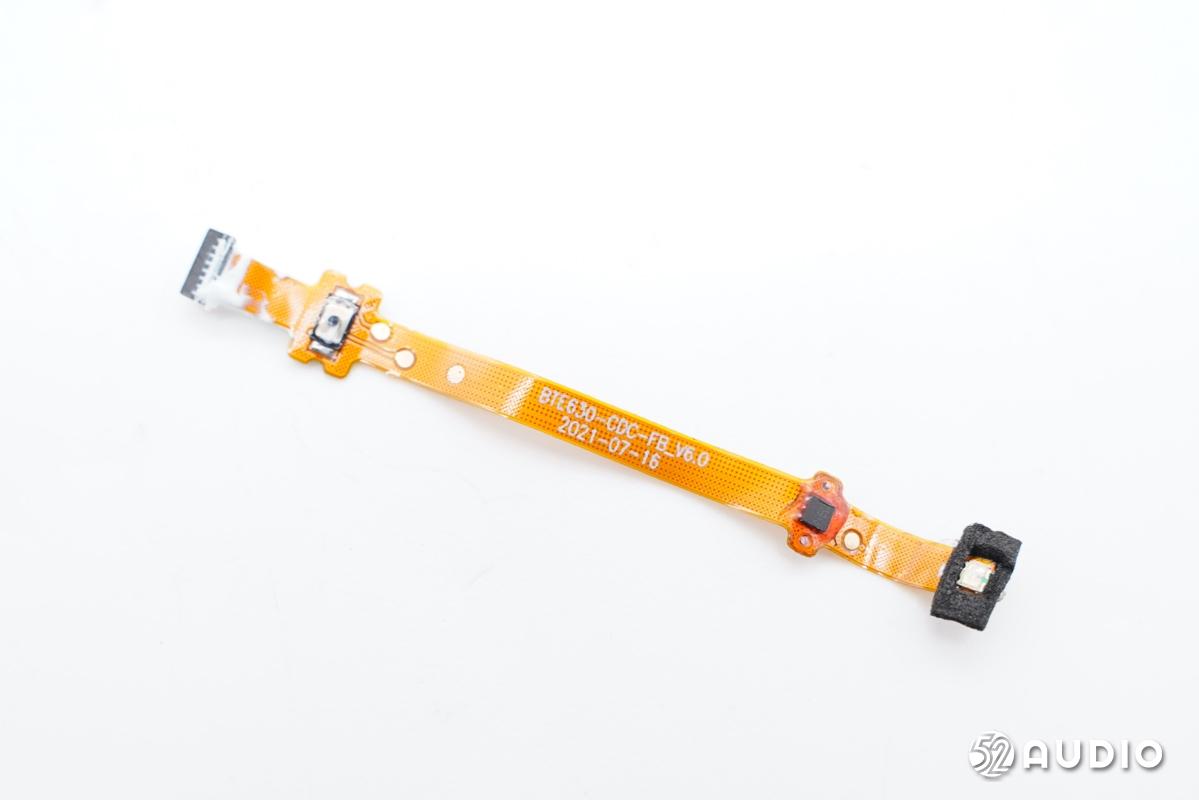

FPC排線電路一覽，設定有功能按鍵、霍爾元件和指示燈，末端採用ZIF聯結器與主機板連線。

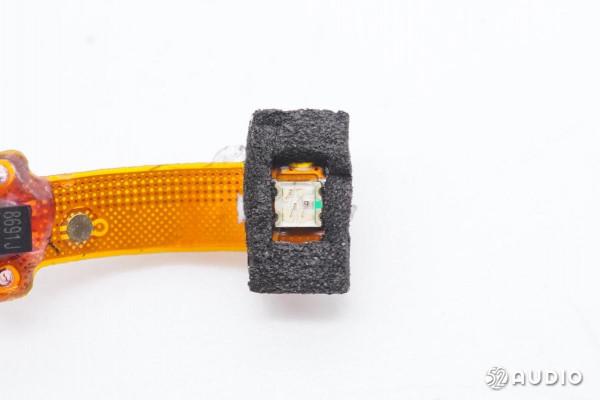

LED指示燈特寫，用於反饋耳機配對狀態和充電盒電量資訊。外圍海綿包裹，防止漏光。

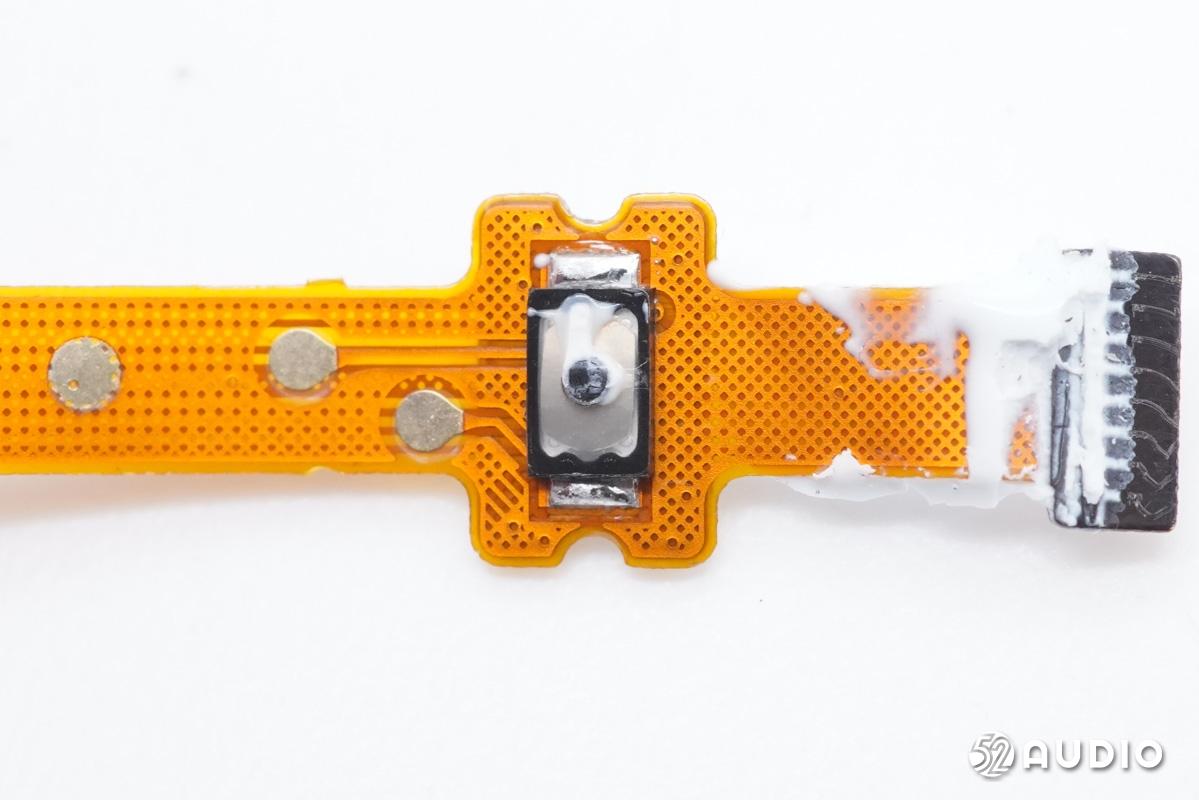

排線上微動按鍵特寫，用於藍芽配對。

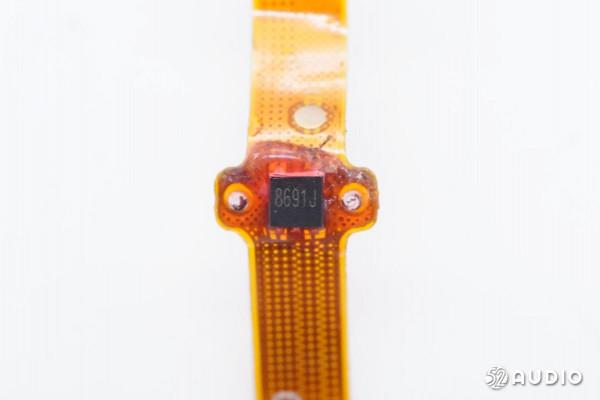

絲印8691J的霍爾元件，用於感知充電盒開啟/關閉時的磁場變化，進而通知充電盒MCU和耳機與已連線裝置配對或斷開連線。
充電盒內部可充式鋰離子電池型號：822024，額定電壓：3.7V，充電限制電壓：4.2V，額定容量：400mAh/1.48Wh，典型容量：420mAh/1.55Wh。

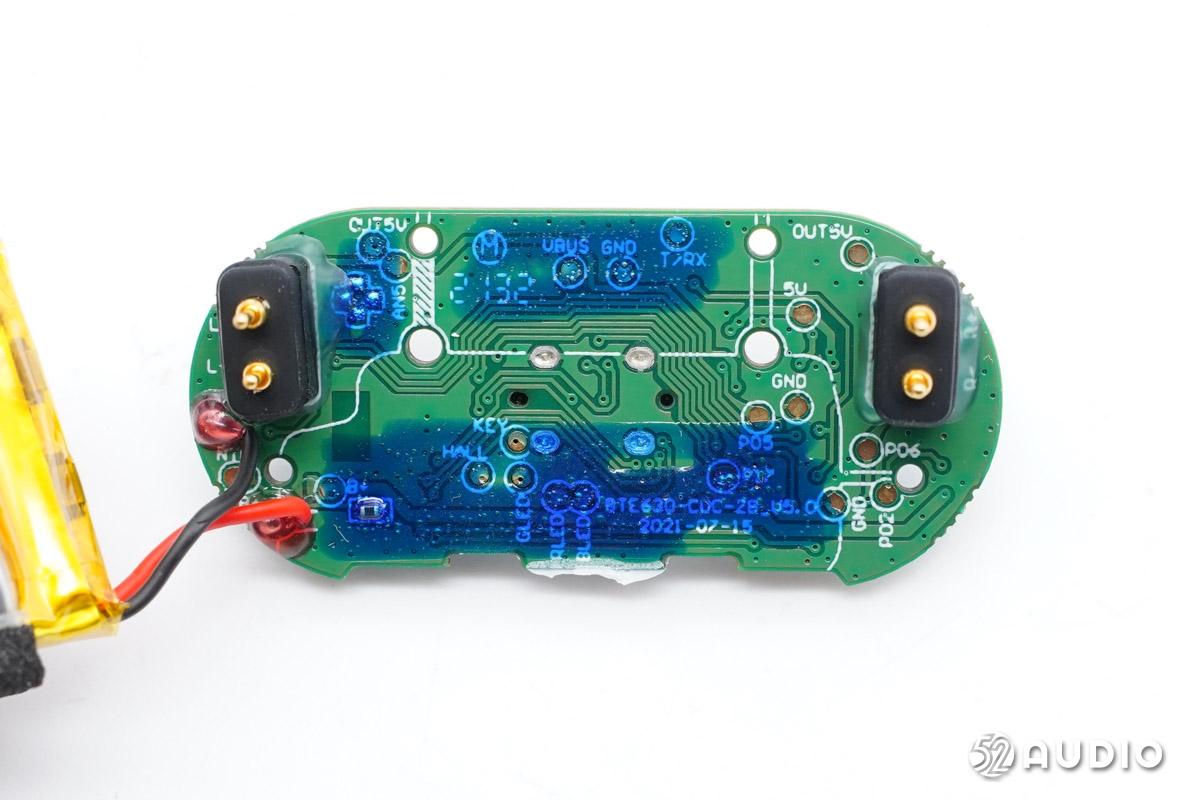

充電盒主機板一側電路一覽。
主機板另外一側電路一覽，電路正反面大面積塗膠保護。

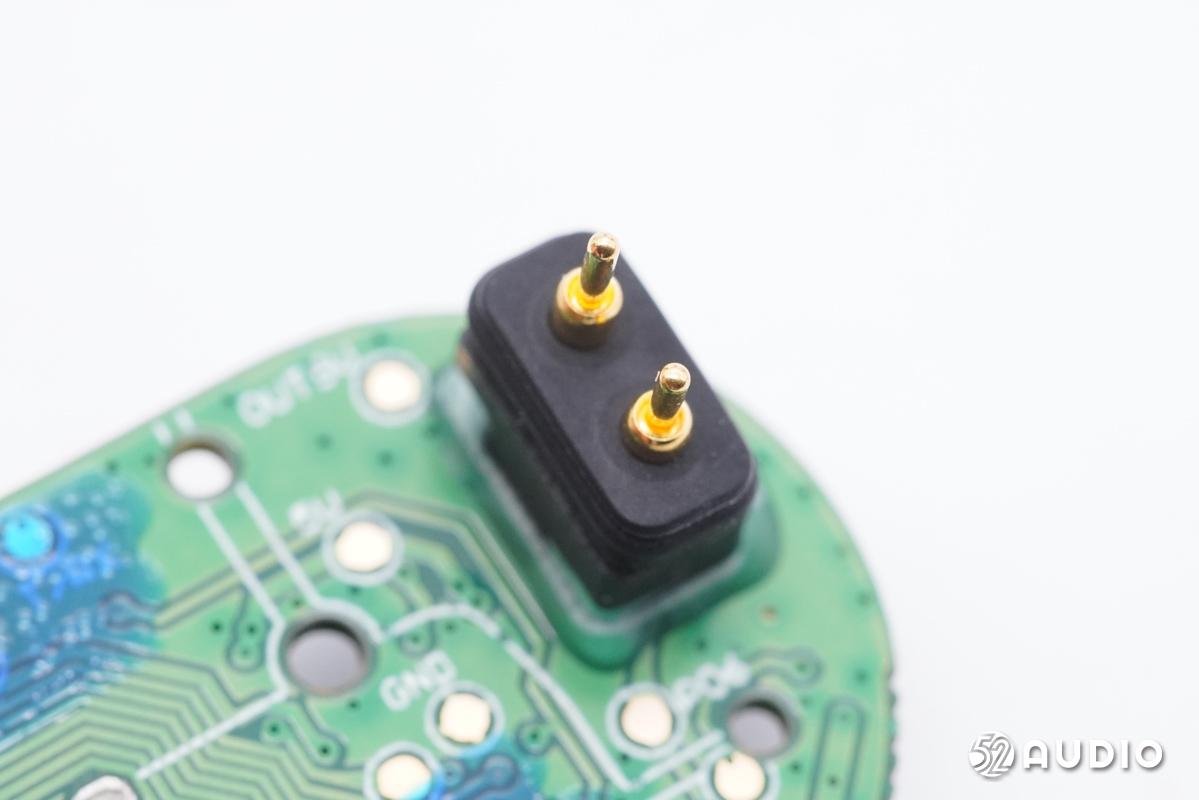

為耳機充電的pogo pin聯結器特寫。
SinhMicro昇生微SS881E POWER MCU，採用SSOP24封裝，內部整合電池充電管理及微控制器，實現電源管理及充電盒控制等功能。
SS881X是昇生微電子集成了充放電管理的AD型Flash微控制器系列，內建豐富的介面功能，靈活的配置模式和不同的低功耗選項。該款產品主要應用於需要充電和智慧控制的行動式智慧電子裝置，帶來精簡的外圍成本，優秀的效能和靈活便捷的開發。
據我愛音訊網拆解了解到，包括小米、OPPO、榮耀、Redmi、realme、努比亞、聯想、漫步者、聲闊、萬魔、JBL、飛利浦、百度小度、雷蛇、紫米等品牌在內的多款TWS耳機充電盒採用了昇生微的方案。
SinhMicro昇生微SS881E詳細資料圖。

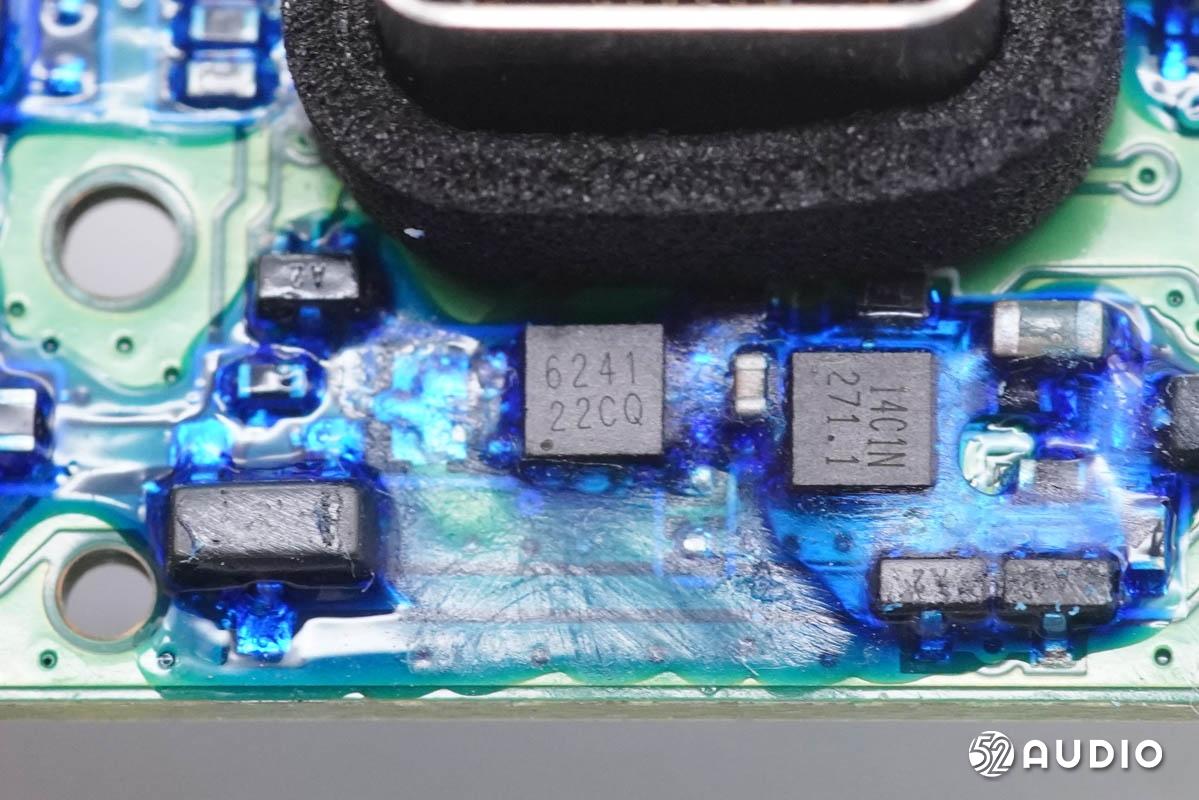

Prisemi芯導科技P14C1N過壓過流保護IC，耐壓高達32V，過壓固定6V。過流保護點外圍電阻可調，過流響應時間外圍可調，10ma 過流保護精度，可滿足各種介面卡以及各種專案的過流保護要求。
據我愛音訊網拆解了解到，包括小米、一加、聲闊、小度等品牌旗下的多款TWS耳機產品已大量採用了芯導科技電源管理類晶片。
Prisemi芯導 14C1N詳細資料圖。
Willsemi韋爾半導體ESD56241D22 18V TVS保護管，用於輸入過壓保護。
Willsemi韋爾半導體ESD56241D24詳細資料圖。

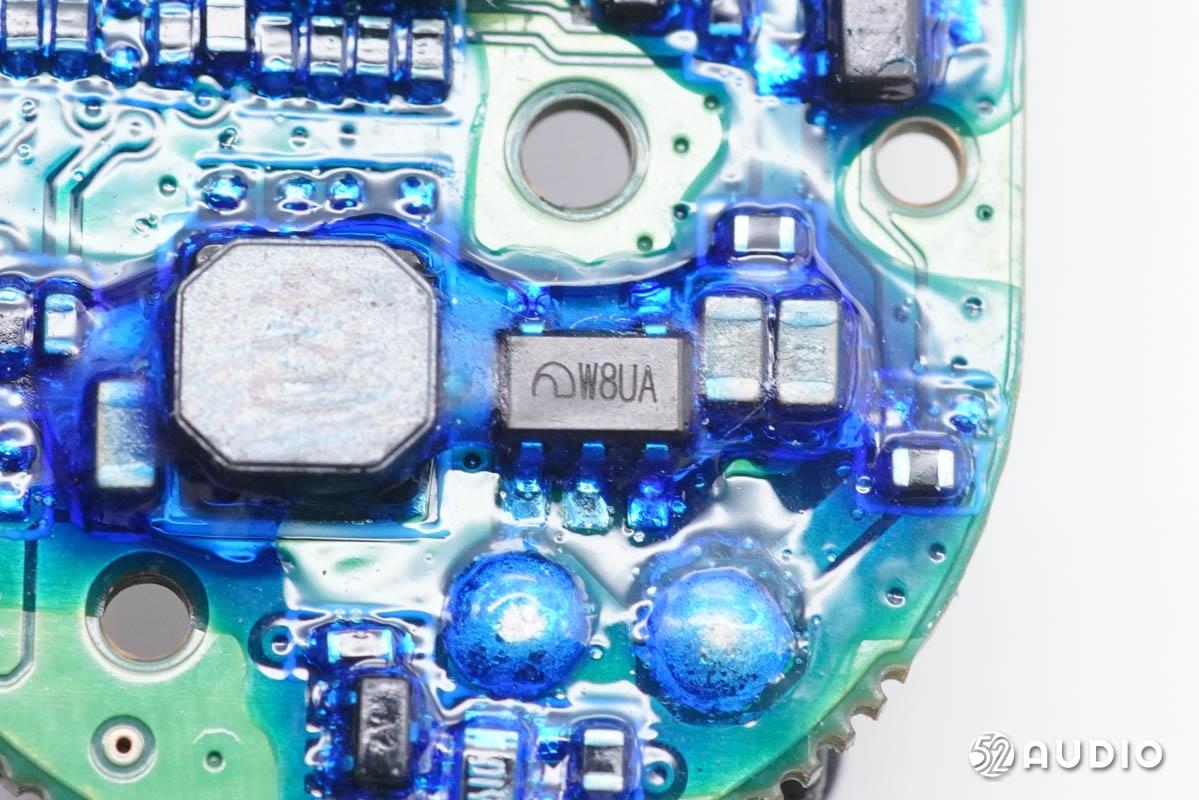

絲印W8UA的升壓IC。

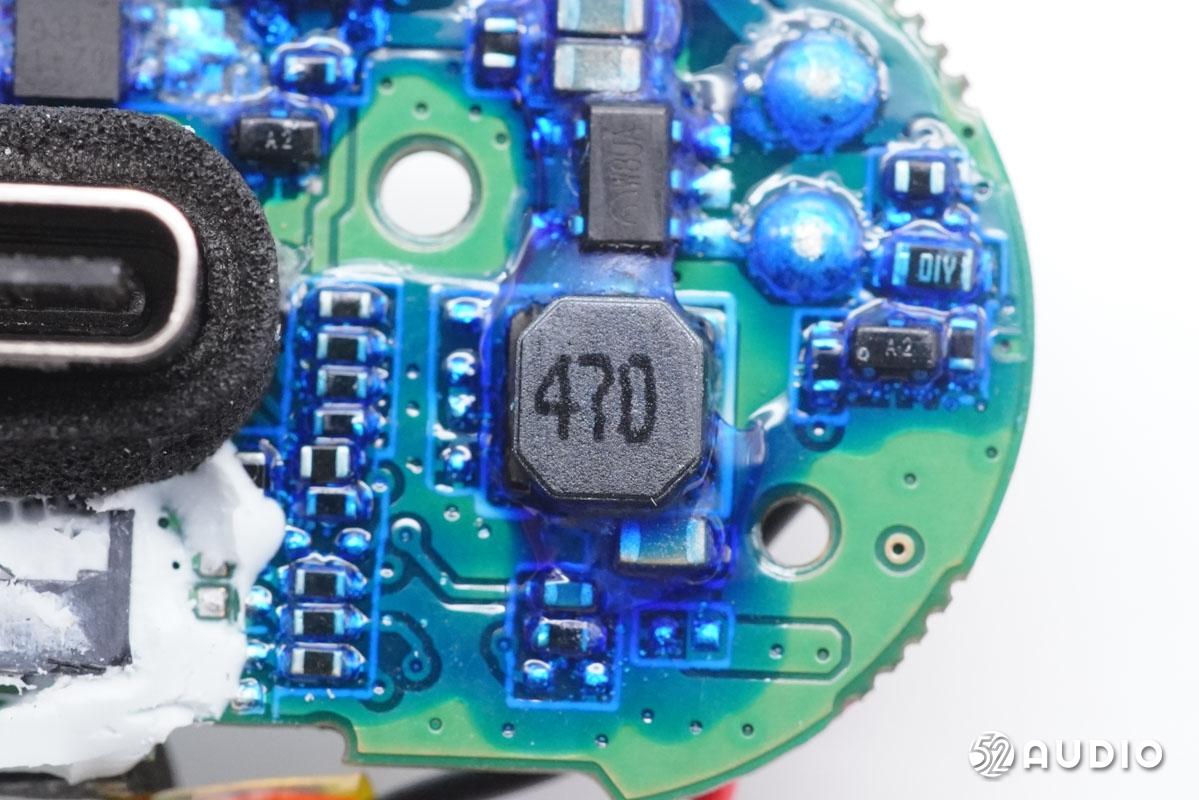

絲印470的功率電感，配合升壓晶片升壓為耳機充電。
Type-C充電介面母座特寫，介面處設定有密封海綿防水。
耳機拆解

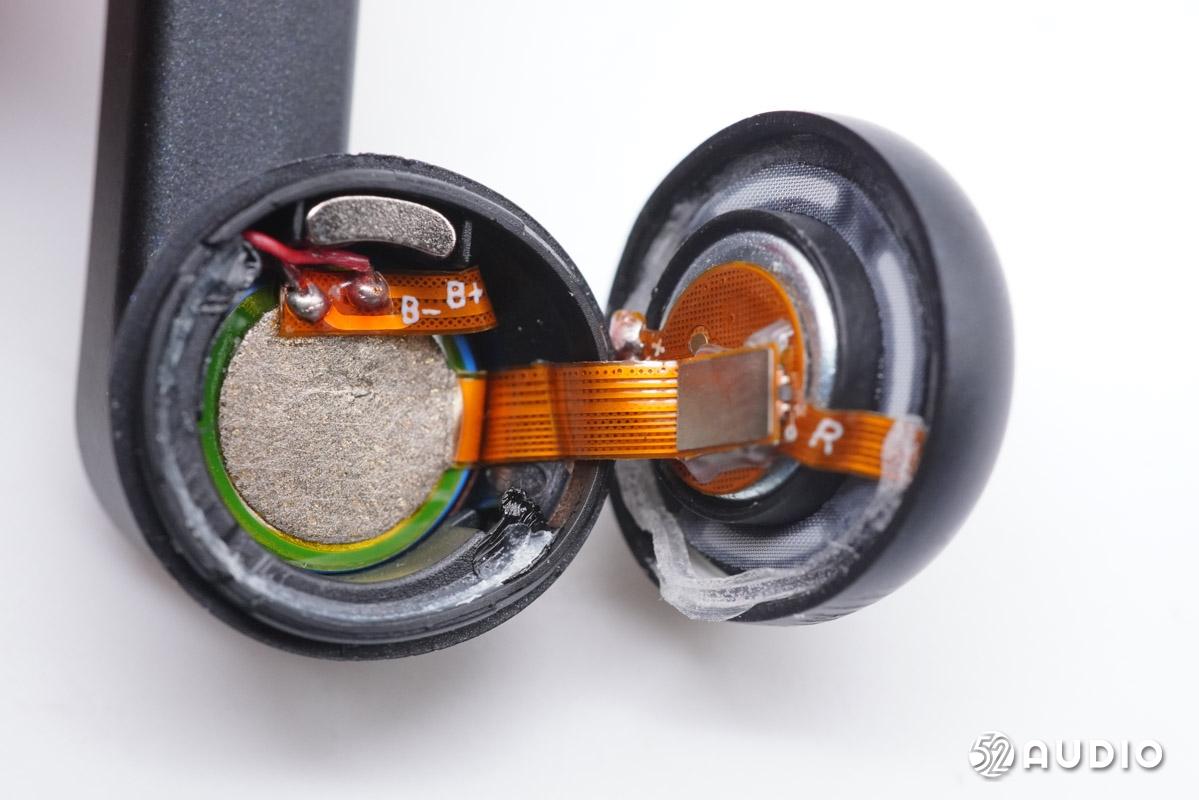

進入耳機拆解部分，沿合模線撬開腔體，前後腔之間有排線進行連線。
耳機前腔內部結構一覽，設定有揚聲器和電容式入耳檢測貼片。
取出揚聲器，前腔內部結構一覽，設定有白色塑膠件，塑膠件內側設定入耳檢測貼片。
取出塑膠件，腔體內部結構一覽，固定有電容式入耳檢測貼片。

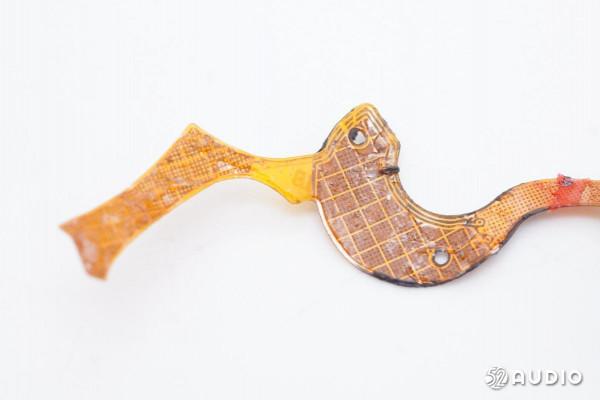

電容式入耳檢測貼片特寫，用以實現摘取自動暫停，佩戴自動恢復播放功能。

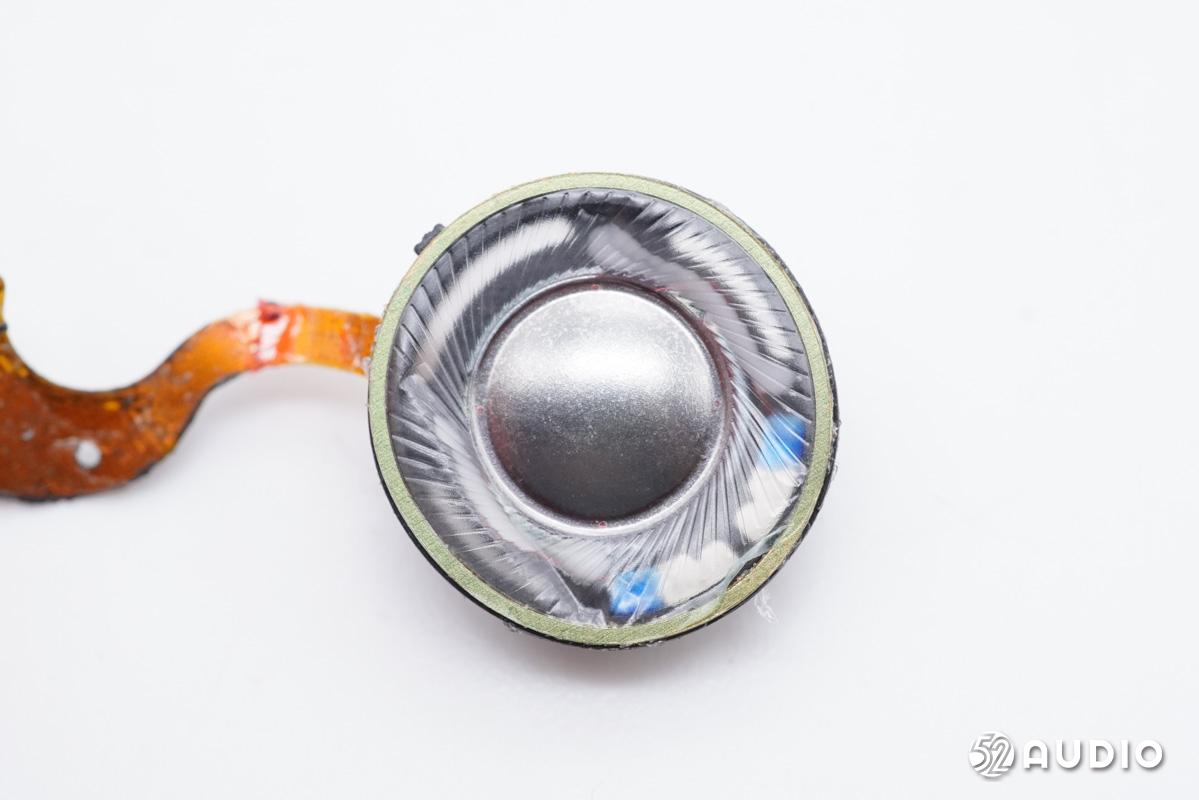

揚聲器正面特寫，採用了鍍鈦複合振膜。

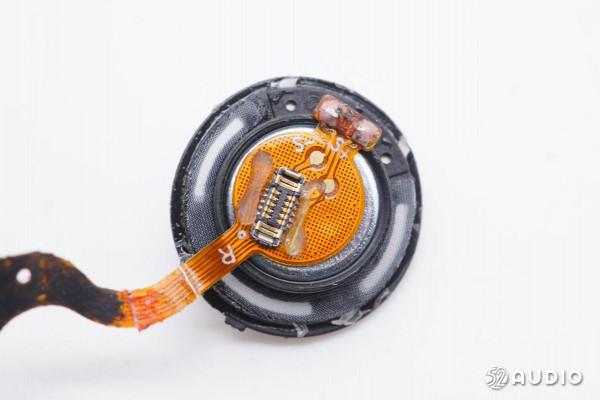

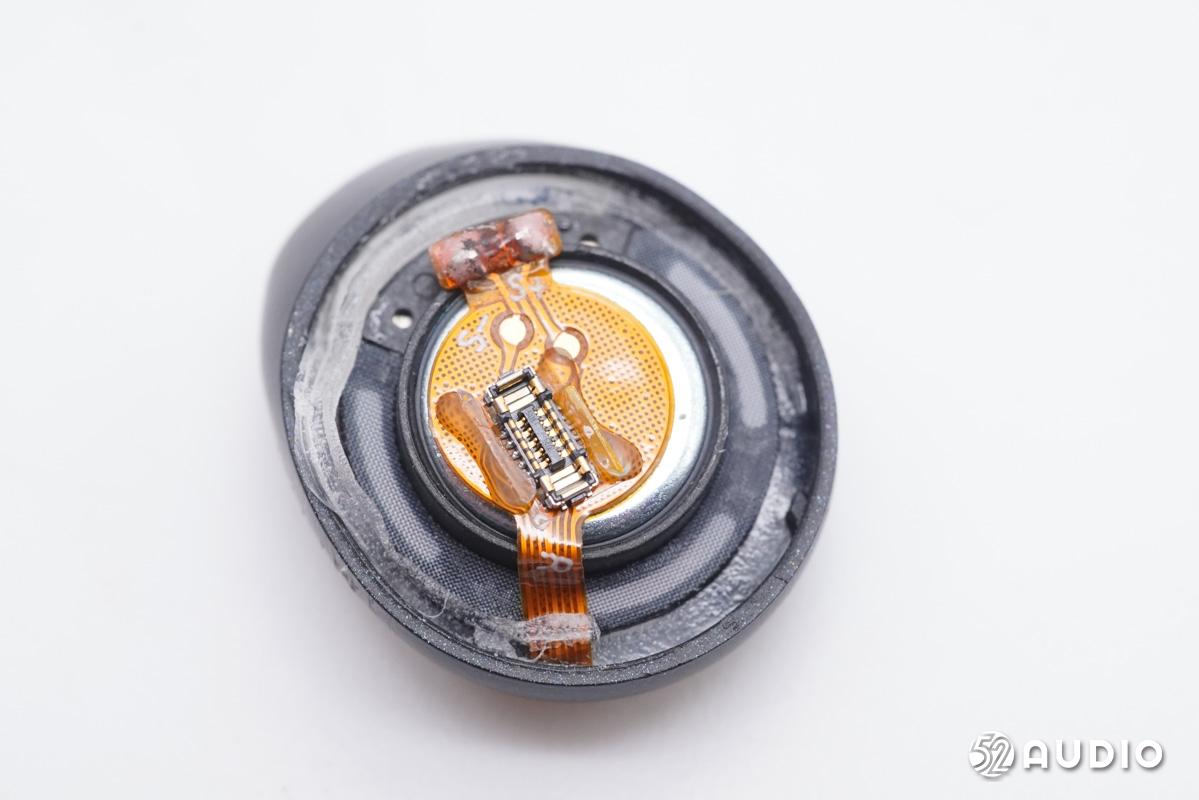

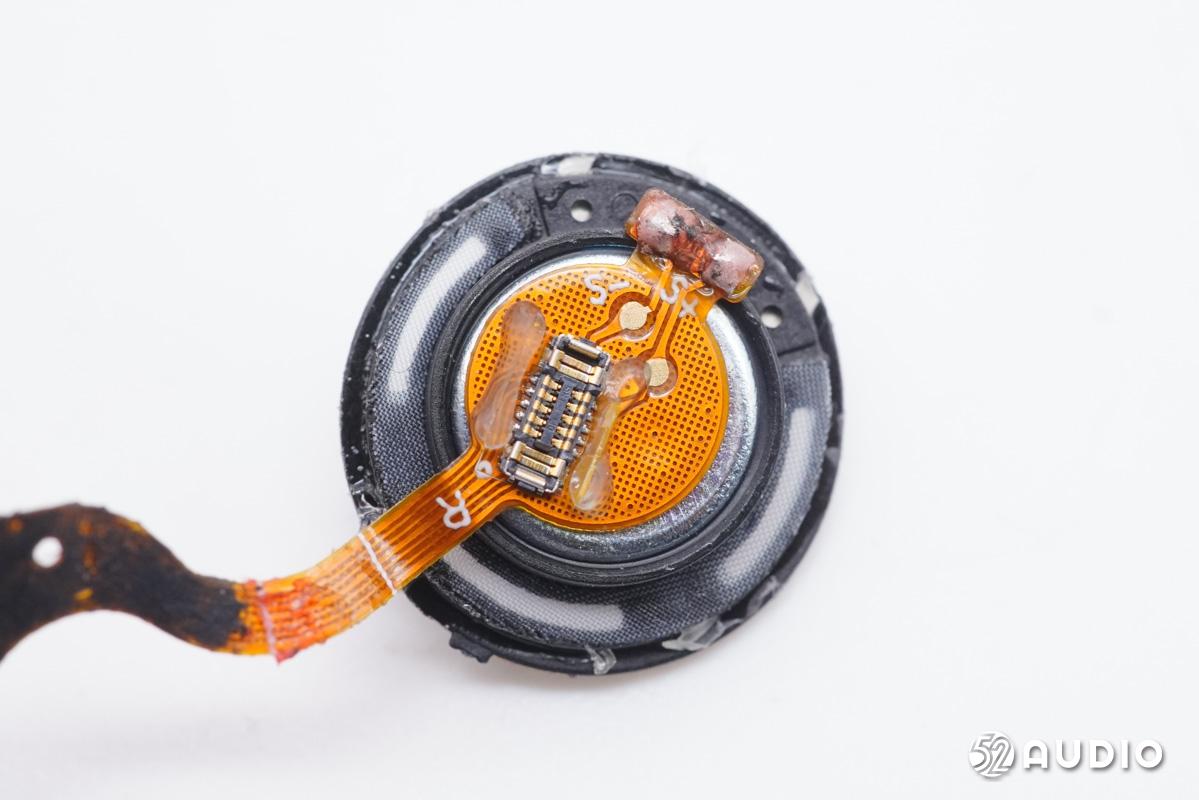

揚聲器背面特寫，四周設定有調音孔，提升聲學效能。

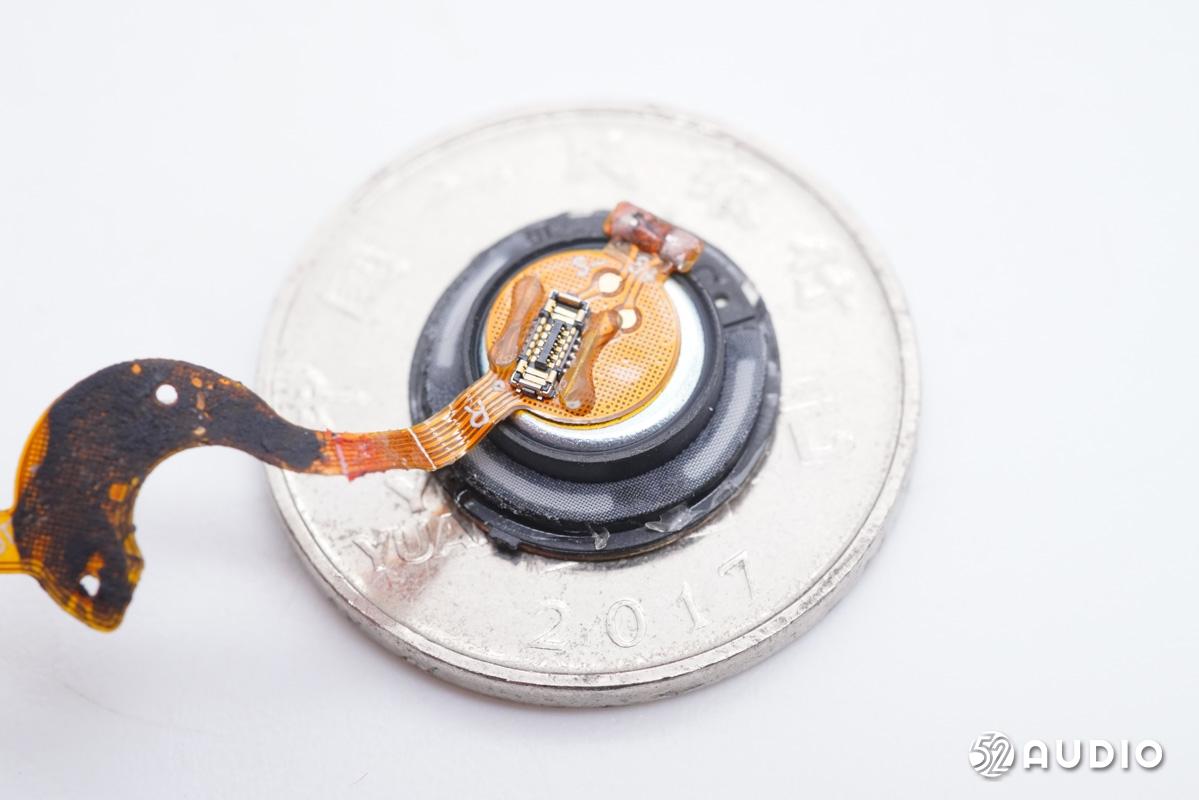

揚聲器與一元硬幣大小對比。

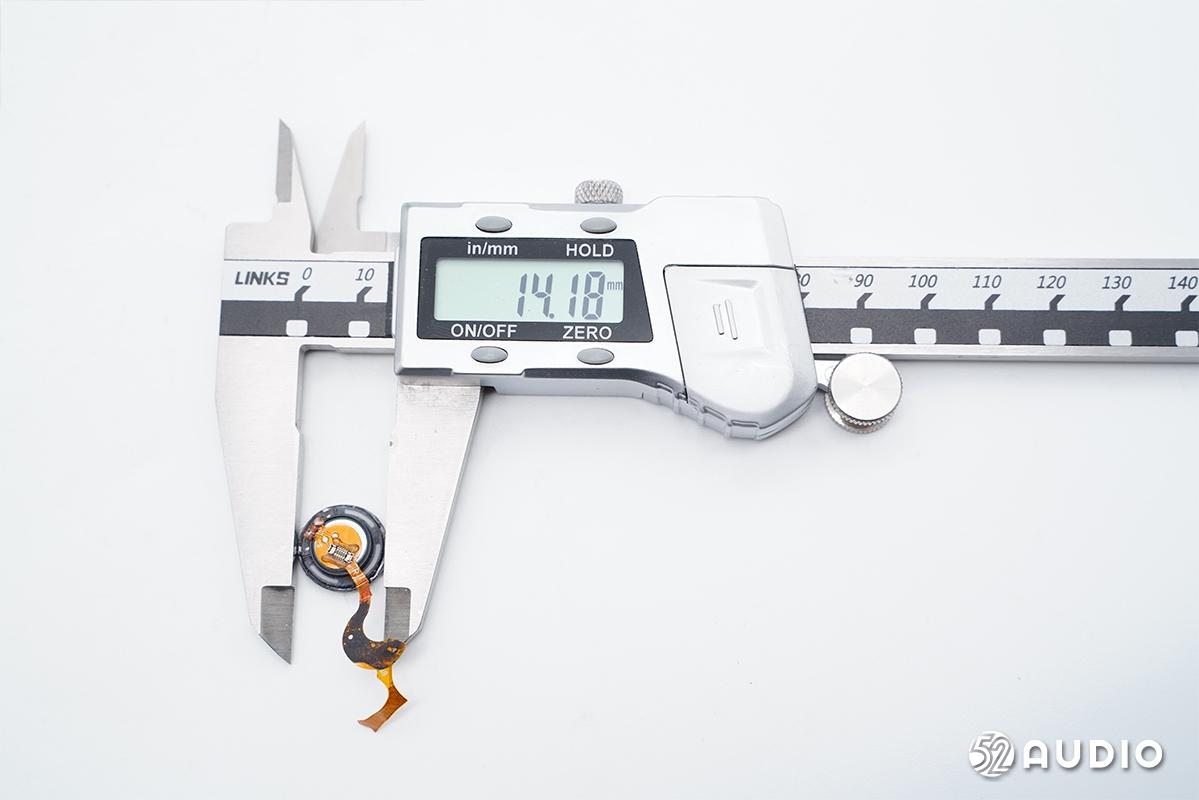

經我愛音訊網實測，揚聲器尺寸約為14.2mm。

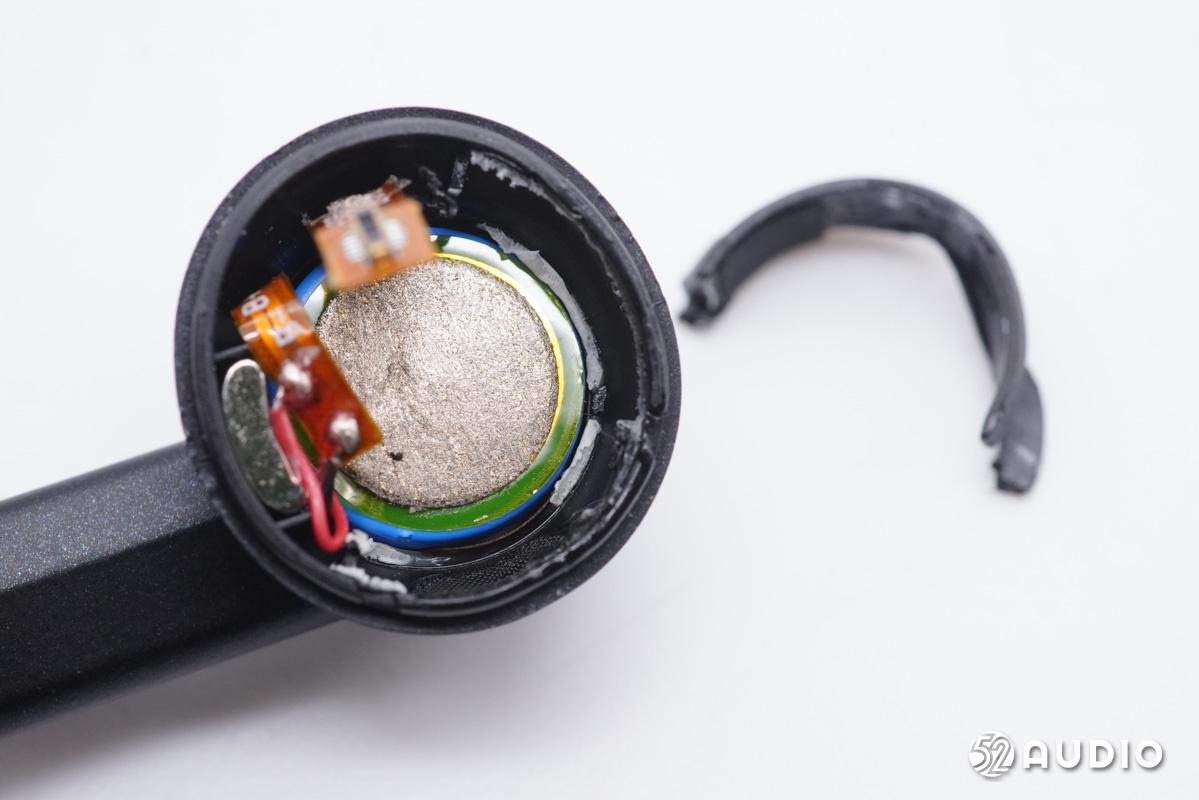

後腔內部固定有電池單元，腔體壁上設定有磁鐵和用於提升低音效果的聲學導向管。

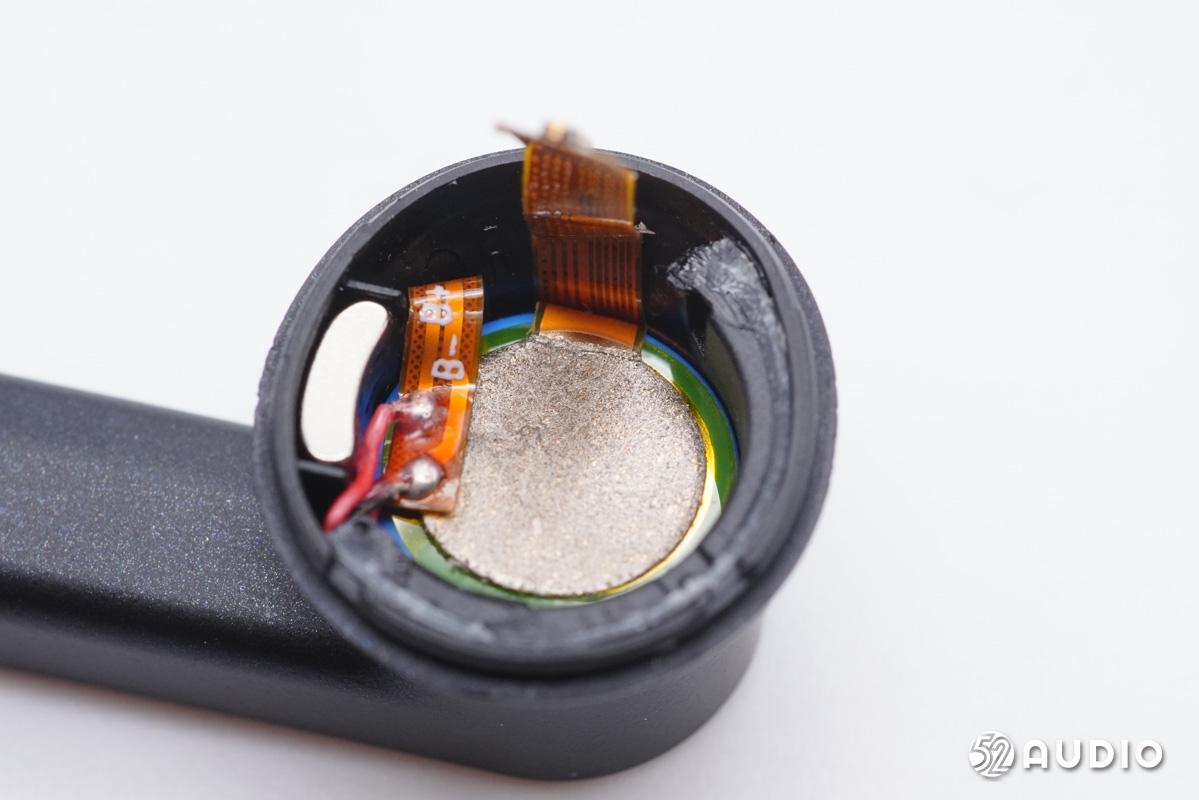

取掉導向管，腔體內部結構一覽。電池嵌入在後腔最底部，與腔體完全契合，很難取出。
最終透過“暴力”，將後腔和耳機柄結構切割，取出了內部元件。
後腔腔體壁上觸控檢測貼片和麥克風開孔特寫。
耳機後腔內部元件一覽，一條FPC排線串聯前腔揚聲器、入耳檢測貼片，後腔電池和降噪麥克風，以及耳機柄內主機板。
排線上用於連線主機板的BTB聯結器公座。
連線前腔內部揚聲器排線的BTB聯結器公座。

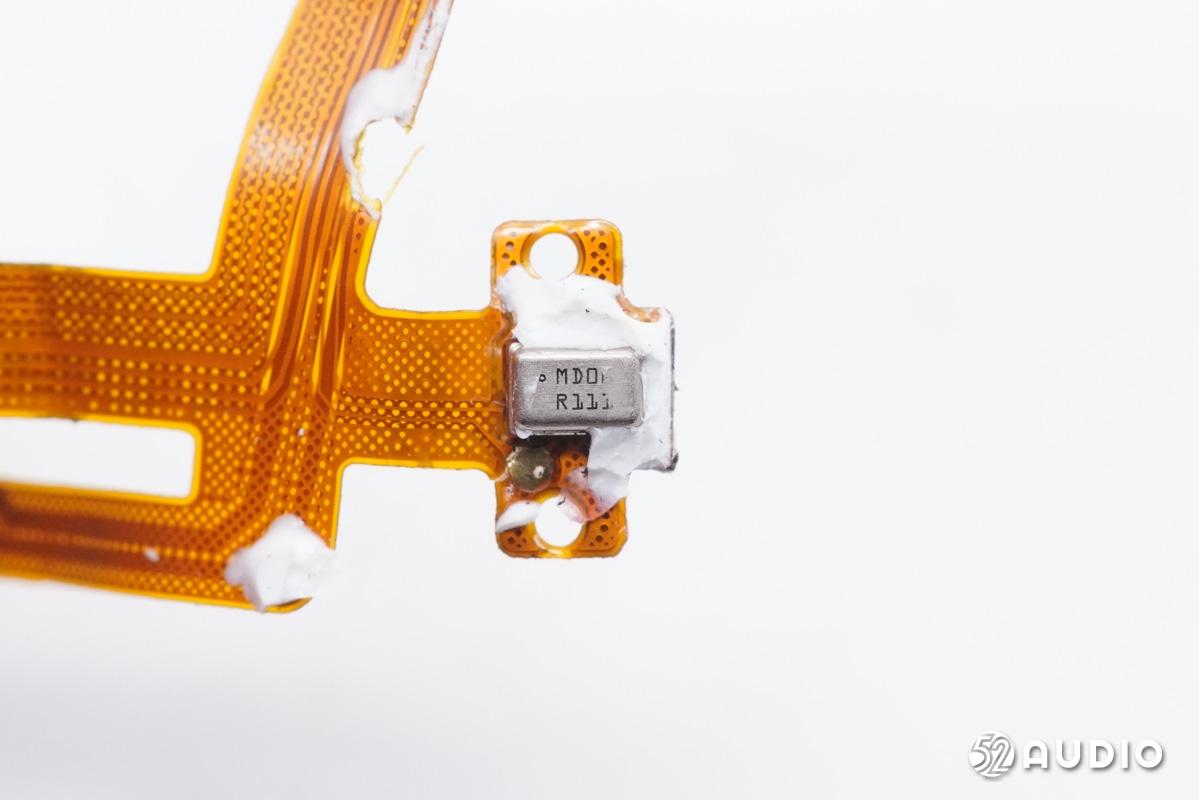

鐳雕MD06 R111的MEMS降噪麥克風特寫，用於雙麥克風ENC通話降噪功能。

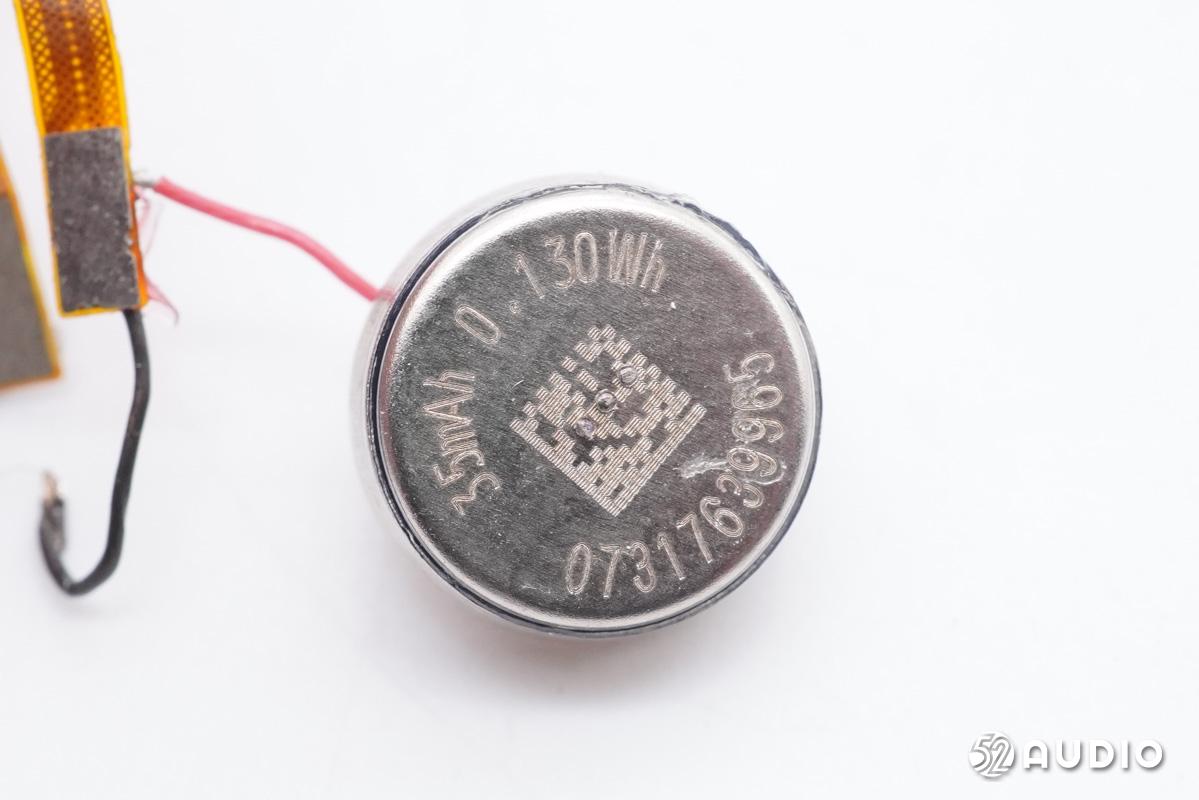

耳機內部採用了鋼殼扣式電池，容量：35mAh/0.130Wh。

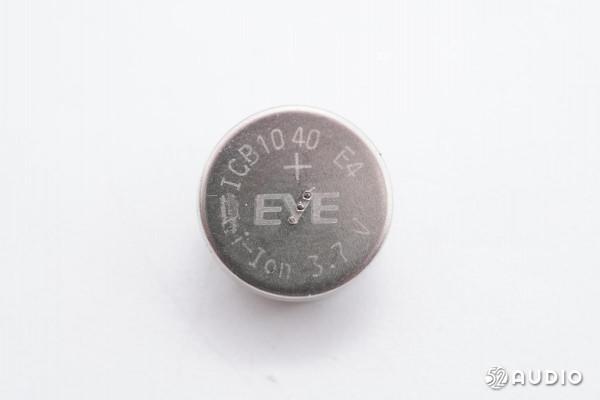

電池另外一側雕刻有電池型號：ICB1040，額定電壓：3.7V，來自EVE億緯鋰能。

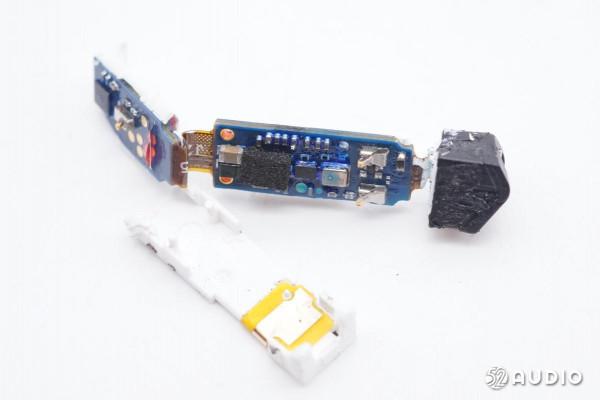

取掉固定在耳機主機板上的塑膠框架，框架內側金屬貼片用於與主機板連線。

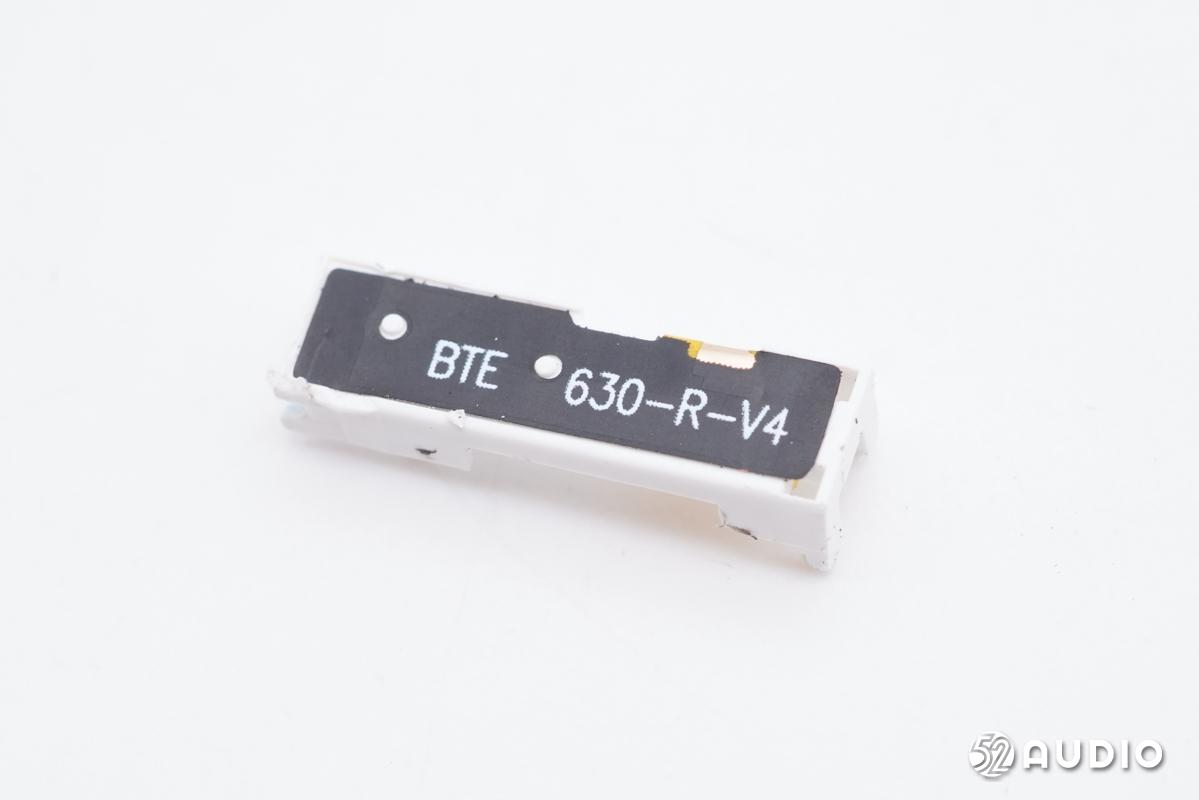

外側貼有藍芽天線，絲印資訊“BTE 630-R-V4”。

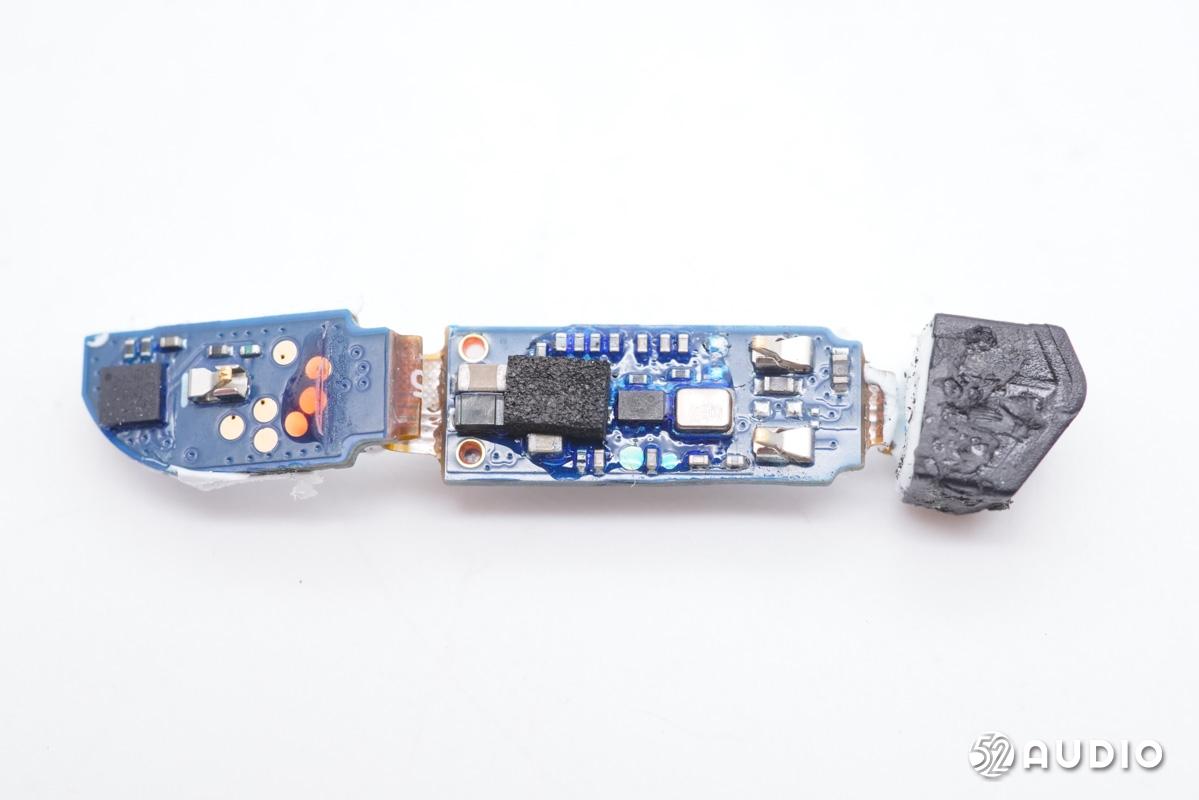

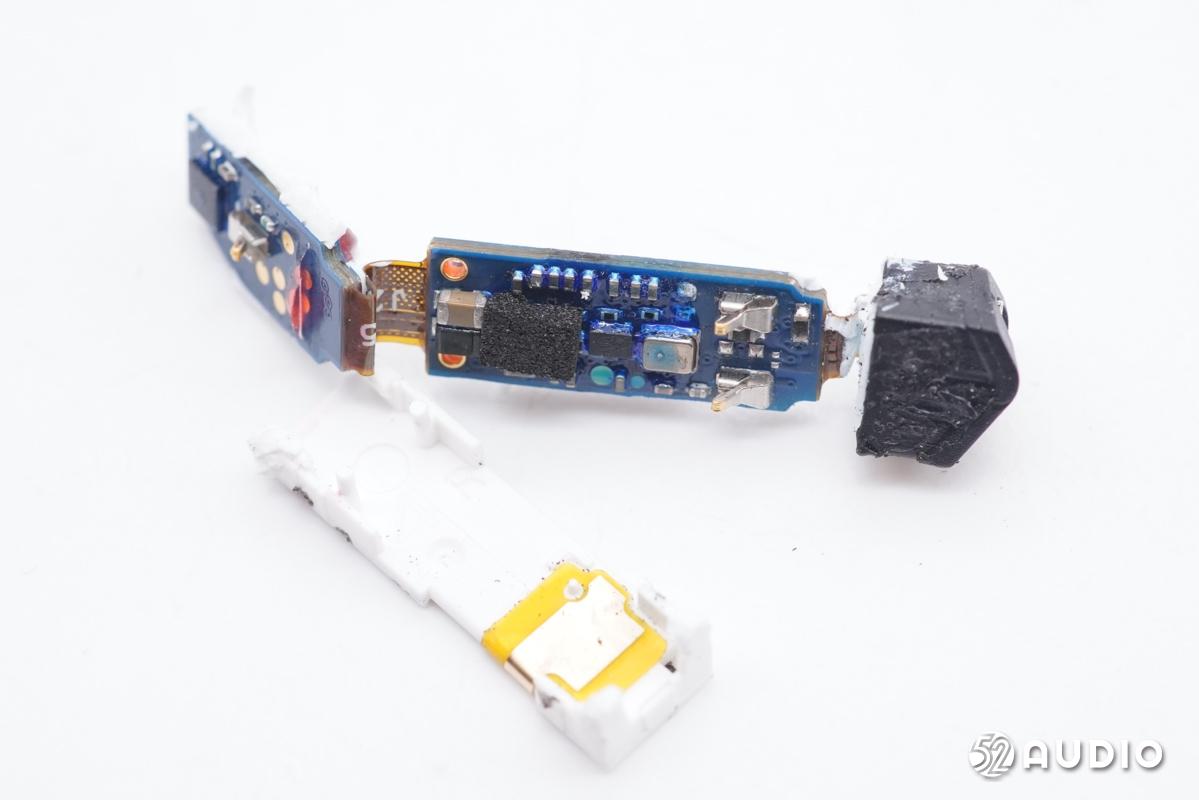

耳機主機板一側電路一覽，採用了軟硬板結合的工藝，能夠更好地利用耳機內部空間。

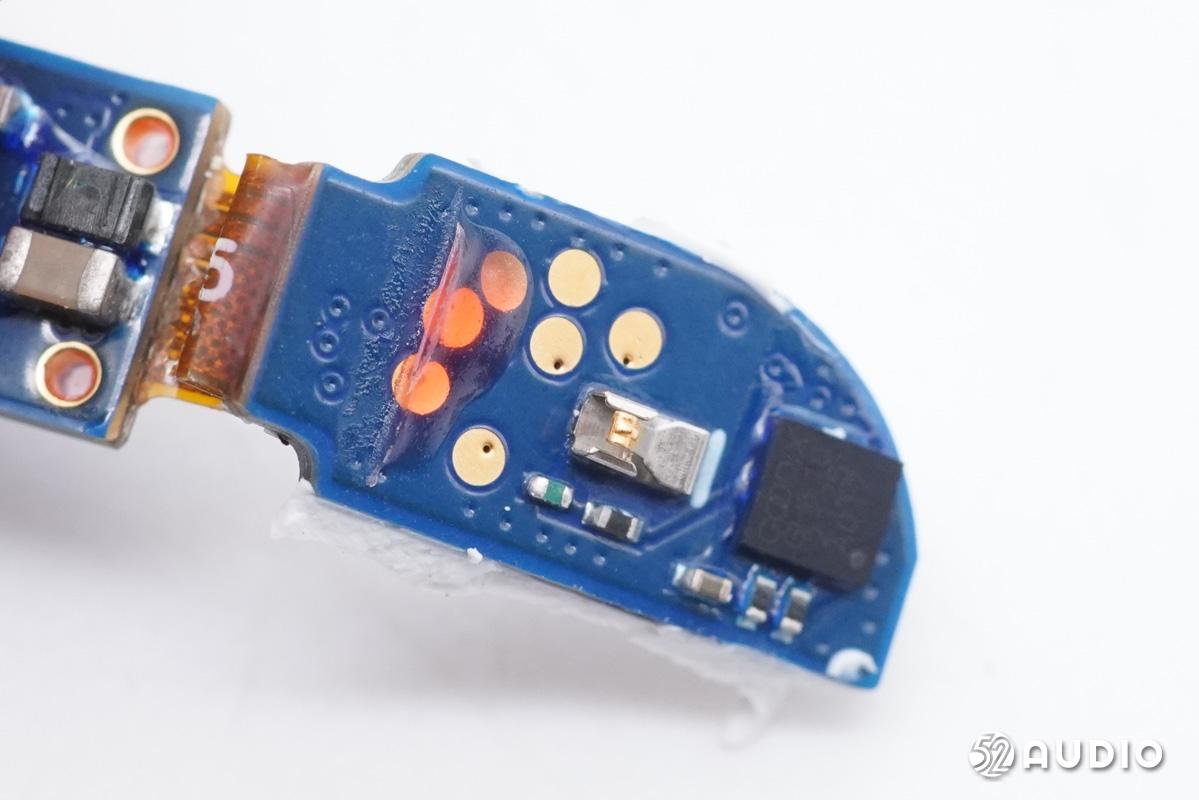

主機板另外一側電路一覽。

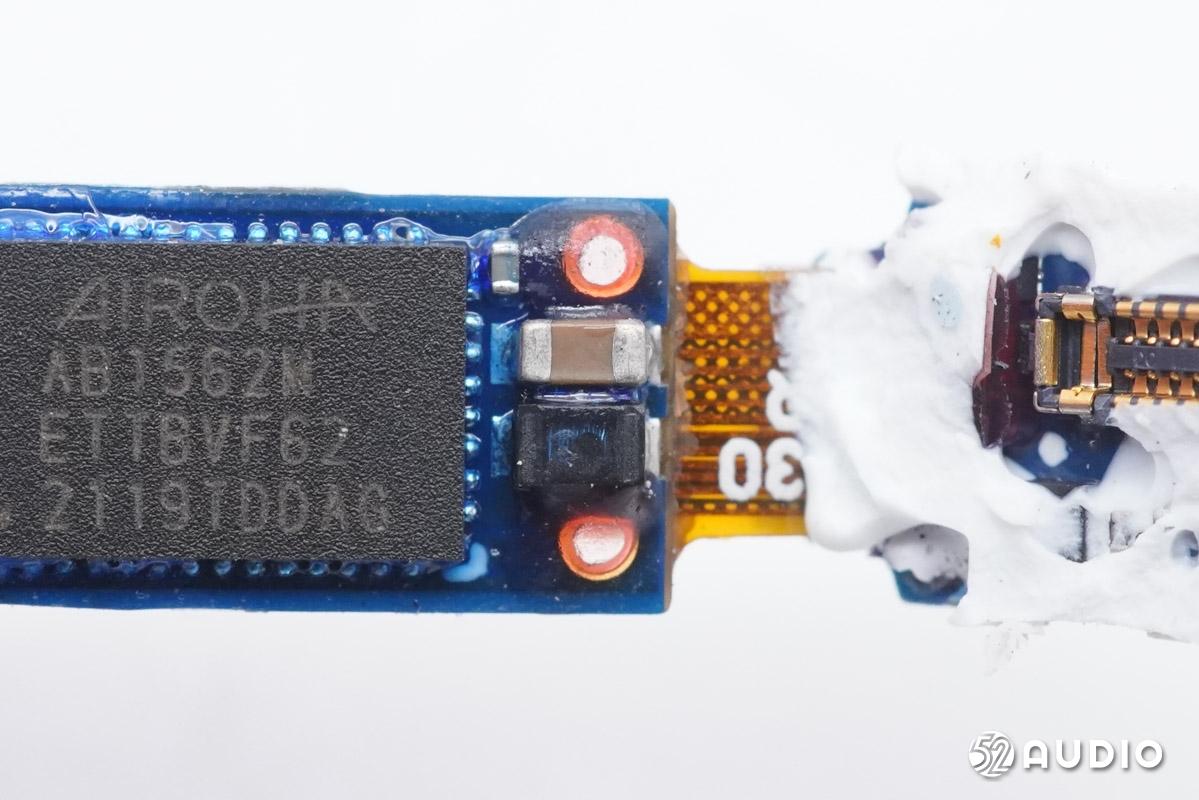

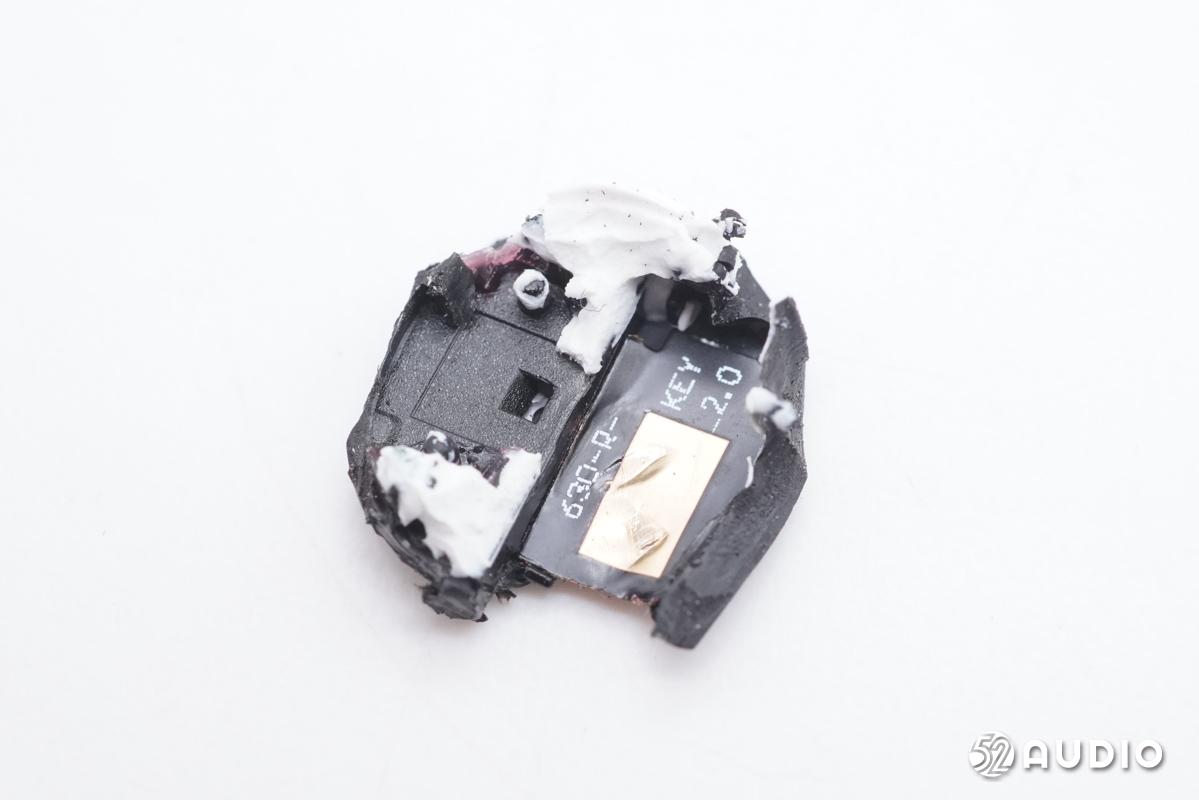

主機板末端透過軟PCB連線通話麥克風，麥克風聲學結構透過大量膠水密封，提升收音效能。

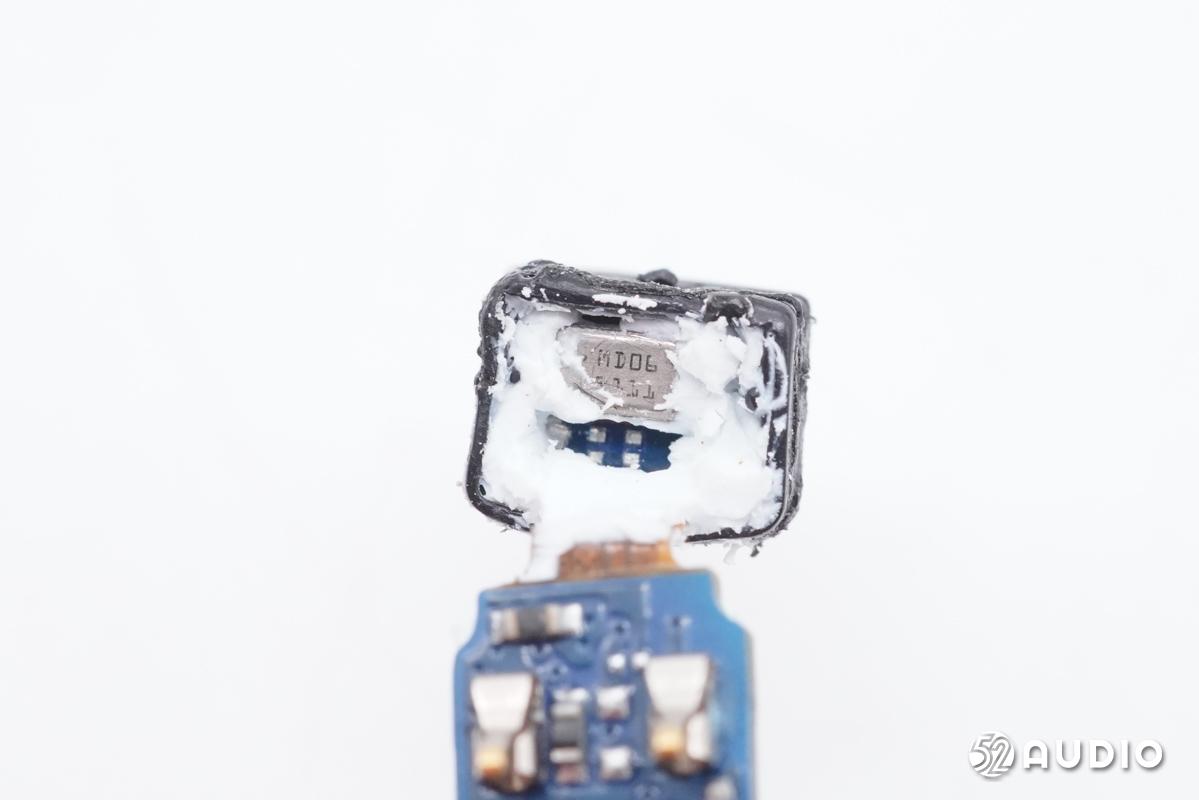

去掉密封膠，可以看到內部的鐳雕MD06 R111的MEMS麥克風，用於語音通話功能拾音。

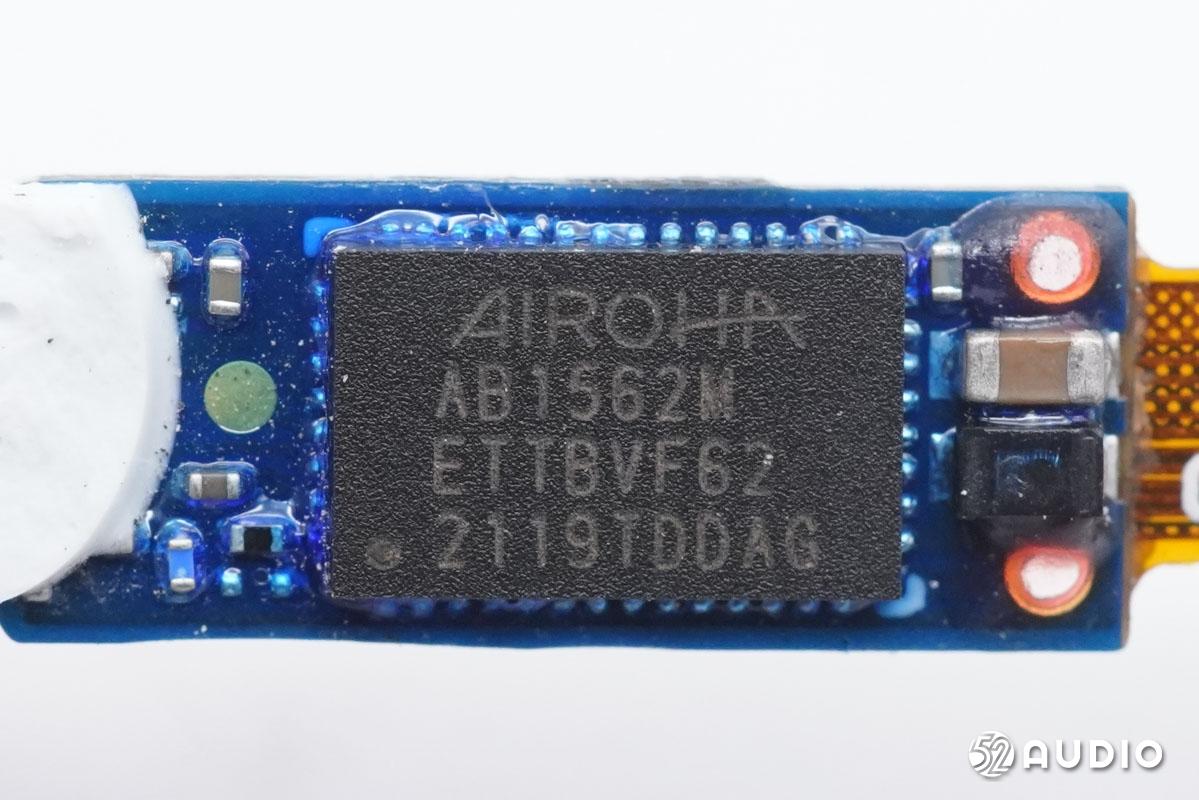

AIROHA達發（絡達）AB1562M藍芽音訊SoC，支援藍芽5.2規範，具有超低功耗、穩定藍芽連線及Passthrough功能，還可支援三麥克風降噪，搭配Airoha降噪演算法，能有效降低風噪，提高通話質量。
據我愛音訊網拆解了解到，市面上包括索尼、華米科技、萬魔、realme、FIIL、漫步者、繽特力、逸鷗等品牌的藍芽耳機均大量採用了絡達方案。
為藍芽晶片提供時鐘的晶振特寫。
主控晶片外圍功率電感特寫，為藍芽晶片內部電路供電。
另外一顆精密繞線功率電感特寫。

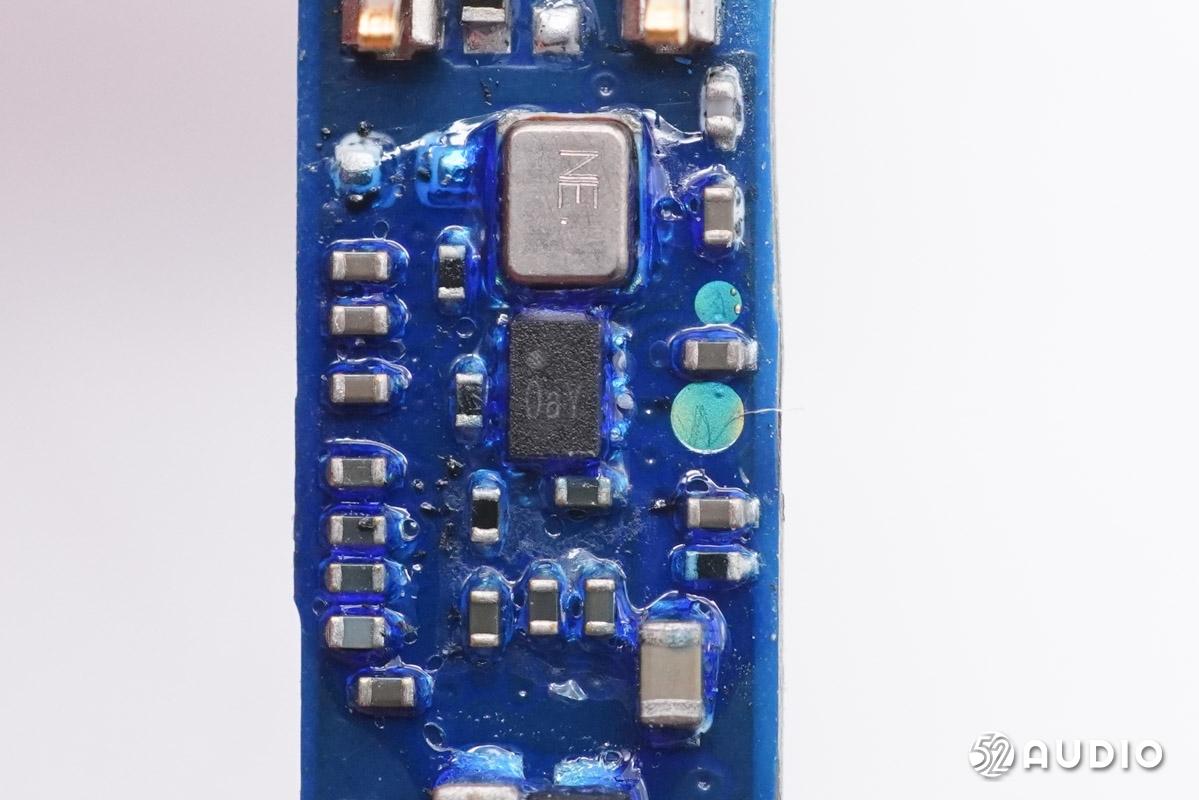

絲印0aY的IC。
用於連線藍芽天線的兩顆金屬彈片特寫。
用於連線觸控檢測貼片的金屬彈片。
GOODiX匯頂科技GH610電容式入耳檢測及觸控2合1晶片，內部集成了高效能、低功耗的 MCU 及自容感應前端電路，可根據電容變化進行入耳檢測以及觸控操作，從而實現對相應的人機互動介面系統的控制。該系列晶片採用匯頂科技自主開發的感應演算法，可實現超高信噪比，能準確識別耳機狀態（佩戴/摘下）以及滑動、單雙擊、長按等操作。
據我愛音訊網拆解了解到，目前已有小米、JBL、一加、OPPO、realme、vivo、百度、萬魔等品牌的多款TWS耳機採用了匯頂的這項入耳檢測和觸控2合1方案。

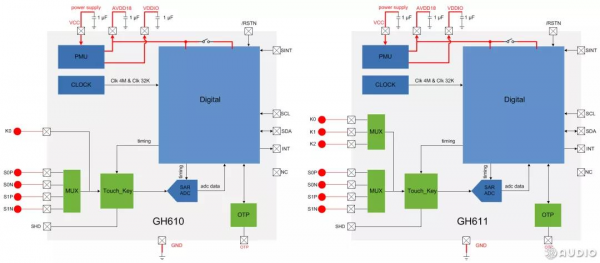

匯頂科技GH610/611系統框圖。
黑鯊鳳鳴真無線藍芽耳機拆解全家福。
三、我愛音訊網總結
黑鯊鳳鳴真無線藍芽耳機外觀設計上，充電盒體積小巧便攜，採用磨砂質感、機甲風塗裝；耳機為柄狀的半入耳式設計，搭配輕盈機身，提供長久佩戴的舒適體驗；耳機整體設計立體感十足，背部CD紋理和黑鯊經典綠配色的圓環，呈現了非常炫酷的電競風觀感。
內部電路方面，充電盒採用了Type-C介面輸入電源，配備有芯導科技P14C1N過壓過流保護IC，韋爾半導體ESD56241D22 18V TVS保護管；內建電池容量400mAh，由昇生微SS881E POWER MCU為內建電池充電，並集成了微控制器功能，實現充電盒控制各項功能控制；以及絲印W8UA的升壓IC，為內建電池升壓為耳機充電。
耳機部分，元件之間透過一條FPC排線和BTB聯結器連線。前腔內採用14.2mm大動圈單元和入耳檢測感測器；後腔內部設定35mAh鋼殼扣式電池和通話降噪麥克風；耳機柄內PCBA採用軟硬板結合方案，更好的利用了耳機內部空間，並降低了主機板尺寸和重量。
耳機主控晶片為達發AB1562M藍芽音訊SoC，支援藍芽5.2，支援通話降噪功能，搭配兩顆MEMS麥克風和Airoha降噪演算法，能有效降低風噪，提高通話質量；耳機互動方案採用了匯頂科技GH610電容式入耳檢測及觸控2合1晶片，精準檢測耳機佩戴狀態和各種方式控制。
