其實這次的裝機分享原本應該在過年前發的,朋友正好湊齊了配件打算裝機,只是和之前裝SG15機箱的時候一樣,經驗不足的朋友忽略了散熱高度,結果就是裝機延後,直到初五收到順豐郵寄來的替換水冷,才幫他裝好,順路狠狠的宰了他幾頓好的~下面分享一下咯。
配置:
CPU AMD 5800X
主機板 ASUS ROG STRIX Z690-I GAMING WIFI主機板
顯示卡 索泰(ZOTAC)RTX 3080 X-GAMING GOC顯示卡
機箱 TT阿帕奇機箱
散熱 利民(Thermalright) PA120 White CPU散熱器 & 海盜船H100 RGB精英版一體式水冷
記憶體 美商海盜船復仇者RGB Pro SL 3600 4*8G
電源 美商海盜船RM750電源
顯示器 華碩VG27AQL1A
鍵盤 TT領航員C360 RGB三模鍵盤
滑鼠 TT探索者X2雙模滑鼠
配件開箱
朋友選用的是微星B550M迫擊炮,M-ATX主機板,市面上絕大部分中等大小的機箱都適用,供電搭配5800X也是可以的。

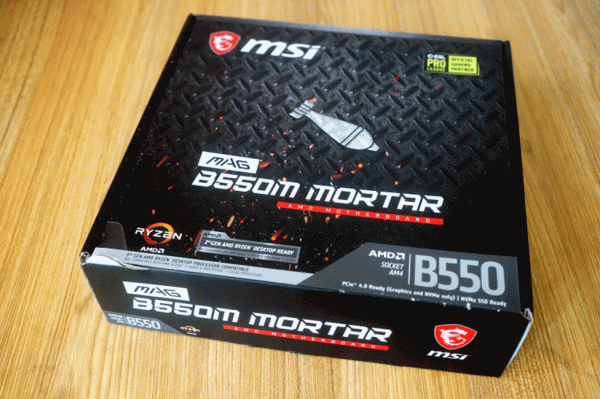

開箱動圖先來一張。
B550M迫擊炮主機板採用單8pin CPU供電設計,CPU供電部分覆蓋著大面積散熱鰭片,防止CPU供電模組過熱造成供電不穩,記憶體單槽最大支援32GB容量的記憶體條,插滿後最高支援128GB,頻率最高支援4400MHz。

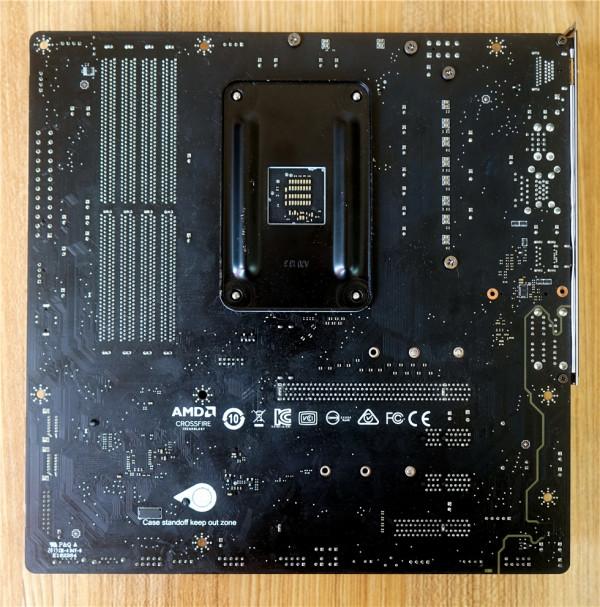

背面來一張。
B550M迫擊炮主機板採用8+2相供電,8相CPU供電,2相SOC供電。
一體式擋板設計的IO介面部分,由左至右依次為HDMI、DP介面、Flash BIOS Button按鈕、PS/2介面、兩個USB 2.0(黑色那倆),2.5G網口、兩個USB 3.2 Gen 1,一個USB 3.2 Gen 2 Type-A(紅),一個USB 3.2 Gen 2 Type-C、S/PDIF光纖音訊數字輸出口和多聲道音訊口以及麥克風介面。

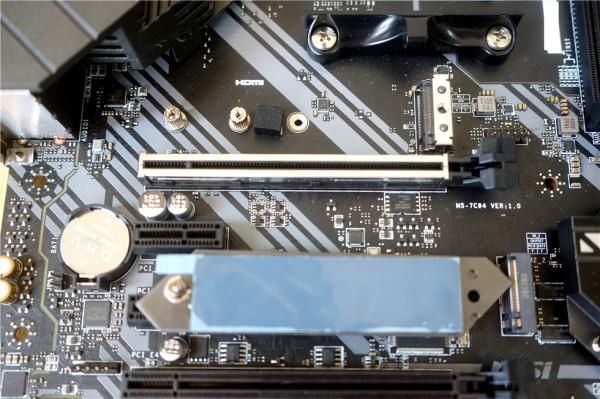

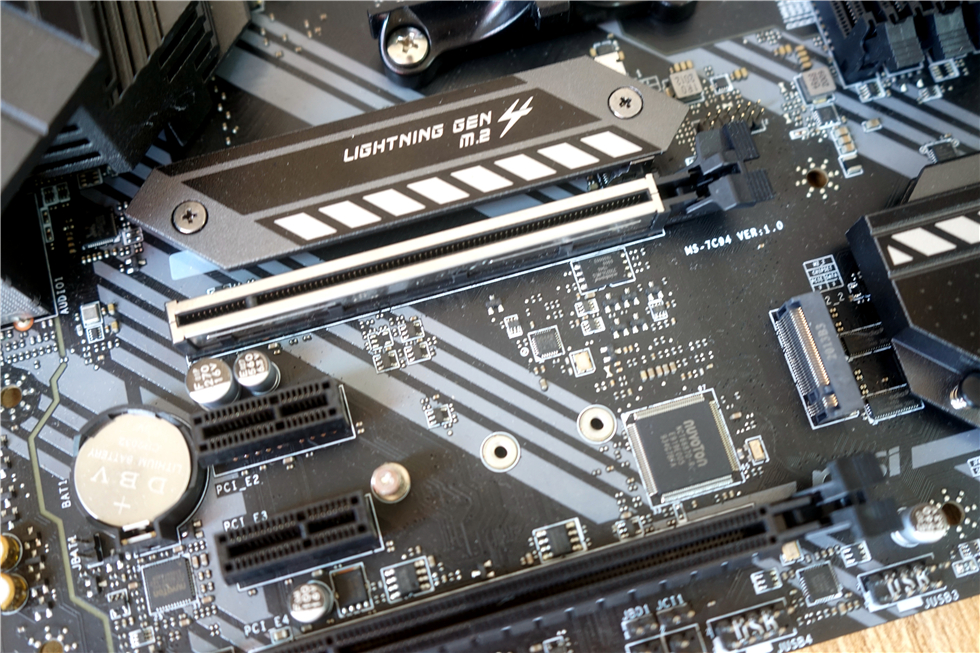

兩個M.2介面,上面覆蓋有散熱裝甲的支援PCIe 4.0 x 4,可上PCIe4.0 SSD,在其下方,覆蓋著合金裝甲的PCIe x16插槽支援PCIe 4.0 x16,下方的PCIe x16插槽和第二個M.2插槽共享頻寬,只支援PCIe 3.0 x4,且不能同用。
散熱裝甲和M.2硬碟的接觸面出廠時自帶了散熱貼,能有效緩解PCIe4.0硬碟的高發熱情況。
顯示卡
顯示卡選擇的是索泰的3080天啟。
開箱動圖先來一張。

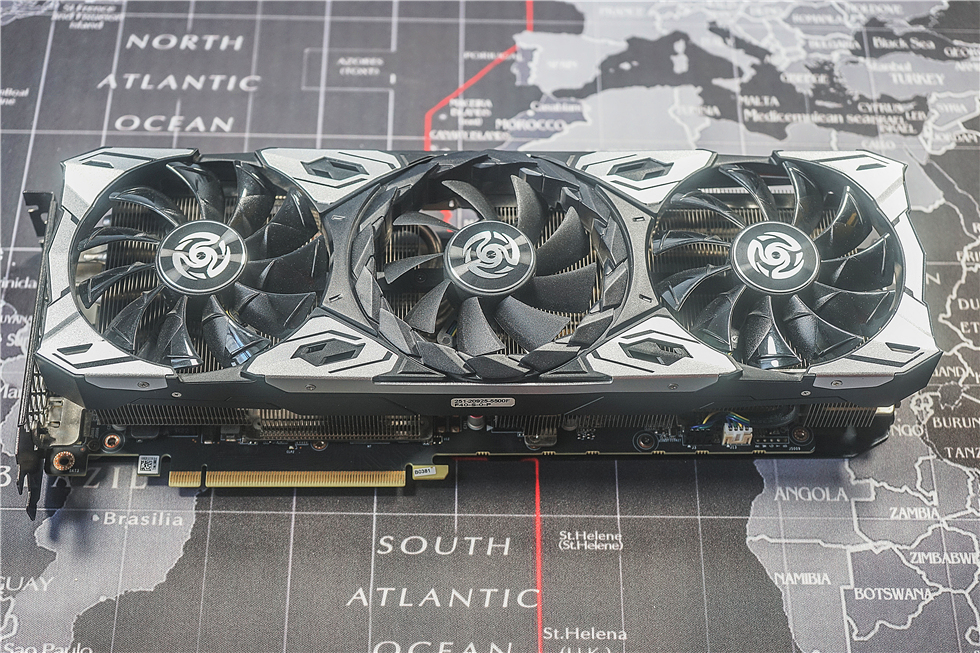

3080天啟正面看是3風扇設計,中間的風扇帶RGB效果,整個顯示卡其實應該說是5風扇設計,金屬背板上還可以安裝兩個風扇。
顯示卡肩部中心是索泰的logo信仰燈,常規的雙8pin供電。
金屬背板的設計很nice,機甲風格的翅膀覆蓋了整個背板,上面預留了兩個小風扇(官方名稱3D Storm,還帶RGB)的固定位置,可以透過安裝小風扇進一步降低溫度。

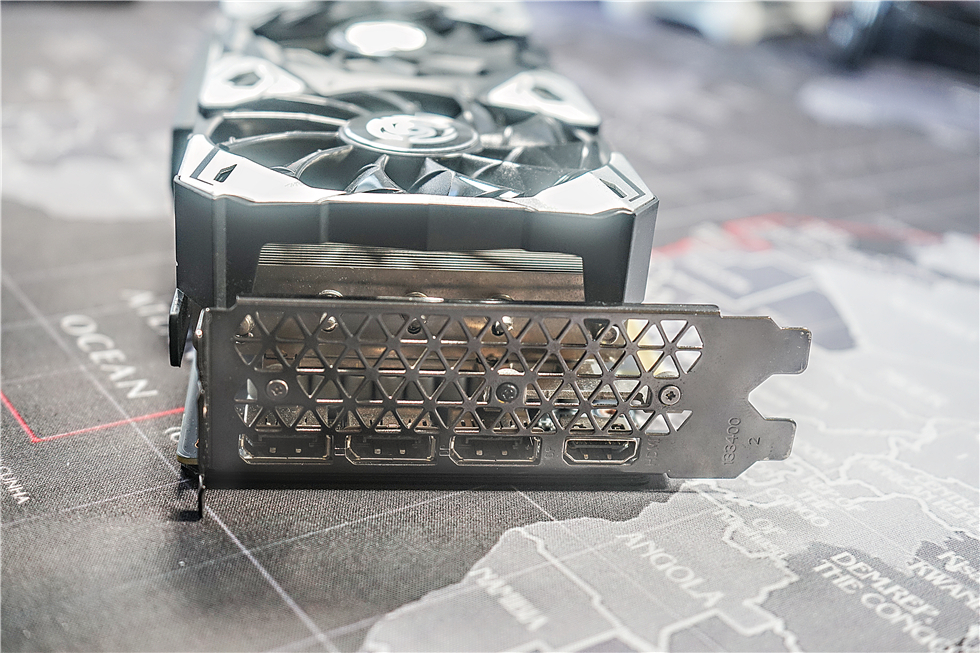

輸出介面為3*DP1.4a,1*HDMI 2.1。
記憶體
AMD記憶體超頻沒啥必要,3600的正好,所以搞了4條海盜船復仇者RGB PRO SL,4*8G*3600的,44mm的身高對散熱器的相容性還是不錯的。
18-22-22-42,1.35V。

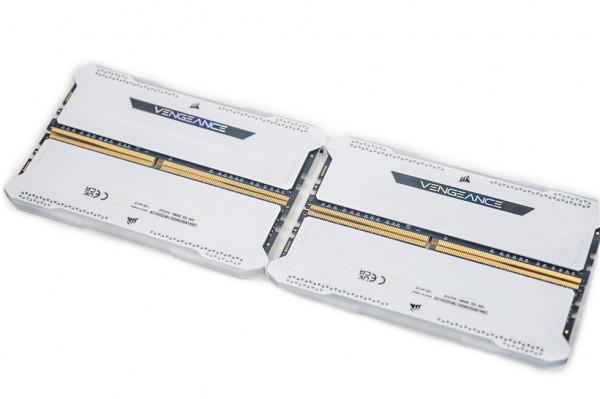

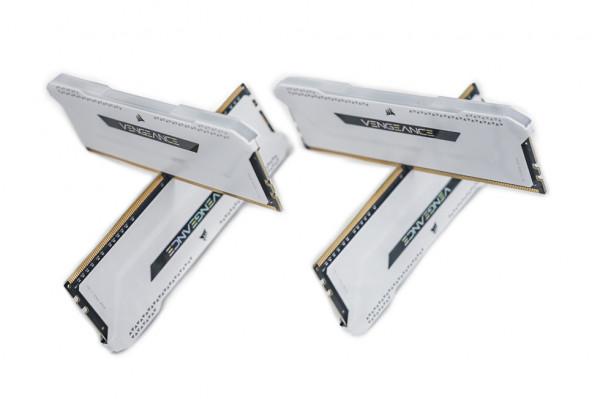

常規造型照來兩張,RGB導光條和外殼上均有三角形點綴,導光條內建10顆RGB LED,可由海盜船軟體iCUE統一控制,搭配海盜船外設全家桶有加成。
散熱
朋友最初的時候選擇的散熱是利民的PA120 White,雙塔散熱,雙TL-C12W風扇,採用AGHP技術的6*6mm逆重力熱管。
開箱動圖先來一張。
頂蓋採用了陽極噴砂工藝,還帶有Thermalright的LOGO。
下部有避讓記憶體切角處理,相容性可以看下面的裝機圖。
157mm高度,53片全鋁鰭片*2的雙塔,穿FIN工藝,這個角度看著很規整。
6*6mm AGHP逆重力熱管,微雕銅底底座帶保護貼,奈米噴塗白漆的效果在底部也一樣奪目。
雙TL-C12W風扇,轉速1500RPM±10%,四角都有類膚柔軟材質矽膠減震墊。
但是因為阿帕奇機箱其實是不能相容PA120的,所以後來我幫朋友換了美商海盜船的新款H100 RGB精英版一體式水冷。

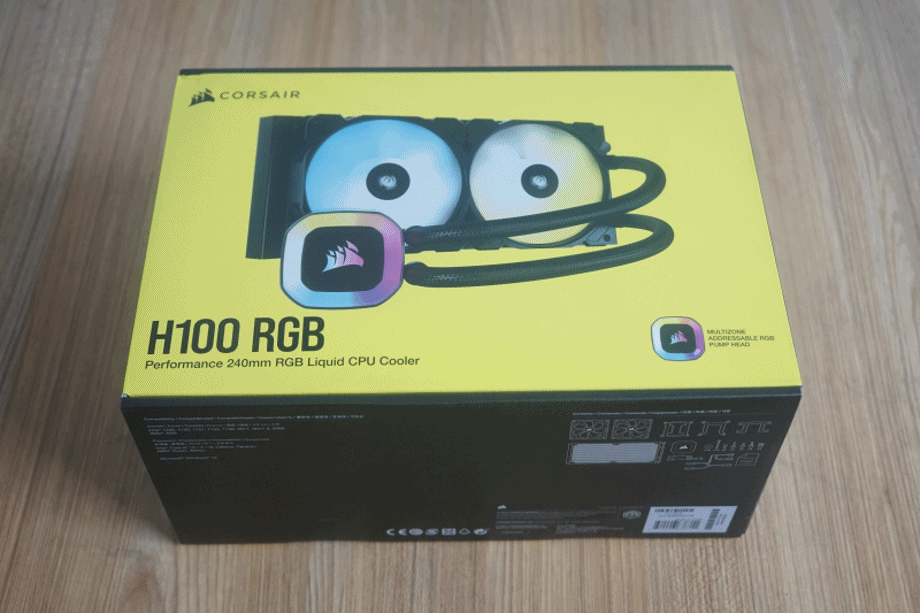

開箱動圖先來一張.

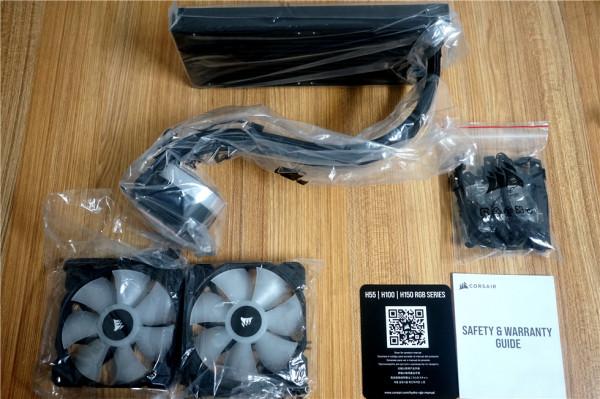

全家福來一張。

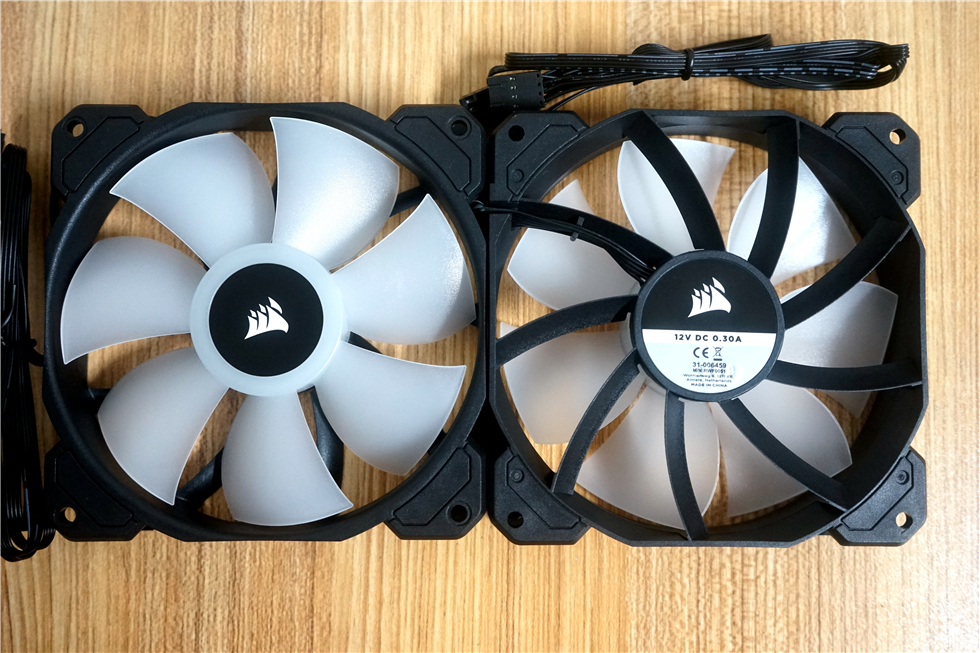

兩個SP120 Elite RGB風扇,1500RPM轉速。

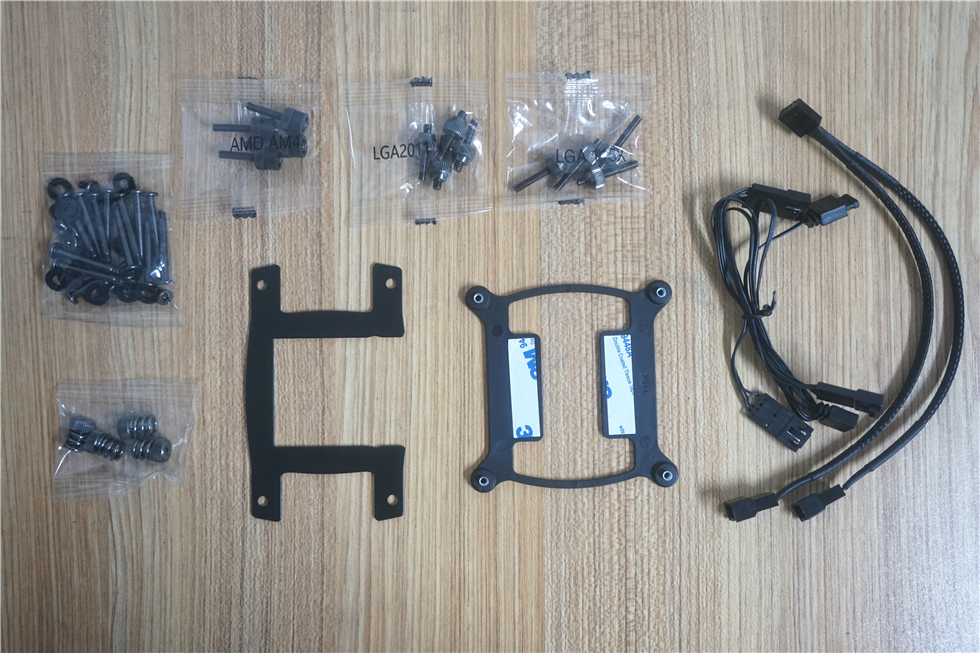

配件包開啟來一張,兩種扣具和對應的螺絲等安裝配件,1分2風扇轉接線和海盜船專用1分2燈效線。

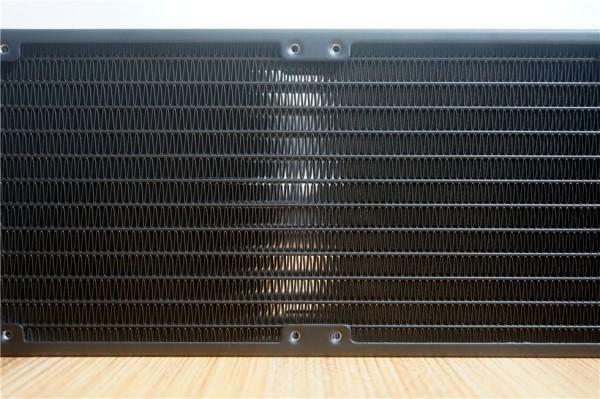

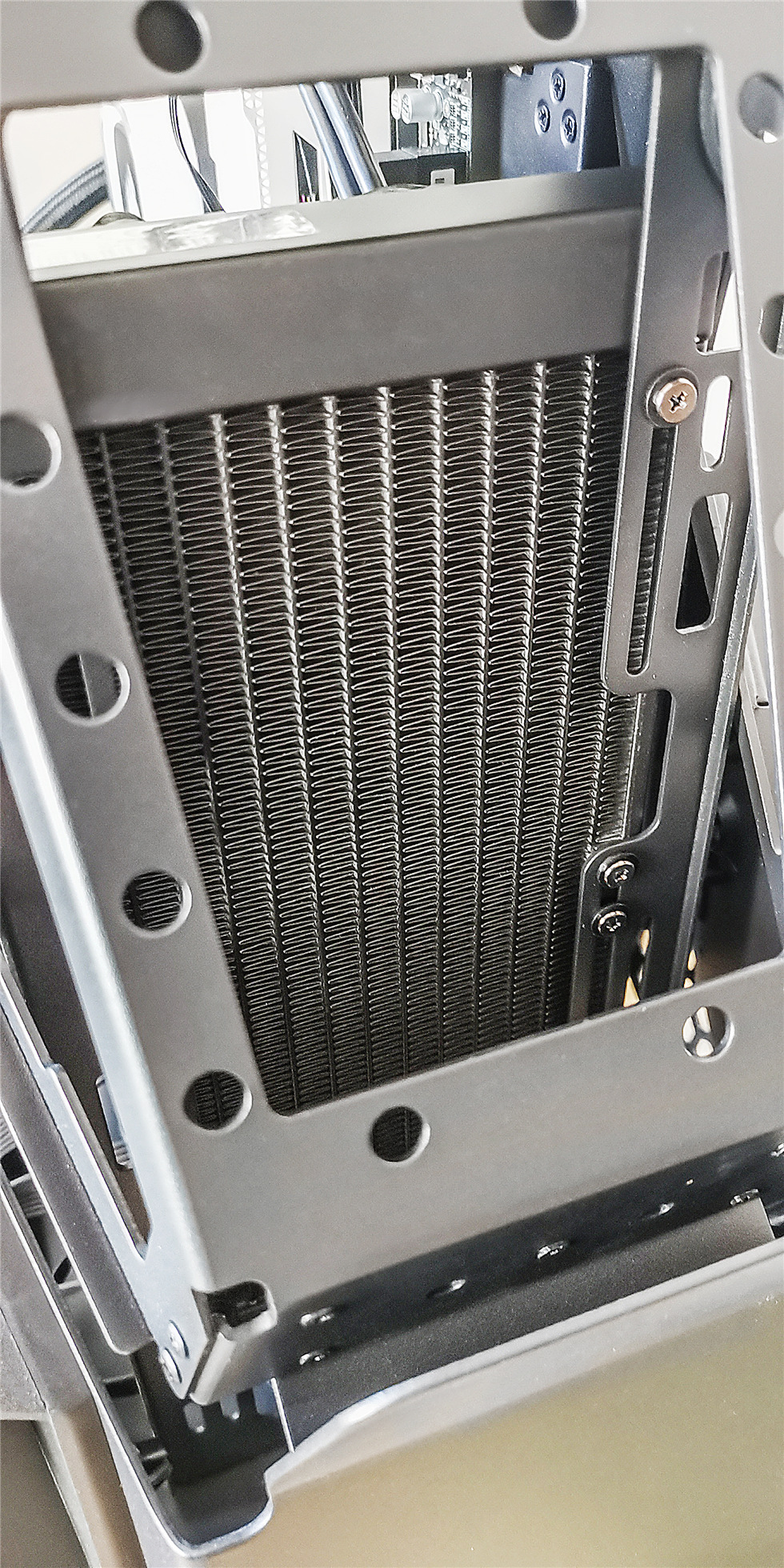

水冷排有12條水冷道,中間是是密集的散熱鰭片。
水冷管有編織網保護。
這個新款冷頭帶13顆RGB LED,環繞燈效實現,而且泵蓋是可以隨意旋轉的,這樣一來無論冷頭安裝方向如何都可以保證logo正向。

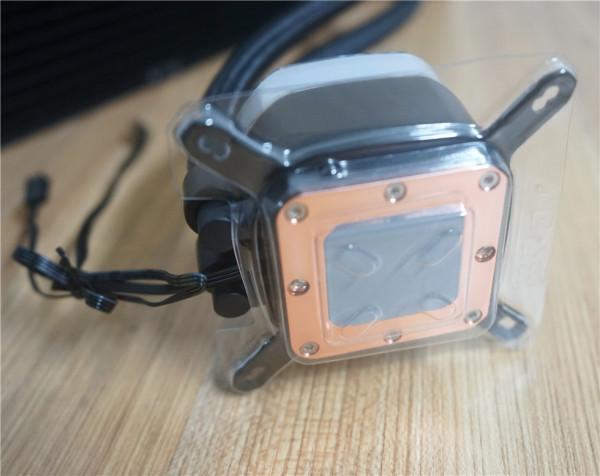

冷頭銅底底座自帶矽脂,不過需要注意的是透明保護殼在箱子裡的時候很穩,但是從包裝裡拿出來之後可能會因為意外而碰掉,如果沒有矽脂替換要小心一些。
電源
選擇的是海盜船的RM750,80Plus金牌認證電源。

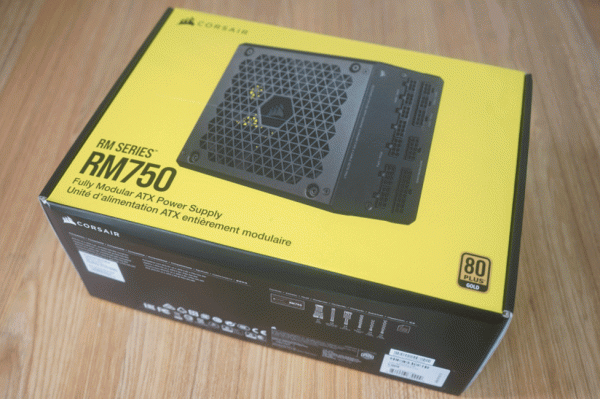

開箱動圖,擁有14cm靜音風扇,並帶有電源風扇停轉功能,可在低負載低溫的狀態下停轉風扇,將執行噪音降到最低。

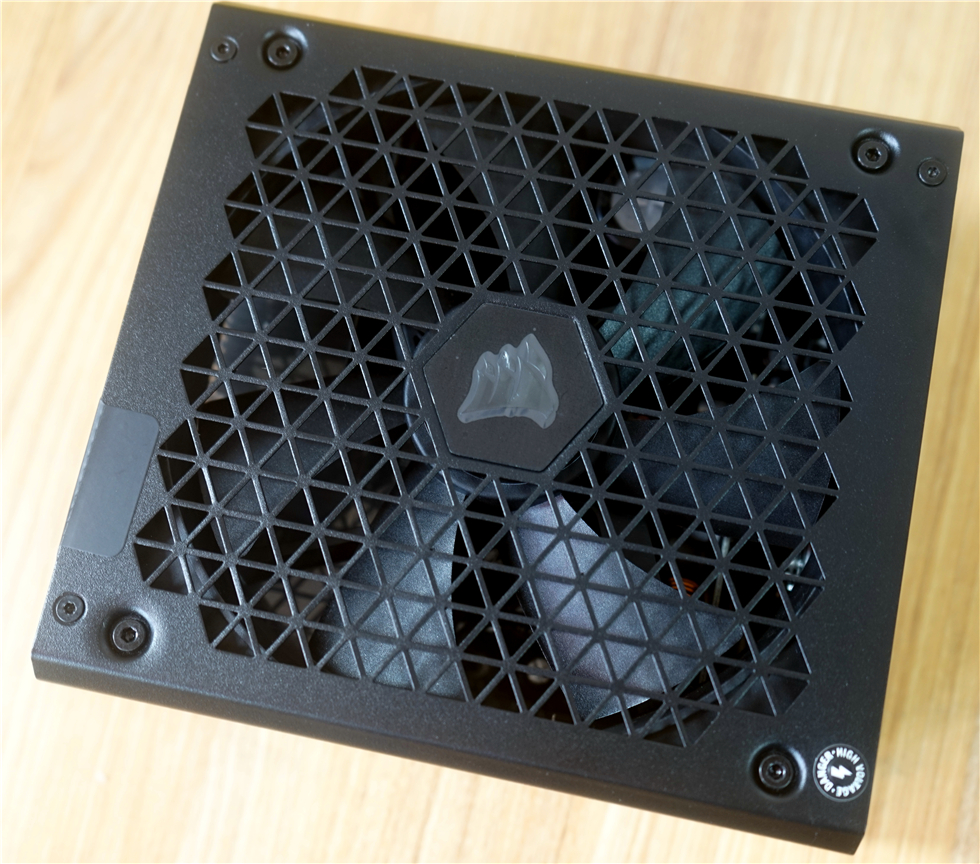

14cm靜音風扇。

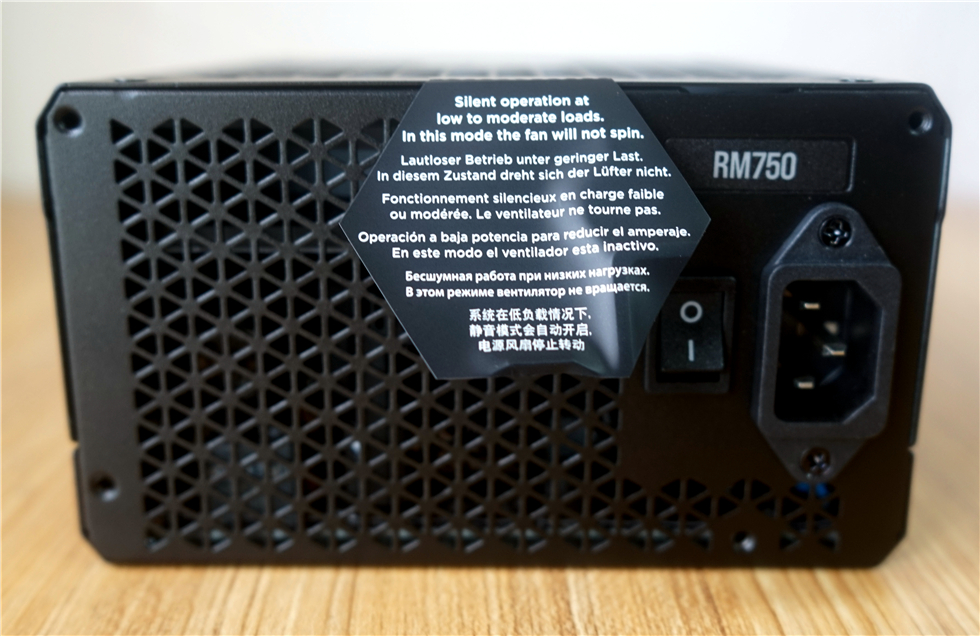

有個小貼紙很貼心的提醒這個電源支援經營模式,即電源風扇停轉功能,可在低負載低溫的狀態下停轉風扇,將執行噪音降到最低。

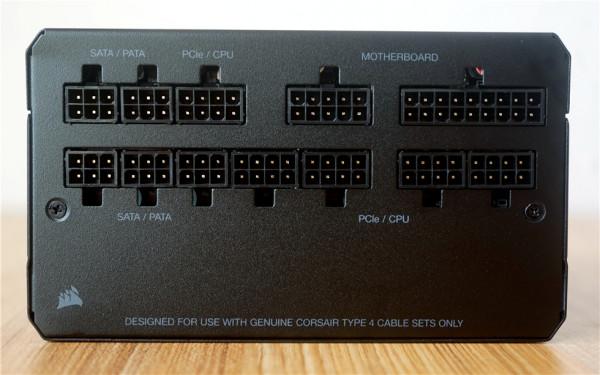

全模組介面來一張,18pin+10pin是為主機板供電的介面,擁有5個8pin進行CPU供電和PCI-E顯示卡供電,5個6pin進行SATA/PATA供電。
機箱
朋友選的是阿帕奇MINI機箱,屬於開放式架構的異形機箱,放在桌面上效果還是很不錯的。

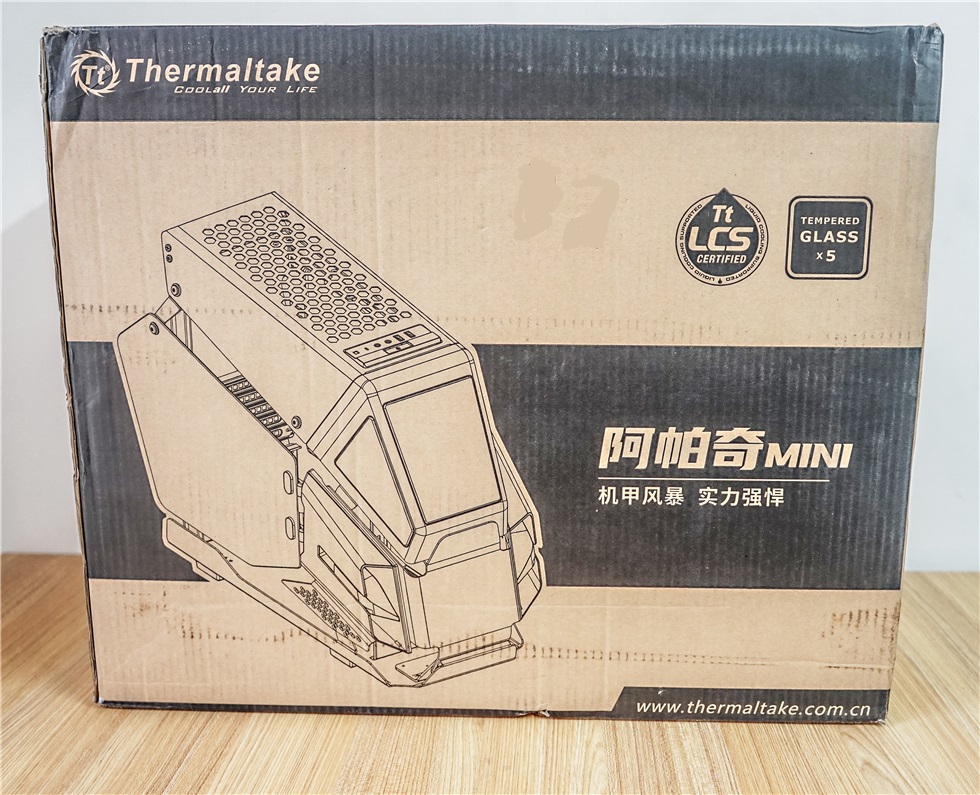

外包裝是機箱線稿,沒有真機看著有質感。

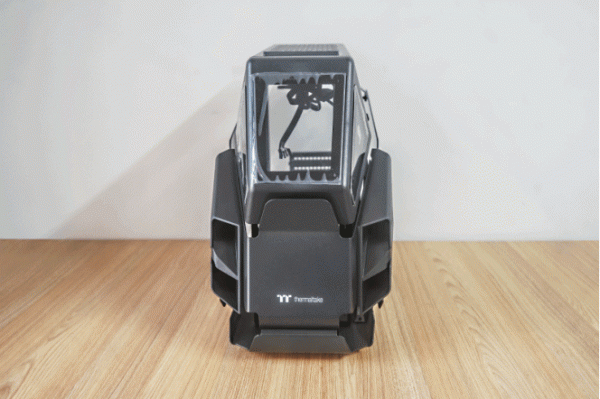

360°動圖先來一張,最大支援M-ATX主機板和240/280mm水冷。這個外觀讓我想起了以前見過的TT同門師兄AH T600,不過這次命名可是明擺著溯源——阿帕奇MINI,直接點題阿帕奇武裝直升機,也讓人明白了這樣硬朗且造型別致的外觀靈感來自於哪裡。

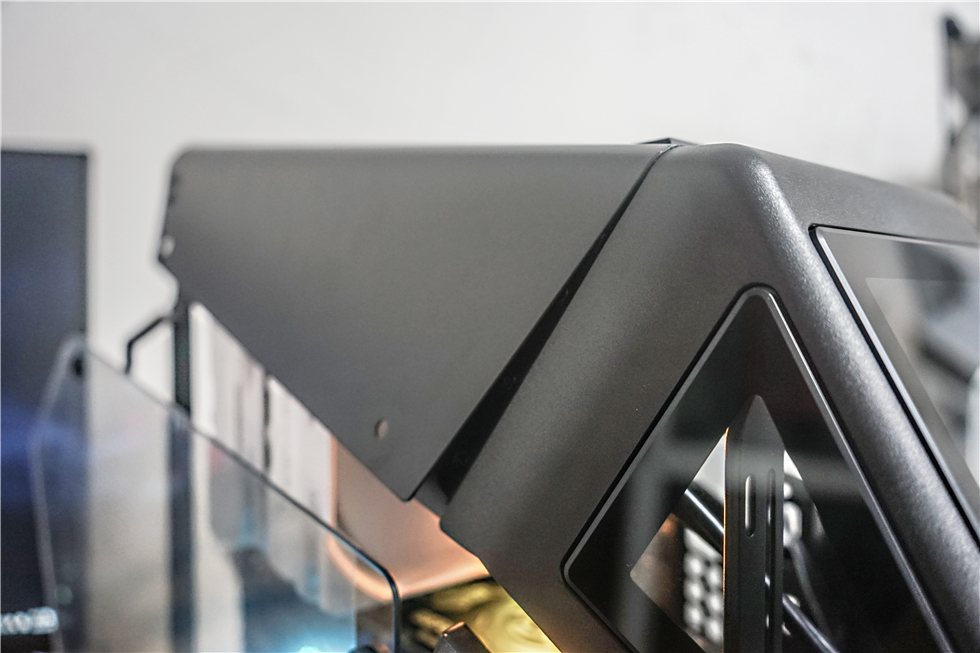

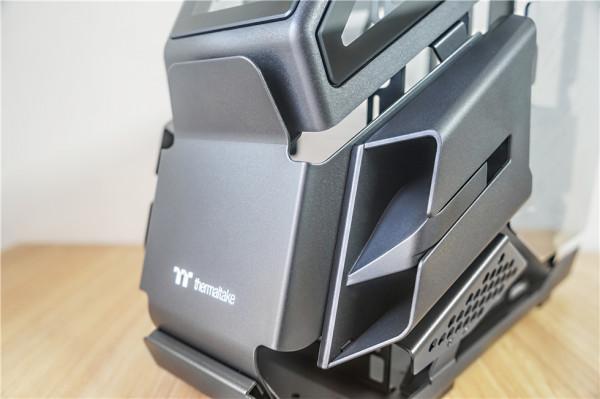

阿帕奇MINI機箱屬於開放式架構的異形機箱,採用了大面積折板處理的裝甲一般的金屬外殼,既有稜角又不特別突出,而且表面的噴漆處理風格非常硬核,再加上覆蓋著3面玻璃的,仿若直升機座艙式設計的頂部,武器一般的工業美感有了!
左右兩側的進氣口一般的設計讓阿帕奇MINI機箱顯得更加霸氣和硬核,外殼的邊緣加工的很好,沒有劃手感。

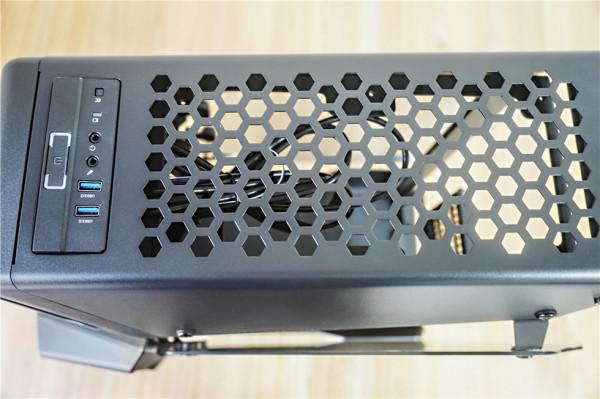

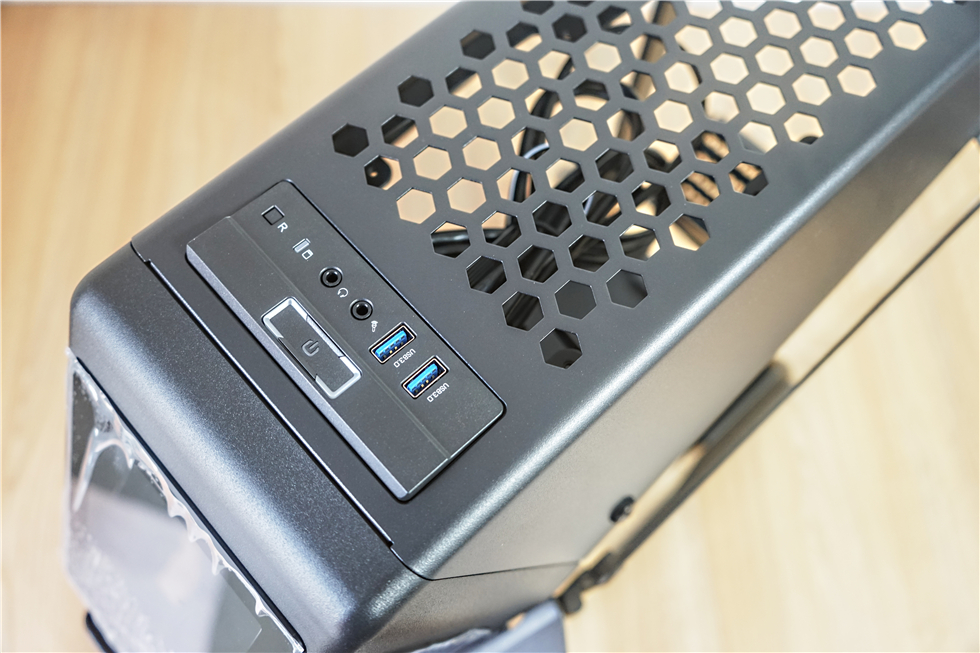

頂部的I/O介面包括開機鍵、USB3.0、耳機和麥克風介面、重啟鍵。
頂部的大面積鏤空設計能讓人毫不擔心散熱,但是異形設計使得頂部只能安裝風扇,不能安裝冷排,而CPU限高150mm,這也是為何朋友後來翻車散熱,必須換為水冷的原因。
兩側的鋼化玻璃採用螺絲固定,考慮替換硬體既直觀又方便。

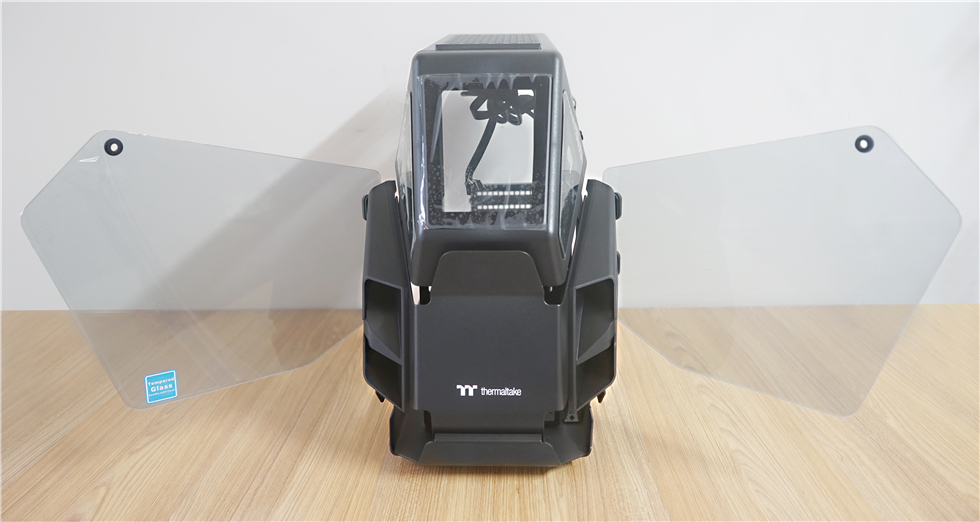

兩側的鋼化玻璃都是轉軸式設計,同時拉開的時候仿若雙翼一般。

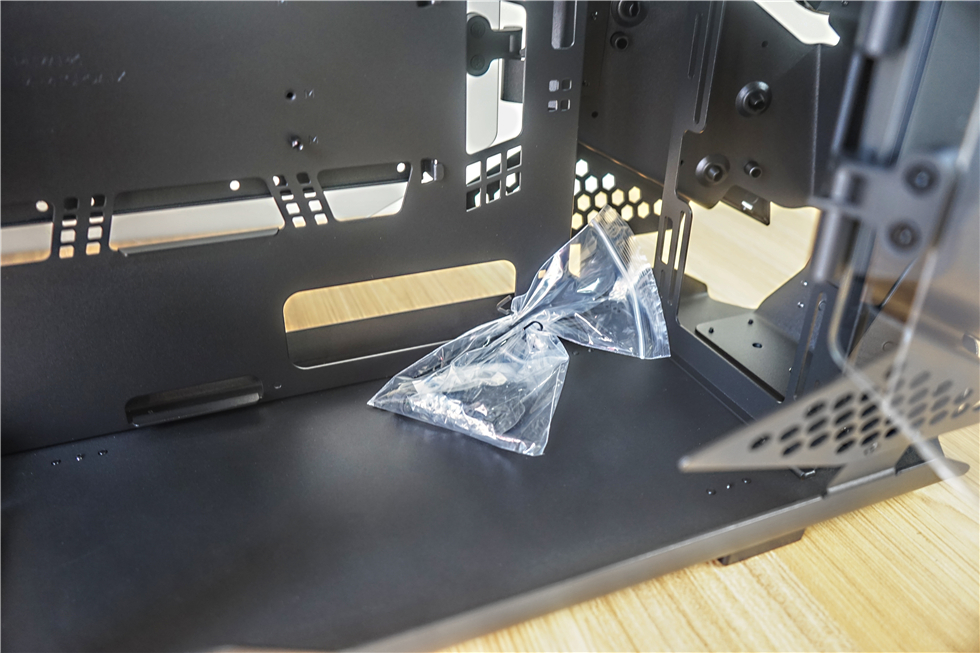

固定螺絲和紮線帶都放在一個小袋裡固定在機箱內部,直接取出來。

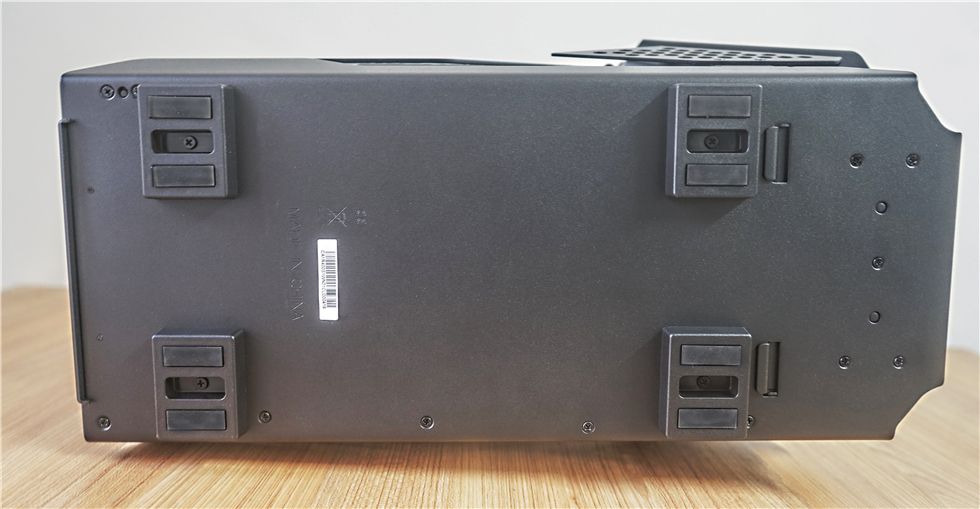

底部四角的支撐腳不僅面積大,還採用了雙防滑墊設計,穩固性不錯。

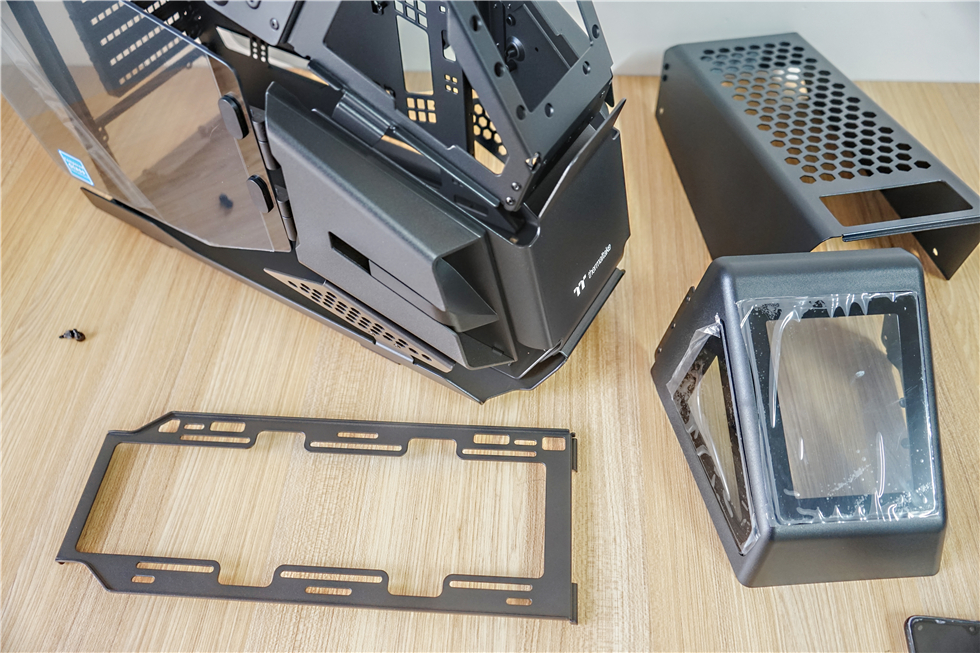

卸下3面玻璃的座艙式頂部並擰開固定螺絲,才能取下內部的240/280mm固定架。
240/280mm固定架拆卸完畢,下面開始裝機。
鍵鼠
這次朋友還選了TT家的鍵鼠,我看著效果不錯,就一併拍了幾張分享下咯。

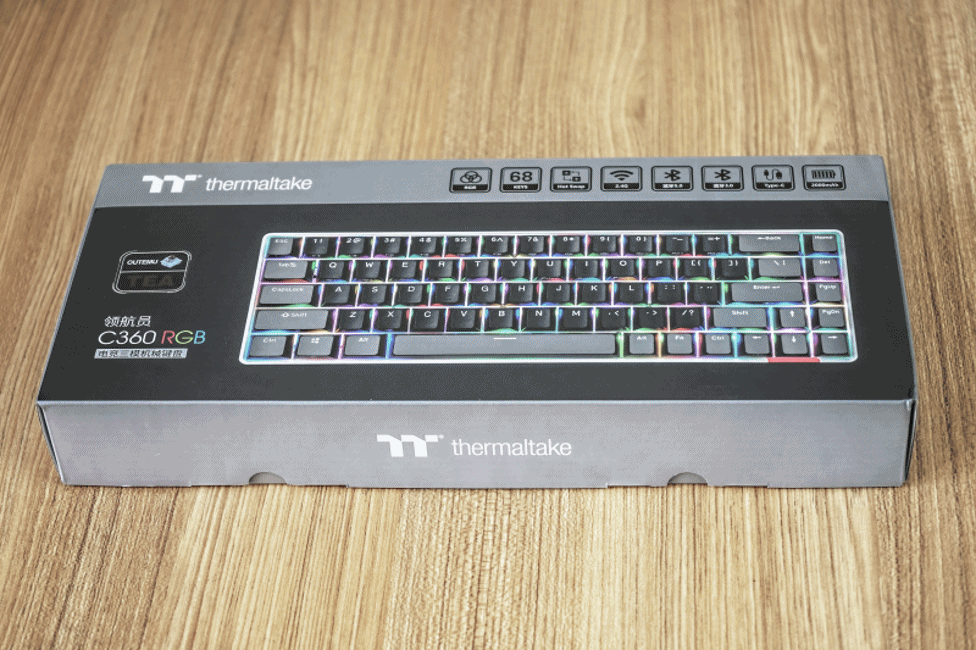

先是TT家的領航員C360 RGB鍵盤,開箱動圖先來一張,68鍵的mini身板非常緊湊,不僅便攜還擁有三模連線和雙色注塑PBT鍵帽,而且2000mAh的電池加持更是使得續航得以保證。
一點紅的TT logo設計感很不錯,除了有耐用的PBT材質鍵帽這個好處,其實C360 RGB鍵盤還可以進行基座快拆,更換喜歡的軸體,更是支援1680萬色的RGB燈效。

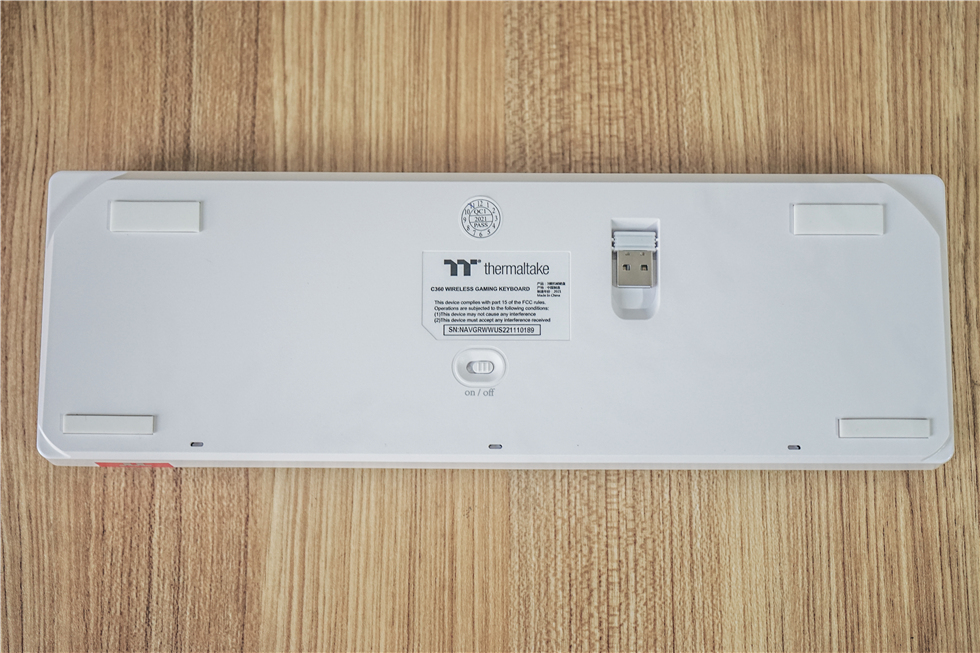

四角有防滑墊設計,背部的獨立開關也是很方便的,專門的凹槽放置著接收器。

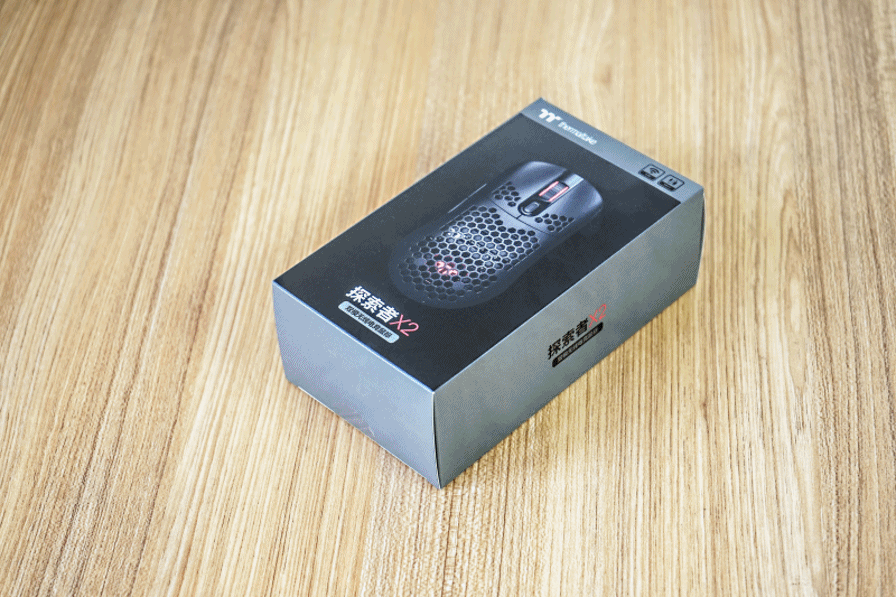

滑鼠是TT自家的探索者X2洞洞流滑鼠,開箱動圖先來一張。
探索者X2作為支援無線2.4G和有線連線的雙模滑鼠,得益於覆蓋全身的蜂巢式鏤空洞洞流設計,不僅能加強透氣,減少手汗,還能有效減輕重量,82g的重量確實輕鬆,還有5000DPI足夠大部分場景使用,而且還帶RGB效錦上添花。

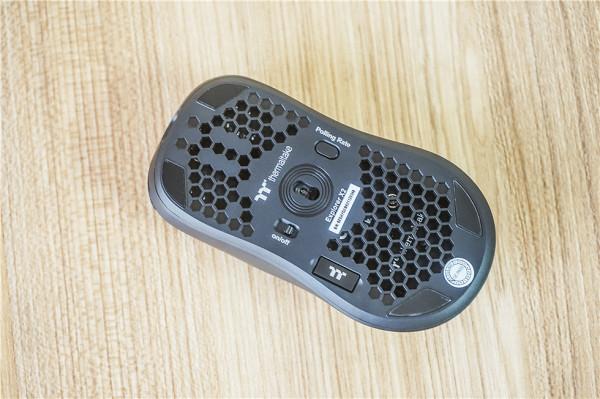

接收器也藏匿於底部。
裝機調整

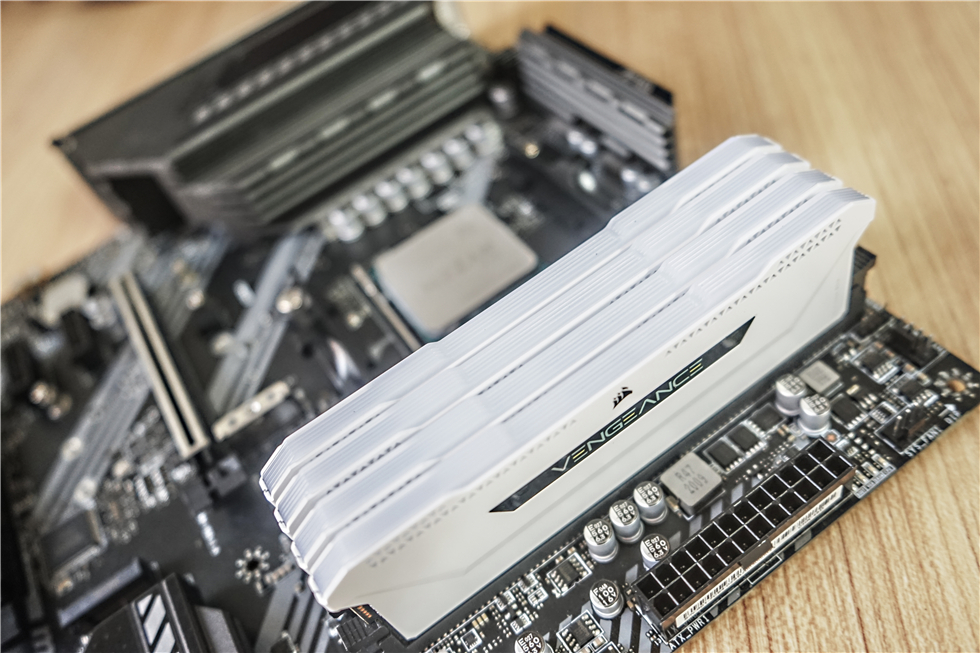

海盜船復仇者RGB PRO SL就位。

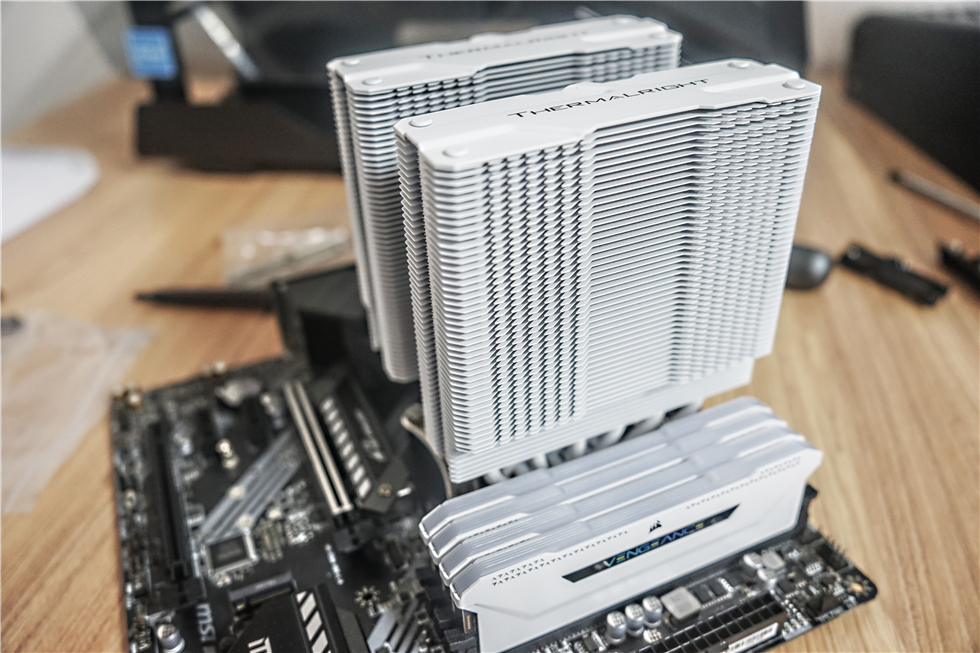

朋友不甘心利民PA120 White不相容,所以先讓我試試,畢竟他見過之前裝的那臺,非常喜歡黑白風格的,所以先就位啦。

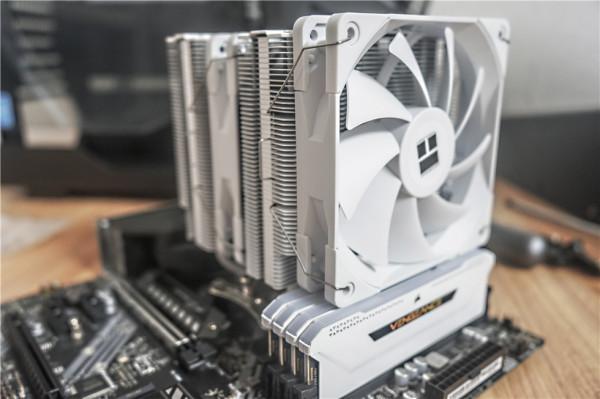

高度一點都不衝突。
黑白配確實不錯。
等到裝上朋友就有點傻眼了,不相容就是不相容,就是改造也不行,總不能斜切了PA120的頂蓋吧。

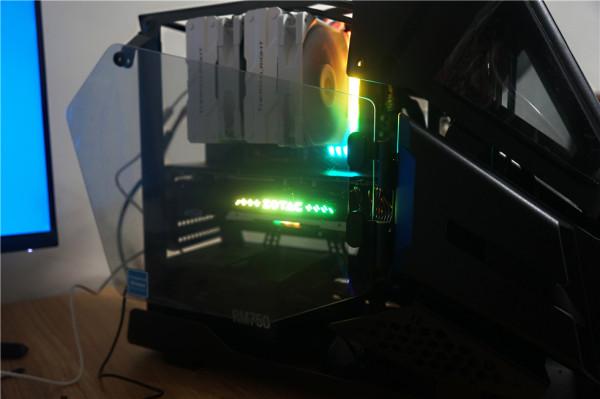

朋友非讓我扣上蓋子試試,明顯頂起來一邊,不過露出的TT阿帕奇MINI的3面玻璃頂部哪怕只有一角也是很帥的。
乖乖的換上了水冷。

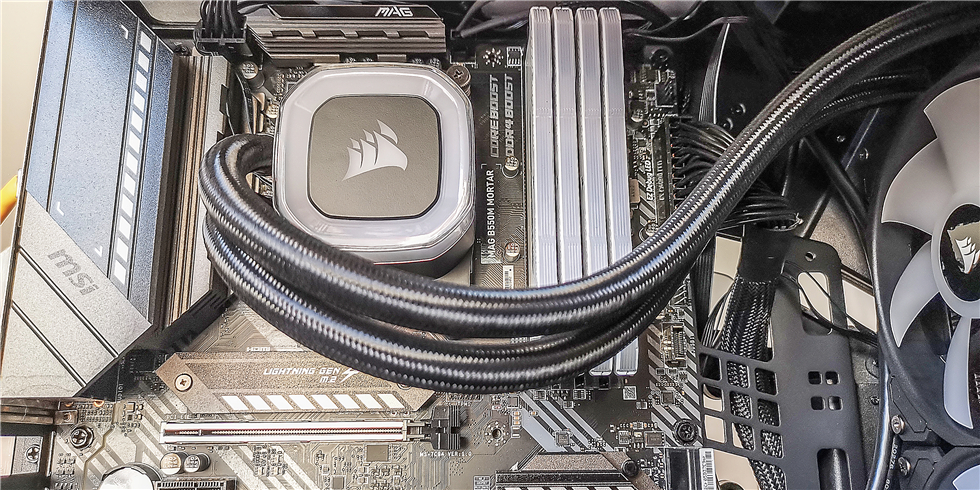

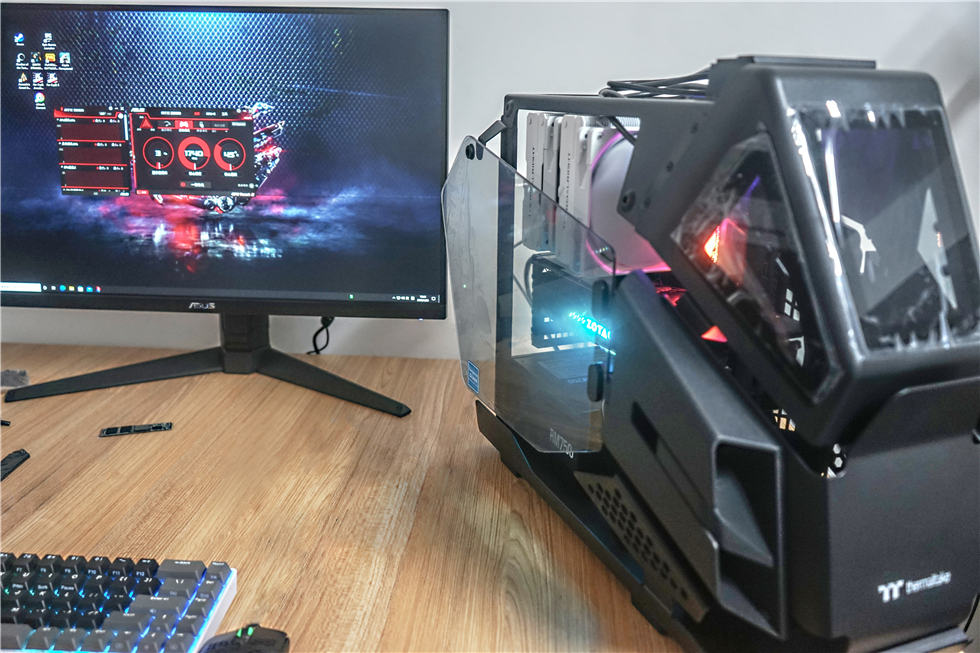

H100 RGB精英版一體式水冷就位,通電一次成!
測試
3DMARK Time Spy測試,分數15680,顯示卡分數17208,CPU分數10432。
3DMARK Time Spy Extreme測試,分數7858,顯示卡分數8564,CPU分數5356。
3DMARK Fire Strike測試,分數33836,顯示卡分數42673,物理分數29729,綜合分數14424。
3DMARK Fire Strike Extreme測試,分數17049,顯示卡分數17684,物理分數28536,綜合分數9103。

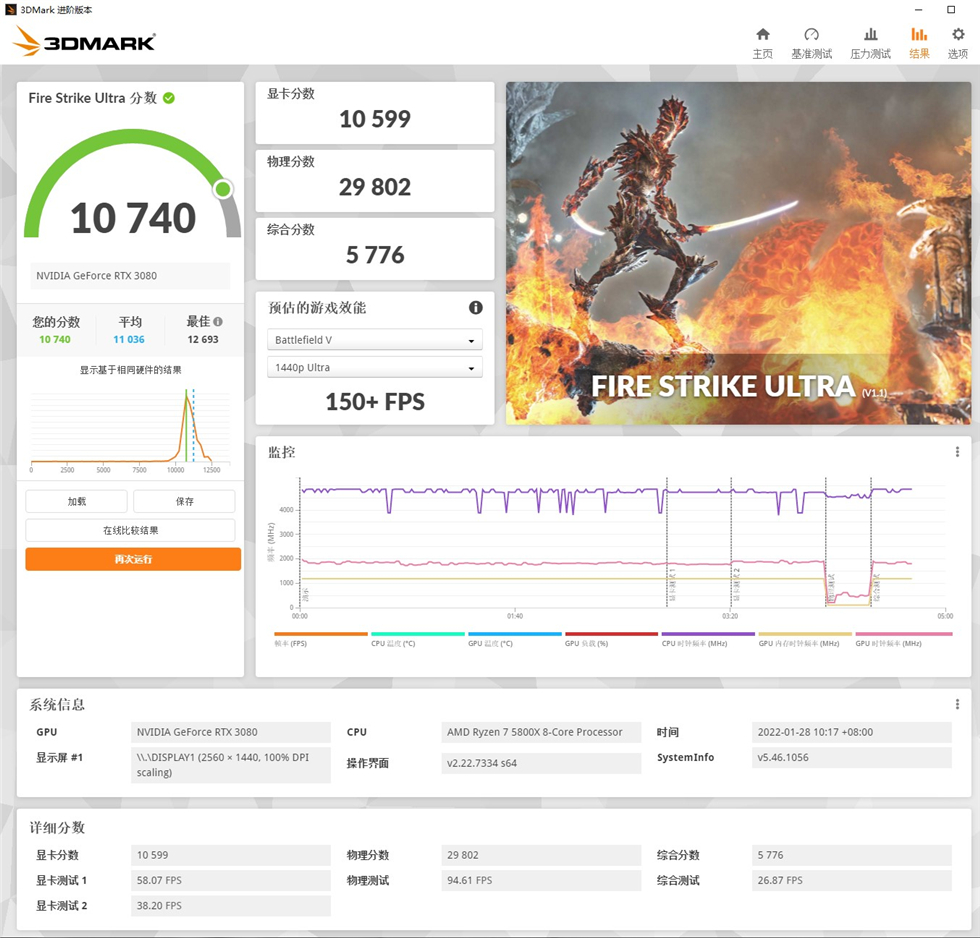

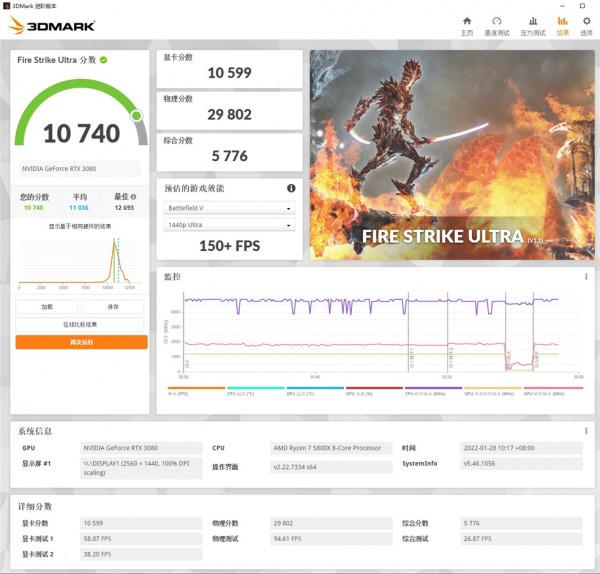

3DMARK Fire Strike Ultra測試,分數10740,顯示卡分數10599,物理分數29802,綜合分數5776。
3DMARK CPU PROFILE測試。
3DMARK PORT ROYAL測試,顯示卡分數11161。
DLSS測試也跑了一下。
眾生平等奧德賽,2K解析度,畫質極高,平均幀率69。

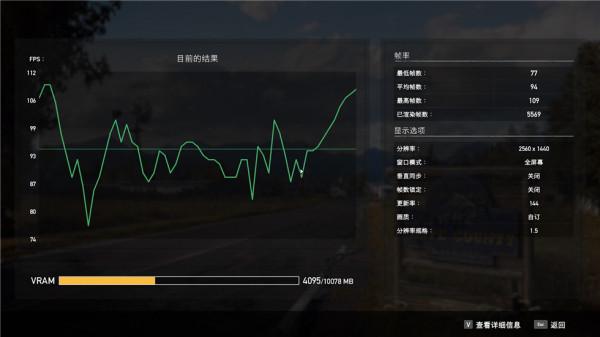

孤島驚魂5,2K解析度,畫質極高,平均幀率94。
古墓麗影:暗影,2K解析度,如上設定平均幀率78。

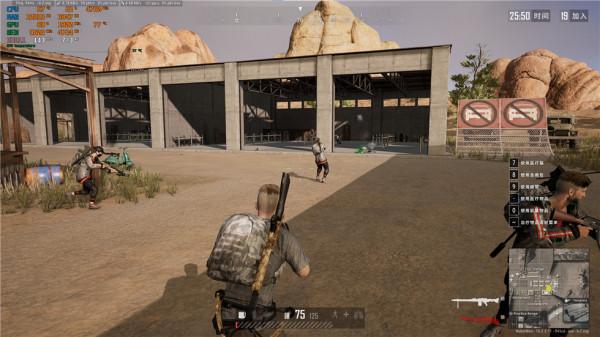

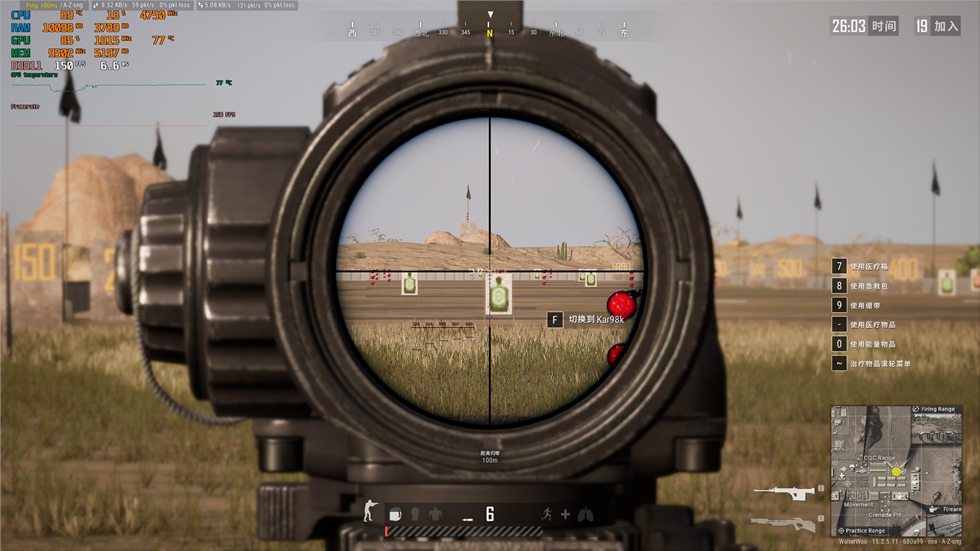

吃雞2K解析度全最高在140幀-155幀浮動。

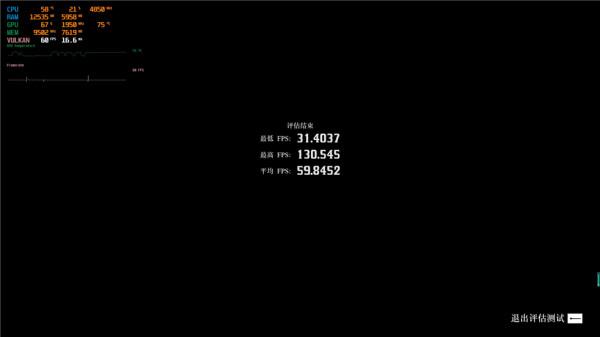

荒野大鏢客2,全最高設定,關閉DLSS,平均幀數59.8452。

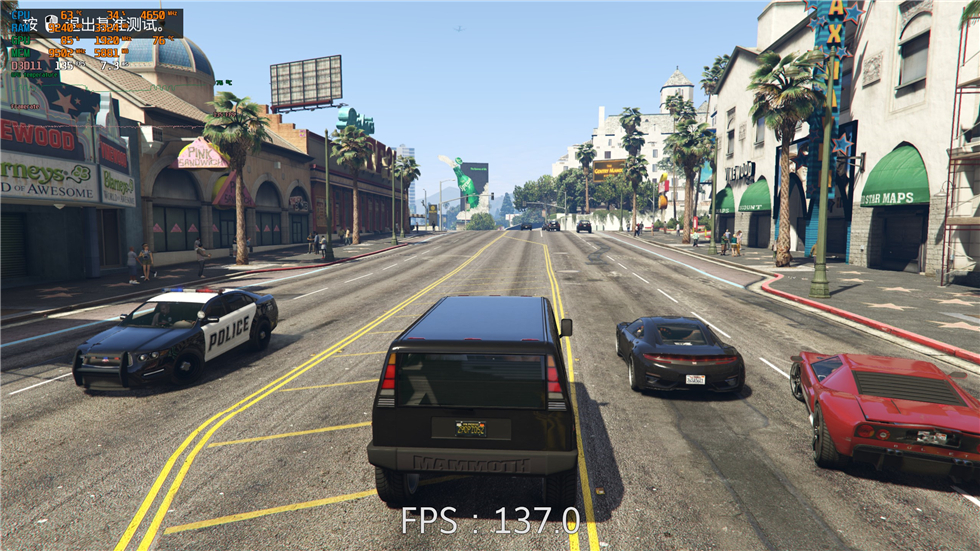

GTA5,2K解析度,全部非常高,90幀以上。
當然測試了下散熱效果,不過只有PA120的測試結果,另一個忘記截圖了,TT阿帕奇mini機箱的設計散熱效果很差不了,5800X全核4.41Ghz,CPU溫度41℃、CPU核心88℃,這個效果已經不錯了,畢竟積熱嚴重。

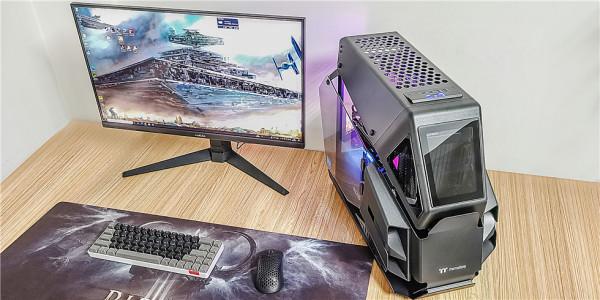

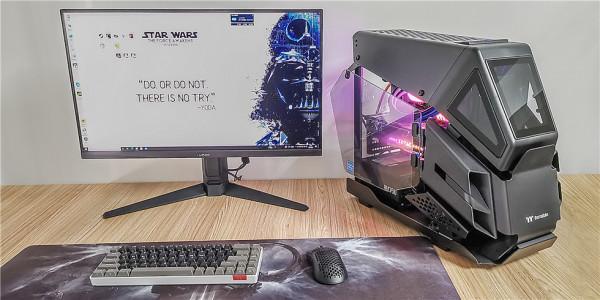

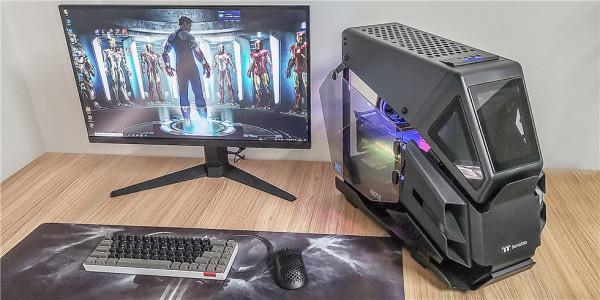

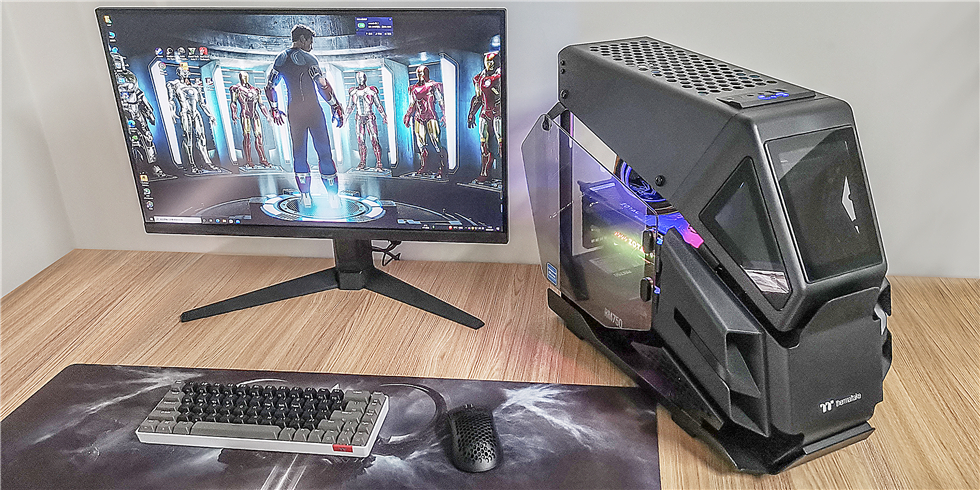

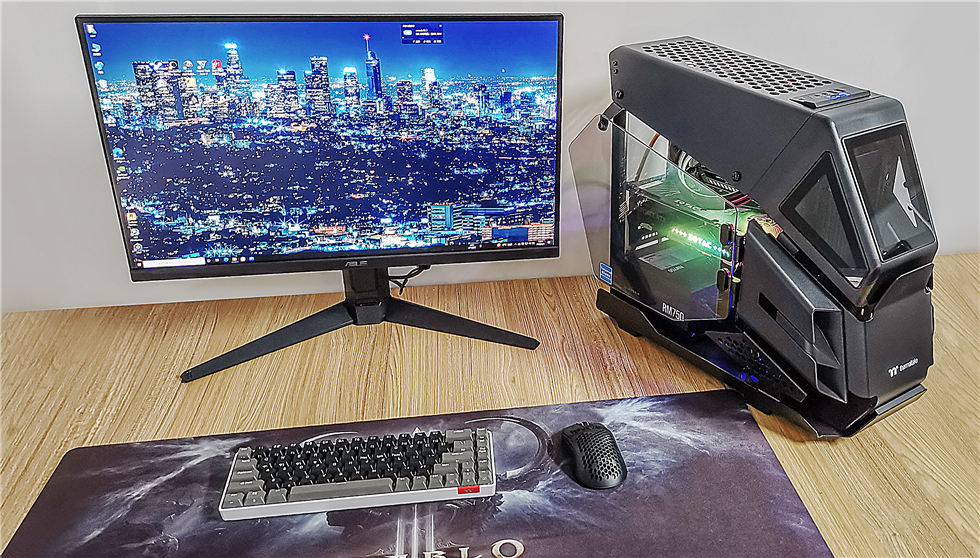

5800X+索泰3080天啟+TT阿帕奇MINI機箱裝機全部內容如上,收工~
