單開八孔插座怎麼接線（背面共有4個接線柱，七）

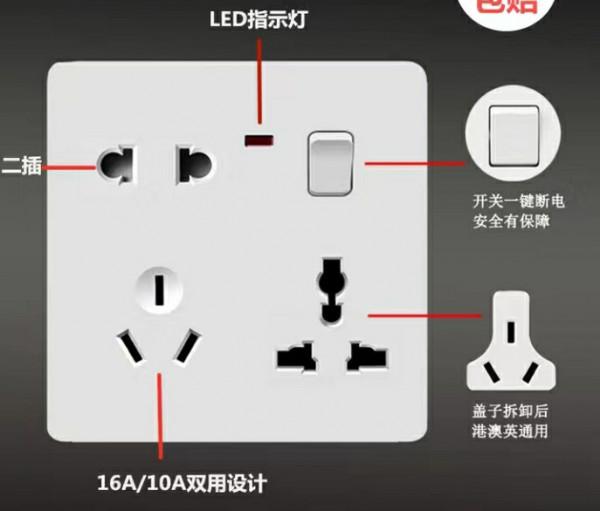

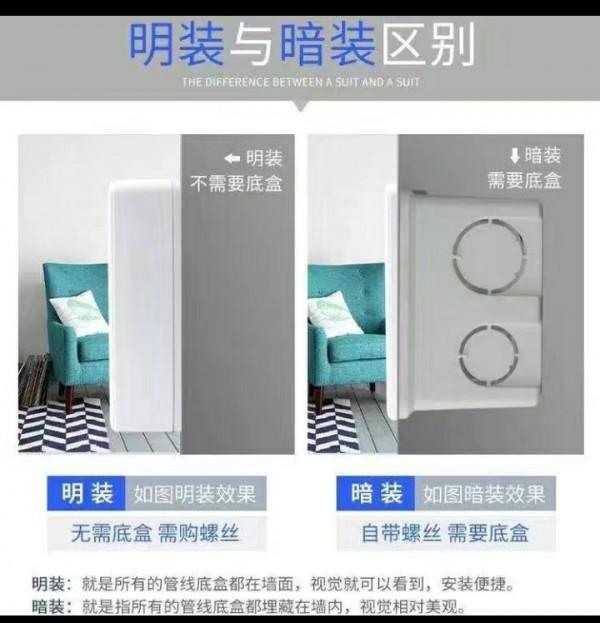

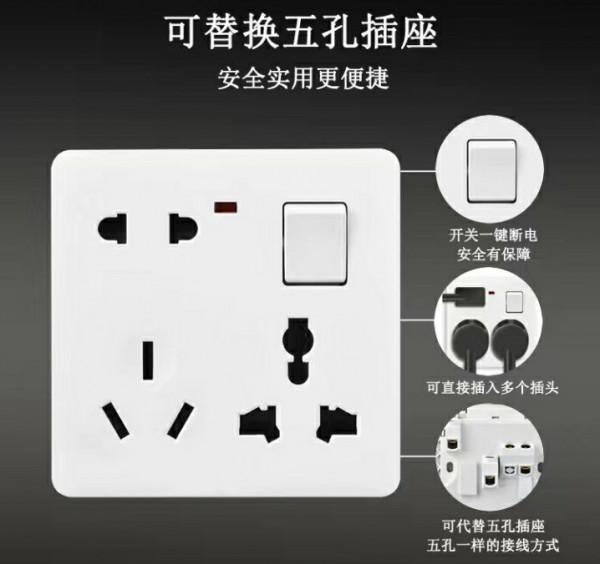

86型，單開八孔牆壁開關插座，帶一個常

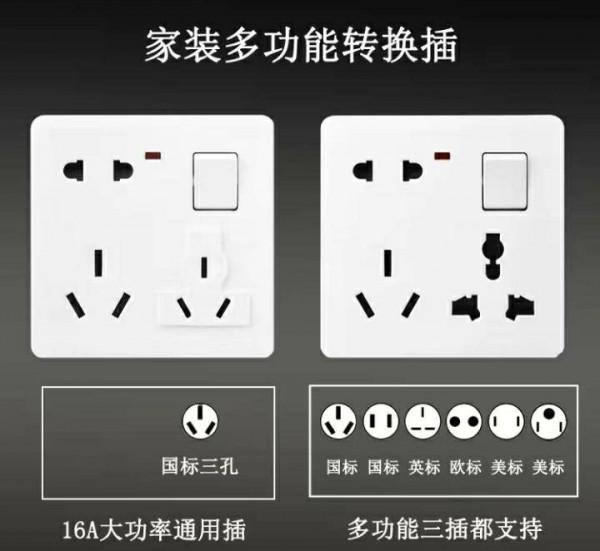

亮紅色指示燈，一個是兩孔、兩個是三

孔，共是八孔，其中三孔有一個即可以當

兩孔使用，又可以當三孔使用。

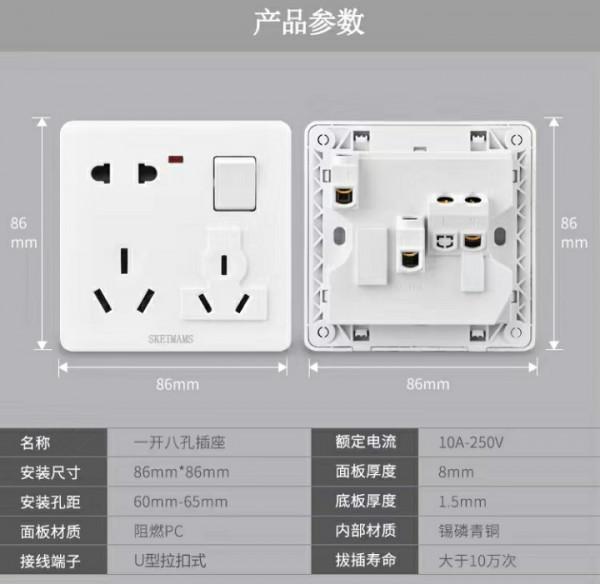

背面共有4個接線柱。

一共有兩種接線方式

第一種：要求開關只控制燈，不控制插

座，插座始終有電，怎麼接線？

從牆壁裡引出來四根線，一根是火線，一

根是零線，一根是地線，一根是燈的控制

線。

火線接在背面中間的那個接線柱上，

零線接在背面最右邊的那個接線柱上，

地線接在背面左邊的那個接線柱上，

電燈的控制線接在背面的最左側的那個接

線柱上，就實現單開開關控制一盞燈，插

座始終有電（如圖六所示）。

第二種：要求開關只控制插座，不控制電

燈，怎麼接線？

從牆壁裡引出來三根線，一根是零線，一

根是火線，一根是地線。

火線接在背面最左側的接線柱上，零線

接在最右側接線柱上，地線接在左側接線

柱上（如圖七所示）。
