今天評測一款來自銘瑄的MS-iCraft Z690 WIFI主機板，這款主機板屬於剛剛釋出的Z690晶片組，能夠相容12代酷睿處理器。12酷睿這次支援DDR5了，所以Z690主機板也有兩種，一種搭載DDR5插槽，一種搭載DDR4插槽，兩者不能相互混用，而銘瑄 MS-iCraft Z690 WIFI就是一款搭載DDR5插槽的Z690主機板。
被稱為幫主的銘瑄，產品一向以低價價效比著稱，這次搭載DDR5插槽的銘瑄 MS-iCraft Z690 WIFI主機板也不例外，一般搭載DDR5插槽的Z690主機板價格普遍接近3000元，這顯然不符合幫主的定價風格，而銘瑄也沒讓我們失望，這款供電高達19+1相的DDR5主機板價格只要1699元，比大部分DDR4主機板都便宜，也比大部分超高溢價的DDR5記憶體要便宜，用來嚐鮮DDR5記憶體十分合適。
01 銘瑄 MS-iCraft Z690 WIFI主機板特點介紹
銘瑄 MS-iCraft Z690 WIFI屬於銘瑄旗艦電競之心繫列，這款主機板整體風格為銀白色，裝機適合搭配白色機箱。板載採用ATX設計，但不是標準ATX的30.5cm x 24.5cm尺寸，而是略寬一些30.5cm x 24.8cm，而且不止是身材略微加料，整個銘瑄 MS-iCraft Z690 WIFI主機板都由厚實的金屬裝甲覆蓋，誠意十足。

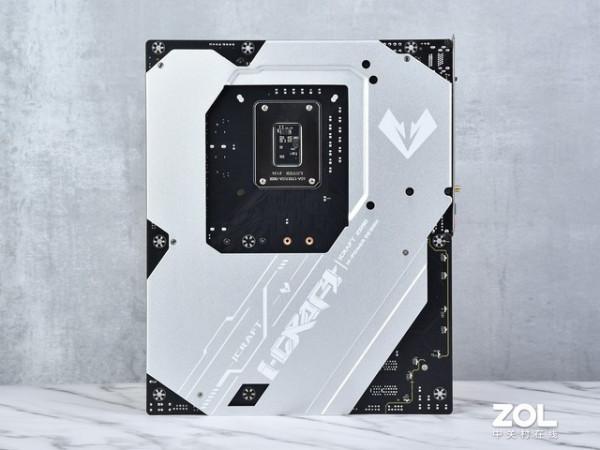

銘瑄 MS-iCraft Z690 WIFI主機板
除了正面擁有全覆蓋式散熱裝甲，銘瑄 MS-iCraft Z690 WIFI主機板的背部也使用裝甲覆蓋，能夠很好的保護PCB板，PCB本身採用8層設計，散熱和穩定性都不錯。

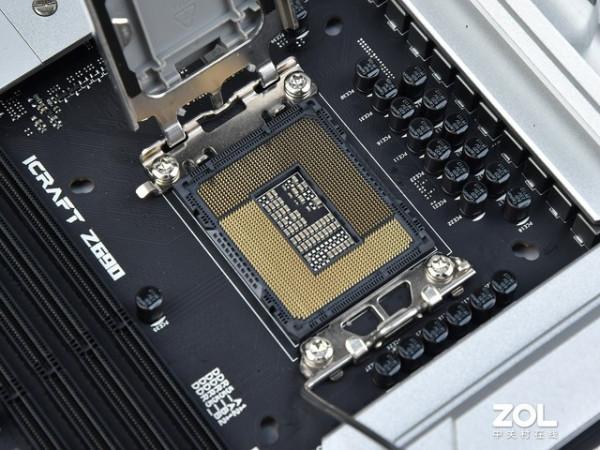

銘瑄 MS-iCraft Z690 WIFI主機板插槽型別為LGA 1700，與Z590/Z490甚至更往前的主機板完全不一樣，因此只能使用12代酷睿才能相容，前幾代酷睿都不支援，不要買錯了。
LGA 1700
記憶體插槽有4根，支援DDR5，支援雙通道，通過出色的記憶體佈線最佳化，頻率可以達到DDR5 6400MHz。這次DDR5記憶體防呆設計與DDR4完全不同，所以不支援混插，選擇DDR5記憶體插槽的主機板，只能搭配DDR5記憶體使用，別買錯。
記憶體插槽

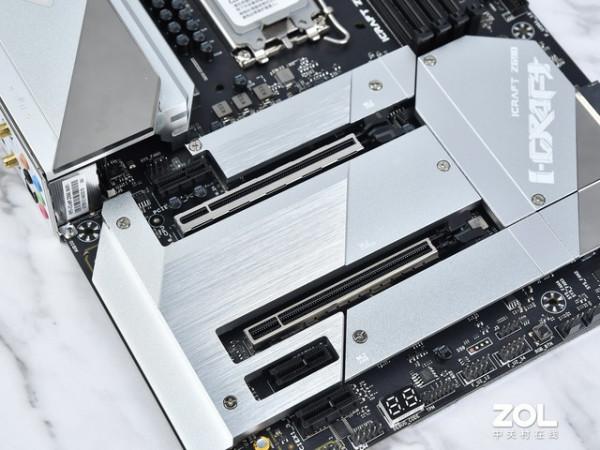

這款主機板有兩根PCIe x16長插槽，第一根插槽支援PCIe 5.0，採用SMT合金工藝強化了插槽，既增強訊號穩定性，又能防止插槽損壞。PCIe 5.0現在還沒消費級產品出現，不過有總比沒有強，未來遲早用得上。
顯示卡插槽

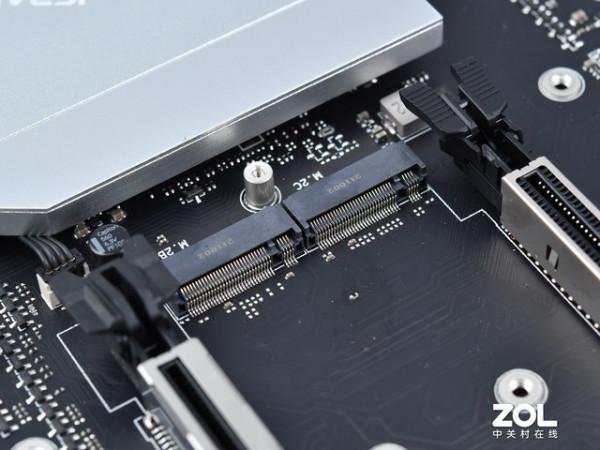

銘瑄 MS-iCraft Z690 WIFI主機板總共有4根M.2插槽，開啟金屬裝甲就能看到。這四根插槽全部支援PCIe 4.0，第一根靠近CPU的M.2插槽直連CPU，理論上效能最好，建議固態插在這根插槽。最後一個M.2插槽支援NVMe和SATA協議自動切換。
M.2插槽

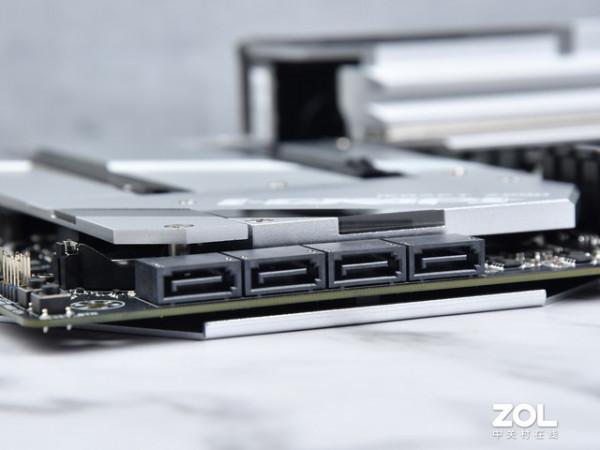

4個SATA介面。
SATA介面
跟大部分高階主機板一樣，銘瑄MS-iCraft Z690 WIFI主機板預裝了I/O背板，提供一個HDMI介面，一個DP介面，3個USB 3.2 Gen1介面，5個USB 3.2 Gen2 Type-A介面，一個USB3.2 Gen2 Type-C介面。此外剩下兩個2.5G網口，和一個Wi-Fi 6E AX211網絡卡天線介面以及5個音訊介面。
銘瑄還在I/O處準備了兩個快捷按鈕，一個是Cmos按鈕，用於快速重置BIOS，適合玩超頻的進階玩家，不用扣主機板電池就行重置BIOS。另一個按鈕是Flash BIOS按鈕，搭配旁邊的USB介面，能面CPU、記憶體升級BIOS，往後升級處理器而不更換主機板時，這個功能很方便。
02 銘瑄 MS-iCraft Z690 WIFI主機板用料
下面咱們看看銘瑄 MS-iCraft Z690 WIFI主機板的用料設計，首先來看下拆解全貌，因為是全覆蓋式裝甲，拆卸相對複雜。
銘瑄 MS-iCraft Z690 WIFI主機板

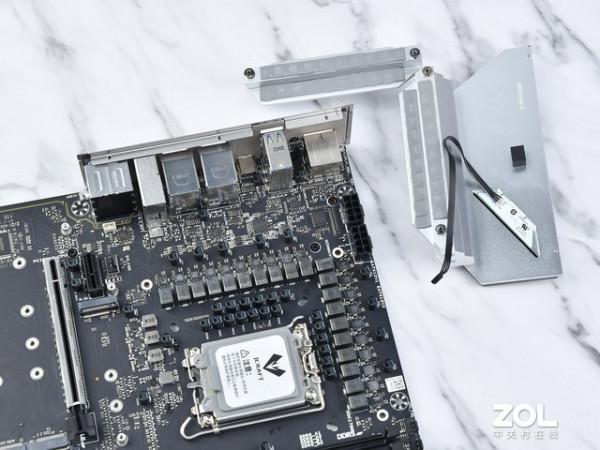

銘瑄 MS-iCraft Z690 WIFI主機板供電系統這次十分給力，採用19+1相供電設計，PWM控制器為RAA229131，Dr.Mos設計，型號為ISL99390，可單相輸出90A電流，核心總供電可達1710A，這輕鬆滿足12代旗艦酷睿i9-12900K的負載需求。
供電設計
ISL99390

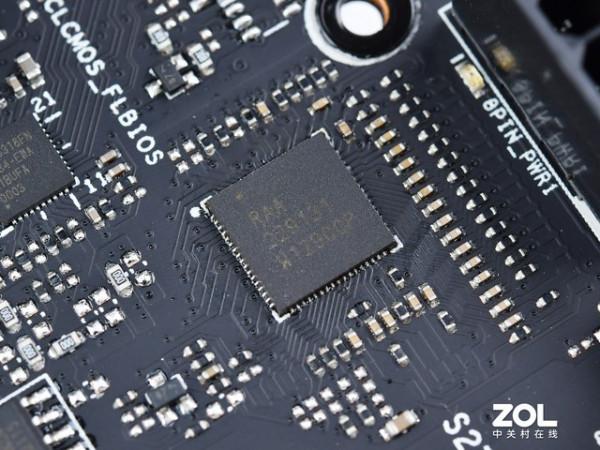

RAA229131
為了保證供電散熱穩定，這款主機板使用CNC工藝合金打造的超大金屬散熱鰭片覆蓋住了整個VRM供電區域，兩塊散熱裝甲之間由一根6mm鍍鎳熱管連線。
散熱裝甲
CPU供電介面採用雙8pin設計。
網絡卡晶片為RTL8125B，提供2.5G網路。
音效卡晶片為ALC 1200，REALTEK上代旗艦音效卡晶片，可提供7.1聲道音訊。

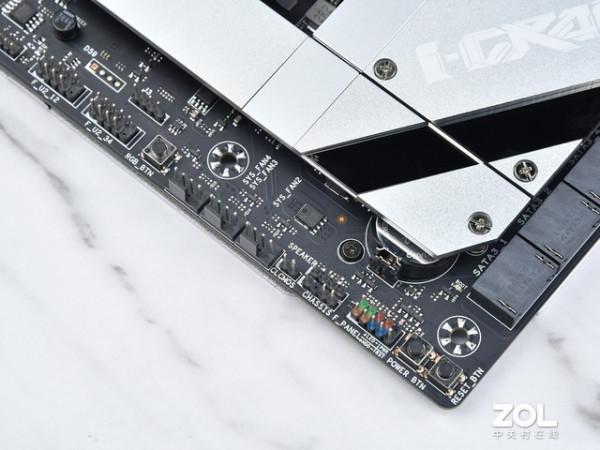

銘瑄 MS-iCraft Z690 WIFI跳線十分豐富，還提供了DIY快捷開啟和重啟按鈕。
底部跳線處搭載主機板80Code指示器，根據跳出的數字搭配說明書可快速排查出現的問題。
這一代的電競之心光效減少了一些，不過在散熱裝甲上依然支援Skylight RGB燈效，同時提供有2個ARGB燈針和1個RGB燈針，方便燈效調控。
配件方面。銘瑄 MS-iCraft Z690 WIFI主機板提供SATA線、說明書和Wi-Fi 6E AX211增強天線以及一個開放平臺裝機亞克力支架。
03 銘瑄 MS-iCraft Z690 WIFI主機板BIOS

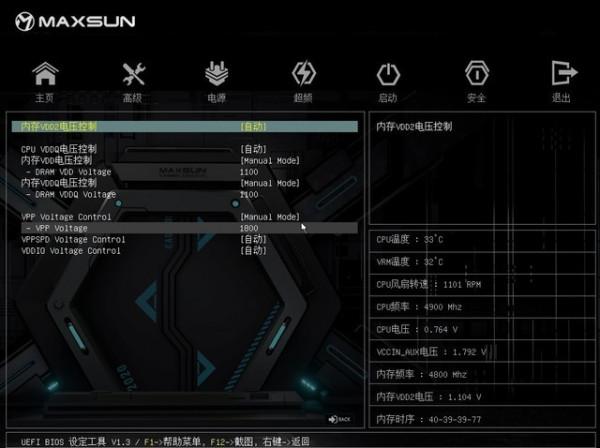

銘瑄主機板從前兩年開始就升級為了中文化圖形BIOS，如今已逐漸成熟，不見執行流暢，功能也相對全面，超頻進階設定一個不少。
超頻

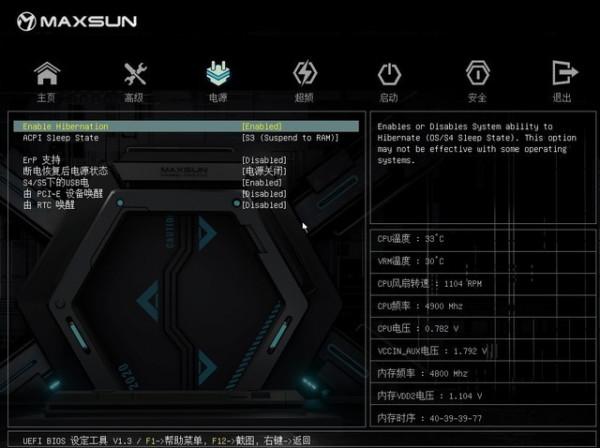

電源

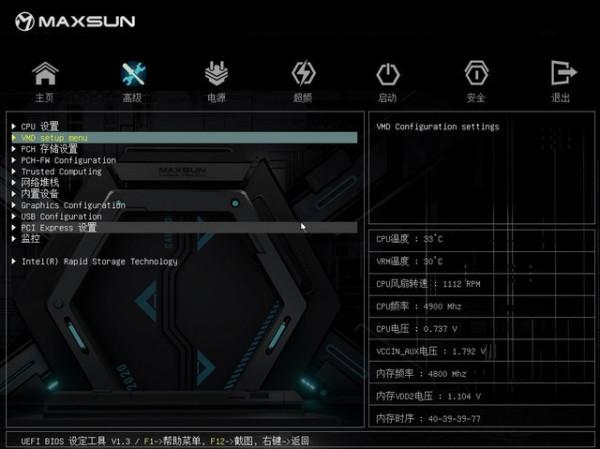

高階
電壓
銘瑄MS-iCraft Z690 WIFI主機板較為完善的BIOS設計，讓萌新小白都能輕鬆上手調節。
04 實戰測試
接下來咱們開始實戰測試，首先介紹一下測試平臺。
測試平臺

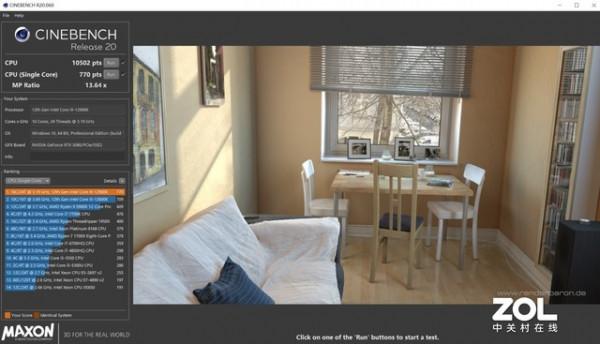

CINEBENCH R20：
首先來看一下CINEBENCH R20的測試成績。這項測試能夠測試處理器的多執行緒和單執行緒基準能力。
CINEBENCH R20
在CINEBENCH R20測試中，在銘瑄 MS-iCraft Z690 WIFI主機板上，酷睿i9-12900K搭配DDR5記憶體展現出了強大的實力，多執行緒和單執行緒成績都突破了消費級處理器新高，是目前最強力的消費級平臺組合。
3D Mark：
下面我們進行3D Mark的測試，測試的專案有Fire Strike和Time Spy。

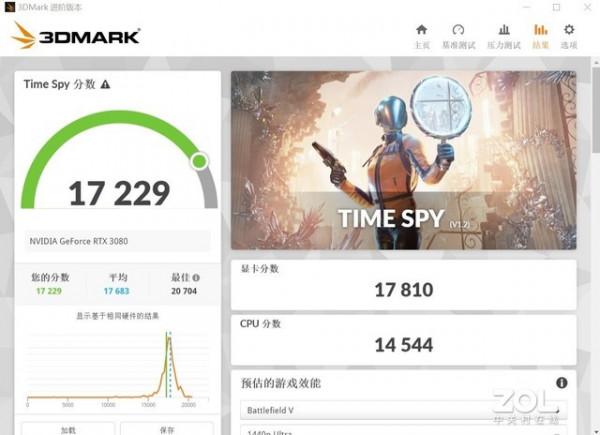

Time Spy

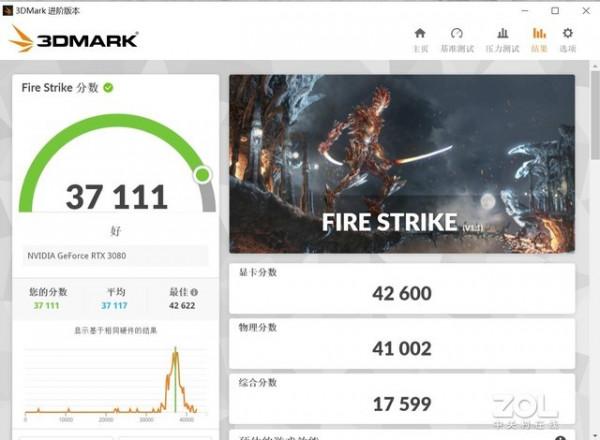

Fire Strike
這兩項測試主要考驗CPU和顯示卡，Fire Strike接Time Spy也發揮的沒什麼問題，接近平均水準。

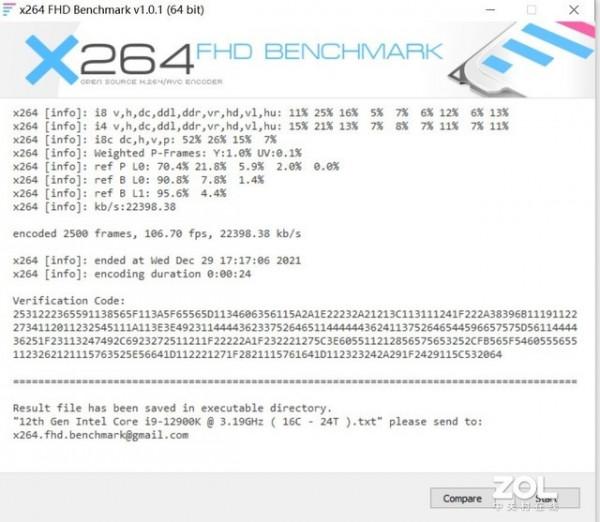

X264:
X264是一款影片解碼測試軟體，比較考驗CPU效能。
X264
這項測試中，酷睿i9-12900K同樣效能突破性高，作為一款生產力工具，這款處理器無疑會顯著提升效率。
遊戲測試：
遊戲測試我們選用了《孤島驚魂5》、《古墓麗影：暗影》、《刺客信條：奧德賽》這三款三A大作以及《CS：GO》這款網路遊戲，解析度使用2K，均使用BENCHMARK進行測試。

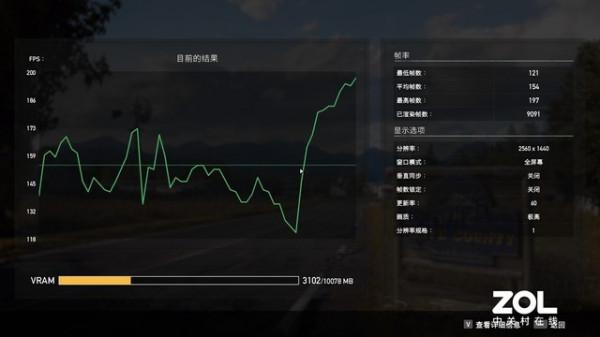

《孤島驚魂5》

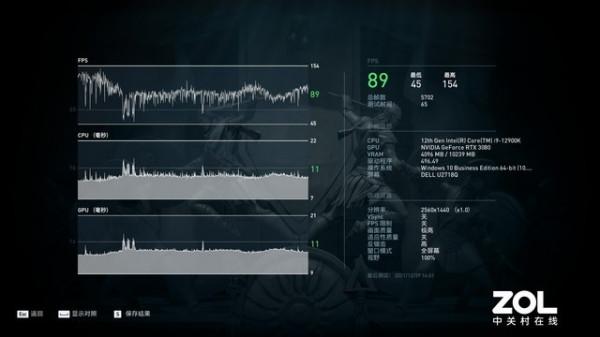

《刺客信條：奧德賽》
《古墓麗影：暗影》

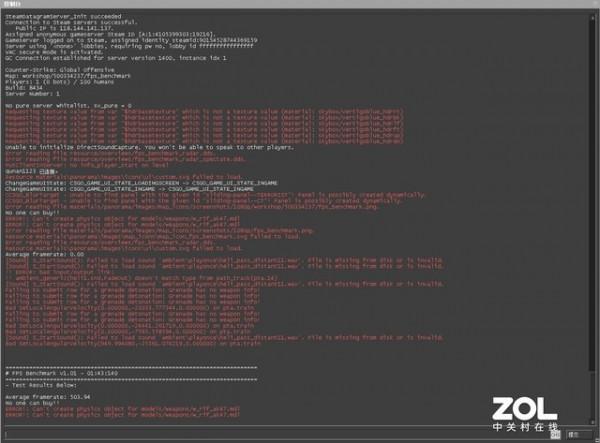

《CS：GO》
遊戲測試不用多說，酷睿i9-12900K+DDR5記憶體+RTX 30系顯示卡組成了目前最強的消費級遊戲平臺，銘瑄MS-iCraft Z690 WIFI主機板為打造這樣的平臺提供了基礎。
拷機測試：
最後我們使用AIDI64進行拷機測試，看看銘瑄MS-iCraft Z690 WIFI主機板抗壓能力如何。
拷機測試
經過了一個多小時的拷機測試，在銘瑄MS-iCraft Z690 WIFI主機板上，酷睿i9-12900K的溫度穩定在89℃，這個溫度表現非常不錯。因為我們使用了壓力最大的FPU單拷，一般正常使用很難達到FPU單拷這個級別的負載，如此高壓下，銘瑄MS-iCraft Z690 WIFI主機板沒有出現降頻、宕機等不良反應，也能讓酷睿i9-12900K溫度保持在健康水準。
05 幫主名不虛傳
幫主就是幫主，一出手就是乾貨，銘瑄 MS-iCraft Z690 WIFI的實力大家也見到了，這款主機板十分令人驚喜，產品素質過硬，CPU供電水準遠超同價位主機板，19+1相供電設計，能夠滿足旗艦酷睿i9-12900K的需求，同樣供電水平的主機板，基本都得3000元以上才能見到，而銘瑄MS-iCraft Z690 WIFI主機板比他們便宜了1千多元。
銘瑄 MS-iCraft Z690 WIFI主機板還支援DDR5記憶體，提供雙2.5G網絡卡，Wi-Fi 6E無線網絡卡，4個M.2插槽，PCIe 5.0C插槽，在網路和拓展上亦有出色的表現。而在素質出色的同時，銘瑄 MS-iCraft Z690 WIFI主機板也難能可貴延續幫主產品低價價效比特色，不忘初心，值得點贊。
銘瑄 MS-iCraft Z690 WIFI售價1699元，目前的行情來看DDR5記憶體價格短期不會回落，這款主機板卻能讓大家組 DDR5平臺時省下不少預算。
因為需要使用DDR5記憶體，比較適合搭配12代酷睿i7、酷睿i9級別的處理器使用，具體型號就要看各位的預算如何了，反正我們測試了旗艦酷睿i9-12900K搭配這款主機板實戰表現，銘瑄 MS-iCraft Z690 WIFI輕鬆拿捏，其他型號自然也不在話下。
