無線藍芽耳機目前在市場上深受大眾的喜愛,賣得非常火爆。無線藍芽耳機產品小、結構多,而且要求精度高,設計有一定的難度。那麼,無線藍芽耳機外殼模具如何設計?
解決方法:

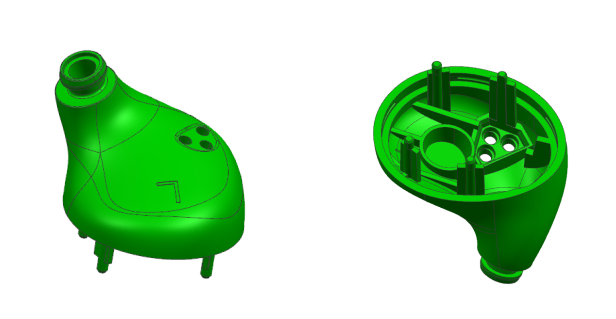

1、透過斜率分析可以看到,產品左右兩個方向都存在倒扣,倒扣膠位都出在前模。藍芽耳機外觀要求嚴格,左右兩側滑塊都要設計成前模隧道滑塊;產品頂部有一處斜孔,考慮模具空間有限,此處針應該設計成前模斜抽的形式,設計前模抽針要注意針的安裝與固定;在產品內部還存在一處倒扣,產品內部倒扣考慮設計成斜頂形式,如下圖所示:

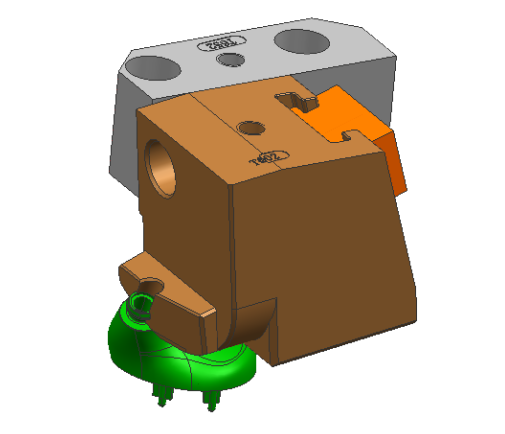

2、由於產品口部倒扣成圓形,左右兩邊的行位採用哈夫行位對包的形式,設計哈夫行位時要注意,藍芽耳機模具精度要求高,產品外觀要求嚴格,包這種滑塊要設計工藝螺絲孔,其主要目的是將滑塊鎖緊在前模,便於省夾線,結構如下圖所示:
3、藍芽耳機右邊的倒扣帶有一定的斜度,行位的出模方向要設計成與產品倒扣方向一致;由於受空間的限制,行位的T腳只壓一邊,設計斜滑塊時要注意,產品要求高,斜行位也要設計工藝螺絲,便於鎖緊滑塊省夾線,行位的驅動方式用T型槽驅動,結構如下圖所示:

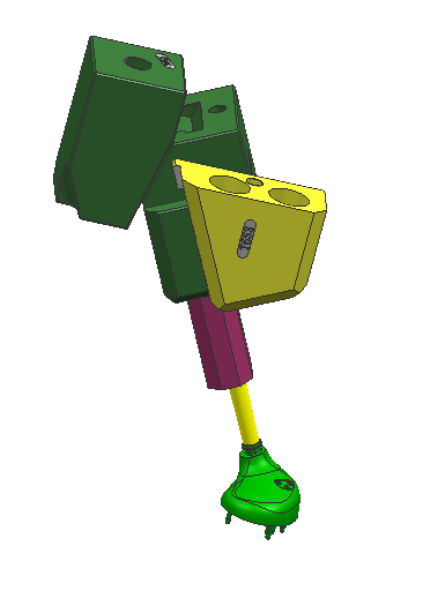

4、藍芽耳機產品頂部有一處斜孔,為了保證斜滑塊的強度,滑塊後面部分設計成方形,利用T型槽連線在行位座子上面,前模抽芯的動力來源主要是注塑機的開模力或者彈簧,由於受空間的限制,滑塊的限位設計在一個小T塊上面,設計這種抽芯要注意,滑塊抽芯完行程以後至少還要有三分之一留在行位座裡面,方便合模,保證結構合模不會產生危險。結構圖下圖所示:

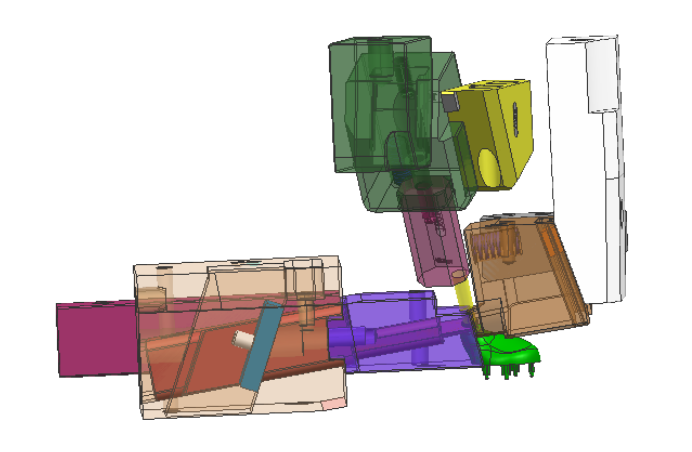

5、藍芽耳機運動原理:當模具開模時,利用注塑機的開模力,前模抽芯首先完成,同時前模的斜滑塊也同時完成抽芯的動作,接著前模斜滑塊也完成抽芯,由於前模大斜滑塊固定在大滑塊座上面,開模到一定程度後,跟著大滑塊一起運動,最後A板與B板就開模,頂出產品。前模整體的耳機結構如下圖所示:
