摩托羅拉經過了多年的沉寂，在被聯想收購後近幾年又開始活躍在電子消費市場。TWS耳機的快速發展，摩托羅拉也進行了佈局，並相繼推出了VERVE BUDS、MOTO BUDS等系列產品，形成了獨特的設計風格。
MOTO BUDS 120真無線耳機是摩托羅拉MOTO BUDS系列最新的一款產品，在外觀上充電盒和耳機都非常小巧輕便，耳機採用了符合人體工學的圓柱形入耳式設計，以及非常獨特的充電結構。功能配置上支援觸控操作和智慧語音助手、支援單雙耳模式使用，支援IPX6級防水，以及單次5小時整體15小時的續航時間。
此前我愛音訊網還拆解分析過Motorola摩托羅拉旗下MOTO BUDS CHARGE真無線藍芽耳機、Verve Buds 800真無線藍芽耳機、Verve Buds 500真無線藍芽耳機、Verve Buds 200真無線藍芽耳機和 Verve Ones+真無線藍芽耳機，下面再來看看這款產品的外觀設計及內部結構配置吧~
一、MOTO BUDS 120真無線耳機開箱
MOTO BUDS 120包裝盒延續了這一系列的包裝風格，採用了摺疊盒和深藍色背景。正面展示有產品外觀渲染圖，Motorola摩托羅拉品牌LOGO，產品名稱MOTO BUDS 120真無線耳機，以及藍芽標誌和USB-C充電標識。
包裝盒背面是模特佩戴產品的場景圖，以及採用了符合人體工學的耳塞設計，舒適貼合的產品特點。

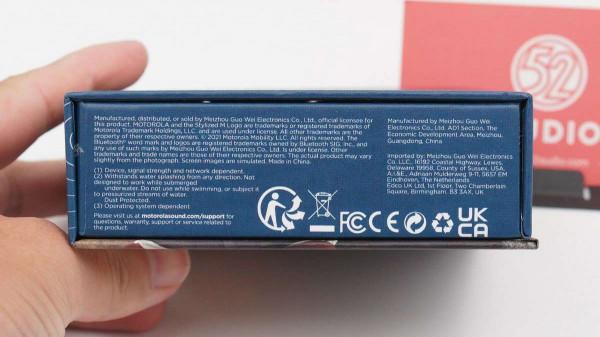

底部是產品商標和公司的部分資訊介紹。
側邊圖文展是有產品功能特點，包括15小時續航，IPX6防水、觸控操作、擴音通話、單聲道耳機模式，以及包裝內物品資訊和出廠條形碼。

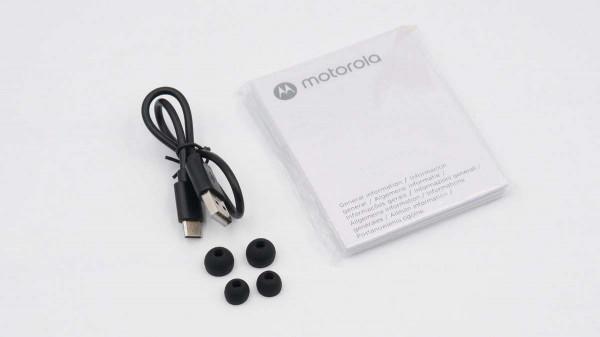

包裝盒內配件有充電線、兩幅不同尺寸的耳塞和產品說明書。

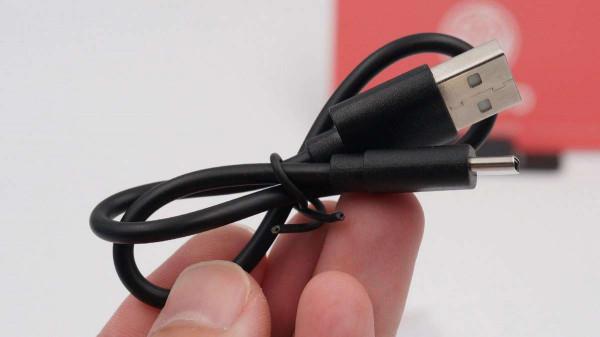

充電線為USB-A to USB Type-C介面。

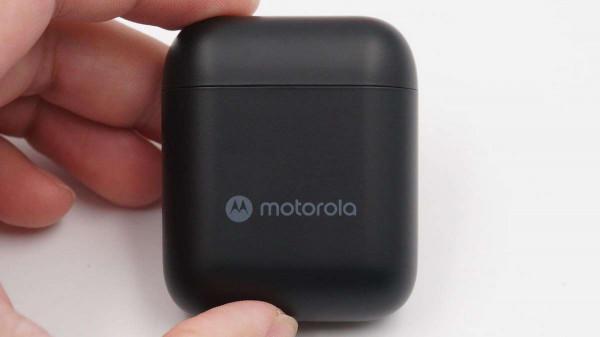

MOTO BUDS 120真無線耳機充電盒採用了立式的圓角方形設計，便於單手開合。正面設計有Motorola品牌LOGO。

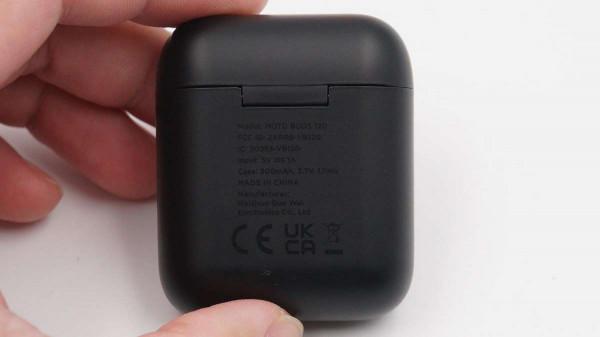

充電盒背面印製資訊有產品型號：MOTO BUDS 120，輸入：5V-1A，容量300mAh/1.1Wh，中國製造等。

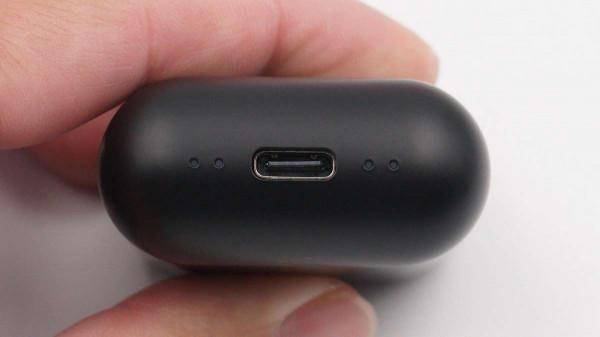

Type-C充電介面位於充電盒底部，並在左右兩側各設定2顆指示燈，用於更直觀的反饋充電盒電量剩餘狀態。

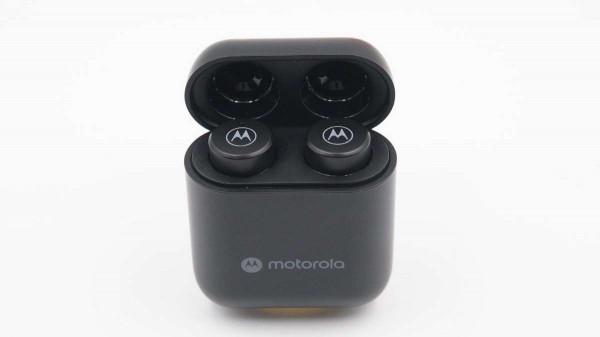

開啟充電盒，耳機與充電盒座艙非常契合，猶如插在了充電盒內。頂部凸出一定高度，以便於取出。

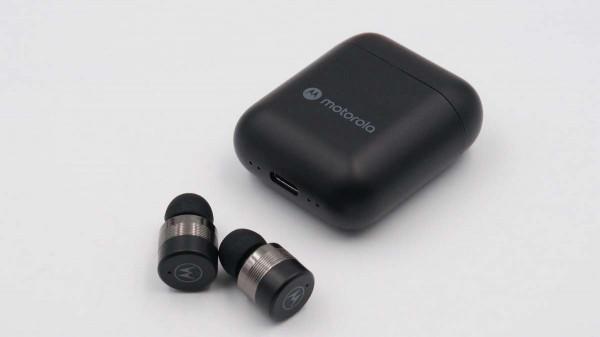

摩托羅拉 MOTO BUDS 120真無線耳機整體外觀一覽。
充電盒為耳機充電結構非常獨特，正負極上下分離。充電盒座艙底部中心位置有一顆金屬頂針（正極），直接連線到耳機出音嘴金屬蓋板。座艙頂部金屬環（負極）連線到耳機金屬機身，從而實現充電功能。
充電盒座艙金屬環特寫。

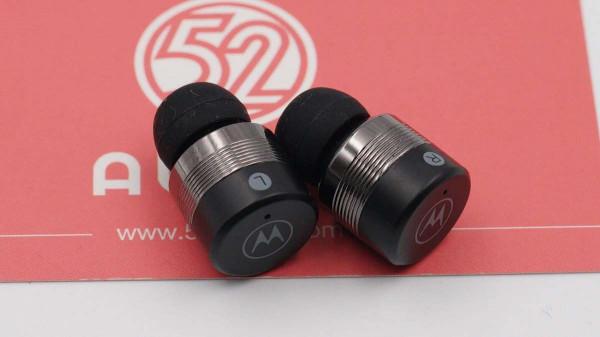

MOTO BUDS 120耳機整體外觀一覽，採用了非常規整的圓柱型設計。
耳機背部設計有Motorola品牌LOGO，以及一顆麥克風和指示燈共用的開孔。

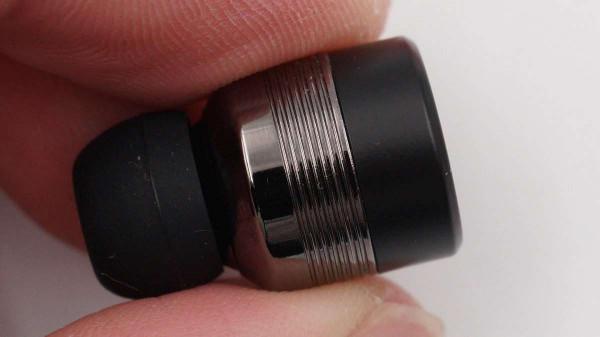

耳機機身由上下兩部分結構組成，採用了兩種材質結合，用以提升產品質感。
同時下方金屬機身還用於充電功能，避免了另外開孔。

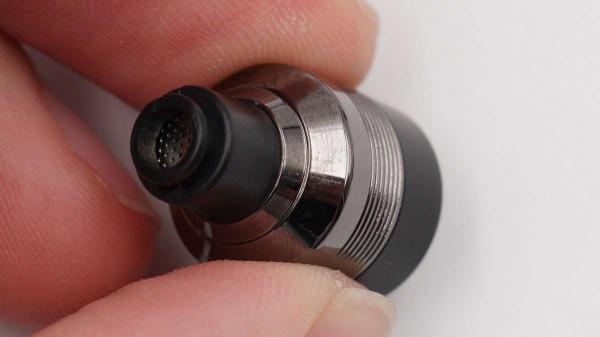

耳機出音嘴蓋板同樣採用了金屬材質，連線到座艙內充電頂針，為耳機充電。耳機整機沒有設計單獨的充電觸點，整體性非常好，可見設計下了很大功夫。
經我愛音訊網實測，Motorola摩托羅拉 MOTO BUDS 120真無線耳機整體重量約為39.0g，非常的小巧輕便。
充電盒重量約為29.7g。

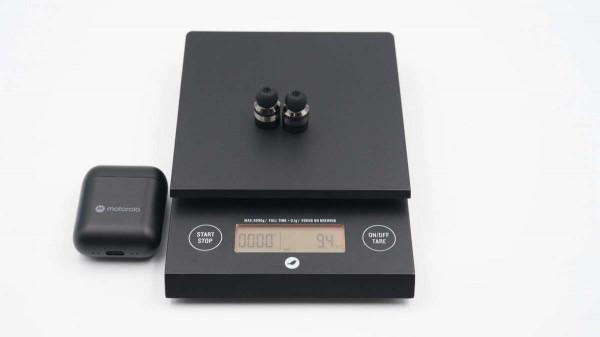

兩隻耳機重量約為9.4g。
我愛音訊網採用ChargerLAB POWER-Z KM001C行動式電源測試儀對摩托羅拉 MOTO BUDS 120真無線耳機進行有線充電測試，充電功率約為1.09W。
二、MOTO BUDS 120真無線耳機拆解
看完了MOTO BUDS 120獨特的外觀設計和充電結構，下面進入拆解部分，讓我們來詳細看看其內部電路設計和配置。
充電盒拆解

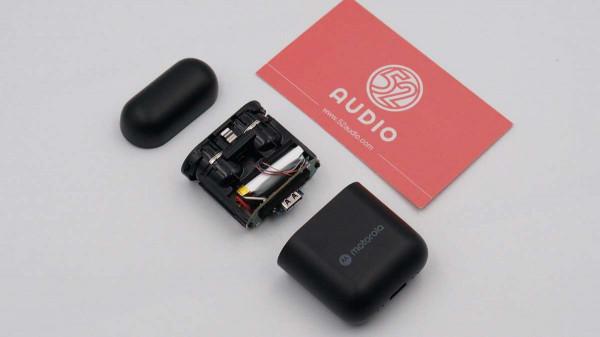

撬開充電盒座艙。
充電盒外殼底部特寫，四顆指示燈導光柱一體化設計。

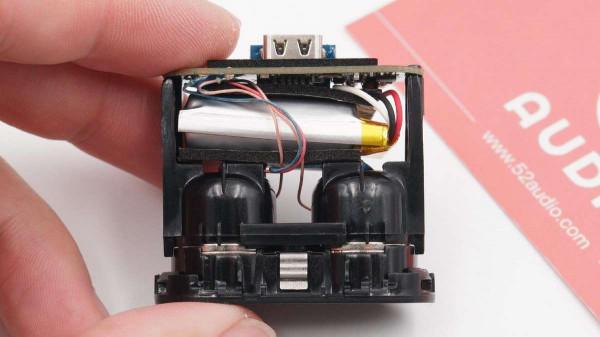

充電盒座艙一側結構一覽，電池位於座艙腹內，上下均透過海綿墊防護。

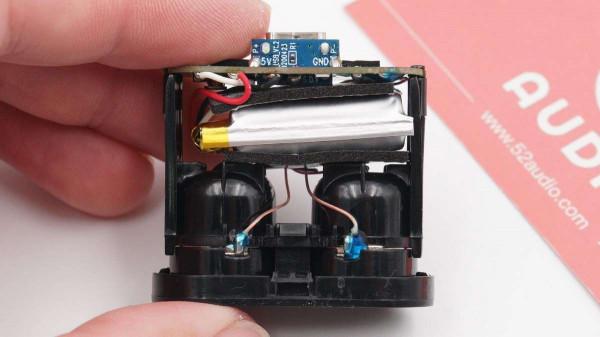

充電盒座艙另外一側結構一覽。

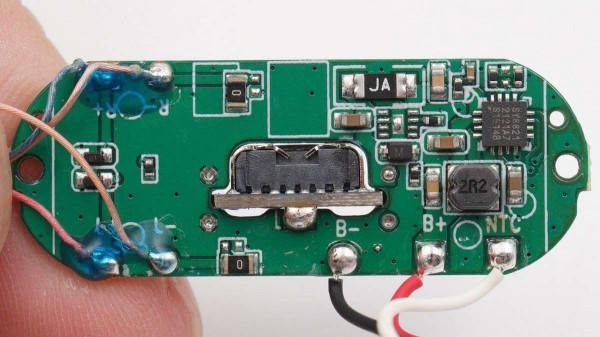

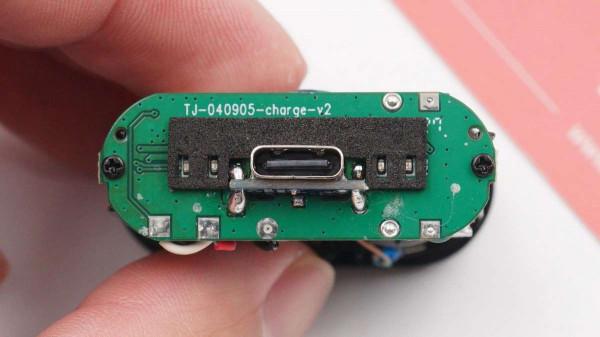

座艙底部固定有主機板，中間垂直焊接Type-C充電小板，兩側LED指示燈設定有防漏光黑色海綿。

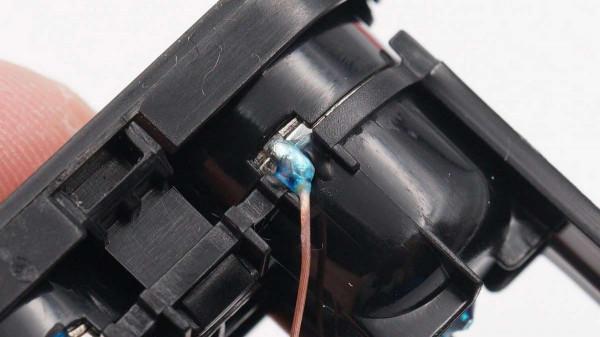

為耳機充電的負極金屬環透過獨立導線連線到主機板，導線焊點藍色膠水加固。

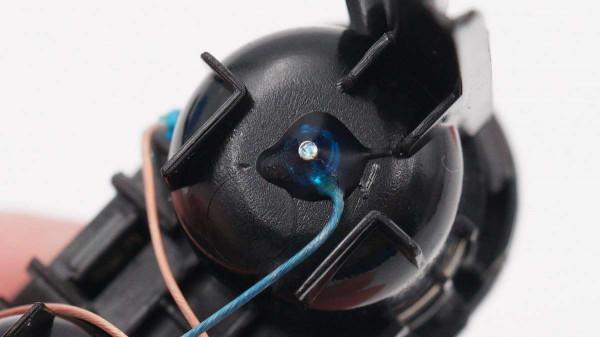

為耳機充電的負極頂針同樣透過獨立的導線連線到主機板，焊點膠水加固防護。

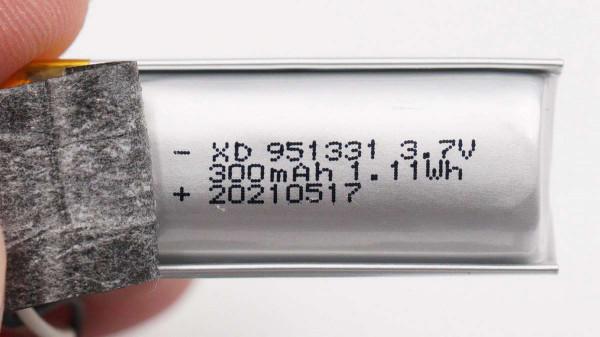

充電盒內軟包鋰離子電池型號XD951331，額定電壓3.7V，額定容量：300mAh/1.11Wh，出廠日期2021年5月17日。

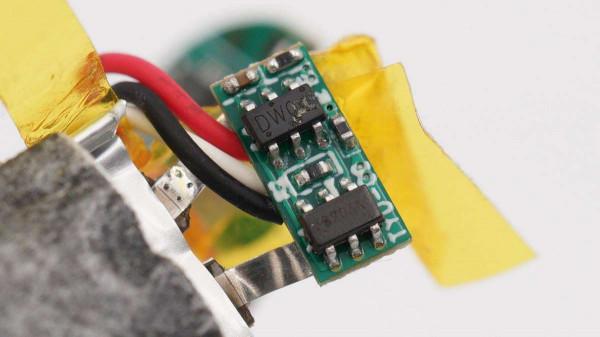

電池配備有電路保護板，負責電池的過充、過放、過流、過壓、短路等保護功能。
Type-C電源輸入小板沉板焊接，降低主機板厚度。
LED指示燈特色，黑色海綿包裹防止漏光。
電源輸入埠自恢復保險絲。
電源輸入小板背面特寫。

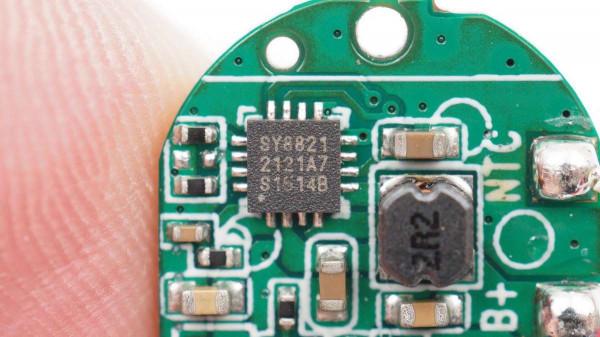

TPS思遠半導體SY8821藍芽耳機充電SoC，內部整合充電模組和放電模組。充電電流外部可以調節；放電模組整合兩路輸出限流開關，提供了獨立的負載存在檢測和負載插入檢測，同時支援輸出電流檢測。晶片整合NTC保護功能，更安全的對電池進行充放電。
SY8821能夠匹配所有藍芽主控對電源特性的要求，5V常開及掉電壓模式可選，常輸出功耗低至3uA，1~4燈靈活配置，無需定製料號，按鍵、Hall控制可選，無需外部MCU，單晶片即可實現TWS充電倉應用設計，大大降低備貨的風險。在當前半導體供應緊缺的現實情況下，SY8821是保證交付的優選產品。思遠半導體全線充電倉解決方案都透過IEC62368認證要求，降低客戶過認證風險。
據我愛音訊網拆解了解到，思遠半導體的電源管理晶片目前已被Marshall、聲闊、JBL 、奮達、倍思、OPPO、小米、百度、萬魔、233621、傳音、魔宴、創新科技、一加等眾多知名品牌採用。
TPS思遠半導體SY8821詳細資料圖。
耳機拆解

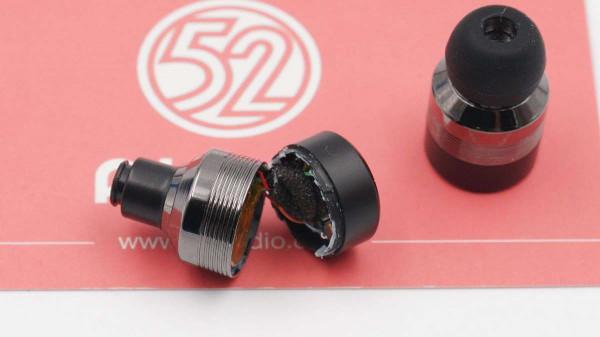

進入耳機拆解，沿合模線加熱撬開耳機腔體。
前腔內可以看到採用了鋼殼扣式電池。

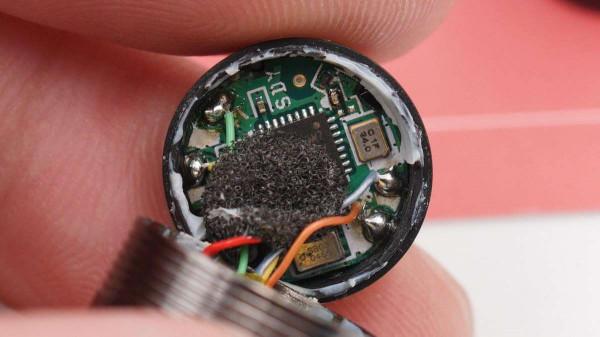

後腔內是主機板單元，主機板上有泡棉覆蓋與電池隔離。

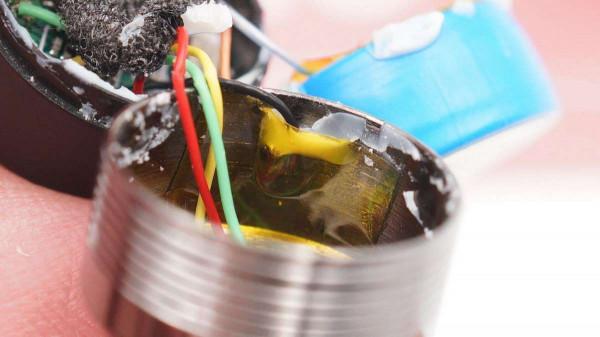

取出電池，金屬殼體內側焊接有導線連線到主機板供電。

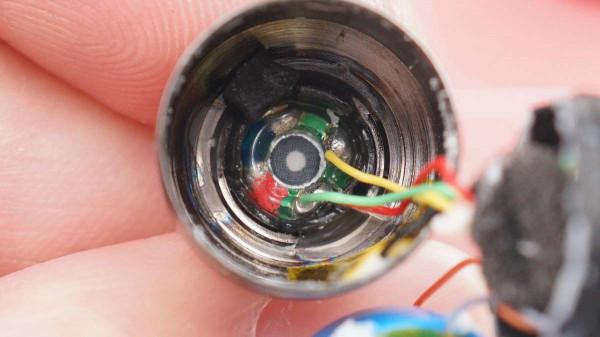

揚聲器位於前腔底部，透過大量膠水固定。為耳機充電的正極導線穿過揚聲器連線到出音嘴金屬網罩。
經我愛音訊網實測，揚聲器單元尺寸約為6mm。

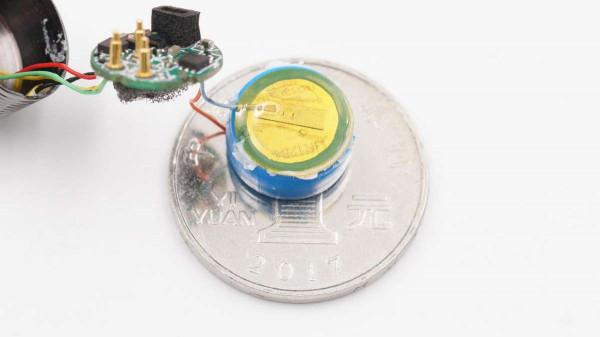

耳機內部鋼殼扣式電池與一元硬幣大小對比。
鋼殼扣式電池型號RC13E20A。

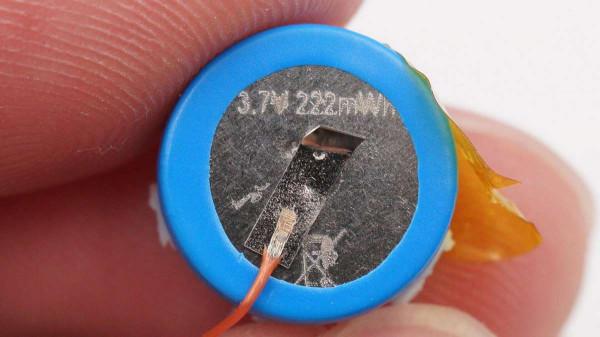

電池額定電壓3.7V，額定容量：222mWh。
耳機內主機板單元與一元硬幣大小對比。

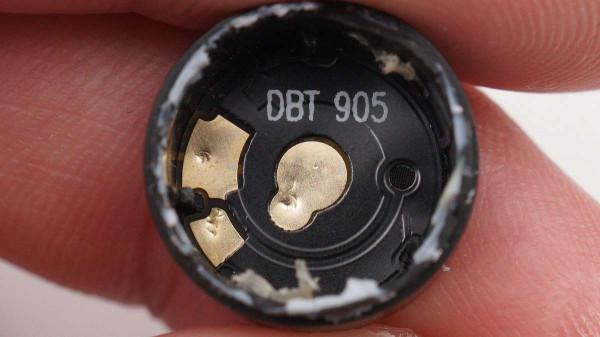

後腔壁上貼有觸控感測器和藍芽天線，透過金屬觸點連線到主機板。
主機板一側電路一覽。

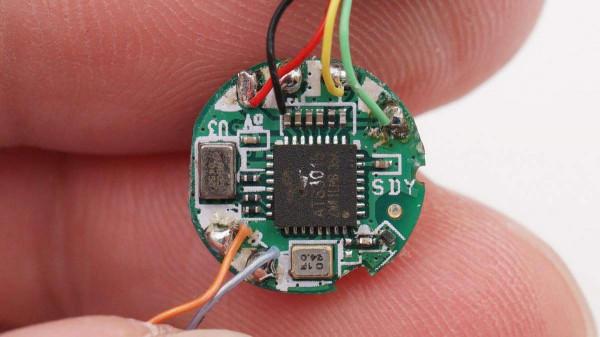

主機板另外一側電路一覽。

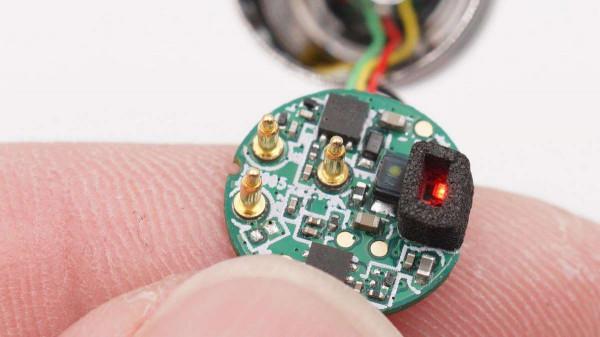

主機板上三顆pogo pin聯結器，用於連線觸控感測器和藍芽天線。

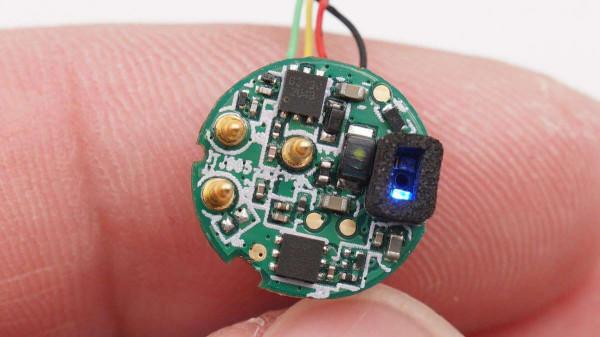

主機板上設定有兩顆不同顏色LED指示燈，用於反饋藍芽配對狀態，四周設定有黑色泡棉防止漏光。

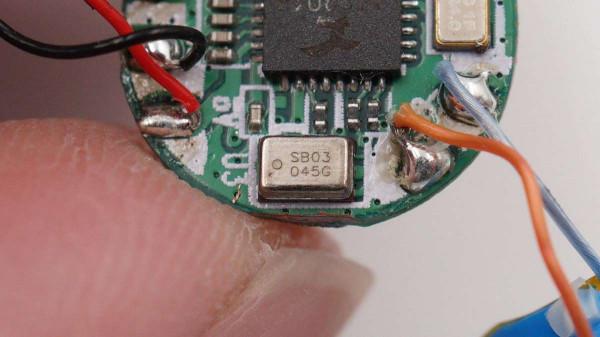

鐳雕SB03 045G的MEMS矽麥，用於耳機語音通話拾音的。
Xysemi蘇州賽芯電子科技股份有限公司XB6096IS一體化鋰電池保護IC，具有電池應用中所需的所有保護功能，包括過充電、過放電、過電流和負載短路保護等。

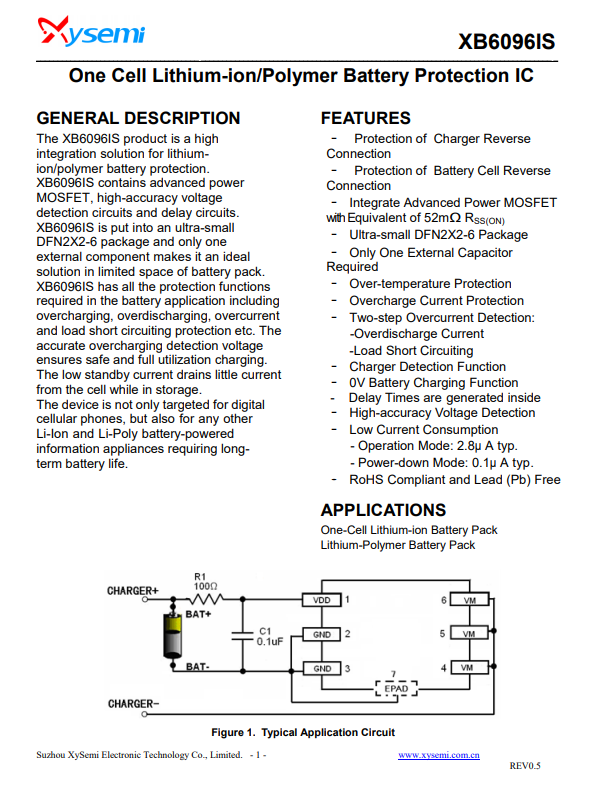

Xysemi蘇州賽芯電子科技股份有限公司XB6096IS詳細資料圖。
EShine光華芯CT8323 帶LDO的單鍵觸控檢測IC，用於觸控操作功能。
Actions炬芯科技 ATS3015 藍芽音訊SoC，具有高效能、低功耗、低成本等特點。核心採用RISC32 精簡指令集結構，內建大容量儲存空間以滿足不同的藍芽應用。支援藍芽5.3雙模，支援藍芽音訊播放，同時載入音效，支援藍芽擴音通話，回聲消除和降噪演算法。
我愛音訊網拆解了解到，目前已有小度智慧真無線耳機S1、倍思AirNora真無線藍芽耳機、喜馬拉雅 小雅AI真無線耳機、瘋米W1真無線耳機青春版、網易雲音樂 氧氣真無線耳機LITE版、足球/籃球造型真無線藍芽耳機、公牛TWS純音耳機等產品大量採用了炬芯科技的藍芽音訊主控晶片。

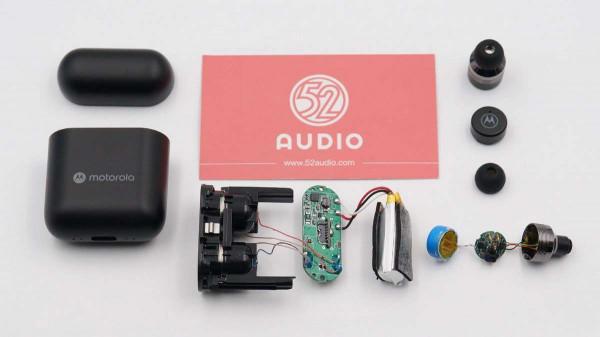

Motorola摩托羅拉 MOTO BUDS 120真無線耳機拆解全家福。
三、我愛音訊網總結
摩托羅拉 MOTO BUDS 120真無線耳機在外觀設計上無論是充電盒還是耳機都非常的小巧輕便，耳機採用了圓柱型設計，佩戴於耳道貼合，也較為舒適。兩種不同材質的搭配，有效提升了產品的質感，加上Motorola經典品牌LOGO，具有很高的辨識度。而最為獨特的當屬為耳機充電的方式。
內部電路方面，充電盒內建了300mAh鋰離子軟包電池，配備有電路保護板。採用了Type-C介面輸入電源，由思遠半導體SY8821藍芽耳機充電SoC為內建電池充電，以及放電為耳機充電。充電電流外部可以調節，放電模組支援獨立的負載存在檢測和負載插入檢測，同時支援輸出電流檢測。
耳機內部採用了6mm的動圈單元，60mAh鋼殼扣式電池，由賽芯電子XB6096IS一體化鋰電池保護IC，負責電池的過充過放過流和負載短路等保護；主控晶片為炬芯科技 ATS3015 藍芽音訊SoC，採用RISC32 精簡指令集結構，支援藍芽5.3雙模，支援藍芽擴音通話，回聲消除和降噪演算法，為耳機各項功能提供支援；還採用了光華芯CT8323觸控檢測IC，用於觸控操作功能。
