「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

加群請私信:“加群”

作者 朱峻,授權釋出,機電人脈編輯

上期分享:【微分享】你不得不懂的住宅精裝修機電知識之電氣專業

精裝修給排水專業應知曉規範知識

給排水專業十大關注點

  • 給排水材料
  • 牆體剔槽
  • 管道試壓
  • 管槽補槽
  • 明敷配管
  • 熱水管保溫
  • 排水試驗

#1給排水材料

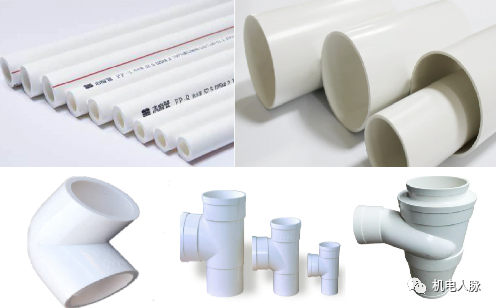

給排水材料可以概括為三類:

  1. 冷熱水管
  2. 排水管
  3. 配件輔材

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

1、冷熱水材料

根據CB/T18742.2—2017 冷熱水用聚丙烯管道系統

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

PPR管規格S5系列:1.25兆帕(12.5公斤)

PPR管規格S4系列:1.6兆帕(16公斤)

PPR管規格S3.2系列:2.0兆帕(20公斤)

PPR管規格S2.5系列:2.5兆帕(25公斤)

因此選用冷水S5,熱水S3.2。

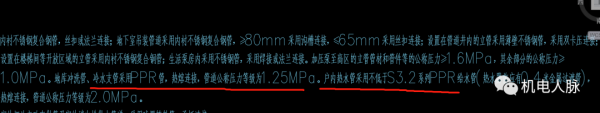

本專案設計說明中要求冷水管道1.25MPa,熱水管2.0MPa。

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

管材壁厚要求見GB18742.2-2017下表:

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

規格壁厚S5S3.2DN20mm2.02.8DN25mm2.33.5

2、排水材料

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

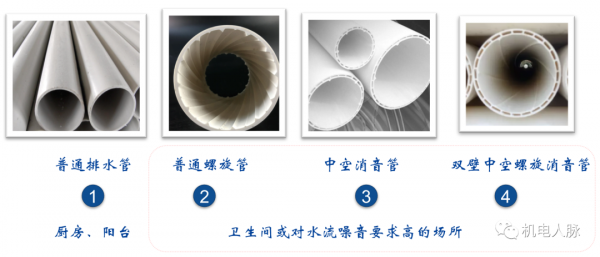

陽臺、廚房採用普通排水管,衛生間或對水流噪音要求高的場所則選用普通螺旋管、中空消音管以及雙壁中空螺旋消音管。

送樣材料要求則根據GB/T5836.1—2006 建築排水用硬聚氯乙烯(PVC—U)管材

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

壁厚要求

規格單位厚度DN100mm3.2DN150mm4

雨水管選用4mm厚度

#2牆體剔槽

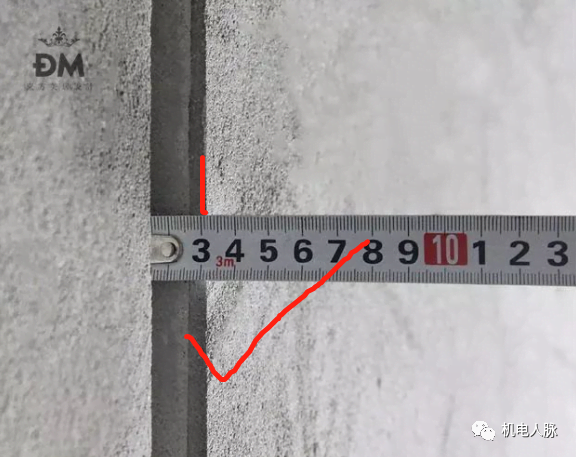

剔槽深度要求

1、牆體面層厚度大於等於15mm,剔槽深度=線管管徑D

2、牆體面層厚度小於15mm,剔槽深度=線管管徑1.5D

考慮管道固定卡不深入抹灰層,深度1.5D

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

剔槽寬度要求

單根管:寬度10mm+D+10mm

保證管間左右10mm空隙滿足補槽空間

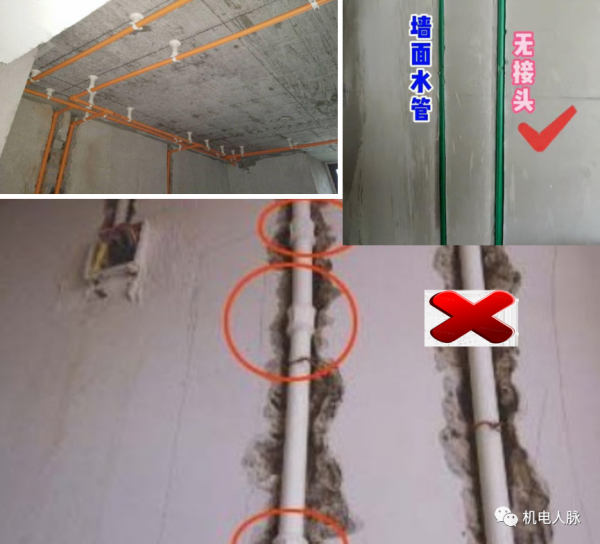

注:牆面PPR不設接頭

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

混凝土牆面壓槽

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

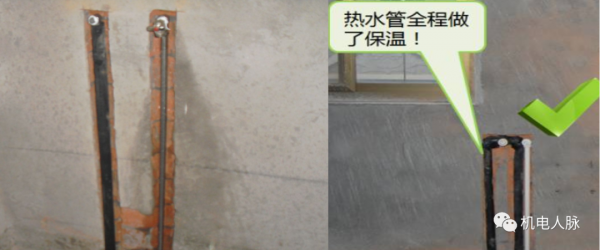

熱水管

熱水管需保溫、剔槽寬度、深度加大

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

絕大數專案熱水管保溫只是在明敷管道保溫,暗敷管道無保溫

#3管道試壓

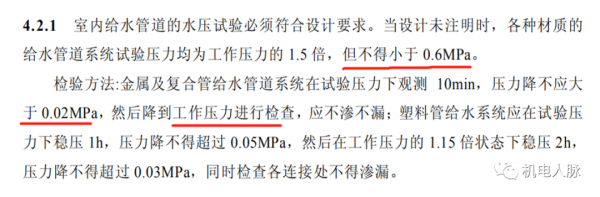

根據GB50242—2002 建築給水排水及採暖工程施工質量驗收規範

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

2次試壓:補槽前與補槽後均試壓

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

#4牆體補槽

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

剔槽寬、深度不足,會造成補槽不便。

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

#5明敷配管

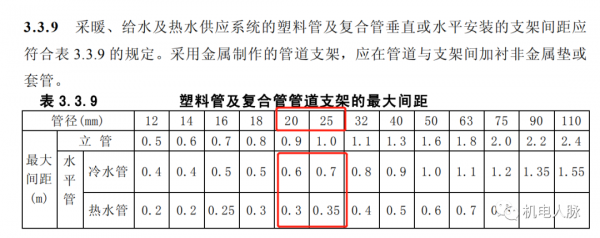

管道支架最大間距根據GB50242—2002 建築給水排水及採暖工程施工質量驗收規範

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

給水管道敷設走天不走地

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

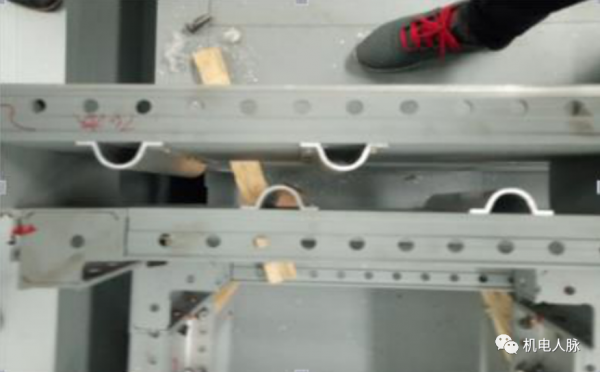

熱水管支架間距要更密,採用專業支吊架

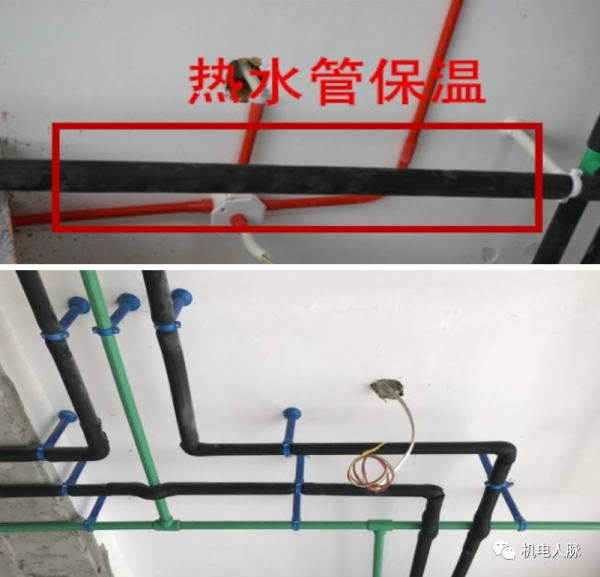

#6熱水管保溫

保溫材料:橡塑

燃燒效能:BI級

厚度:16mm

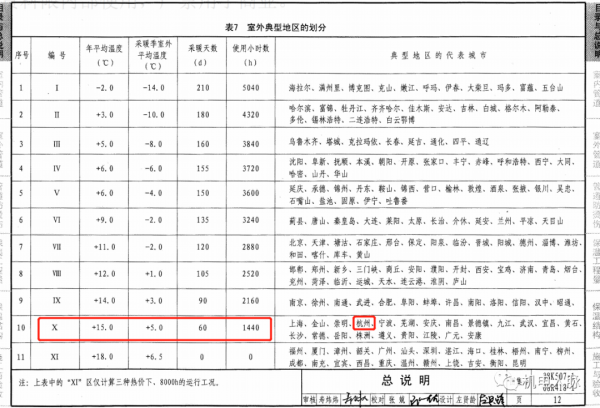

保溫要求根據圖集08K507-1/08R418-1

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

現場示例#7排水試驗通球試驗

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

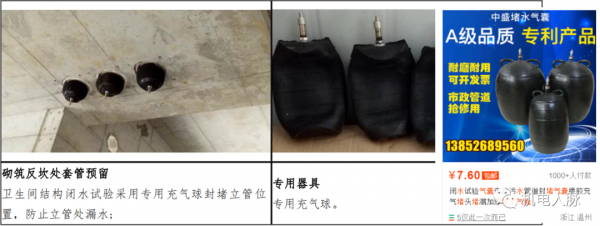

灌水試驗

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業

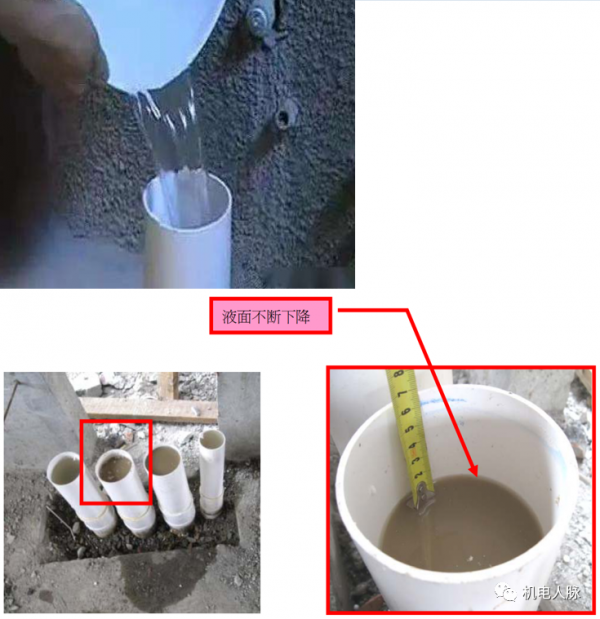

排水灌水試驗

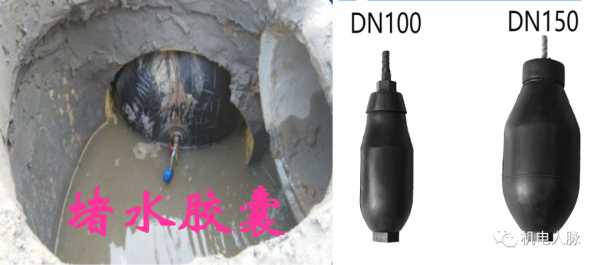

堵水氣囊

「微分享」你不得不懂的住宅精裝修機電知識之給排水專業
