前段時間，應制冷百家網粉絲的需求，有償給粉絲會員做了一套家用除溼機的設計，今天給大家簡單分享下：
一、原理介紹：

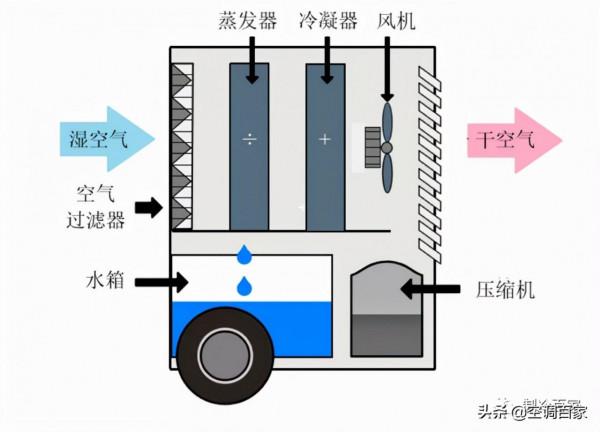

家用小型除溼機，一般採用的是冷凍除溼原理，冷凍除溼類的代表為冷凍除溼機，現有的冷凍除溼機結構如圖：
主要部件為：壓縮機、冷凝器、蒸發器、毛細管、風機、風道外殼等。溼空氣進入除溼機後，在蒸發器中冷卻至露點溫度以下，並凝結出液態水，實現對空氣的除溼，接著空氣經過冷凝器加熱後返回室內。其中調節經過冷凝器空氣的比例，可以在保證除溼功能的基礎上調節返回室內空氣的溫度。
冷凍除溼法的優點顯而易見，根據製冷系統的大小，可以適應不同場合的
除溼需求。從家庭、辦公室等小空間，到工廠、貨倉等大空間，冷凍除溼都能
適用。同時冷凍除溼法還有除溼快速、結構簡單、能源利用率高等優點。其缺
點主要是製冷系統的共有缺點，最突出的是不能應用於低露點的除溼場合，並且在部分工況下能耗較高等。此外冷凍除溼法會產生額外的熱量，當冷凍除溼機在室內時,會使室內溫度升高。
二、小型除溼機制冷系統設計：
01、壓縮機與熱力計算：
需要設計一套1HP的小型除溼機，我們選擇海立的1HP壓縮機，引數如下：
工況執行條件：
我們按照該工況條件，進行製冷系統的熱力計算：
透過以上的計算，我們能夠得到製冷劑流量、冷凝器熱負荷，幹度、管徑等引數，為後續的設計提供基礎的引數。
02、兩器的設計：
我們採用翅片式換熱器，方法是先用Excel進行初步計算，然後輸入到Coildesigner或者EVAP-COND軟體進行模擬和計算，驗證我們的設計結果。
以下為Excel的初步設計：

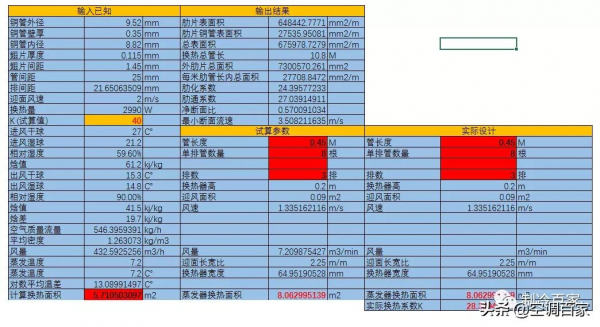

蒸發器設計引數：
冷凝器設計引數：
把計算結果引數輸入到Coildesigner去，進行計算和模擬。
蒸發器模擬計算結果:
Excel理論計算出來的製冷量為2.7KW，我們設計的翅片式蒸發器為2.85KW，滿足設計需求。

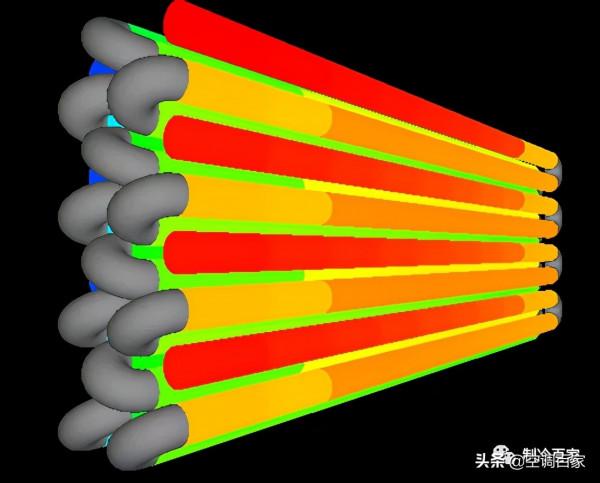

管道模擬圖：

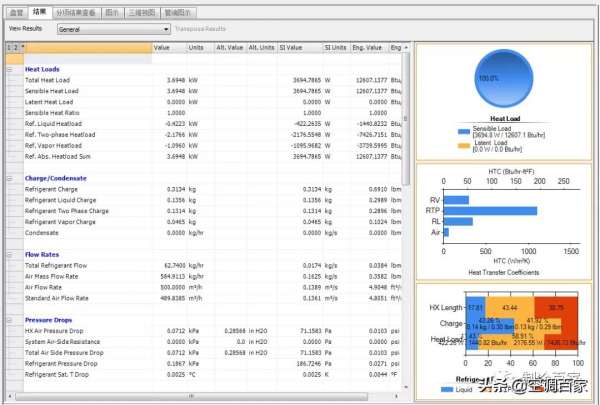

冷凝器模擬計算結果:
Excel理論計算出來的製冷量為3.55KW，我們設計的翅片式蒸發器為3.69KW，滿足設計需求。

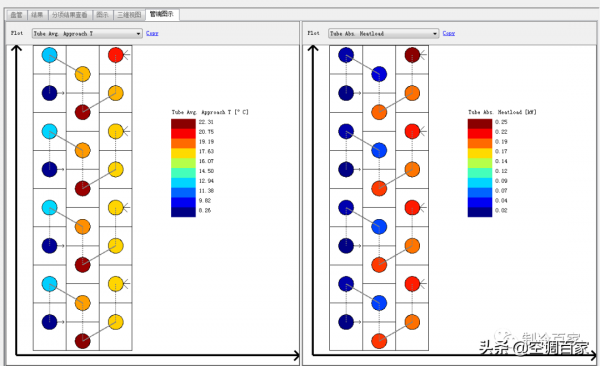

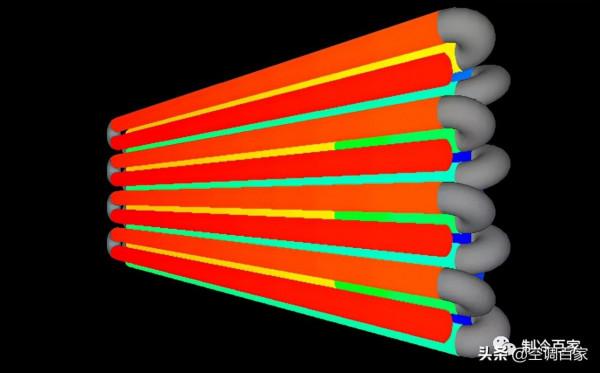

管道模擬圖：
03、其他的設計：
我們可以選擇電子膨脹閥或者毛細管作為節流機構，本專案我們採用毛細管，我們採用《小型製冷裝置毛細管計算》的小程式：
透過該小程式，直接計算出毛細管的長度：
建議採用內徑1.4mm，長度約780mm的毛細管規格。

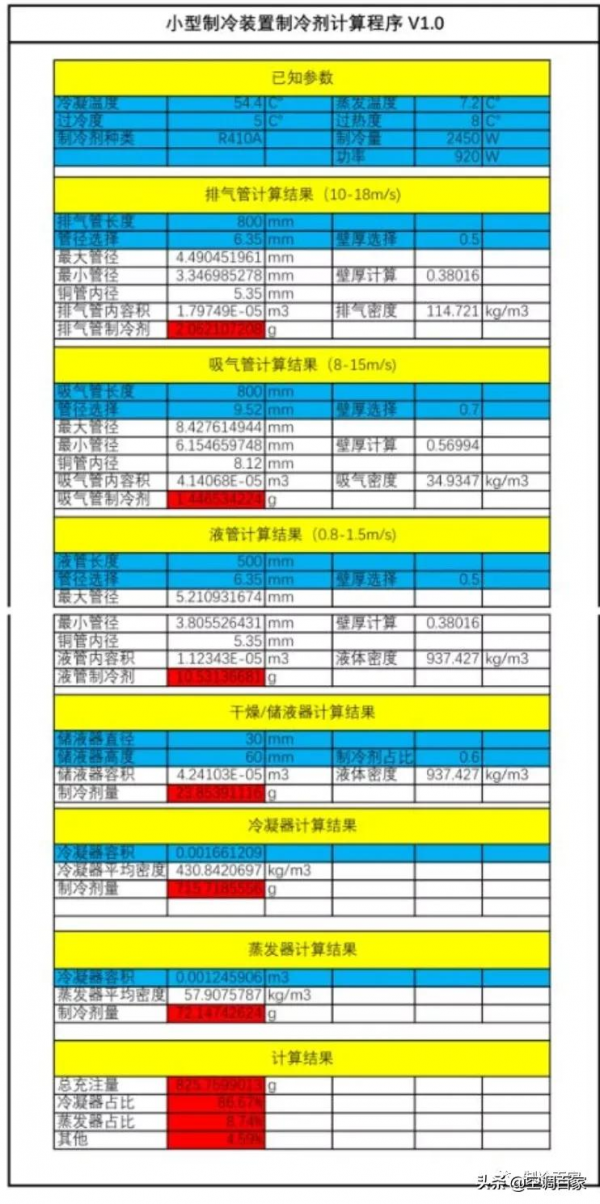

關於充注多少製冷劑，我們可以採用《小型製冷裝置充注量計算小程式》：
輸入相關引數，得到計算結果;
最後的計算結果：製冷劑充注量為820g左右。
三、小型除溼機結構設計與3D模型：

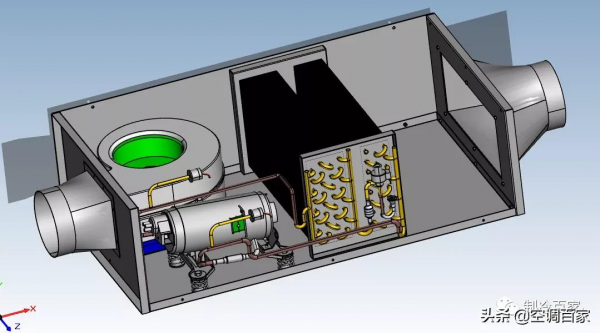

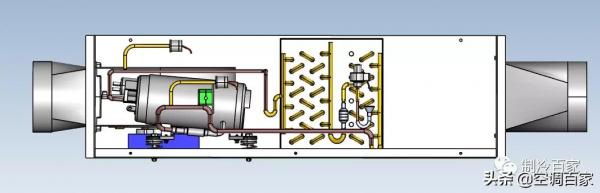

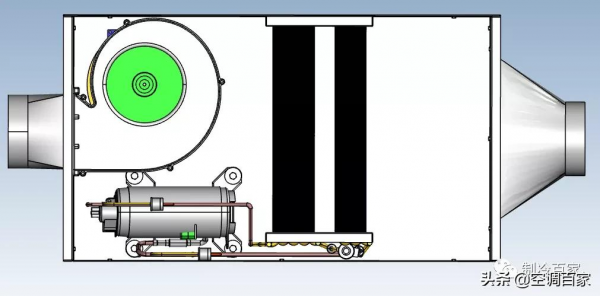

我們特地為本設計繪製了3D模型，效果如下：
