（理解和翻譯不當之處，懇請各位領導、老師、前輩、同行批評指正）
點選文末閱讀原文可獲得原文連結
https://onlinelibrary.wiley.com/doi/epdf/10.1002/aenm.202101823
理想情況下，太陽能電池中的電荷載流子壽命由吸光層中自由載流子的輻射覆合主導，這是一個二級過程。然而，現實中的q器件在吸收層的主體、介面或其他功能層內遭受嚴重的非輻射覆合。在這裡，作者使用時間分辨光吸收光譜和光電技術，直接在 效率大於20%pin 型混合鹵化物鈣鈦礦太陽能電池中探測光生電荷載流子的動力學。完整器件中的電荷載流子動力學行為與一階、二階和三階複合過程的疊加完全一致，沒有非整數階混合路徑。在太陽光照下，所研究的太陽能電池中的複合主要透過壽命為 250 ns 的非輻射一階複合進行，這與二階自由電荷複合並存，後者主要是（如果不是完全s是的話）輻射覆合。瞬態實驗的結果被進一步用來成功解釋在一系列的光照強度範圍內的穩態太陽能電池特性。得出的結論是，將載流子壽命提高到 > 3 µs 將使鈣鈦礦器件進入輻射主導狀態，其效能將受益於光子回收。

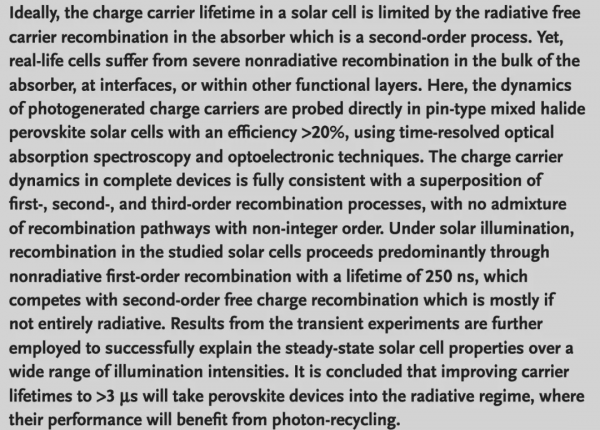

【摘要截圖】
【精選一圖】

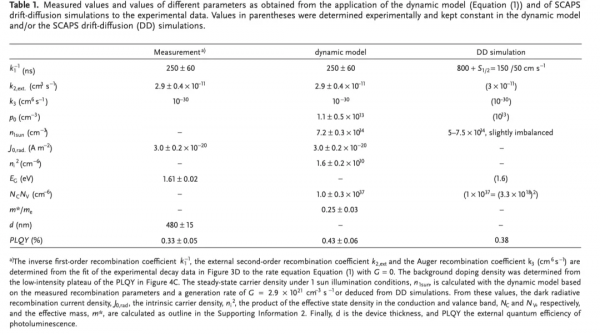

【精選一表】
