門套拆圖

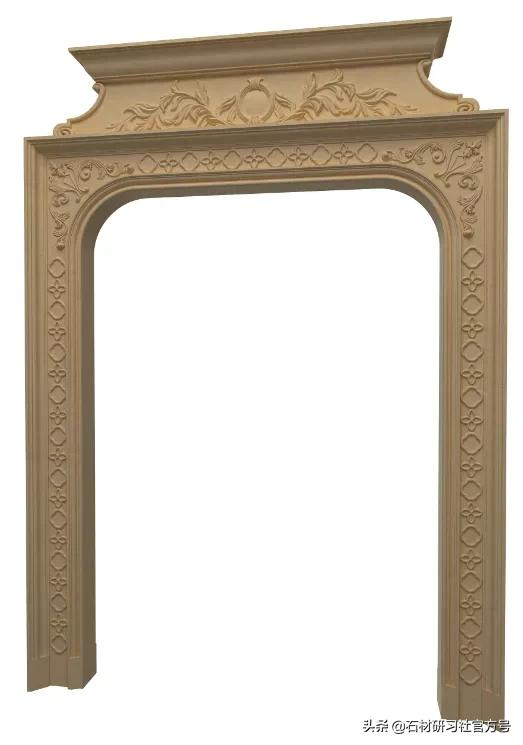

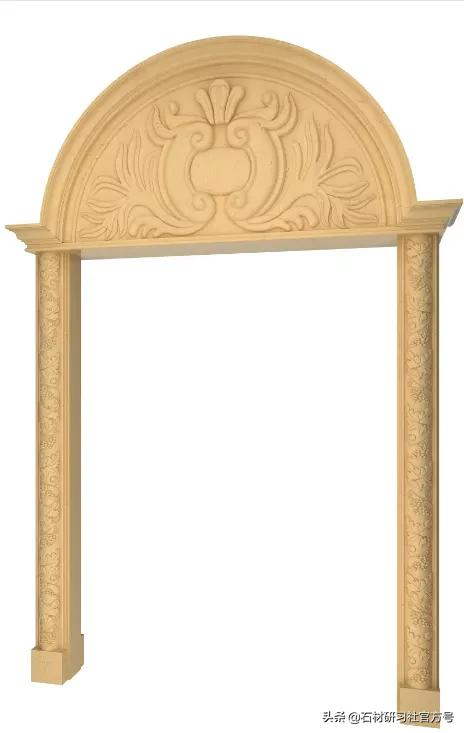

門套是石材加工中非常常見的產品，也是石材產品拆圖中常遇到的。門套拆圖與牆面線條拆圖原理基本相同，但也有差別。
3.7.1門套的構成
門套由門套腳座、門楣（門套中間部分）、門框線條、門頭、門套側板構成。
3.7.2門套拆圖要素
1.製作門套的材料
製作門套的材料名稱、紋理方向。
2.圖
門套立面拼接圖、線條造型大樣圖、側板磨邊圖、門套側板拼接圖、門套剖面圖、門套平面圖；
門套線條為彎位線條時，彎位部分的分件圖、弧板的分件圖；
門頭造型的三檢視；
門套腳座圖；
門套切角圖；
門套的總裝圖；
3.尺寸
門套總裝圖的尺寸；
各部件的尺寸及各部件的安裝尺寸；
門套線條的切角角度及切角後的線條內尺寸；
彎位線條的半徑、弦長、弧長、截面寬度尺寸；
與彎位線條相拼接的圓弧板尺寸；
4.雕刻圖
有雕刻的門套，必須有清晰的雕刻圖或彩色圖片。雕刻圖的表面註明表面形式。
3.7.3門套拆圖注意事項
材料必須標明纃方向；
線條與同材料的門套側板顏色基本一致，且紋理方向相同；
線條大樣圖標註線條內、外方向面；
線條大樣圖比例；
標有切角角度和尺寸的拼接圖；
門頭
門楣
門框線條
門側板
腳座
圖二十一
圖二十二
圖二十三
圖二十四
3.8拼花拆圖
3.8.1拼花構成
拼花由拼花、波打線、圍邊板材構成。
3.8.2拼花拆圖要素
1.拼花總裝圖；
2.拼花分件圖；
3.拼花材料及材料線型填充圖；
4.拼花尺寸；
5.拼花部件圖；
6.拼花編號圖；
3.8.3拼花拆圖注意事項
1.材料必須在拼花圖上標註清楚、明白，並用CAD線型填充圖標示出來；
2.紋理方向應該在拼花上表達出來；
3.拼花的分件大小要注意，過大的分件導致拼花易變形，現場施工搬動困難
4.注意拼花分件縫對拼花效果的影響，分縫時做到不破壞圖案的整體性和美觀性；
5.拼花圖案能不分件時最好不分件，保證圖案的完整性；
6.拼花件編號圖中的編號不能重複；
圖二十五拼花編號圖編號出現重複，施工時會導致施工混亂。施工人員按此圖安裝不知道相同編號的拼部件具體放在什麼位置上。出現相同編號時可以透過在編號後面加字尾的方法區分。
圖二十五
