什麼是洗手盆牆排?HJSJ-2021

什麼是洗手盆牆排?HJSJ-2021

▷目錄

1、牆排與地排的區別

2、牆排的施工方式

3、牆排的優缺點

1. 牆排與地排的區別

精裝修中衛生間洗手盆的牆排與地排是指衛生間洗手盆的排水方式;

這兩種方式的排水原理與表現形式各不相同:

牆排的排水支管是隱藏在裡面,比較美觀、易打掃;地排的排水支管直接通到地下,比較容易檢修。

洗手盆的存水彎的型別常用的有以下兩種:U型存水彎,瓶式存水彎。

存水彎能有效防止下水道里面的臭味、異味、蚊蟲、蟑螂和細菌等透過管道返到室內,避免出現地漏返味、臭氣蔓延影響人體健康。

1.1、地排:

地排是最常見的排水方式,利用排水支管直接從地面排水,容易檢修,適合人員流動大、堵塞機率大的公共場所衛生間。

什麼是洗手盆牆排?HJSJ-2021

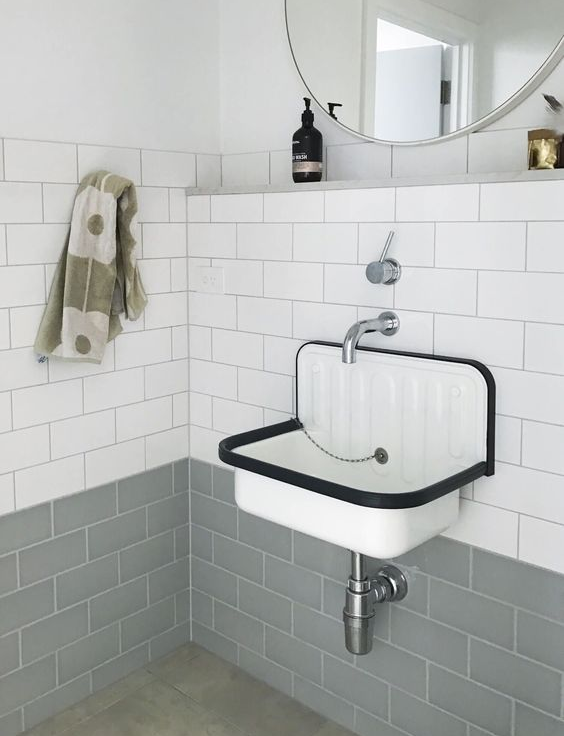

△地排瓶式存水彎模擬圖

什麼是洗手盆牆排?HJSJ-2021


△地排瓶式存水彎模擬圖

什麼是洗手盆牆排?HJSJ-2021

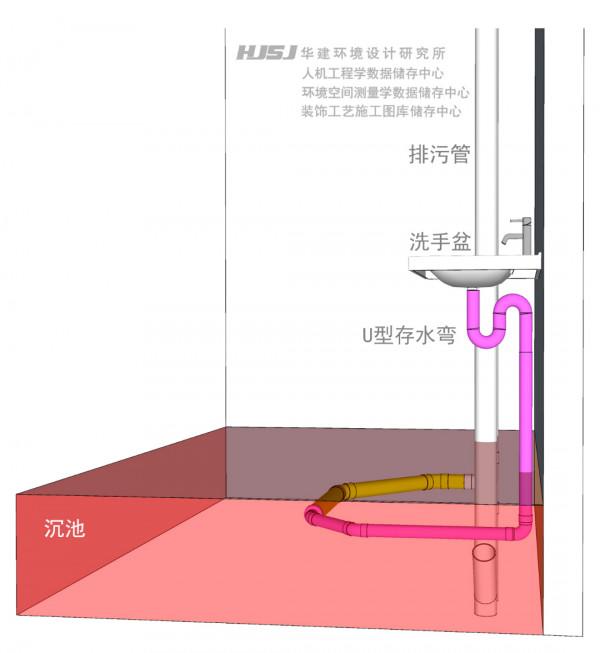

△地排U型存水彎模擬圖

什麼是洗手盆牆排?HJSJ-2021


△地排U型存水彎模擬圖

什麼是洗手盆牆排?HJSJ-2021

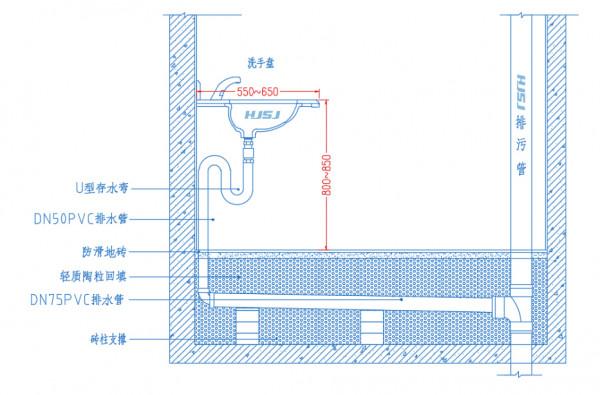

△地排U型存水彎通用施工圖

什麼是洗手盆牆排?HJSJ-2021


△公共場所宜用地排排水方式

1.2、牆排:

牆排是指把排水支管在隱藏在牆體中,排水從牆體走。

什麼是洗手盆牆排?HJSJ-2021

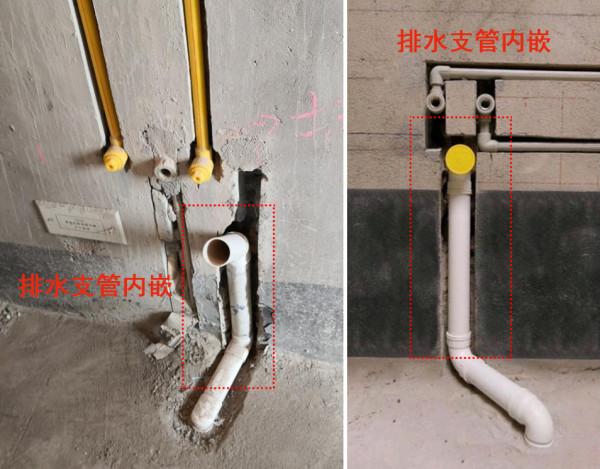

△牆體開槽實景圖

什麼是洗手盆牆排?HJSJ-2021

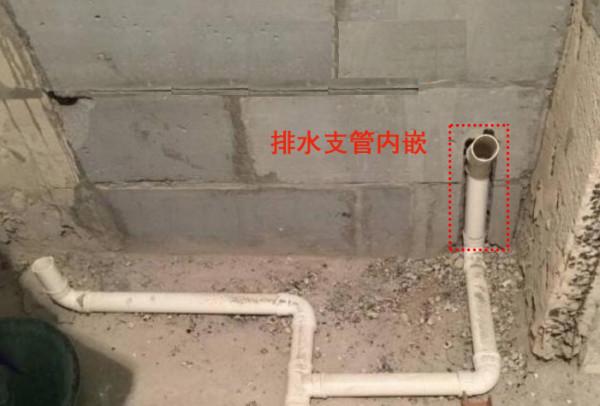

△牆體開槽實景圖

什麼是洗手盆牆排?HJSJ-2021


△牆體開槽實景圖

2、牆排的施工方式

衛生間牆排的施工方式可以在同層排水和異層排水(隔層排水)中使用,以下為牆排常見的施工方式:

在牆體開槽:

在不影響整體的承重結構時,可以在實體牆上開槽,將排水支管內嵌進去,再在排水支管做回填。

什麼是洗手盆牆排?HJSJ-2021

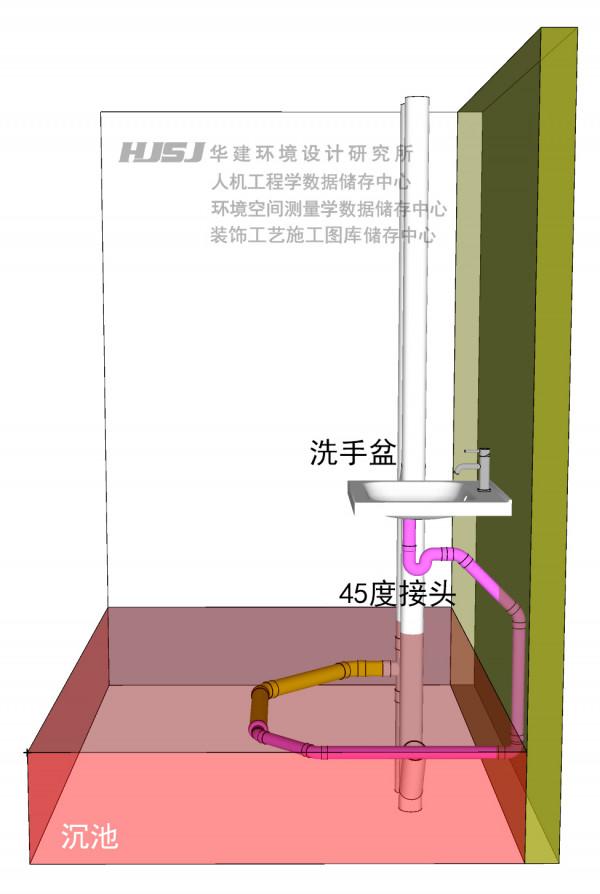

△牆排45度排水管模擬圖

什麼是洗手盆牆排?HJSJ-2021


△牆排45度排水管模擬圖

什麼是洗手盆牆排?HJSJ-2021

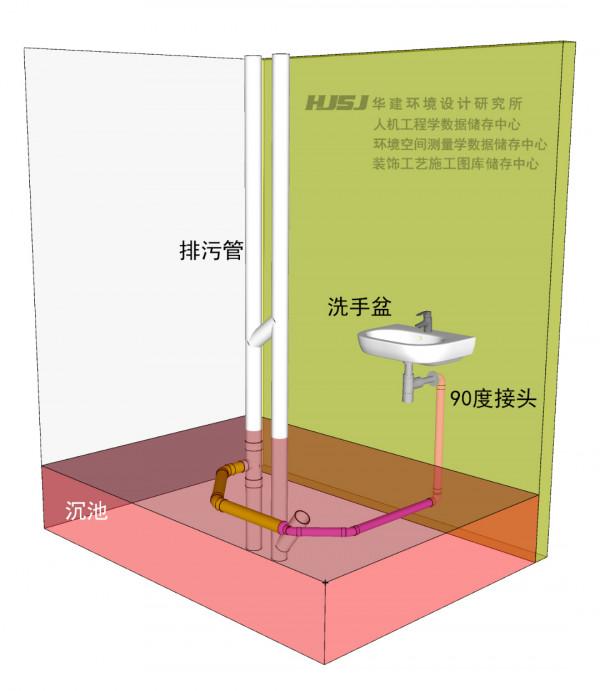

△牆排90度排水管模擬圖

什麼是洗手盆牆排?HJSJ-2021


△牆排90度排水管模擬圖

什麼是洗手盆牆排?HJSJ-2021

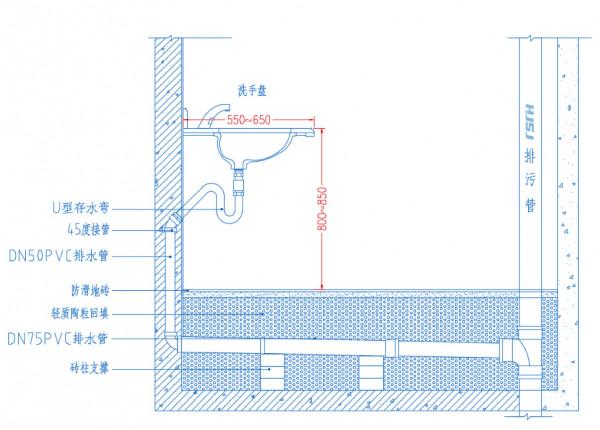

△牆排45度排水管通用施工圖

什麼是洗手盆牆排?HJSJ-2021


△牆排90度排水管通用施工圖

什麼是洗手盆牆排?HJSJ-2021

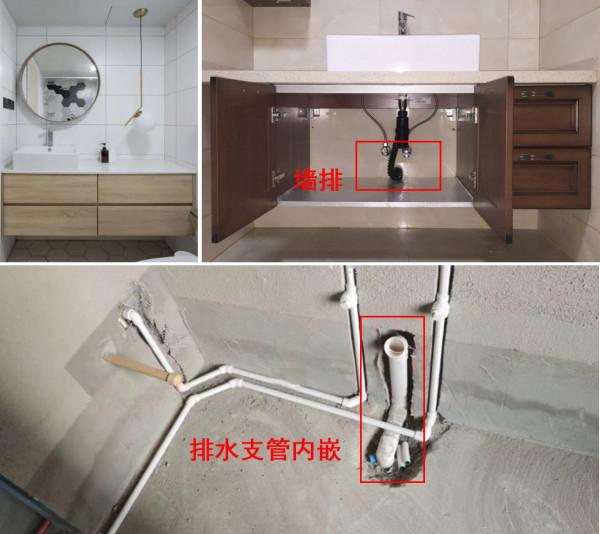

△牆排實景圖

什麼是洗手盆牆排?HJSJ-2021


△牆排實景圖

3. 牆排優缺點

相對地排而言,牆排優缺點有哪些:

3.1、牆排優點:

1、提高美觀度:

衛生間裡沒有這麼多的裸露的管道,提高了整體的美觀度。

2、節省空間:

牆排臺盆能夠節省更多的收納空間,可以放置物品。

3、方便清潔:

沒有衛生死角,方便打掃清潔,不容易藏汙納垢。

什麼是洗手盆牆排?HJSJ-2021


△住宅衛生間的臺盆宜用牆排

什麼是洗手盆牆排?HJSJ-2021


△地排與牆排對比

什麼是洗手盆牆排?HJSJ-2021

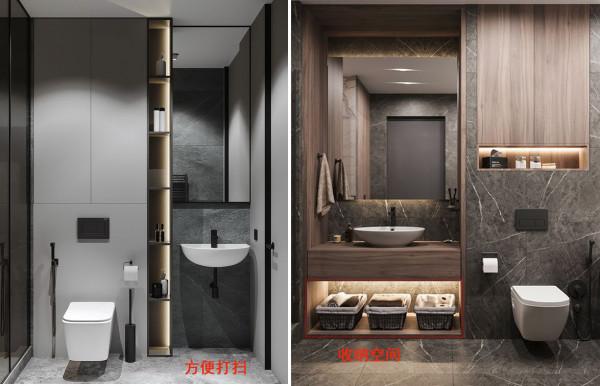

△美觀、可儲物、便於打掃

什麼是洗手盆牆排?HJSJ-2021


△美觀、可儲物、便於打掃

3.2、牆排缺點:

1、牆排排水速度相對慢

牆排的管道轉折較多,相對地排而言,沒有地排排水速度快,容易堵塞。

2、施工難度較大

牆排需要開槽或加厚牆體,管道轉折處需增加接頭,施工程式較多,價格更貴。

什麼是洗手盆牆排?HJSJ-2021


△管道轉折較多,容易堵塞

以上是住宅衛生間關於牆排的原理、施工方法以及牆排的優缺點,大家可以參考本文案然後結合自己的實際情況選擇排水方式!

更多的施工圖

可到華建工藝學會官網下載

本文編寫單位

華建環境設計研究所編寫

編輯:梁薇

圖片:蘇韻濤

審校:廖熾偉、範絲燕

釋出於2021年12月

“什麼是洗手盆牆排?HJSJ-2021”

文案由華建工藝學會的團隊釋出

主要面向學生

由於文案的教學特點

它的內容可以自由複製、列印和分發

禁止商業用途


更多設計看點→點選關注
