一、安裝工程通用部分
1、裝置間裝置、管線綜合佈置
工序：
安裝電子版原設計圖 → 各專業圖紙疊加 → 找出管線碰撞點 → 調整管線空間位置消除碰撞 → 確定支架形式 → 繪製綜合佈置圖 → 設計單位確認 → 施工。
控制要點：
成行成線、維護方便、按照綜合管線佈置圖施工。
質量要求：
裝置、管線排列整齊，成行成排，部件標高、朝向一致。
例項：
深化設計三維佈置圖
泵房綜合佈置效果

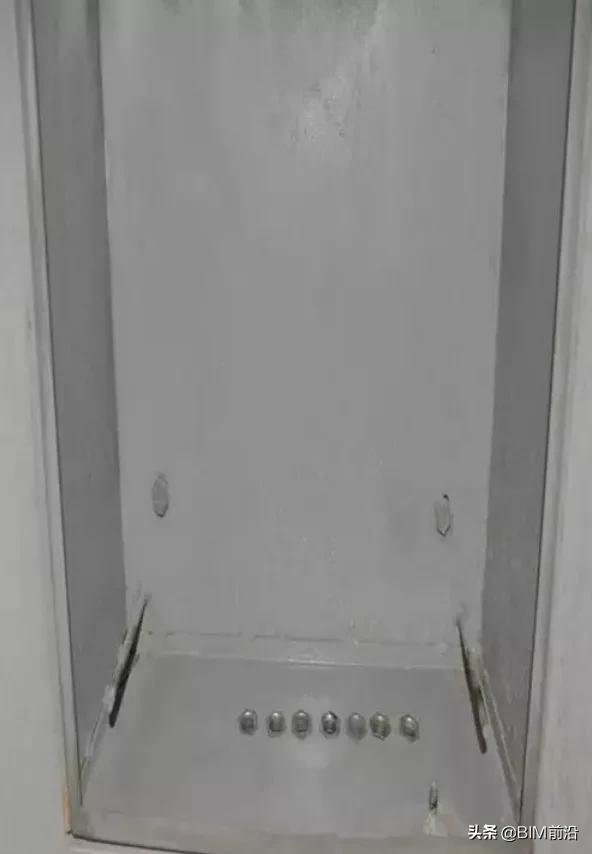

2、電氣豎井
工序：
核對預留孔洞 → 計算機排版 → 調整裝置位置、標高 → 繪製佈置圖 → 根部處理 → 施工。
控制要點：
接地可靠、標識清晰、封堵嚴密。
質量要求：
電氣裝置管線佈局合理、安裝牢固可靠。
例項：
電氣豎井橋架安裝根部做法

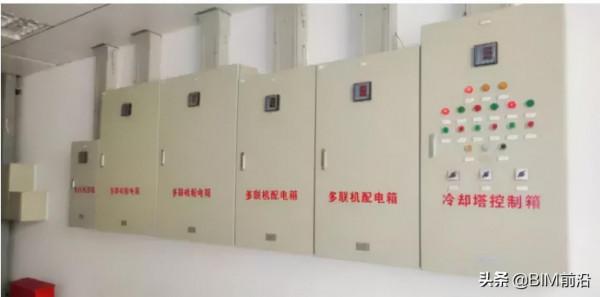

電氣豎井配電箱佈置
3、管井
工序：
尺寸量測 → 計算機排版 → 確定支架形式 → 繪製佈置圖 → 施工。
控制要點：
沿牆排布、整齊、合理、空間利用。
質量要求：
管道排列整齊，標示齊全準確，支架標高一致。套管下設牢固、嚴密，標高一致，環縫均勻，封堵規範，表面密實平整，根部處理細膩。
例項：

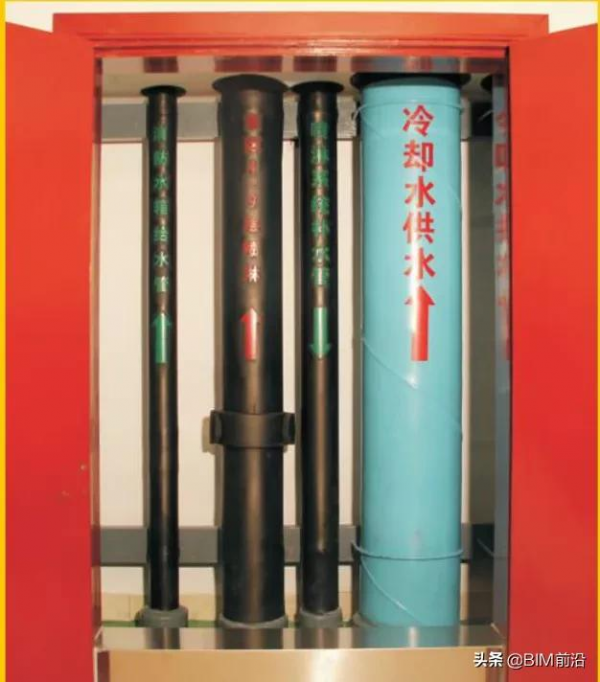

管井做法
4、“Ｕ”型卡環、管夾
工序：
安裝卡環 → 鎖緊螺母 → 安裝圓頭螺帽。
控制要點：
卡環規格、卡環的垂直度、保護軟管。
質量要求：
卡環保持垂直，卡環末端安裝圓頭螺帽，扁鋼寬度同木託寬度。
例項：
圓鋼“Ｕ”型卡環
“Ｕ”型卡環套塑膠軟管
圓鋼“Ｕ”型卡環套塑膠保護軟管

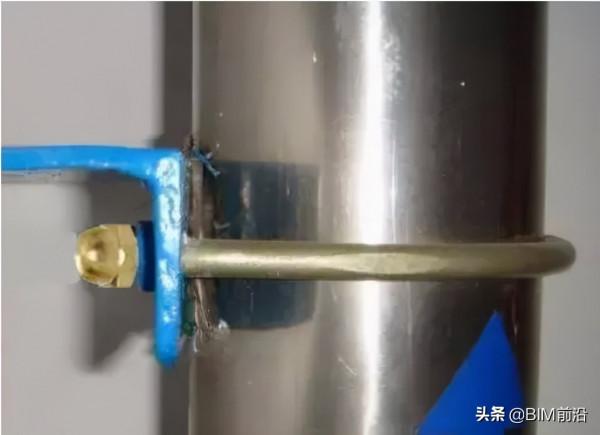

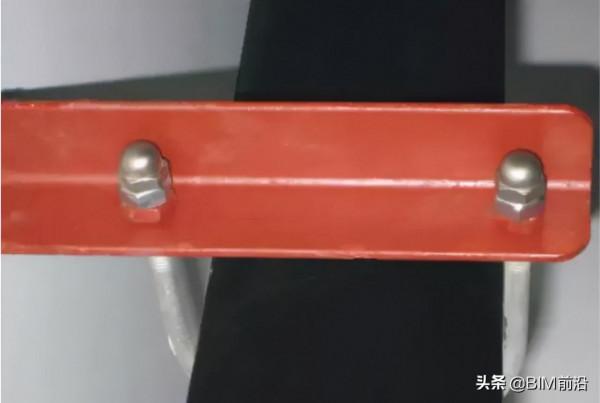

扁鋼“Ｕ”型卡環
“Ｕ”型卡環末端
5、工廠化C型鋼支架
工序：
管線排布 → 確定支架形式 → 工廠化加工 → 現場安裝。
控制要點：
管線排布、支架荷載計算，支架選型及安裝。
質量要求：
支架安裝牢固，成排支架應排列成線、標高一致。
例項：

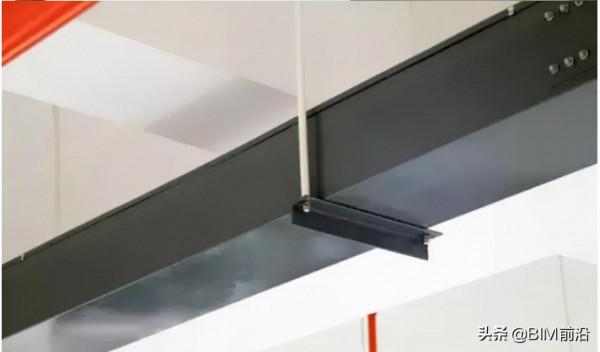

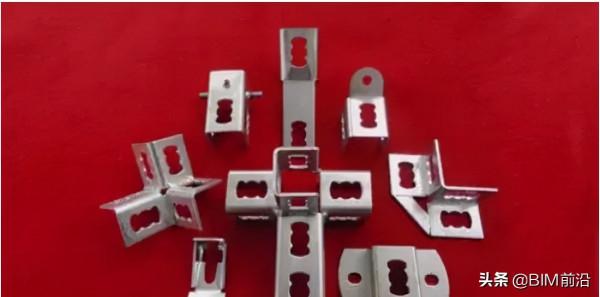

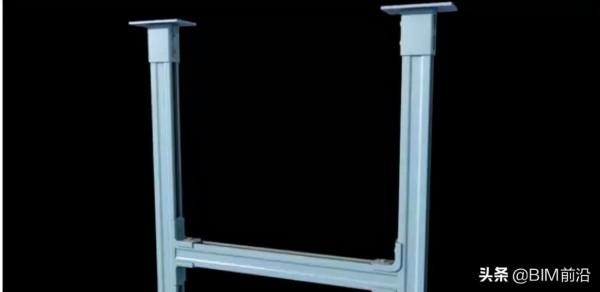

C型鋼綜合支架連線件
C型鋼輕型綜合支架
C型鋼重型型綜合支架
6、管道
工序：
圖樣設計 → 模板製作或圖樣製作 → 位置確定及清理 → 噴塗或貼上。
控制要點：
標識顏色、大小、位置。
質量要求：
噴塗或貼上要牢固、清晰，噴塗無流墜，貼上無翹邊。
例項：

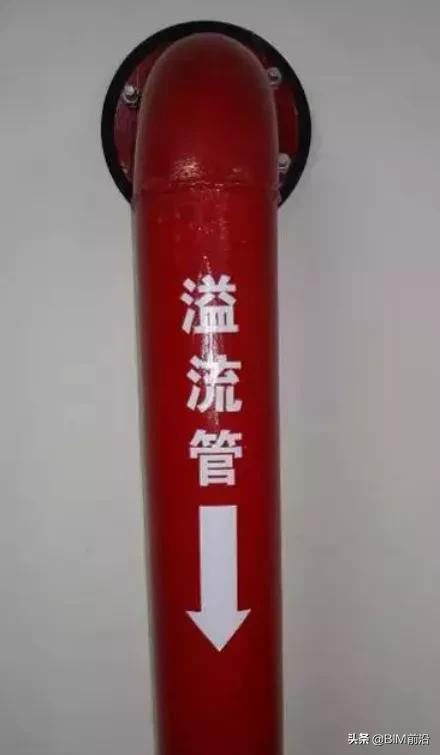

單根豎向管道標識做法

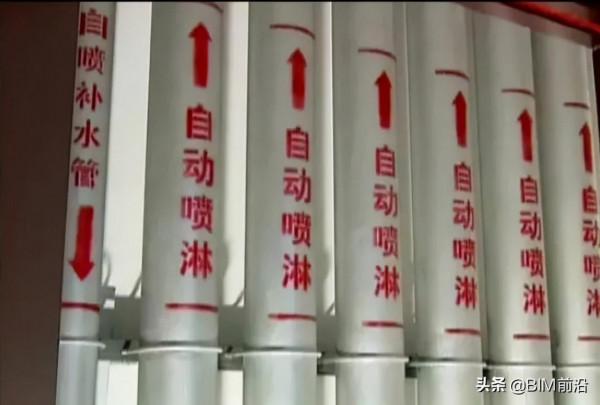

成排豎向管道標識做法
點選：活動最後兩天！加入永久天下會得2.5T精品資料庫（可下載）+60次機電技術直播培訓！
成排水平管道標識做法
成排豎向管道標識做法
7、裝置
工序：
標識圖樣設計 → 模版或圖樣製作 → 確定標識部位及表面清理 → 掛貼。
控制要點：
標識內容、尺寸。
質量要求：
標識牌掛（貼）牢固、內容完整。
例項：

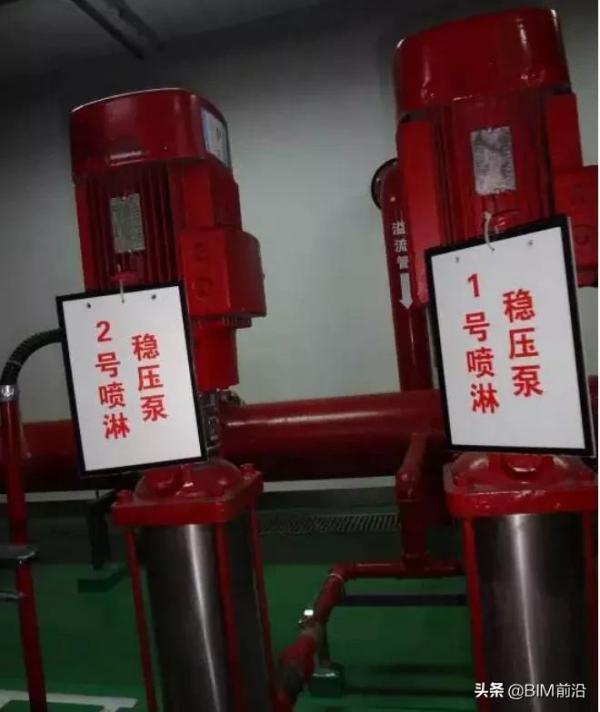

裝置掛牌標識
閥門、部件掛牌標識
8、管道彎頭保溫層保護殼
工序：
尺寸量測 → 放樣 → 加工製作 → 安裝。
控制要點：
蝦彎組拼節數、咬口、接縫。
質量要求：
蝦彎過渡平滑、接縫咬口嚴密無折皺。
例項：

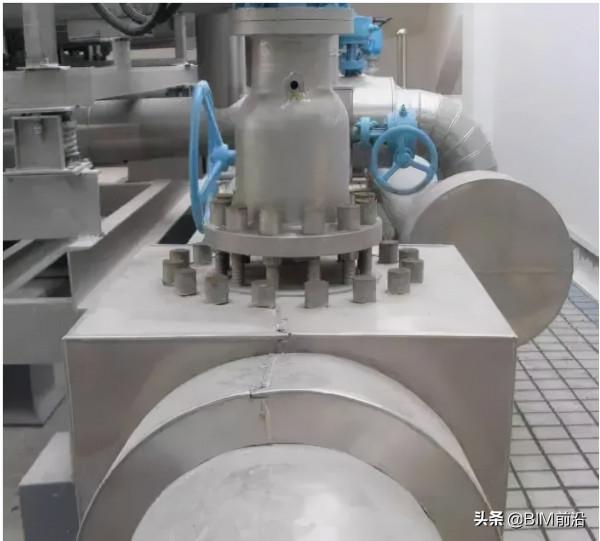

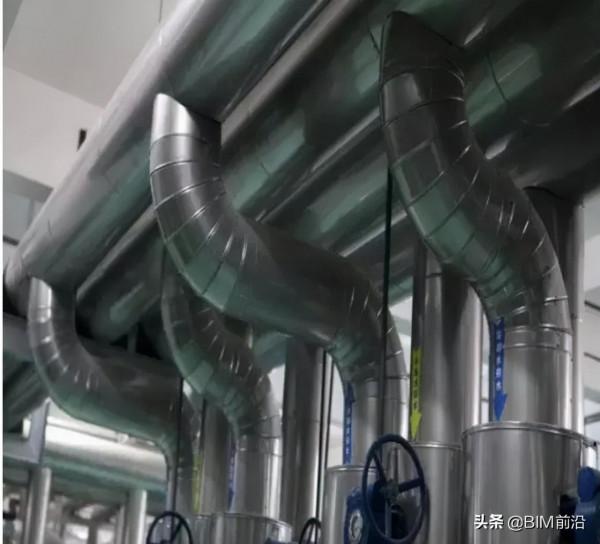

彎頭絕熱層不鏽鋼保護殼
二、給排水與採暖工程
1、管道穿樓板
工序：
套管制作與安裝 → 防火泥封堵 → 吊洞 → 安裝裝飾圈 → 刷漆。
控制要點：
同心度、填塞、安裝高度。
質量要求：
套管間隙均勻，出地面高度，普通房間為20mm，多水房間為50mm，屋面套管為250mm。
例項：

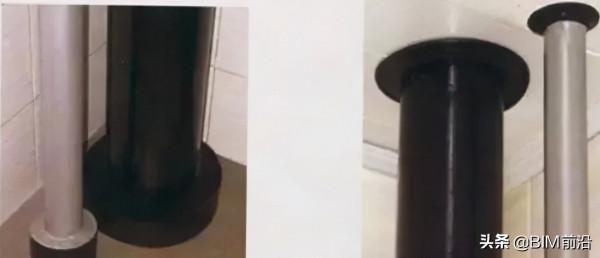

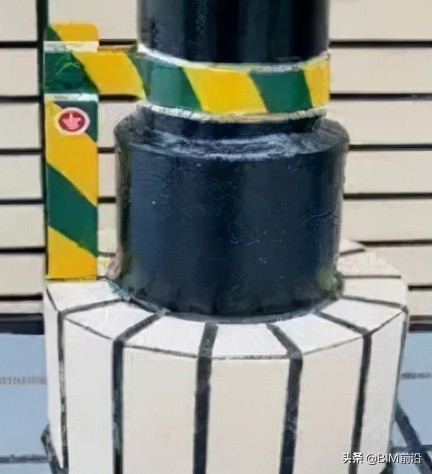

管道穿樓板根部處理
2、裝置地腳螺栓防水防腐保護
工序：
測量尺寸 → 套管制作安裝 → 填塞黃油。
控制要點：
套管直徑、高度。
質量要點：
套管規格與螺栓匹配且同一區域內直徑、高度、色澤一致，黃油密封嚴密，表面平齊。
例項：

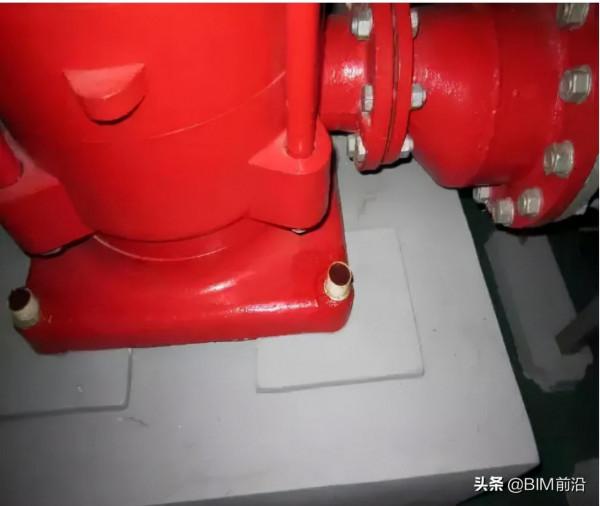

螺栓防腐保護
三、建築電氣工程
1、成排開關插座盒安裝
工序：
測量定位 → 盒子組裝 → 盒子固定。
控制要點：
安裝高度、平整度。
質量要求：
線盒安裝端正，間距均勻，與模板接觸緊密，成排盒子標高一致、品牌一致。
例項：

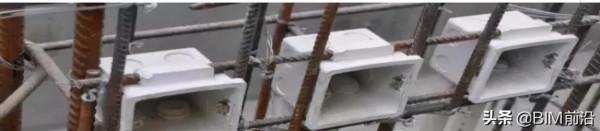

成排開關插座預埋
成排開關插座
2、明配管進箱處理
工序：
導管排列固定 → 箱體開孔 → 箱管連線 → 接地。
控制要點：
管間距、導管入箱高度、接地。
質量要求：
管口進箱高度不大於5mm，護口齊全，一管一孔，上下索母上緊。
例項：

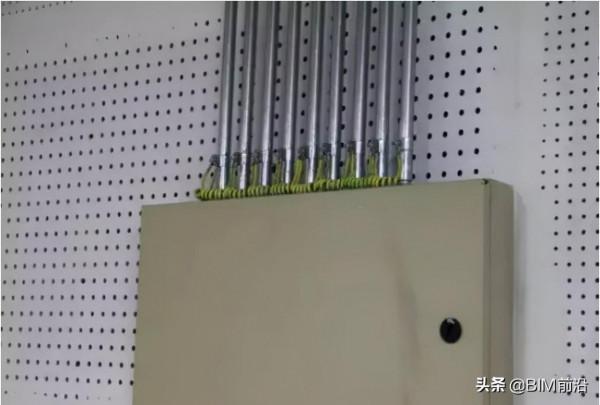

導管進箱
配電箱與明配管安裝
3、箱（櫃）內接線
工序：
理線 → 扎線 → 接線 → 標識 → 接地。
控制要點：
綁紮、相序、標識、接地。
質量要求：
線（纜）綁紮牢固，相序正確，配線整齊，接地可靠，每個端子壓線不多於2根。
例項：
配電箱內接線

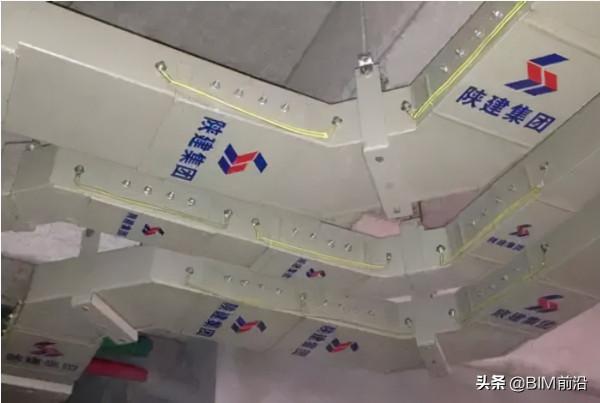

4、橋架直線段連線
工序：
測量定位 → 支架安裝 → 橋架安裝 → 接地。
控制要點：
水平度、垂直度、橋架、支架、接地。
質量要求：
水平段平直度偏差不大於1.5mm/m，全長不大於10mm，相鄰段之間縫隙不大於2mm。
例項：

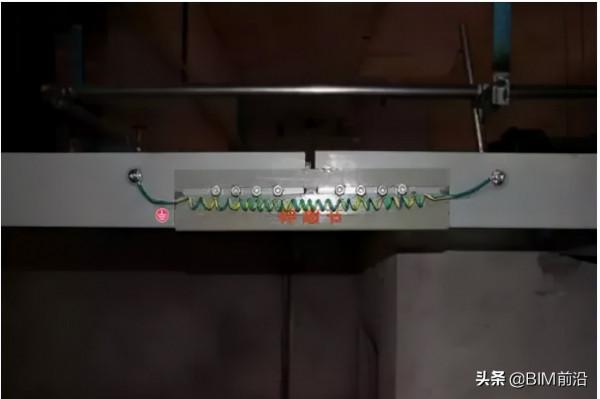

橋架連線片連線
橋架連線段連線效果
5、伸縮節安裝
工序：
定位 → 支架安裝 → 伸縮節安裝 → 接地。
控制要點：
松連線、接地。
質量要求：
橋架伸縮節安裝與其它段橋架平直，內壁光滑，連線順直，伸縮自如。
例項：
伸縮節
6、配電室接地母線
工序：
支架制安→ 母線安裝→ 螺栓安裝→ 標識。
控制要點：
支架間距、搭接長度、蝴蝶螺母、標識。
質量要點：
支架間距均勻，距牆距離一致，接地母線敷設順直，油漆塗刷均勻，分色清晰。
例項：
接地母線

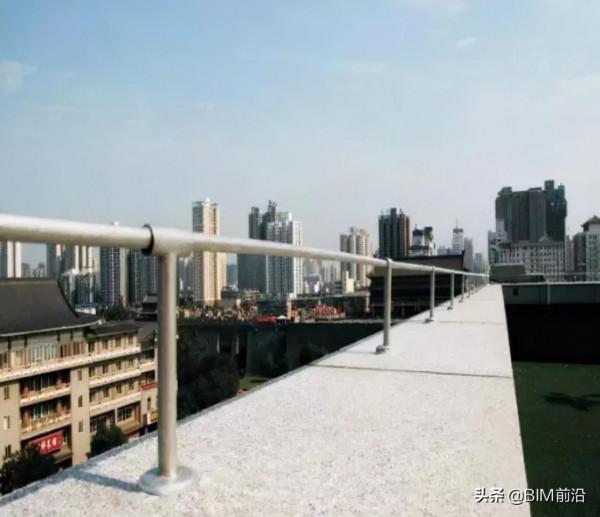

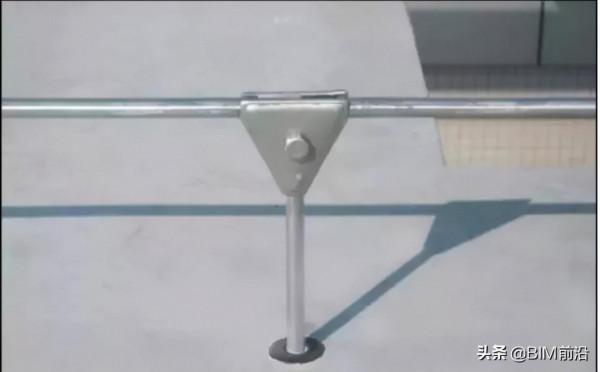

7、圓鋼避雷帶敷設
工序：
彈線定位 → 支架安裝 → 避雷帶安裝 → 引下線連線 → 調直調正。
控制要點：
支架形式、搭接長度、雙面焊、高度、平直度。
質量要求：
支架固定牢固，避雷帶敷設順直，焊縫表面平整、飽滿光滑。
例項：
圓弧夾板支架
避雷網搭接
三角夾板支架
套管支架
8、屋面金屬透氣管接地
工序：
引接接地線 → 抱箍安裝 → 避雷針安裝 → 標識。
控制要點：
避雷針形狀、固定、搭接長度。
質量要求：
接地可靠，避雷針安裝垂直。
例項：
屋面透氣管防雷接地節點效果
9、屋面金屬體接地
工序：
接地線 → 連線 → 刷漆 → 標識。
控制要點：
端頭連線，標識。
質量要求：
接地可靠，標識規範明確。
例項：
屋面金屬體接地
四、通風與空調工程
1、風管加固(不適用潔淨系統）
工序：
製作C型條 → 畫線 → 打眼 → 鉚接 → 法蘭安裝。
控制要點：
C型條加工順直平整、鉚接平整牢固。
質量要求：
鉚接平整且牢固,鉚點間距宜為200-220mm且均勻分佈,加固條間距宜為600-750mm且均勻分佈。
例項：

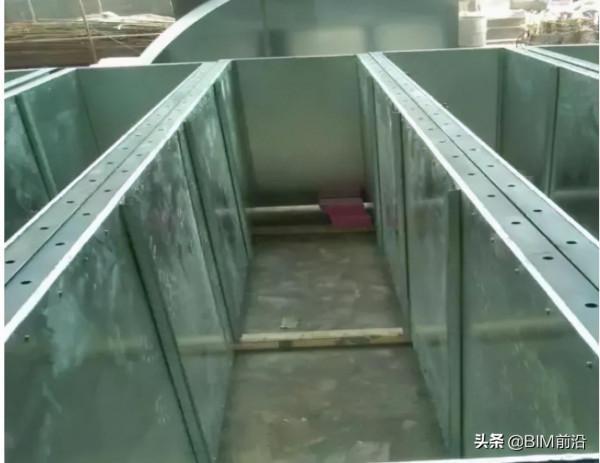

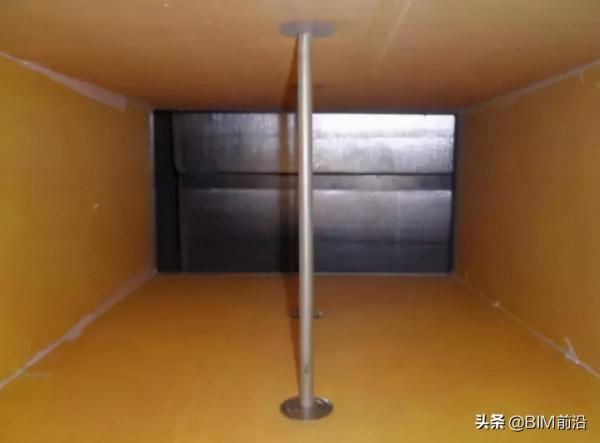

金屬風管內加固
2、玻璃纖維風管加固
工序：
定位打眼 → 加工安裝KBG管 → 固定。
控制要點：
KBG管長度、通絲螺桿長度、風管表面平整度。
質量要求：
加固點成排成線間距均勻，風管表面無變形，加固杆固定牢靠。
例項：
玻璃纖維風管加固
3、風管與風機軟連線
工序：
定位彈線 →法蘭及軟接製作 → 軟接連線 →接地跨接 。
控制要點：
同心度、法蘭及軟接加工。
質量要求：
風機、風管應同心，軟接平順，鬆緊適宜介面嚴密。
例項：

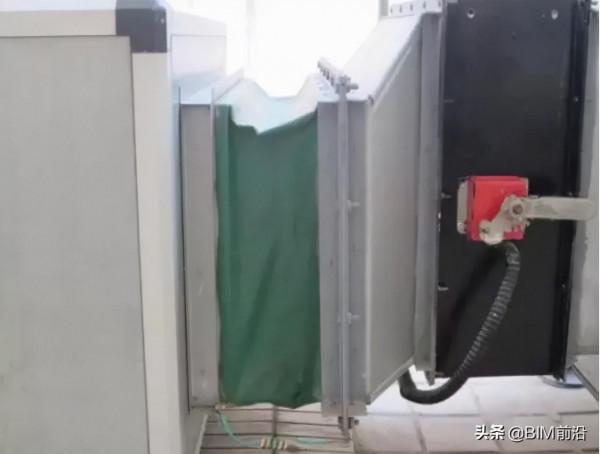

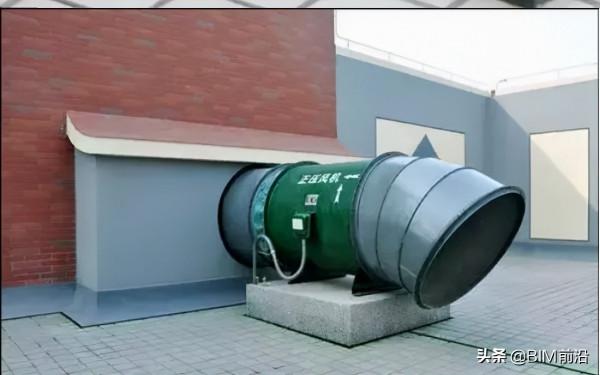

風管與風機軟連線
