二、水暖施工圖
水暖施工圖主要由設計說明、給排水大樣圖（衛生間詳圖）、平面圖和系統圖等組成。
1.閱讀設計說明
透過閱讀設計說明可瞭解設計依據、工程概況、所依據技術資料及規範、所採用的管材、管道的防腐和保溫、支吊架的做法、管道的試壓方式及建築物驗收時所依據的規範條文等。
2.給排水大樣圖的閱讀
閱讀給排水大樣圖（衛生間詳圖）時，應注意以下幾點。
① 先看給排水立管的具體位置及給排水立管的編號，如給水立管表示為GL1、GL2等，排水立管表示為PL1、PL2等。
② 再看衛生間專用通氣立管的位置，通常表示為TQ或TL1、TL2等，注意其與排水立管的位置關係。
③ 進一步瞭解給水管道佈置的具體做法，哪些地方是埋地敷設，哪些地方在地面上。
④ 地漏的設定情況，從而進一步瞭解排水管的具體佈置。
⑤ 透過對廚房中洗滌盆的佈置及給排水管的位置瞭解給排水管的具體佈置，同時瞭解灶臺與洗滌盆的相對位置關係。
3.一層平面圖的閱讀
閱讀一層平面圖時，應注意以下幾點。
① 首先注意一層平面圖中指北針的方位，瞭解房屋的朝向。
② 對於採暖方式為散熱器的建築，注意一下采暖所採用的具體供暖形式是單管水平串聯絡統，還是雙管系統或單雙管系統形式。具體方式確定後，再看一下采暖立管的具體位置。
③ 對於採暖方式為地輻射採暖形式的建築，要注意分集水器及採暖立管的具體位置。
④ 瞭解散熱器的具體設定位置，以及所標註的片數，注意南、北朝向的房間，以及中間房間和靠邊房間單位面積所需熱量的不同。對於功能不同的房間也應注意這一點，如臥室和廚房的比較，以及房間與衛生間的比較。
⑤ 對於地輻射採暖方式的建築，要注意圖中所注盤管長度和間距（可用a、b、H等表示），可以按上述④進行比較。
⑥ 注意一下衛生間、廚房、盥洗間、給排水立管及通氣立管的具體位置和編號，並與給排水大樣圖上的立管位置及編號相對照。
4.一層幹管平面圖的閱讀
閱讀一層幹管平面圖時，對於採暖方式為散熱器的建築物來說，此圖通常和一層暖衛平面圖放在一起，該圖包括的內容比較多，應特別注意以下幾點。
① 首先注意採暖的入口位置，並與系統圖上的入口位置相對照，可透過入口所選圖集，瞭解入口的具體做法。
② 地溝在房間內的具體佈置及尺寸等，通常採用半通行地溝。
③ 地溝內幹管的具體佈置，以及幹管與支管的連線方式。地溝內幹管採用同程式系統還是異程式系統，必須注意與幹管相連的最近供水立管和最遠供水的立管的位置。與回水幹管相連的最遠回水立管和最近回水立管的位置。因為通常我們採用同層式系統，供水立管位於最遠端，其回水立管必為最近端。
④ 檢查口的具體位置及大小。
⑤ 消防幹管的具體佈置及與消防立管的連線方式，消防管道的入口有幾個，通常對於室內消火栓超過10個且室內消防用水量大於15L/s時，室內消防給水管道至少應有兩條進水管與室外環狀管網相連線，並應將室內管道連成環狀或將進水管與室外道連成環狀。
⑥ 與排水管相連的排出管的位置及編號，通常用P1 表示，注意排出管應與煤氣入口有一定安全距離。
5.中間層平面圖的閱讀
閱讀中間層（標準層）平面圖應注意如下幾點。
① 首先與一層平面圖進行採暖立管的對比，再進行散熱器片數和位置的比較，以及地輻射盤管間距和盤管長度的比較。對於相同面積、相同功能的房間來說，通常中間層（標準層）房間的暖氣片數要比一層的少，盤管間距要比一層的大。
② 與一層平面圖中給排水立管及通氣立管的位置進行比較。
③ 與一層平面圖中消防立管及消火栓的位置、手提滅火器的位置進行比較。
6.頂層平面圖的閱讀
閱讀頂層平面圖時，應把相應的採暖給排水立管、散熱器、消防立管等與一層平面、中間層平面進行比較，對於相同面積、相同功能的房間來說，通常頂層的散熱器片數要比底層的多，盤管間距比底層的小。
7.採暖系統圖的閱讀
閱讀採暖系統圖時，應注意如下幾點。
① 系統圖繪製時，主要根據三條軸線，水平線反映左右位置，垂直線反映上下位置，45°斜線反映前後位置。如圖1-31所示。
圖1-31 軸線示意
② 從採暖入口看起，並與一層平面入口相對照，進一步瞭解入口的具體做法。
③ 注意系統圖中所標註層高及標註位置，進而確定各層地面位置及標高。
④ 與各層平面相對應的供回水立管散熱器片數相對照，並把各層中的立管、散熱器連線方式相對照，進一步瞭解立管、支管在前後、左右、上下的變化關係，注意立管的拐彎，連線散熱器的支管向前、向後、向上、向下的拐彎。
⑤ 對於地輻射建築採暖的建築應注意供水支管設閥門、過濾器、熱表，而回水支管僅設閥門。
⑥ 一層以上樓梯間散熱器的放置位置及樓梯間散熱器的具體採暖形式。
⑦ 散熱器支管管徑的標註，立管管徑的標註。
⑧ 供回水幹管管徑的標註，從供水立管的最遠端開始看起（供水乾管管徑最小的地方）直到供水立管最近端（供水乾管管徑最大的地方），回水幹管也採用同樣的方法。
⑨ 注意供回水幹管入口處管徑的大小。
⑩ 採暖系統圖中附件的位置及型號，如散熱器支管、供回水立管和幹管上的閥門及旁通管、洩水閥等的位置，集氣罐或自動排氣閥的位置，管道支吊架的位置，伸縮器的位置，型號等。
8.排水系統圖的閱讀
閱讀給排水系統圖應注意以下幾點。
① 給水系統圖中，市政給水的入口，給水乾管的具體佈置並與一層幹管平面圖中給水乾管的具體佈置相對照。
② 注意系統圖中所標註層高及標註位置，進而確定各層地面位置及標高。
③ 與給排水大樣圖及各層平面圖中立管和衛生潔具，以及立管與衛生潔具的連線方式相對照，注意給排水支管與立管的管徑。
④ 水錶的位置和規格。
⑤ 給水系統圖中幹管的管徑。
⑥ 排水系統中排出管的位置方向，並與一層幹管平面圖相對照，注意排出管的管徑、坡度以及標高等。
⑦ 排水系統圖中伸頂通氣管出屋面的高度。
⑧ 排水系統圖中檢查口、清掃口的位置。
9.消防系統的閱讀
閱讀消防系統應注意以下幾點。
① 消防系統入口與一層幹管平面圖相對照。
② 注意系統圖中所標註層高及標註位置，進而確定各層地面位置及標高。
③ 把消防立管、消火栓位置與各層平面圖相對照。
④ 消火栓的規格，所用水槍的大小，水龍帶的長度。
⑤ 消防立管、幹管的管徑。
⑥ 消防立管、幹管，閥門的位置以及洩水閥的位置，消防水泵結合器的位置及標高。
三、繪製水暖施工圖時常用的圖線及圖例

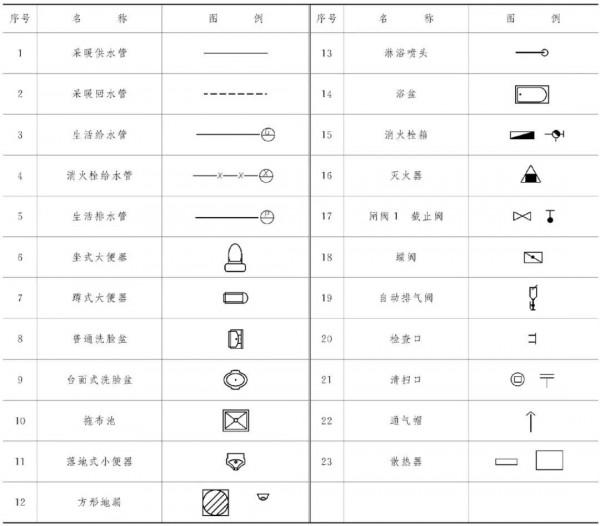

水暖施工中常用的圖線、圖例如表1-7所示。
表1-7 水暖施工中常用的圖線、圖例
