1. 前言
2. 給水點安裝位置及安裝高度標準指引
2.1. 廚房
2.2. 衛生間
2.3. 陽臺
1.前言
1.1 為規範精裝修各給水點的安裝高度，確保高安裝高度及位置的合理、實用、符合人體功效學的基本原則，制定本設計標準指引。
1.2 本標準指引適用於所有新建、擴建和改建的住宅精裝修專案。
1.3 住宅裝修給水點安裝高度除應符合本標準指引外，尚應符合國家現行有規定規範。
本指引應符合以下國家規範：
1.《建築給水排水設計規範》GB 50015-2019
2.《《民用建築設計統一標準》GB 50352-2019
3.《《住宅設計規範》GB 50096-2011
2. 給水點安裝位置及安裝高度標準指引
2.1 廚房給水點：
廚房給水點：洗菜盆，洗碗機，直飲水過濾器。
安裝尺寸：
2.1.1、洗菜盆的安裝高度宜為離地800~850mm，給水點（角閥）安裝高度宜為離地300~400mm；
2.2.2、洗碗機給水點（角閥）的安裝高度宜為離地300~400mm，距離洗碗機的水平尺寸宜為150mm；
2.2.3、直飲水過濾器給水點（角閥）的安裝高度宜為離地300~400mm。
△洗菜盆給水點（角閥）的安裝高度
△洗碗機給水點（角閥）的安裝高度
△直飲水過濾器給水點（角閥）的安裝高度
2.2 衛生間給水點：
衛生間給水點：坐便器、蹲便器、小便器、洗漱盆、淋浴花灑、浴缸、儲水式熱水器。
安裝尺寸：
2.2.1、坐便器給水點（角閥）的安裝高度宜為離地250~300mm，距離坐便器水平尺寸宜為100mm；
2.2.2、蹲便器給水點（角閥）的安裝高度宜為離地300~400mm；
2.2.3、小便器給水點（角閥）的安裝高度宜為離地1100mm，；
2.2.4、洗漱盆的安裝高度宜為離地800~850mm，洗漱盆給水點（角閥）的安裝高度宜為離地300~400mm
2.2.5、淋浴花灑給水點（角閥）的安裝高度宜為離地1100~1200mm；
2.2.6、浴缸給水點（角閥）離地宜為300~400mm；
2.2.7、儲水式熱水器的給水點（角閥）宜為離地1400mm。

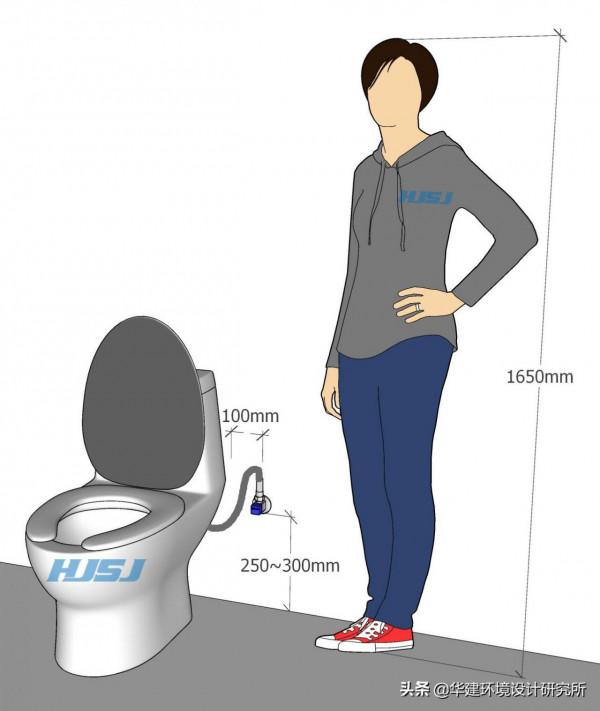

△坐便器給水點（角閥）的安裝高度

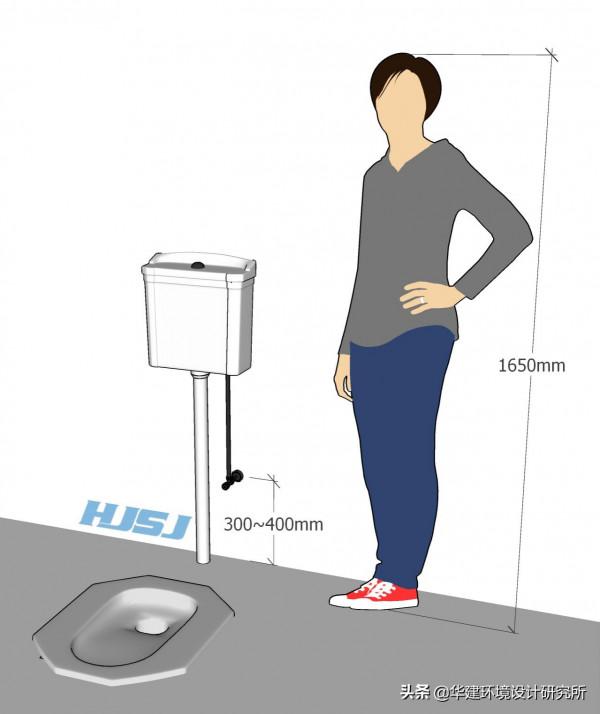

△蹲便器給水點（角閥）的安裝高度
△小便器給水點（角閥）的安裝高度
△小便器給水點（角閥）的安裝高度
△洗漱盆給水點（角閥）的安裝高度

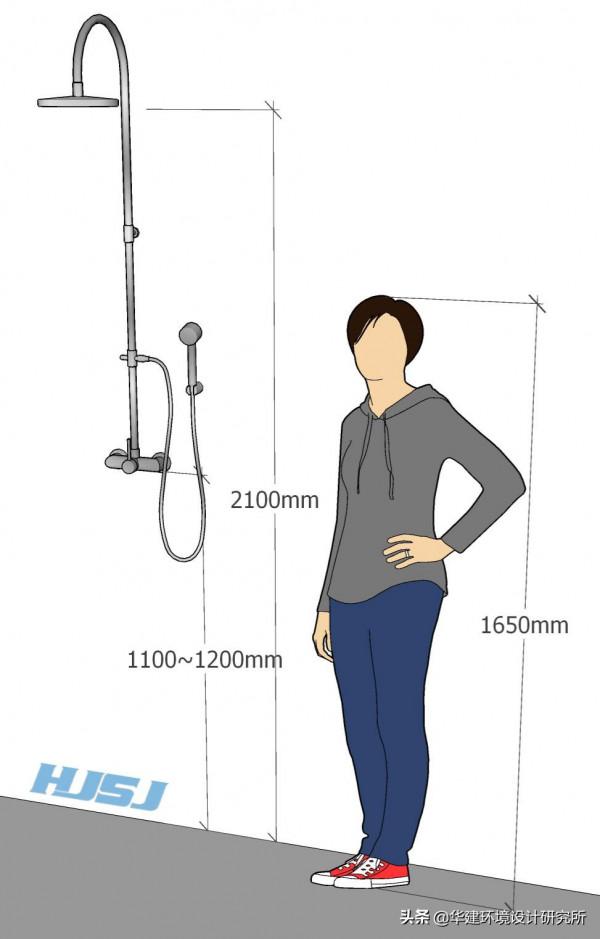

△淋浴花灑給水點（角閥）的安裝高度
△浴缸給水點（角閥）的安裝高度

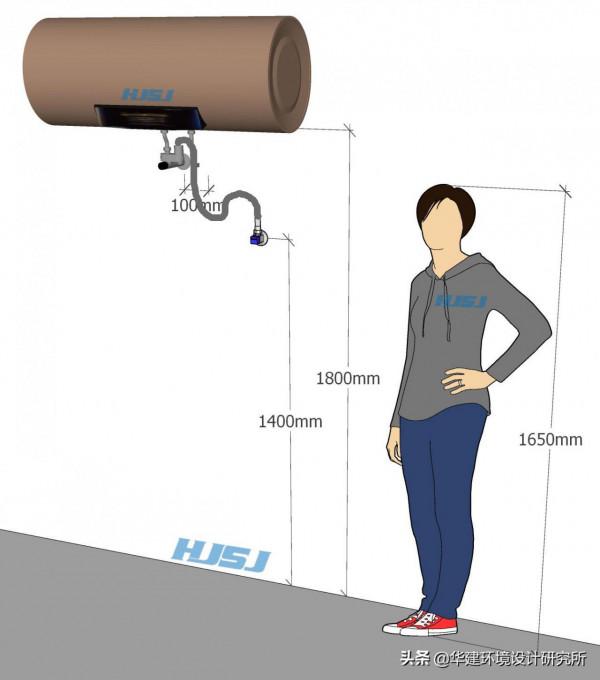

△儲水式熱水器給水點（角閥）的安裝高度
2.3 陽臺給水點：
陽臺給水點：拖把池、洗衣櫃清洗盤、滾筒式洗衣機、翻蓋式洗衣機、掛壁式洗衣機、燃氣式熱水器。
安裝尺寸：
2.3.1、拖把池水龍頭的安裝高度宜為離地600mm；
2.3.2、洗衣櫃清洗盤給水點（角閥）的安裝高度宜為離地300~400mm；
2.3.3、滾筒式洗衣機的水龍頭的安裝高度宜為離地600~700mm，距離滾筒式洗衣機水平尺寸宜為100mm；
2.3.4、翻蓋式洗衣機水龍頭的安裝高度宜為離地1100~1200mm；
2.3.5、掛壁式洗衣機水龍頭的安裝高度宜為離地1100~1200mm；
2.3.6、燃氣式熱水器給水點（角閥）的安裝高度宜為離地1100~1200mm。
△拖把池水龍頭安裝高度
△洗衣櫃清洗盤給水點（角閥）的安裝高度

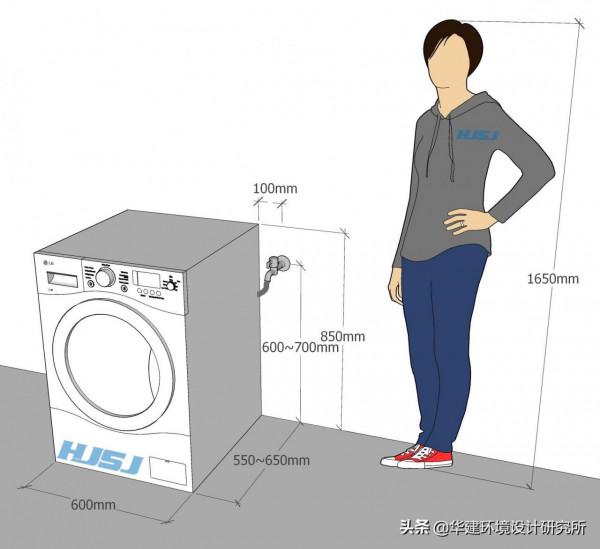

△滾筒式洗衣機水龍頭安裝高度

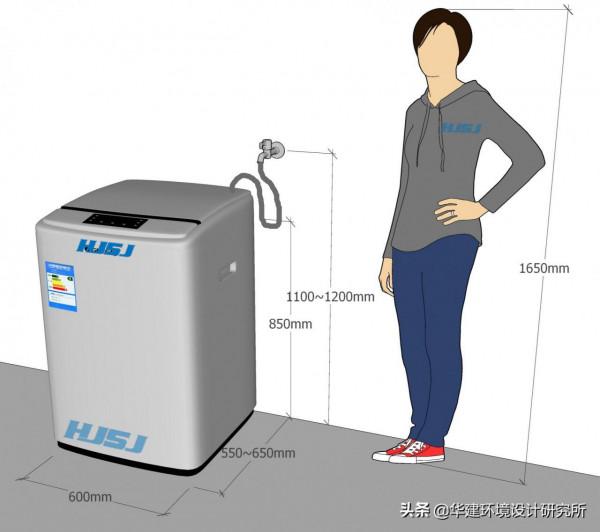

△翻蓋式洗衣機水龍頭安裝高度
△掛壁式洗衣機水龍頭安裝高度

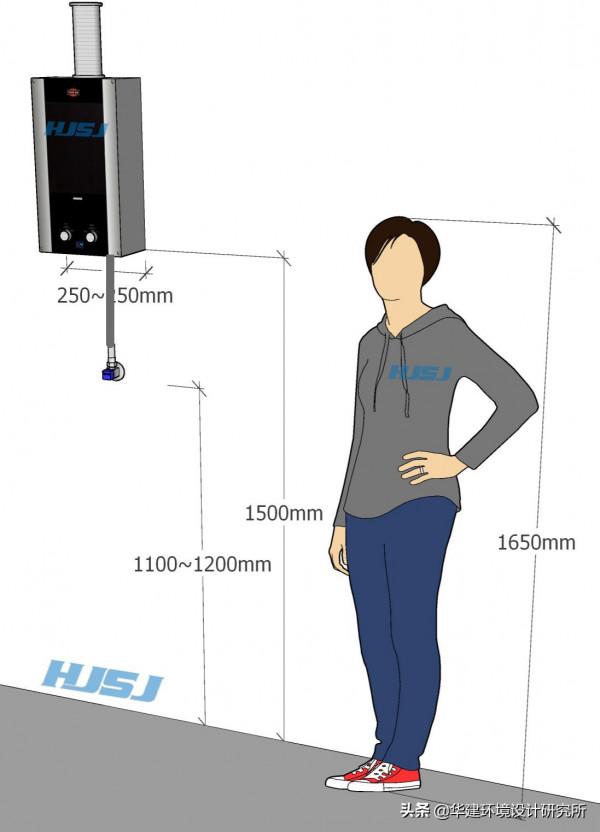

△燃氣式熱水器給水點（角閥）的安裝高度
更多人體工學尺寸
施工工藝技術
可到華建工藝學會檢視
本文編著團隊：
華建環境設計研究所（設計一組）
編輯：梁薇
圖片：蘇韻濤
審校：廖熾偉、範絲燕
由華建環境設計研究所收編整理，
釋出於2021年10月
“裝修給水點安裝高度指引
HJSJ-2021”
文案由華建工藝學會的團隊釋出
主要面向學生
由於文案的教學特點
它的內容可以自由複製、列印和分發
禁止商業用途
