防火捲簾門制動裝置是防火捲簾門的重要組成部分，它決定了防火捲簾門在接收到消防煙感訊號後，捲簾是否能正確下降，阻礙火勢的蔓延。下面薩都奇來為大家講解一下制動裝置的功能把。
1、防火捲簾門控制器
（1）控制箱常見的有二種，第一種是比較老的控制箱，有一塊主機板和兩個外接的接觸器組成（維修時可以人為按下上行或下行接觸器進行除錯，一般左邊為上行右邊為下行），另外一種為智慧型控制箱，主機板為整合，除限位器控制上行、下行限位時，主機板也可以根據設定也可以設定捲簾門的上、下行限位。
（2）控制箱都有捲簾門自帶煙、溫感報警聯動功能，當煙、溫感報警時只能聯動本樘捲簾門動作，並可以設定任一路報警訊號聯動捲簾門下降至1.2-1.8m（高度可以調節）處停止開始延時30S（可調0-120S）左右下降到底或任一路報警訊號聯動捲簾下降一半，煙、溫感都報警時下降到底
（3）控制箱的主電源有5根，三根相線，一根零線和一根地線，控制線路一般有19根。
1）自帶煙、溫感三根線，1根菸感正線24V、1根溫感正線24V、1根菸、溫感公共線24V負線。
2）手動按鈕盒四根線，上行、下行、停止和公共線各1根。
3）限位器三根線，上限位、下限位和公共線各1根。
4）聯動控制線二根，可根據控制箱設定的方式提供訊號源，有二種方式，第一種是提供開關量訊號，第二種是提供24V電源。
5）聯動反饋訊號線二根，一般提供開關量訊號，防火捲簾門降到底時給報警主機一個歸底訊號。
6）電機控制線五根，三相電源線接電機線圈，一根零線供剎車片用，一根為接地線，給電機接地用。

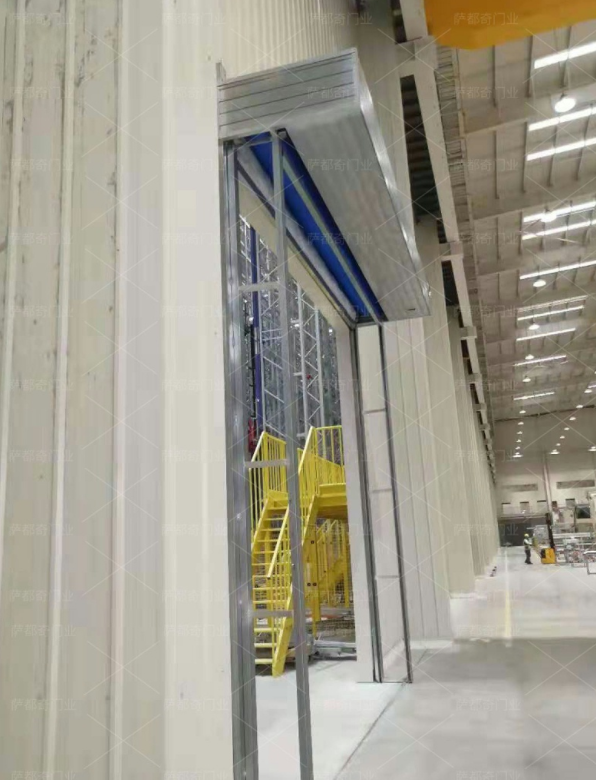

防火捲簾門
2、防火捲簾門卷門機
卷門機上面附帶有剎車片、限位器和拉鍊；
（1）剎車片為制動裝置，卷門機動作時剎車片通電開啟，卷門機停止時，剎車片斷電制動。
（2）限位器是用來調節捲簾門上位和下位的高度，限位器上有二個行程開關，當防火捲簾門上行到一定高度時限位器上面的滾動杆壓住上行的行程開關動作（接常開，動作時為常閉訊號），斷開控制箱的自鎖線路，捲簾門停止執行，下限位的控制原理跟上限位的一樣。
（3）拉鍊是卷門機故障或控制箱故障時人為的對捲簾門進行上行和下行的應急裝置，根據拉動拉鍊的方向來控制防火捲簾門的上行和下行。
3、手動按鈕盒
捲簾門手動按鈕盒一般有二個，捲簾門的兩邊各一個，用來手動控制捲簾門升降操作的，根據控制箱的不同，有兩種接法，第一種接法為兩個手動按鈕盒的上行、下行、停止線與公共線做並聯接法，第二種為兩個手動按鈕盒的上行、下行做並聯接法，停止線與公共線做串聯接法。
4、簾布（片）：發生火災時作為區與區之間防火隔離，一般耐火時間不能少於3小時。
5、導軌：引導簾布（片）按軌道執行。
