雙控燈電路：兩個開關控制1盞燈，需要單聯雙控（又稱單刀雙擲）開關2只。開關有3個接線孔，其中L是公共端，接電源火線進線和開關至電燈的火線出線，L1和L2是開關的出線端，是兩個開關的連線線。實物示意圖如圖一所示。

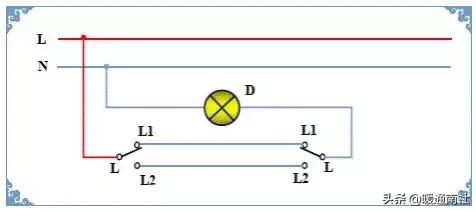

雙控燈原理圖：

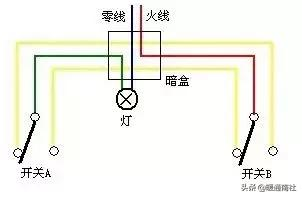

雙控燈實物接線圖：
雙控開關控制一個燈（樓上開燈，樓下關燈）的電路連線方法是（假設：總閘刀開關在“樓上”）：
關掉總閘刀開關；
先準備兩個雙控開關（每個雙控開關都有上、下、右，三個觸點）；
一捆紅色的電線，作火線用；一捆藍色的電線，作零線用，一捆綠色的電線，作控制線用；
開啟這兩個開關的開關盒，把這兩個開關裝到牆上，用兩根將兩個雙控開關的上、下觸點用兩根綠色的電線相連；
連線時，兩個開關正面放置，上觸點連線上觸點，下觸點連線下觸點做成來回控制線即可。
一燈雙控的電路圖如下圖所示：
