前言
若問微星哪個型號最受市場歡迎，那必然是迫擊炮系列，這個系列從誕生之初，就以出色的供電散熱、合適的供電配置，以及豐富的擴充套件能力，加上非常合適的價格，直達消費者的心靈，直呼“懂我”。而從今天開始，經典將延續，微星 B660m 迫擊炮 WIFI DDR4 它來了，讓我們來看看這款主機板吧。
開箱&細節
▲ 包裝盒正面左上角有 msi 的龍盾，正中間是主機板的型號——MAG B660M 迫擊炮 WIFI DDR4，支援TPM 2.0 與支援 win11，支援 LGA 1700 。
▲ 背面闡述著主機板的優點，以及 i/o 介面的縮圖。
▲ B660m 迫擊炮 WIFI D4 延續著迫擊炮系列的超強散熱模組的風格。供電與 i/o 介面一體化的巨大厚實散熱塊，另一側的供電散熱也規模出色，這樣供電模組可以最大化利用風道進行散熱，M.2 插槽上也預裝了兩塊厚實散熱片，PCH 的散熱片也肉眼可見的厚實。

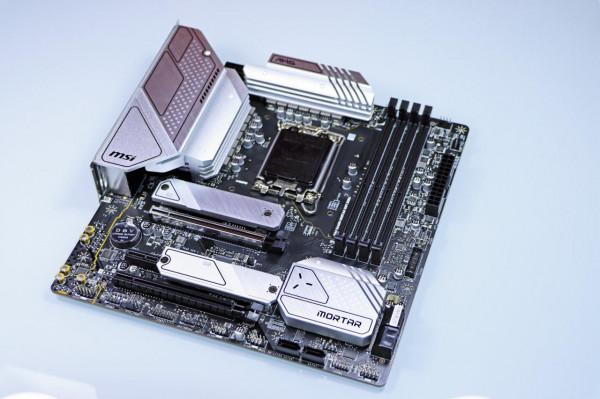

▲ 整張主機板做工出色，用料考究。配備了 2*8pin 的 CPU 供電介面，就算是 12700K 這一類的 CPU 也是可以完美支援的。主機板麻雀雖小五臟俱全，功能足以滿足中端價效比玩家的日常需求。

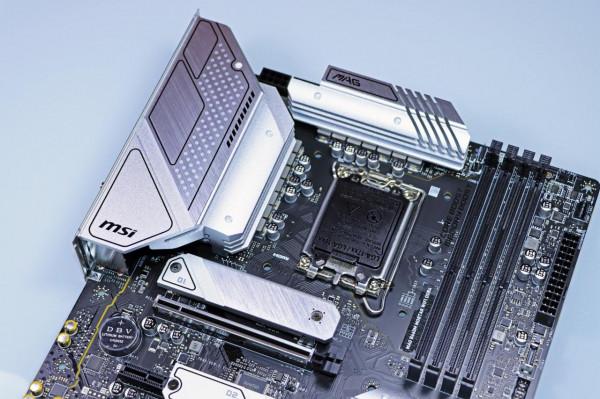

▲ CPU 供電區域的散熱模組非常誇張，這樣可以讓 CPU 執行得更加穩定。M.2 散熱片上有數字標識，方便使用者安裝。
▲ 兩對 DDR4 雙通道插槽，支援 memory boost 記憶體加速技術，可以讓記憶體效能更加出色，旁邊有 USB 3.2 Type C 機箱前置插口與 USB 3.2 Gen 1 Type A 主機板前置插針，24PIN 供電介面旁邊有 EZ 指示燈，方便使用者快速判斷狀態。

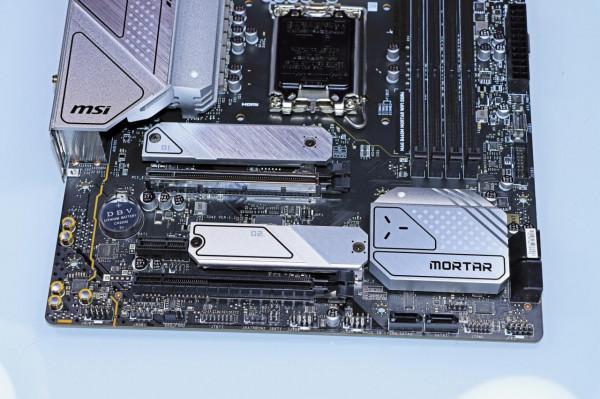

▲ 下半區域，CPU 直連的 PCIe 4.0 X16 顯示卡插槽上有鋼鐵裝甲加以包裹，此外還有 PCH 擴充套件的 PCIe 3.0 全尺寸插槽 與 PCIe 3.0 X1 擴充套件插槽。
▲ 6個 SATA 6Gbps 介面，PCH 散熱塊肉眼可見的厚實。
▲ 兩個 M.2 插槽支援 PCIe 4.0 X4 規格，第一條為 CPU 直連。
▲ 板載音效卡支援 7.1 聲道，是來自小螃蟹 Realtek 的 ALC1200，濾波電路配置合理。

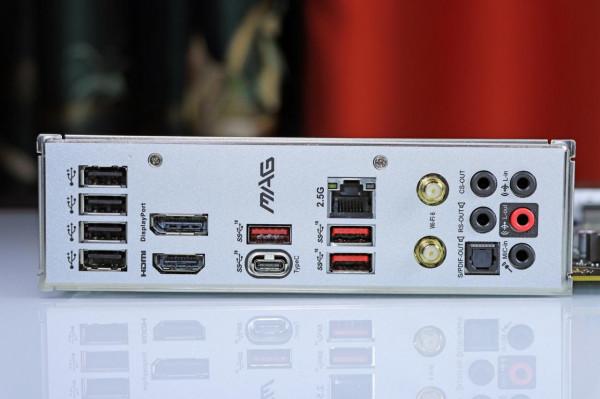

▲ i/o 介面配置非常豐富，有 4個 USB 2.0 介面，以及板載輸出的 HDMI / DP 介面，USB 3.2 介面上，都有明確標識，Gen1 Type A 的紅色 USB 3.2 介面為 10Gbps，Type C 口為 Gen2 ，支援 20Gbps。板載 2.5G 高速網口與 AX200 WiFi6 無線網絡卡，板載音效卡支援 7.1 聲道輸出。
▲ 配件包裡有無線網絡卡的天線。
▲ 主機板背面焊點清晰、利落。CPU 供電模組背後還有鉭電容。

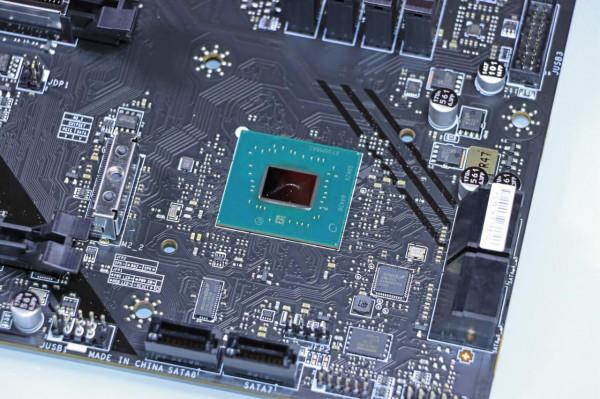

▲ 旋下 PCH 散熱片的螺絲後，就可以看到 B660 晶片組的真容了。

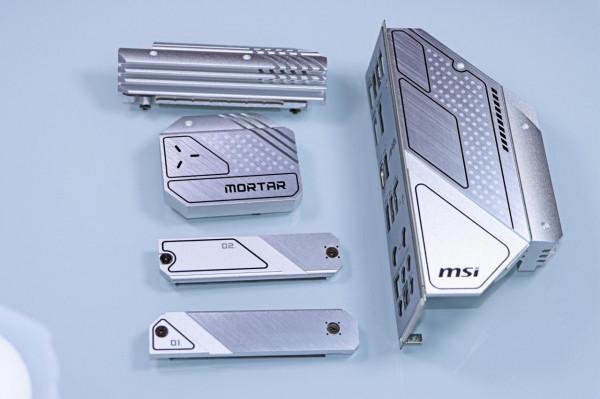

▲ 迫擊炮系列厚實的散熱模組都在這裡啦。
▲ CPU 供電區域採用 13+1 Dr.MOS 供電模組，採用一體式封閉電感與黑金電容。
▲ Vcore MOS 與 VGT 核芯顯示卡供電都採用 RENESAS（瑞薩） ISL99360 60A 。

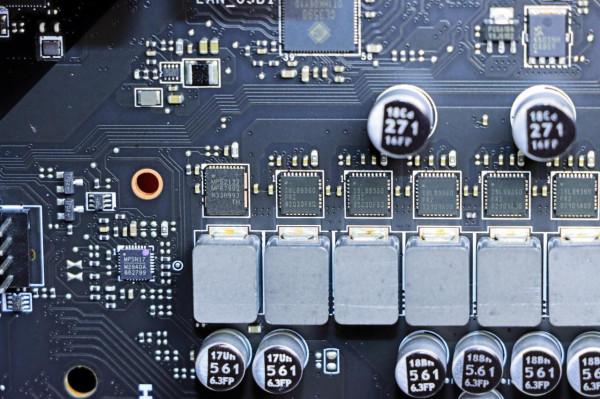

輔助供電部分使用了來自 MPS 的 MP87992。PCIe 控制器供電採用 MPSN17 M2940A PWM控制器。

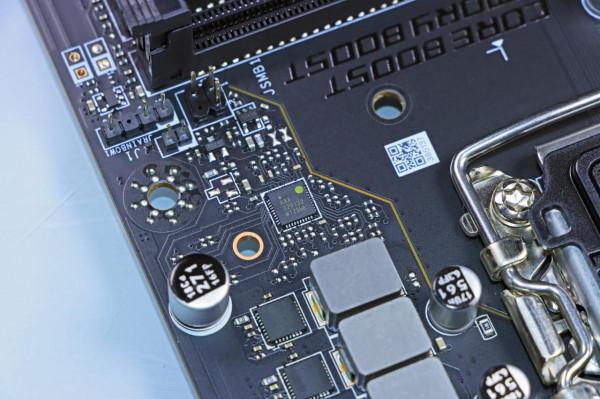

▲ Vcore MOS PWM 主控晶片為全新的 RAA229132。

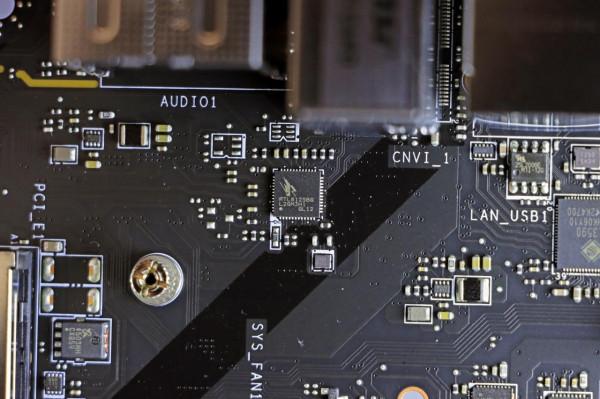

▲ 在 2.5G 高速網口的斜後方有來自於小螃蟹 Realtek 的 RTL8125BG 板載 2.5G 網絡卡晶片。

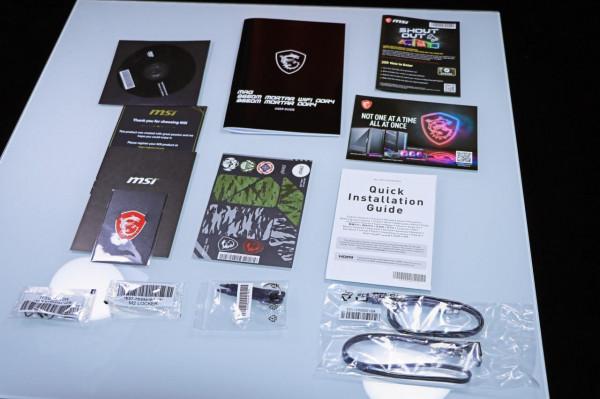

▲ 配件也是十分豐富。
bios 設定簡單方便
▲ 開機按住 DEL 按鍵即可進入 bios，win10 / win11 支援 UEFI，能夠更快速的啟動系統。B660 迫擊炮 WIFI D4 一般情況下只需開啟 XMP + SAM （Re-Bar）這兩種技術即可最大化提升電腦使用體驗。XMP 可以在“簡易模式”下的 XMP 設定即可。
▲ SAM （Re-Bar） 開啟路徑為“高階模式 F7”——“setting”——“高階”——“PCI子系統設定”——“Above 4G memary” 允許——“Re-Size BAR Support”允許，這樣既可開啟 SAM （Re-Bar）技術。
效能測試

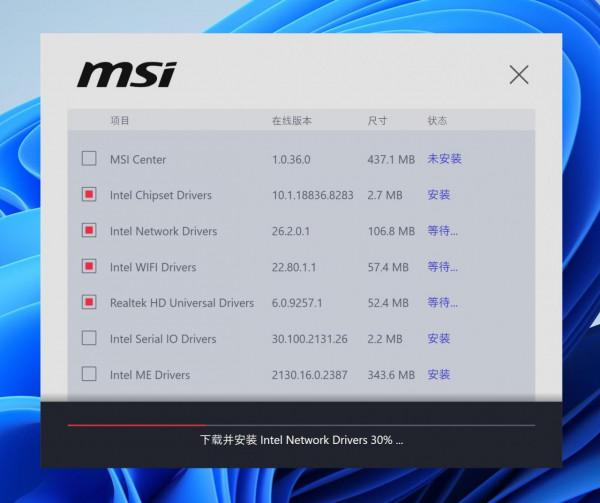

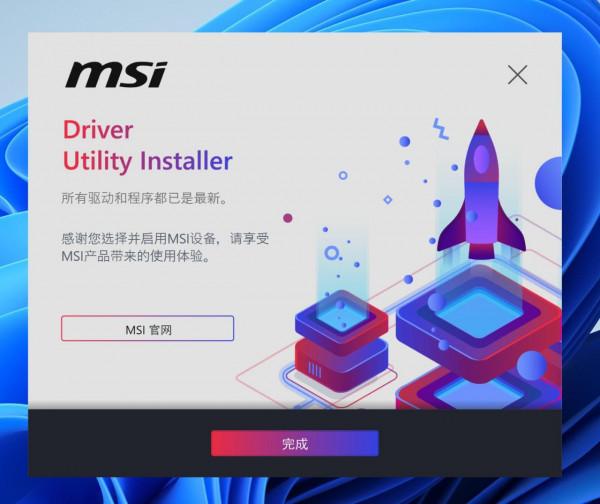

▲ 現在 msi 的主機板也可以第一次進入系統後，就可以自動搜尋並下載安裝驅動程式，這個過程只需選擇你想要的驅動程式，並點選下一步，既可自動安裝完成驅動程式，讓電腦的效能完全發揮出來。

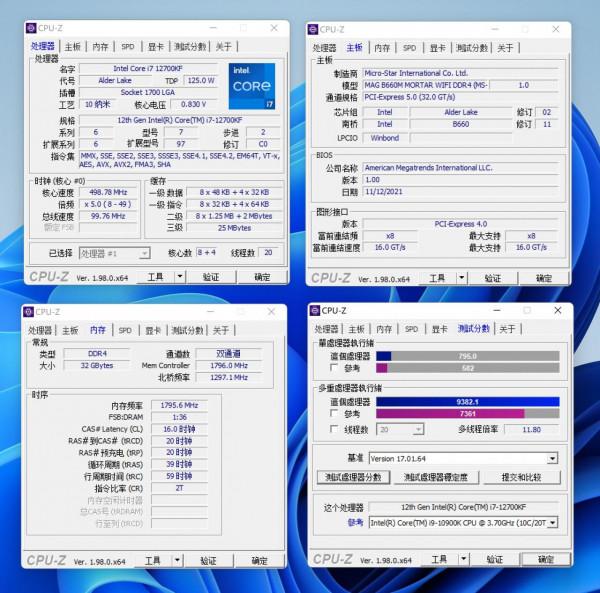

▲ CPU-z 測試成績相當不錯，成績跟 Z690 平臺的預設頻率成績相當。

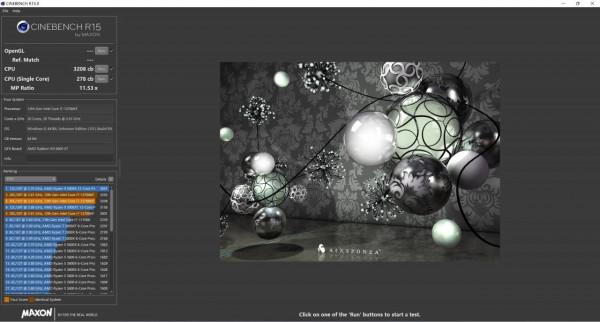

▲ R15 的成績非常理想。
▲ R20 的成績非常優秀，B660 迫擊炮系列適合不超頻的使用者使用，是個非常不錯的價效比平臺。

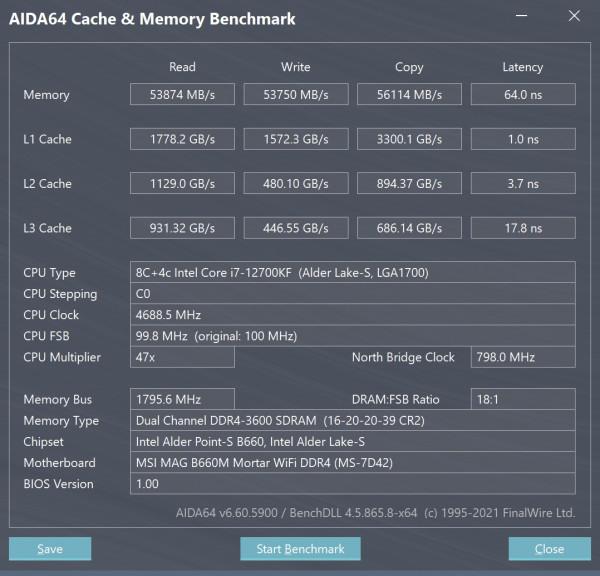

▲ Game Boost 技術來帶的記憶體讀寫效能非常優異，能夠發揮記憶體的全部效能。
總結
▲ msi B660 迫擊炮 WIFI D4 是一款做工用料非常上乘的主機板，價效比非常高，供電設計合理，裕量充足，對於高階 CPU 的支援也非常出色，適合想要組建一套價效比主機的使用者選購搭配。
