故障現象：一輛比亞迪漢EV車輛反饋行駛時突然熄火，無法啟動，詢問客戶車輛整車無電，懷疑車輛進入休眠，指導客戶按主駕駛門把手微動開關進行喚醒，喚醒後儀表顯示EV功能受限及低壓供電系統故障。
原因分析：
1、低壓電池電壓不足；
2、充配電總成中的DC發電系統故障；
3、低壓電池或DC輸出的低壓供電迴路相關保險及線束連線故障；
4、其它高壓等系統故障。
維修過程
1、經電腦檢測電池管理器故障碼為： P1AFC00 車載充電器高壓互鎖故障、 P1AFD00 DC-DC高壓互鎖故障。
2、因 DC 模組整合在充配電三合一總成裡，電腦讀取充配電總成資料流發現 DC 系統處於故障狀態， DC 工作模式處於關斷狀態， DC 模組高壓直流側電壓為 0V，低壓輸出電壓為 12.8V，正常電壓應該為 14V 左右。

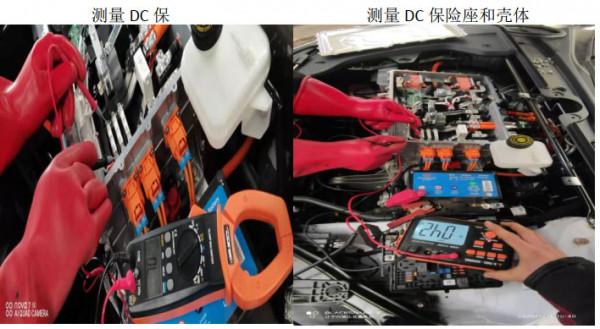

3、 DC 模組迴路的高壓保險在充配電總成內部，測量 DC 高壓保險為斷路狀態，由此分析DC 內部或高壓線束可能存在短路等情況。

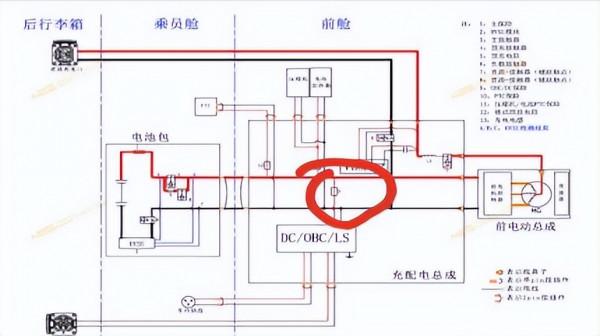

4、結合充配電內部電氣原理圖分析， DC 高壓保險透過充配電總成分別連線至車內放電插座、交流充電口，分別測量車內插座及車外充電口高壓線路無短路現象，單獨測量 DC 保險兩端與充配電總成殼體導通，正常應該是不導通的，故分析充配電總成內部故障造成 DC 保險燒蝕，更換充配電三合一故障排除。
維修小結：
1、 維修電路故障時多結合電腦資料流分析，可以快速縮小故障範圍；
2、 遇到保險燒蝕故障不要直接更換保險測試，先排查是否存在短路情況， 以免再次出現問題。
