大家好，我是波導終結者。
之前添置了遊戲顯示卡，準備錄4K HDR的時候，遇到了兩個阻礙：一個是限電了，而且限電的日子比不限電還要多，這個還真沒啥辦法。另一個就是，理論上，錄製4K HDR 60幀需要PCIe的採集卡，而我機子已經在跑遊戲，本子和NUC都插不了。其實，還有一個方法，就是內建硬體編碼的外接型採集盒，今天就來跟大家分享一下Elgato 4K60 S+採集盒。
這玩意兒外包裝仍然是採用藍色底，白色LOGO和文字的配色。比其他採集卡和採集盒大了一點兒，因為本體比較大，配件也比較多。而且整個重量比較沉，等下開箱看看裡面。
Elgato 4K60 S+採集盒與一般的採集卡或者採集盒不一樣，它內建了硬體編碼晶片，可以以H264（AVC）或者H265（HEVC）進行硬體編碼操作。這樣一來，原來USB3.0（USB3.2 Gen1x1）頻寬不足以支撐4K 60幀的問題便解決了。既然已經內建集成了編碼，不能脫離PC內錄在SD卡內就說不過去了，這個盒子支援脫離PC直接內錄，也支援訊號透過Type-C傳輸到PC進行處理，支援4K HDR 60幀環出。但我想說的是，它有自己主攻的使用場景，並不是讓玩家無腦完全替代Elgato HD60 S+或者Elgato 4k60 PRO的，等一下會跟大家詳細分析。
由於加入了內錄功能，所以至少要有一個按鈕是開啟錄製的。正面中間的圓形按鈕既承擔了指示燈的使用，也是開始/結束錄製的按鈕。同時右邊還有另一個指示燈，按鈕內/外圈和小指示燈用不同的顏色、組合和閃爍方式，就把各種狀態提示全部包括了。
包裝內，給了好幾條的線，以及幾個轉換頭。電源和另幾個轉換頭則包在採集合本體下面的盒子裡。
由於盒子內建編碼晶片，對供電的要求較高，無論是獨立錄製，還是接到PC上，都需要額外接供電。包裝內給了2條Type-C，一條接PC一條供電，還有一條用於環出的HDMI2.0線。
所有的轉換頭加起來有6款，算是無論什麼樣的插座都能夠用了。
輸入方面支援100-240V的寬電壓，配合齊全的轉換頭，基本上就是全球通行無阻。輸出方面則是5.0V，3.0A的功率，我們電腦的USB標準的功率，2.0是5V 500mA，3.0是5V 900mA，所以只接到PC上是撐不起來的。

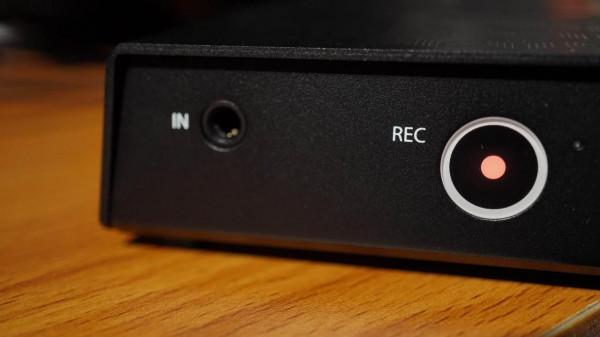

接下來來看採集盒本體。正面中間是錄製按鈕，內圈中心和外圈都有燈，右邊還有一個小燈，指示的各種狀態就不羅列了，說明書裡有。右邊是一個SD卡槽，官方推薦是U3或者說V30以上規格的SD卡，你如果卡的規格不夠，要麼跟不上導致錄製停止，要麼就得降位元速率，那確實還不如不要。左邊一個LINE-IN，可以接入TRS介面的3.5mm音源，麥克風或者LINE-IN都行，但是經我實測，最好是有源輸入，等下開始用了再詳談。
背面是4個介面，最左邊的是USB口，用於接PC用的，第二個是電源口，都是Type-C。最小電流需求是2.4A，所以傳統的雙頭USB線，接倆到USB3.0上也還是不夠用的，必須使用電源介面卡。另外兩個就是HDMI訊號輸入，和訊號環出了。

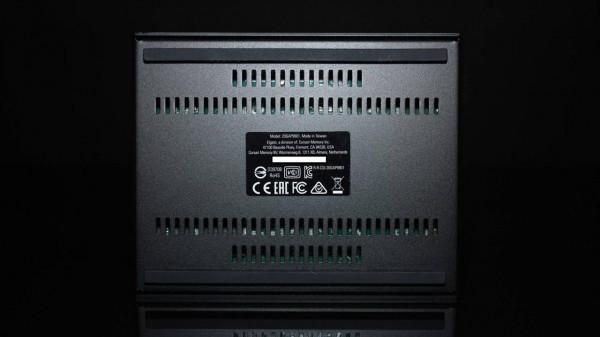

有編碼晶片工作的發熱，肯定比沒有要來得高，所以盒子底部是給了兩條長長的防滑橡膠，同時墊高機身，再透過底部一整排的開孔來散熱。
事實上，這東西上手就感覺很沉，仔細摸的話就會發現它全身六面的外殼用的都是金屬材質，質感、散熱以及成本都上去了。

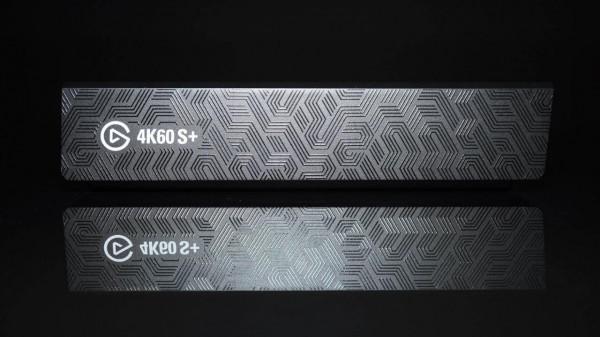

側邊和頂面的花紋都非常具有設計感，而且對散熱和防滑也都有幫助，重量大一點就忍忍吧。
通電並接入HDMI輸入裝置之後，如果有放SD卡，採集卡便會進入準備狀態。具體什麼燈對應什麼情況，就不一一列舉出來了。實際上，盒子的一些設定還是需要SD卡來做的。

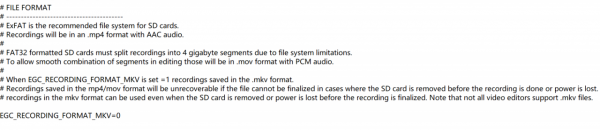

在初始化一次過後，會在SD卡根目錄生成一個文字檔案，裡面透過編輯引數的方式來設定Elgato 4K60 S+採集盒的工作狀態。第一個是檔案容器格式，預設0的話是MP4格式，但是這個格式極易損壞，之前我直播的時候遭遇跳閘便已經體驗過一次。我之前提過，這裡要再重複一遍：現在H264及以上影片編碼的MP4容器，一旦損壞，能救回的機率基本是0，網上的工具都是老舊無效的，我都幫你們試過了。
所以不管是我之前的分享也好，OBS設定時也好，以及上圖的註釋也好，都推薦錄製為MKV格式。具體原理不細談，總之就是一旦發生意外，MKV只會損失末尾的少量內容，前面錄的都還有效。所以重要的事情說三遍：用MKV，用MKV，用MKV。
至於SD卡的規格，盒子只支援FAT32或ExFAT，而FAT32有眾所周知的4GB限制，儘量格成ExFAT吧。容量方面，官方是寫1T已經經過了測試，2T未經測試無法保證有用……呃，目前V30以上的卡512G的算是比較大的了，2T的我也沒有條件測試。
第二個引數是編碼器。設定為0是自動選擇，根據說明，在非HDR（SDR）下用H264，HDR下用H265。實際上經我試驗，H264只支援SDR，以及8Bit，如果輸入是10Bit的SDR，一樣是H265。當然，全部強制用H265其實也沒什麼問題，相容8Bit SDR，而且壓縮比更高。

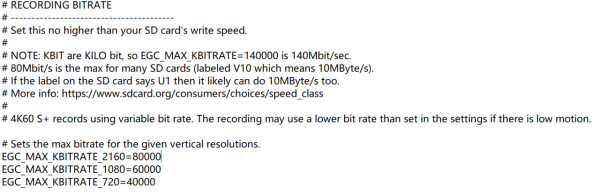

第三個選項是最大位元速率設定，由於是硬體編碼，並沒有像PC上錄製那麼多選項，只能根據解析度選擇最高位元速率。4K解析度預設是80M的位元速率，雖然註釋裡寫最低要求V10的卡（80M位元速率每秒10M資料，Byte和bit的8倍轉換我不再科普），但是一般用的時候都傾向於多留點餘地，或者位元速率開再高一點，所以V30的卡是官方，也是我的建議。
最後一個是音源設定。首先是輸入源，可以選擇HDMI，LINE-IN，或者兩者混合，但是並不能分軌。而LINE-IN的音量設定也有一個引數，最小0，最大176，我試了一下，預設176最大，再透過有源麥克風來除錯是比較合適的一個方法。
首先我們來看一下游戲機直錄的效果。第1張圖是遊戲機桌面直錄截圖，第2張圖是開啟了HDR的遊戲裡的截圖。實際上截圖出來HDR效果就已經丟失，觀感沒法恢復的，見諒。在進入遊戲的時候，螢幕是會黑一下的，目前的真HDR方案，不管是遊戲機還是PC還是其他播放器，只要經過了切換都會這樣。隨之而來的，就是錄製也會被切成兩段。
實際上，對比兩個檔案的資訊就能看出來，第1個檔案並未開啟HDR，但是由於為10Bit顏色，仍然採用了HEVC編碼。第2個檔案則明顯可以看出HDR資訊，同時幀率為59.940，色彩空間BT.2020，取樣420，顏色範圍為有限（預設有限多為電視用，我忘了調了）。由於現在的編碼都有最佳化，第1個檔案在桌面下畫面變化有限，實際只有23M的位元速率，而進入遊戲後錄製的則基本吃滿80M位元速率。
至於HDMI與LINE-IN的音訊合錄，我試過不同的麥克風，像一些相機麥自帶的小麥克風是完全沒有任何聲音的，必須接發射器，再把接收器插在採集盒上才行。出於音量調整的考慮，這也是一個比較好的方案，畢竟盒子並不帶直接的音量調整。
再來看看接入PC錄製的表現。在官方的表格裡，Elgato 4K60 S+是明確寫明瞭接入PC會有250ms的延遲。這一點很明顯是由於訊號要經過內建編碼晶片壓縮，事實上，任何訊號的傳輸和處理都會造成延遲，我們所謂的無延遲，也只是“無額外或明顯延遲”，以後我再單獨出個影片跟大家分享。
我看見有人吐槽說，這個採集盒不提供訊號直通PC的選項，就是說沒有辦法像其他不帶硬壓晶片的型號一樣，不壓縮就把訊號傳給PC。呃，這不是當然的嗎，不壓縮的話USB3.0的頻寬根本就撐不起來4K HDR 60幀影片呀。
上圖的顏色已經是經過Elgato 4KCU軟體HDR轉SDR的，所以基本觀感還算正常。

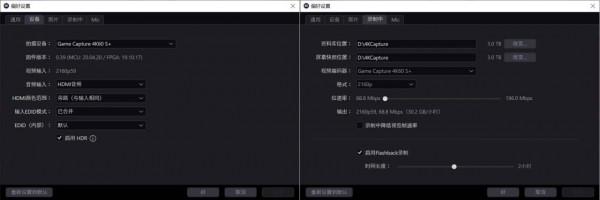

而在使用PC進行錄製的時候，音訊輸入、位元速率這些是可以由PC軟體設定的。Elgato 4KCU軟體能夠設定的最小位元速率68.8M之下，每小時有30.2GB的容量佔用，也是挺可怕的了，512G的SD卡也只能扛不到20小時。這個位元速率下畫面基本也無損了。

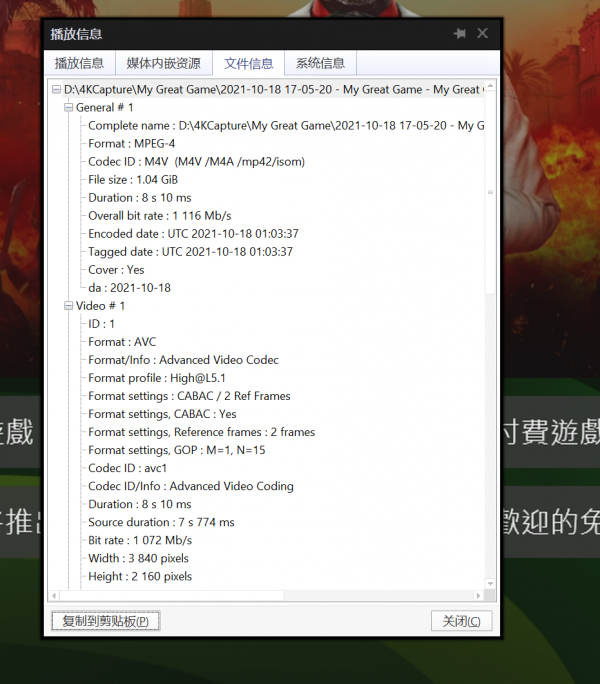

不過，在把玩的過程中我也發現軟體的一點小BUG。4KCU預設位元速率是100M出頭，但在這時候，錄製下來的檔案位元速率卻高達1000M，68M的時候就沒事兒，估計是內部換算公式寫錯了哈哈。

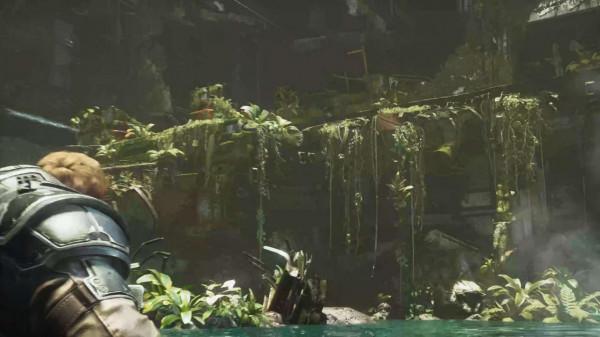

關於4K內錄時，最低位元速率可以開到多少，我也試了一下，在10M位元速率的時候，猛烈轉身可以看到色塊，隨後零點幾秒內又恢復，這種情況一般是GOP或者B幀最佳化不夠，或者乾脆就是位元速率不夠。但由於這些細節引數無法自行設定，我還是推薦把位元速率堆高。上圖忘了由HDR轉SDR，顏色發白，湊和吧。把位元速率繼續推高，直到60M，在錄地平線5的時候，畫面高速變化下還是會 有點模糊，看來官方預設的80M還是有道理的……

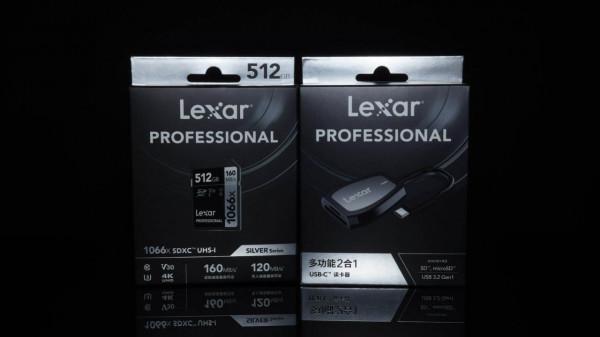

所以，高階的食材……呃，採集盒還是得配上高階一點的卡。如果按照80M位元速率來算，每秒寫入是10M（大B和小b除8的換算我不再科普，但是不提又會惹來槓精），對SD卡的最低要求是V10規格，採集盒最高支援的位元速率是140M，由於目前V標只有V6/V10/V30/V60/V90五種規格，並沒有所謂的V20，所以上V30的卡是必要的。同樣是V30的卡，最大讀寫速度又有差別，這裡我添置了雷克沙的1066x儲存卡，讀取速度高達160MB/s，這樣在從卡里把錄影往電腦上拷的時候，才不會造成瓶頸。遺憾的是現在1T及以上的這種規格的卡很少，我就先買了512G的。同時還一起入手了讀卡器，這麼高的速度普通讀卡器是扛不住的。
SD卡還有一個收納盒，貼心。而讀卡器是有兩個槽的，支援SD卡和microSD卡（TF卡），但是需要注意的是，插頭是Type-C的。讀卡器本身是UHS-II規格，可以支援到312MB/s的卡。
之前我曾出過影片科普儲存卡的選購，這裡也再簡單聊一下。儲存卡有很多規格標識已經舊了，沒有意義，比如Class10這種，頂天就10MB/s。現在買儲存卡，主要看兩個標識：一個是V標和U標，目前這兩個區別不大，但是V標新出的，範圍會更廣一些，U標好像到U3就沒後續了。V30和U3都代表SD卡最低能保證的連續寫入速度，主要用於4K影片拍攝，更高階的卡V60、V90的都有。另一個是A標，A1、A2等，主要是保證隨機讀寫的IOPS，多用於手機APP零碎檔案的讀寫用。

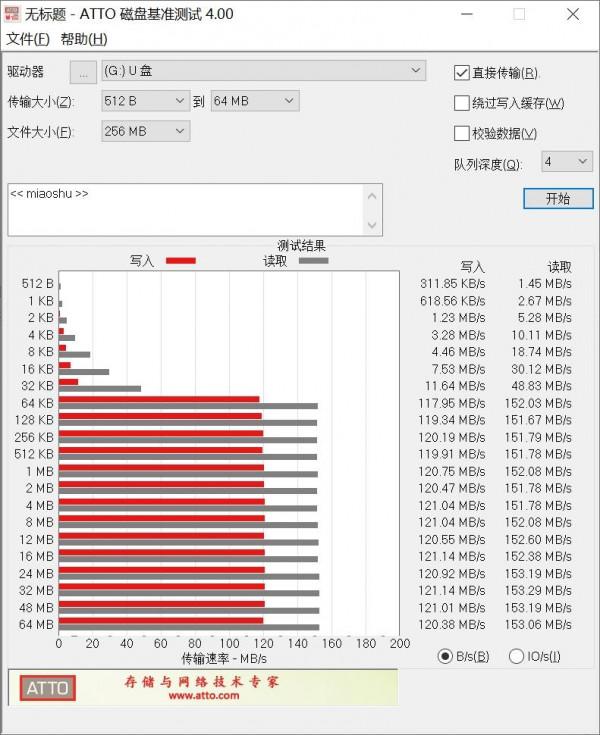

跑一下速度，120MB/s的寫入和160MB/s的讀取基本都達到了，差個幾兆問題不大。
順便說一下，這個讀卡器是雙盤的，什麼意思呢？就是說同時可以讀取兩張卡，SD和TF各不干擾，有2個碟符。有的讀卡器雖然兩種卡都能插，實際上卻只能同時讀一張卡，原因也很簡單，由於SD卡和TF卡觸點一樣只是卡的大小有區別，廉價讀卡器為了省成本只有一套電路，觸點互相連通，當然就只能同時讀一張了。

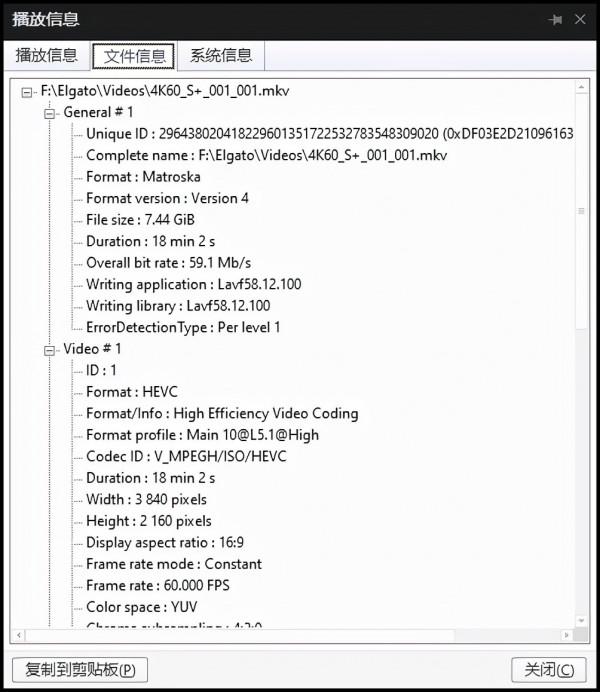

測試時用60M位元速率錄了一段影片，18分鐘7.44G。如果按照80M的位元速率來算的話，一小時差不多得有33G的容量，512G勉強能撐一天的錄製，還真是有點可怕。
如果對畫面質量要求極高的朋友，還是預設80M位元速率，或者乾脆推到最高的140M位元速率吧。60M位元速率我試了一下，在動得厲害的時候，影片暫停還是可以看見有一點畫質損失的。
至於在OBS裡的表現，大家可以對比一下。OBS目前仍只支援8bit，HDR就更不要想了。說到底，現在的直播串流協議也仍然停留在H264，而OBS本質還是個直播軟體。是有辦法透過LUT或者調色盤之類的校正顏色，但是我覺得意義不大了，不如選購其他產品。
在Elgato的官網上，也列出了幾種採集卡/採集盒的具體規格區別，可以看到，目前功能最全的仍是4K60 PRO，除了沒有硬壓晶片外，高幀率和更多解析度都支援。在一些細節上，4K60 S+採集盒是有點區別的，首先它不支援2K和高幀率，也就是說2560x1440解析度並不支援，想必應該是硬壓晶片的限制，另外120Hz之類的高幀率也不支援，就算只有1080P也是一樣。也就是說，目前的採集卡和採集盒系列，各有千秋，並沒有一個完全可以替代其他裝置的方案，4K60 S+採集盒主要還是偏重於脫離PC錄製，或者給一些真的非常老的電腦減輕負擔用。
現在解析度和顏色規格的暴漲，確實給相關硬體帶來了不小的頻寬壓力，HDMI規範和NVIDIA的驅動也都紛紛出了420之類的壓縮方案來緩解。而USB的頻寬更別說了，除了自帶編碼晶片，一時半會是緩不過來勁的。Elgato這類產品也可以連在監視器中間，給相機當錄影機用，具體怎麼樣就看各人需求了。
感謝大家觀看，如果對你有用，不妨點個關注和贊吧。我們下期再見。
