繼上期我們分享的VAD自控系統整合應用AO2方案和C方案。這期我們將為您講述VAD自控系統整合應用D方案、E方案和F方案。

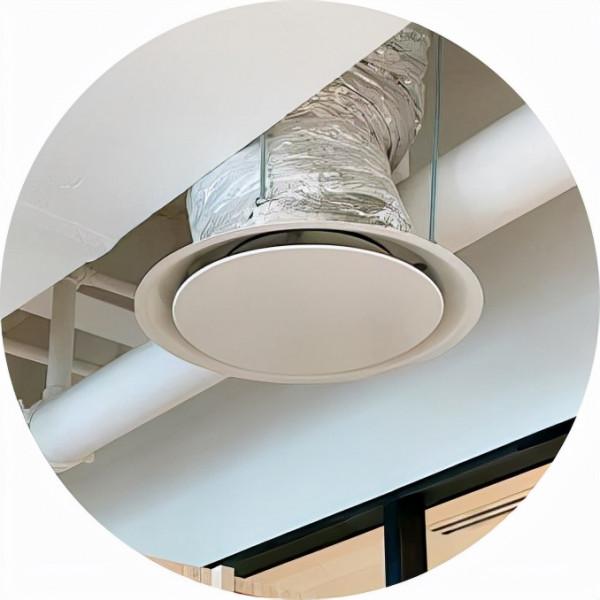

智慧變風量風口
熱力驅動變風量風口
皇家空調智慧電動式變風量風口內部設定有溫控器、執行機構和調節風閥，外部配置有內含電路板和電源板的電控箱，構成一套獨立的區域溫度控制系統。
它不僅可以控制房間的溫度，還可以控制在同一個開敞的空間內不同區域的溫度，從而達到房間舒適度的要求卓越的氣流組織，能夠提供更遠的送風射程，良好的貼附能力，保證氣流不下墜，流動更加充分，從而使室內的溫度分佈更均勻，更節能舒適。
系統特點
程式標準化，工廠出廠前標定
即插即用方便化，減去現場除錯環節
系統整合化，可透過Modbus接入BA系統
組裝成套化，接線方式固定
操作簡單化，配備手操器可進行日常操作
操作簡單化，手操器可進行日常操作使用
組裝成套化，接線方式固定
聯網監控化，可透過上位機介面實時監控
施工簡易化

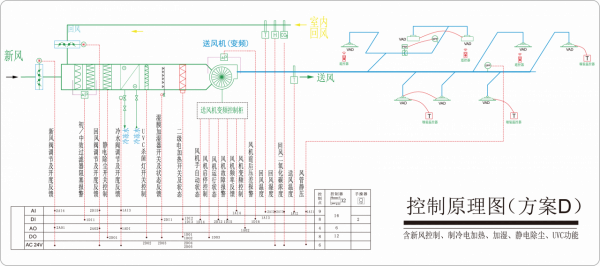

D方案執行模式
01
風機頻率控制：
在手操器手動啟動或時間表控制範圍內，當風機執行時，透過風管靜壓(AI1 SPS)根據PID控制風機頻率(變頻調節控制AO2，0-10V)。
02
冷水閥控制：
當風機執行時，根據製冷需求控制冷水閥開度(AO1，0-10V)，製冷模式下，透過送風溫度(AI2)根據PI 或 PID 控制冷水閥將送風溫度控制在13°C。
03
除溼控制：
製冷模式下風機執行時，檢測迴風溼度(AI1)高於80%RH，延時半小時，系統啟動除溼功能，此時啟動一級和二級電加熱。當迴風溼度低於65%RH，延時半小時，一級和二級電加熱關閉。電加熱器做延時開關控制，避免頻繁開關動作。
04
電加熱開關控制：
當風機執行時，在制熱模式下，根據迴風溫度控制電加熱分段開關，將送風溫度控制在28°C制熱模式下，當22°C<迴風溫度<(AI3) 24°C時，開啟一級電加熱(DO4)。當20°C≤迴風溫度≤(AI3) 22°C時，關閉1級電加熱(DO4)開啟二級電加熱(DO5)。當迴風溫度低於20°C時，同時開啟一級和二級電加熱(DO4 DO5)；同時電加熱器做延時開關控制，避免頻繁開關動作；製冷模式下電加熱處於關閉。
05
靜電除塵開關控制：
與風機連鎖開關，當風機執行時，靜電除塵(DO1)開啟；風機關閉後，靜電除塵關閉。
06
UVC開關控制：
與風機連鎖開關，當風機執行時，UVC(DO2)開啟；風機關閉後，UVC關閉。
加溼器開關控制：冬季制熱模式下風機執行時，當迴風溼度(AI1)低於設定值，系統啟動加溼功能，加溼器開啟(DO3)，當迴風溼度高於設定值時加溼器關閉。加溼器延時開關控制，避免頻繁開關動作。
07
新/迴風閥控制：
風機執行時，在製冷或制熱模式下透過迴風CO₂(AI2)根據PID控制新風閥開度(新風閥開度調節AO1，0-10V)；同時保證CO₂要求的最小新風量。迴風閥執行器設定與新風閥反向動作同時新風閥需保證最小新風量開度；新/迴風閥需系統根據開機程式執行1分鐘後再啟動風機，以保證風閥在風機啟動前開啟一定開度。
當系統關閉後，新/迴風閥、冷熱水閥、靜電除塵、加溼器、電加熱、UVC與風機連鎖關閉。
E方案執行模式
01
風機頻率控制：
在手操器手動啟動或時間表控制範圍內，當風機執行時，透過風管靜壓(AI1 SPS)根據PID控制風機頻率(變頻調節控制AO2，0-10V)。
02
冷水閥控制：
當風機執行時，根據製冷需求控制冷水閥開度(AO1，0-10V)，製冷模式下，透過送風溫度(AI2)根據PI 或 PID 控制冷水閥將送風溫度控制在13°C。
03
靜電除塵開關控制：
與風機連鎖開關，當風機執行時，靜電除塵(DO1)開啟；風機關閉後，靜電除塵關閉。
04
UVC開關控制：
與風機連鎖開關，當風機執行時，UVC(DO2)開啟；風機關閉後，UVC關閉。
05
加溼器開關控制：
冬季制熱模式下風機執行時，當迴風溼度(AI2)低於設定值，系統啟動加溼功能，加溼器開啟(DO3)，當迴風溼度高於設定值時加溼器關閉。加溼器延時開關控制，避免頻繁開關動作。
風機執行時，在製冷或制熱模式下透過迴風CO₂(AI3)根據PID控制新風閥開度(新風閥開度調節AO1，0-10V)；過渡季節（室外焓值小於設定值）優先由送風溫度控制新風閥，最大限度利用新風做冷源，直至全新風，新風冷源無法滿足製冷需求時，以送風溫度調節冷水閥開度。
06
新/迴風閥控制：
同時保證CO₂要求的最小新風量。迴風閥執行器設定與新風閥反向動作，同時新風閥需保證最小新風量開度；新/迴風閥需系統根據開機程式執行1分鐘後再啟動風機，以保證風閥在風機啟動前開啟一定開度。
聯網及上位機工作站：可以透過上位機工作站圖形介面檢視及控制VAD相關引數，也可透過上位機工作站圖形介面操作及控制AHU執行。
當系統關閉後，新/迴風閥、冷熱水閥、靜電除塵、加溼器、電加熱、UVC與風機連鎖關閉。

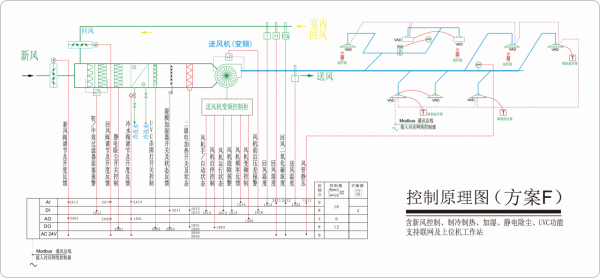

F方案執行模式
01
風機頻率控制：
在手操器手動啟動或時間表控制範圍內，當風機執行時，透過風管靜壓(AI1 SPS)根據PID控制風機頻率(變頻調節控制AO2，0-10V)。
02
冷水閥控制：
當風機執行時，根據製冷需求控制冷水閥開度(AO1，0-10V)，製冷模式下，透過送風溫度(AI2)根據PI 或 PID 控制冷水閥將送風溫度控制在13°C。
03
除溼控制：
製冷模式下風機執行時，檢測迴風溼度(AI1)高於80%RH，延時半小時，系統啟動除溼功能，此時啟動一級和二級電加熱。當迴風溼度低於65%RH，延時半小時，一級和二級電加熱關閉。電加熱器做延時開關控制，避免頻繁開關動作。
04
電加熱開關控制：
當風機執行時，在制熱模式下，根據迴風溫度控制電加熱分段開關，將送風溫度控制在28°C制熱模式下，當22°C<迴風溫度<(AI3) 24°C時，開啟一級電加熱(DO4)。當20°C≤迴風溫度≤(AI3) 22°C時，關閉1級電加熱(DO4)開啟二級電加熱(DO5)。當迴風溫度低於20°C時，同時開啟一級和二級電加熱(DO4 DO5)；同時電加熱器做延時開關控制，避免頻繁開關動作；製冷模式下電加熱處於關閉。
05
靜電除塵開關控制：
與風機連鎖開關，當風機執行時，靜電除塵(DO1)開啟；風機關閉後，靜電除塵關閉。
06
UVC開關控制：
與風機連鎖開關，當風機執行時，UVC(DO2)開啟；風機關閉後，UVC關閉。
加溼器開關控制：冬季制熱模式下風機執行時，當迴風溼度(AI1)低於設定值，系統啟動加溼功能，加溼器開啟(DO3)，當迴風溼度高於設定值時加溼器關閉。加溼器延時開關控制，避免頻繁開關動作。
07
新/迴風閥控制：
風機執行時，在製冷或制熱模式下透過迴風CO₂(AI2)根據PID控制新風閥開度(新風閥開度調節AO1，0-10V)；同時保證CO₂要求的最小新風量。迴風閥執行器設定與新風閥反向動作同時新風閥需保證最小新風量開度；新/迴風閥需系統根據開機程式執行1分鐘後再啟動風機，以保證風閥在風機啟動前開啟一定開度。
08
聯網及上位機工作站：
可以透過上位機工作站圖形介面檢視及控制VAD相關引數，也可透過上位機工作站圖形介面操作及控制AHU執行。
當系統關閉後，新/迴風閥、冷熱水閥、靜電除塵、加溼器、電加熱、UVC與風機連鎖關閉。
