孿晶界 (TB) 對各種合金的成型性和機械效能至關重要。本文以Ti {10-12}和{10-11}TB為第一原理計算模型，確定了14種金屬溶質對HCP Ti合金中孿晶界能量和強度的影響。根據孿晶界形成能確定了溶質對TB穩定性的影響，偏析能和相關的偏析濃度和溶解能也被討論以確定溶質的存在狀態，瞭解到原子體積（特別是Voronoi體積）和這些能量之間的線性關係。最後，在考慮和不考慮泊松效應的情況下，進行了第一原理的拉伸試驗，以確定最大的TB強度並確認觀察到的強化和脆化能量。本文從微觀角度對摻雜的Ti TB結構和化學成分進行了全面的分析，可以作為透過溶質原子設計TB來開發新的hcp合金的理論指導。
中山大學王彪教授團隊透過第一性原理計算方法研究了鈦合金的介面強韌化，相關論文以題為“First-principles calculation of twin boundary energy and strength/embrittlement in hexagonal close-packed titanium” 線上發表在Materials & Design上。惠均為本文第一作者，王彪老師和劉文冠老師為共同通訊作者。
論文連結：
https://doi.org/10.1016/j.matdes.2021.110331
採用第一原理計算來確定hcp Ti合金的TB強度和能量。在Ti {10-12}和{10-11}的拉伸（A）和壓縮（B）部位，總共研究了14種金屬溶質。在{10-11}n=1,2A中，孿晶形成能與溶質的原子半徑有正的線性關係，在{10-11}n=1,2B中則有負的線性關係，偏析能與Voronoi體積也存在強的線性關係。在{10-12}A中具有強化作用的溶質原子是Ni、Cu、V、Al、Nb、Ta和Zr；在{101̅2}B中是V、Nb和Ta；在{10-11}A中是V；在{10-11}B是Ta。{10-12}A中的Ni、Cu和Al，{10-12}B中的Zr和Sn，以及{10-11}A中的Ni具有負的SE和溶解度,電子相互作用, 尤其是化學作用在強化和脆化效應中起著主導作用。我們探索了溶質的電荷和狀態密度，以確定潛在的電子相互作用。最後，進行了第一原理的拉伸試驗，以確定最大的TB強度，並確認強化和脆化能量試驗的結果，並與實驗獲得了高度一致。
圖. 1. (a){10-12}和(b){10-11}孿晶的晶體學引數，(c){10-12}拉伸和(d){10-11}壓縮孿晶的原子模型，其中A和B表示TB中的兩類原子位置。

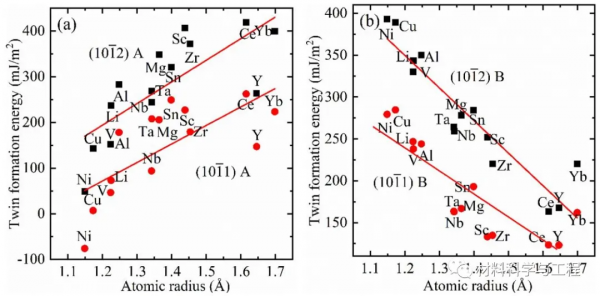

圖2. 計算的孿晶形成能與合金元素半徑之間的函式關係。

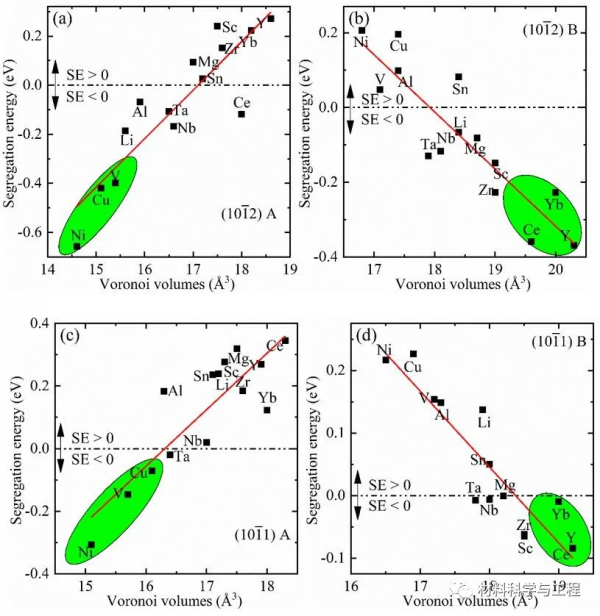

圖3. 摻雜在Ti {10-12}和{10-11}孿晶的A和B點的溶質的偏析能和Voronoi體積的相關性

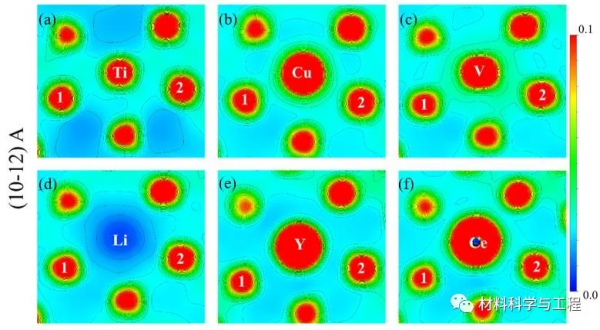

圖4. 在Ti {10-12}A孿晶中包含Site A、1、2位置的電荷密度（e/Bohr3）。
總之，目前的研究從原子-電子角度對摻雜的Ti TB的能量和強韌性進行了全面分析，這些結果可能對開發新的HCP合金很有價值。因為透過溶質原子的晶界偏析工程可以用來控制金屬微觀結構，提高各種合金的強度和韌性。
*感謝論文作者團隊對本文的大力支援。
本文來自微信公眾號“材料科學與工程”。歡迎轉載請聯絡，未經許可謝絕轉載至其他網站。
